Вихревые расходомеры VORTEX

Вихрь для точного измерения расхода

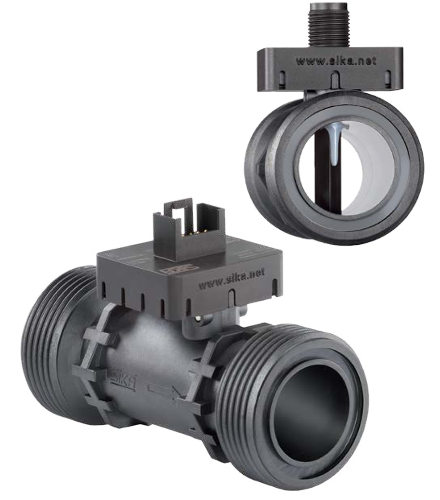

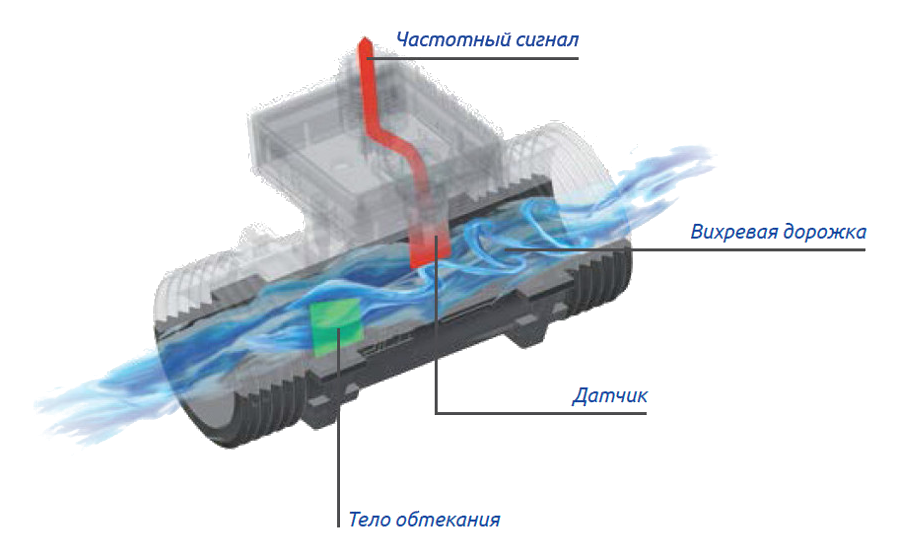

Принцип работы

При обтекании помещенного в поток тела обтекания за ним образуются чередующиеся вихри, которые вращаются в противоположных направлениях. Вихри отрываются от краев тела обтекания и формируют вихревую дорожку Кармана в струе жидкости. Расстояние между отдельными вихрями остается постоянным. Частота образования вихрей, проходящих мимо датчика, зависит от скорости потока и является пропорциональной расходу. Датчик фиксирует частоту образования вихрей, которая затем преобразуется в электрический частотный сигнал.

Некоторые из преимуществ описанного принципа измерения:

Практически свободное поперечное сечение трубы → малые потери давления
Широкая сфера применения в условиях различных давлений, температур и плотности
Независимость от проводимости среды
Высокая долговременная стабильность / отсутствие дрейфа нуля

Преимущества

Твердотельный расходомер без подвижных частей для воды
→ отсутствие механического износа
Надежный армированный стекловолокном пластик обеспечивает максимальную прочность и производительность
Пьезокерамический датчик, заключенный в полностью герметичный корпус, для обнаружения вихрей
→ отсутствие прямого контакта со средой
Широкий диапазон измерений (1:20)
Встроенный датчик температуры
Выходные сигналы: аналоговый сигнал по напряжению и/или импульсный сигнал для потока, и сигнал по сопротивлению или аналоговый сигнал для температуры
Высокая помехоустойчивость
Части, контактирующие с рабочей средой, выполнены из неметаллических материалов

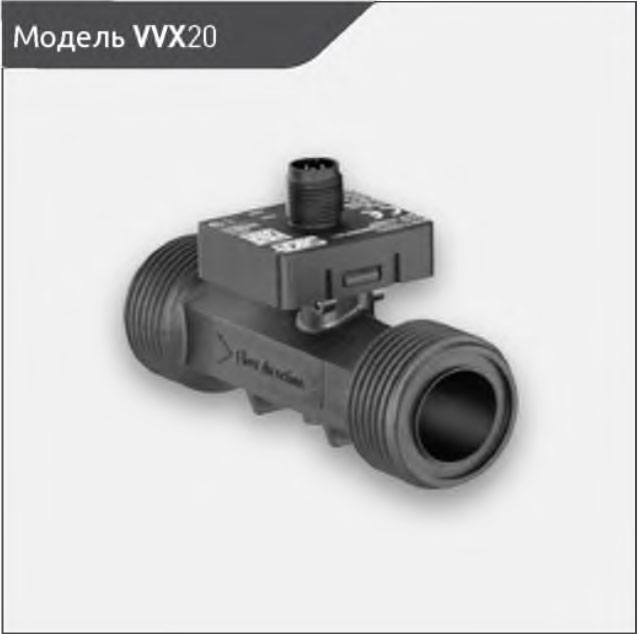

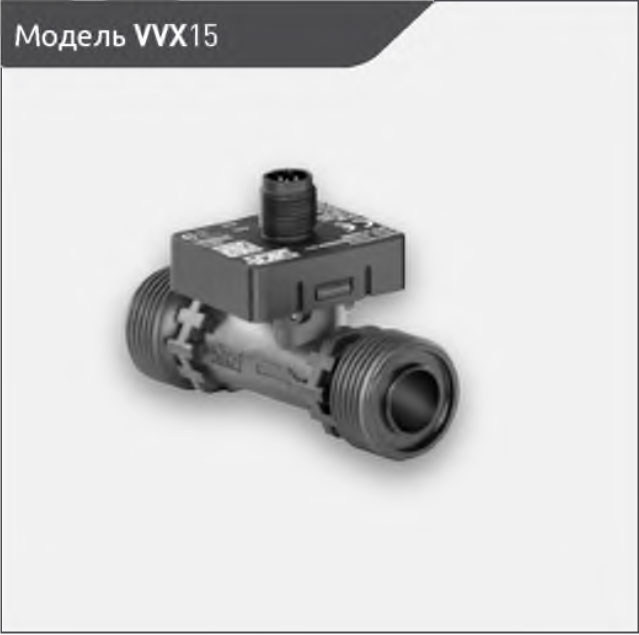

Серия VVX >>>

Технические характеристики	VVX15	VVX20	VVX25
Номинальный диаметр	DN 15	DN 20	DN 25
Технологическое соединение	Наружн. резьба G3/4-ISO 228 + уплотнительные кольца	Соед. QuickFasten или наружн. резьба G1-ISO 228 + упл.кольца	Наружн. резьба G 1/4-ISO 228 + уплотн. кольца
Внутренний диаметр	13 мм	19 мм	25 мм
Диапазон измерения	2...40 л/мин	5...80 л/мин	7...150 л/мин
Погрешность измер-я	±2 % от ВПИ*, отклонения при измерении сред с более высокой вязкостью
Повторяемость	±0,5 % или ±1 %, см. Диапазон температур окружающей среды
Рабочая среда	Вода и водные растворы
Номин. давление	PN10
Защита по EN 60529	IP65***
Диапазоны температур
Рабочая среда	5...90 °C, -20...90 °C**
Окружающая среда	5...70 °C > повторяемость ±0,5 %, -20...70 °C > повторяемость ±1 %
Электрические характеристики
Электр. подключение	5-контактный штекер M12 x 1
Напряжение питания	8...30 В пост. тока или 5 В пост. тока (±5 %) или 12...24 пост. тока****
Потребление тока	< 15 мА
Сертификация
	Сертификация в процессе
Опция
	Испытания ETL по стандартам UL (США) и CSA (Канада)

В наличии три разные версии:

с частотным выходом
с аналоговым выходом на 0,5...0,3 В и частотным выходом
с аналоговым выходом на 0...10 В или на 4...20 мА и частотным выходом

Частотный выход	VVX15	VVX20	VVX25
Выходной сигнал по расходу	Прямоугольный частотный сигнал, коэфф. заполнения 50:50, макс. ток сигнала 20 мА
Частота импульсов	500 имп/л (опционально 3...1000 имп/л)	200 имп/л (опционально 2...800 имп/л)	100 имп/л (опционально 1...500 имп/л)
Выходной сигнал по температуре	Pt1000 2-х проводниковый, класс B или NTC 10,74k, B 0/100 3450 или без

Частотный выход	VVX15	VVX20	VVX25
Выходной сигнал по расходу	0,5...3,5 В
Линеаризация	2...40 л/мин	5...80 л/мин	7...150 л/мин
Частота напряжения > 0,5...3,5 В	0,07895 В / л/мин	0,04000 В / л/мин	0,02098 В / л/мин
Выходной сигнал по температуре	Аналоговый сигнал 0,5...3,5 В соответствует 0...90 °С или Pt1000 2-х проводниковый, класс B или NTC 10,74k, B 0/100 3450 или без

Частотный выход	VVX15	VVX20	VVX25
Выходной сигнал по расходу	0...10 В или 4...20 мА
Линеаризация	0...40 л/мин	0...80 л/мин	0...150 л/мин
Частота напряжения > 0...10 В	0,25000 В / л/мин	0,12500 В / л/мин	0,06667 В / л/мин
Частота тока > 4...20 мА	0,40000 мА / л/мин	0,20000 мА / л/мин	0,10667 мА / л/мин

* Условия испытания:

измеряемая среда: вода * ** * Только для аналоговых выходов 4...20 мА и 0...10 В
температура рабочей среды 20...30 °С
давление на входе 7...10 бар
определенные прямые участки на входе и выходе (см. руководство по эксплуатации)

** Циклические температурные испытания: -20 °С / 70 °С, 0 % ОВВ, длительность цикла 1,5 ч,
температурный градиент ок. 2,5 K/мин, время выдержки при -20 °С и 70 °С 10 мин ,
90 циклов без выхода из строя
*** Только с присоединенным кабельным гнездом
**** Только для аналоговых выходов 4...20 мА и 0...10 В

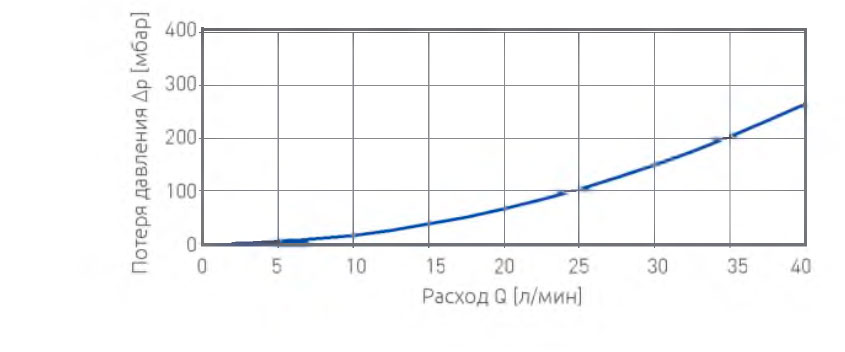

Характерная потеря давления VVX15

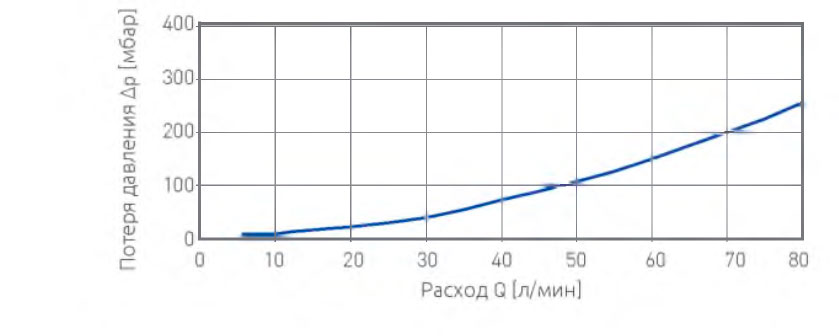

Характерная потеря давления VVX20

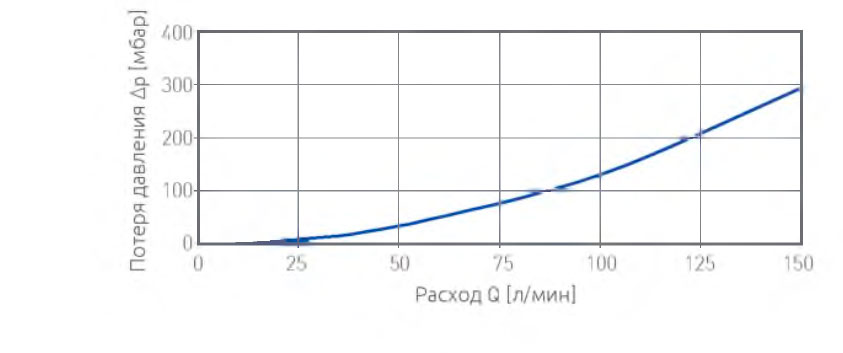

Характерная потеря давления VVX25

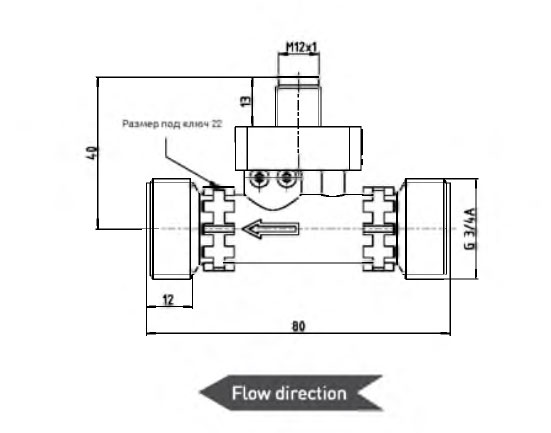

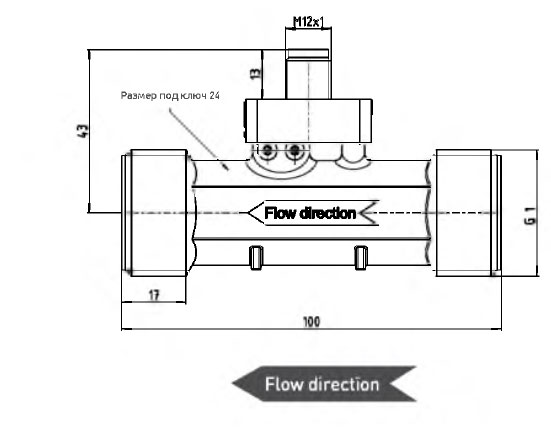

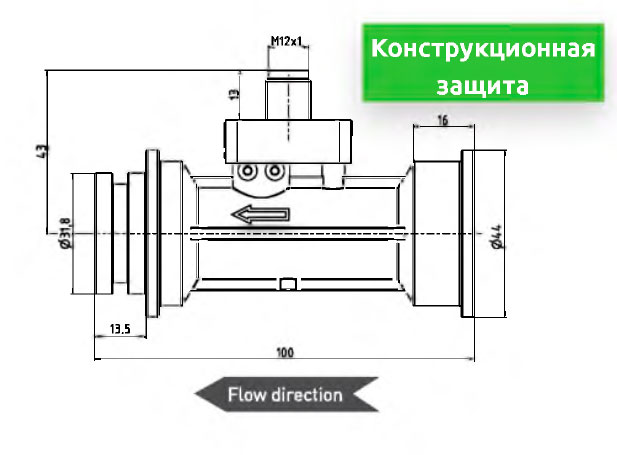

VVX15	VVX20 вариант с резьбой

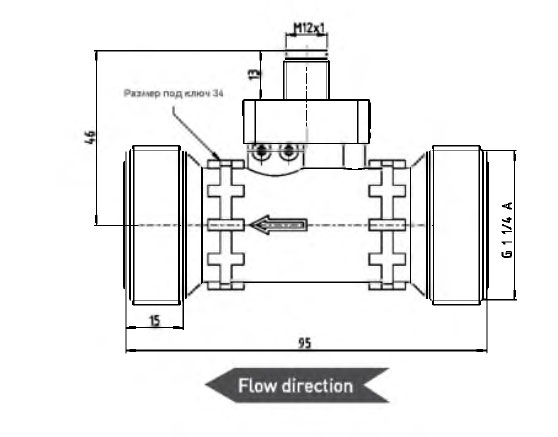

VVX20 вариант с QuickFasten	VVX25

Материалы деталей, контактирующих с рабочей средой

VVX15, VVX20, VVX25
Измерительная трубка	ППС Fortran® 40 % армированный стекловолокном
Чувствительный элемент	Фторопласт Tefzel®
Уплотнительные кольца	EPDM (этилен-пропилен монодиен)

Код заказа

Исполнение с частотным выходом

Код заказа	Пример > VVXA1S	G	A	RRRP	1	514
Номинальный диаметр
DN 15	VVXA1S		А			514
DN 20 QuickFasten	VVXC9S		B			52P
DN 20 G1	VVXC9S		B			527
DN 25	VVXB2S		B			516
Напряжение питания
8...30 В пост. тока		G			1
5 В пост. тока		P			2
Выходной сигнал по температуре
Pt1000				RRRP
NTC 10,74K				RRRN
Без				0000

Исполнение с аналоговым (0,5...3,5 В) и частотным выходами

Код заказа	Пример >VVXA1SNA	U1	U1	1	514
Номинальный диаметр
DN 15	VVXA1SNA	U1			514
DN 20 QuickFasten	VVXC9SNB	UC			52P
DN 20 G1	VVXC9SNB	UC			527
DN 25	VVXB2SNB	U2			516
Выходной сигнал по температуре
0,5...3,5 В			U1
Pt1000			RP
NTC 10,74K			RN
Без			00
Напряжение питания
8...30 В пост. тока				1
5 В пост. тока				2

Исполнение с аналоговым (0...10 В или 4...20 мА) и частотным выходами

Код заказа	Пример > VVXA1SNA	V	K003514
Номинальный диаметр
DN 15	VVXA1SGA		K003514
DN 20 QuickFasten	VVXC9SGB		N00352P
DN 20 G1	VVXC9SGB		N003527
DN 25	VVXB2SGB		L003516
Выходной сигнал по расходу
0...10 В		V
4...20 мА		A

Принадлежности

Принадлежности	Длина	Код заказа
Соединительный кабель с 5-ти контактным литым кабельным гнездом M12 x 1; 5 x 0,34 мм2, в полиуретановой оболочке, (Тмакс = 80 °C)*	1 м 2 м 3 м 5 м 10 м	XVVX040 XVVX051 XVVX039 XVVX041 XVVX042
Соединительный кабель с 5-ти контактным литым кабельным гнездом M12 x 1; 4 x 0,25 мм2, в полиуретановой оболочке, с 4-х клеммным разъемом Molex MicroBlade, (Тмакс = 80 °C)	1,5 м	XVVX065

* Соединительный кабель, сертифицированный UL (США), поставляется под заказ

Принадлежности для VVX 15	Код заказа**
Резьбовой штуцер G½, латунь	BVVX1007
Штуцер под пайку ∅ 15 мм, латунь	BVVX1008

Принадлежности для VVX20	Код заказа**
Уплотнительное кольцо для QuickFasten, EPDM (этилен-пропилен-монодиен)	XVVX061
Зажим QuickFasten, нержавеющая сталь	XVVX052
Резьбовой штуцер G¼, латунь, совместимая модель ***	BVVX1021

Принадлежности для VVX 25	Код заказа**
Резьбовой штуцер R1, латунь	BVVX1003
Штуцер под пайку ∅ 28 мм, латунь	BVVX1004
Штуцер под склейку ∅ 25 мм, ПВХ	BVVX1005
Резьбовой штуцер G1, нержавеющая сталь 1.4571	BVVX1006
Резьбовой штуцер G¼, латунь, совместимая модель ***	BVVX1022
