Электромагнитные и магнитно индукционные расходомеры

Сенсор электромагнитного расходомера в «сэндвич»-версии

• Базовые и полнофункциональные сенсоры потока
• Отличное соотношение цены и качества
• Быстрота и простота установки и работы

OPTIFLUX 1000 – это экономичное и экологическое решение для различных отраслей промышленности, начиная от сельского хозяйства и коммунальных услуг до пожаротушения и машиностроения.

Этот инструмент экономичен благодаря минимальным вложениям и эксплуатационным расходам; он экологичен благодаря точности измерений и отсутствию отходов.

Решение для промышленности водоснабжения и сточных вод

• Разрабатывается и производится для промышленности водоснабжения и сточных вод
• Приборы имеют все необходимые сертификаты для работы с питьевой водой
• Надежность на долгие годы и минимум технического обслуживания

OPTIFLUX 2000 является оптимальным решением для применения в сфере водопользования и сточных вод.

Благодаря своей надежности и износостойкости данный прибор стал стандартом для индустрии водопользования при измерении потребляемой воды, питьевой воды, отработанной воды, сточных и канализационных вод.

Преимущества

• Сертификаты на использование прибора в сфере водоснабжения питьевой водой, включая KTW, WRc, KIWA, ACS
• Подходит для установки под землей и в зонах постоянного подтопления (степень пылевлагозащиты IP 68)
• Двунаправленное измерение потока
• Соответствует требованиям коммерческого учета (MID MI-001, OIML R49, ISO 4064, EN 14154)
• Стандартная заводская проливная калибровка для приборов диаметром более DN3000
• Простота установки и ввода в эксплуатацию
• С опцией виртуального заземления можно не использовать заземляющие кольца, что упрощает установку
• Прочные футеровки, подходящие для сферы водопользования и сточных вод.
• Поверка по месту установки с помощью устройства «MagCheck»
• Широкий ряд диагностических функций
• Не требует технического обслуживания
• Самый долгий срок службы

Стандартное решение для перерабатывающих отраслей промышленности

• Стандартный сенсор для перерабатывающих отраслей промышленности
• Для работы в сложных условиях: при высоких температурах, низкой проводимости, во взрывоопасных зонах
• Прочный и надежный

OPTIFLUX 4000 является эталоном для перерабатывающих отраслей промышленности и подходит даже для сложных условий.

Преимущества

• Стандартный прибор для перерабатывающих отраслей промышленности
• Прочный и надежный
• Более 300 000 единиц, работающих в этой сфере
• Надежность измерений в сложных условиях: высокие температуры (от 180°C / 356°F) и низкая электропроводность (жидкости от 1 мкСм, вода от 20 мкСм)
• Быстрая и простая установка и работа прибора
• Химически устойчив к алкалиновым растворам и кислотам

2-проводное решение

• 2-проводное соединение без лишних кабелей
• Такой же динамический диапазон, такая же надежность и точность, как и у 4-х проводного расходомера
• Поперечное сечение без заступающих в поток частей
• Нет дополнительной потери давления
• Минимальная проводимость 5 мкС/см
• Искробезопасное соединение

OPTIFLUX 4040 C – это 2-х проводный электромагнитный расходомер с такой же надежностью, динамическим диапазоном и точностью, как и у 4-х проводного расходомера.

OPTIFLUX 4040 C обеспечивает надежные измерения как в случае равномерного, так и в случае пульсирующего и быстроизменяющегося потока.

Электромагнитный расходомер в исполнении «сэндвич» и во фланцевом исполнении

• Футеровка из PFA, Электроды из Хастеллоя
• Для высоко агрессивных и абразивных сред
• Полностью устойчив к вакууму благодаря высококачественной керамической футеровке

OPTIFLUX 5000 - это один из наиболее точных расходомеров на сегодняшний день.

Высокая точность измерений является результатом уникальной конструкции измерительной трубы с коническими частями, оптимизирующими профиль потока. Лучшие метрологические институты используют OPTIFLUX 5000 в качестве эталонного расходомера.

Первичный преобразователь электромагнитных расходомеров гигиенического исполнения

• Прочный корпус изготовлен из нержавеющей стали, что позволяет использовать для гигиенических и асептических применений
• Пригоден для процессов технологической очистки (CIP и SIP)
• Выпускается со всеми видами технологических присоединений и имеет монтажную длину, которая обычно применяется в пищевой и фармацевтической промышленности

Электромагнитный датчик расхода OPTIFLUX 6000 разработан таким образом, чтобы оставаться чистым и стерильным в соответствии со строгими нормами, которые применяются в пищевой и фармацевтической промышленности.

Исключены трещины, зазоры или мертвые зоны. Полностью совместим с процессами пропаривания (SIP) и промывки (CIP). Одобрен FDA и имеет сертификаты EHEDG и 3А.

OPTIFLUX 6000 - это легкость установки, обслуживания и пусконаладочных работ. Имеются разнесенная и компактная версии. Поэтому датчик расхода можно устанавливать в труднодоступных местах (например, с высокой температурой или вибрацией). Исполнение конвертора также возможно с корпусом из нержавеющей стали для применений в тех случаях, когда обычная очистка с помощью агрессивных чистящих средств может повредить стандартный полиуретановый корпус.

В дополнение к бесшовным приварным патрубкам OPTIFLUX 6000 предлагает широкий выбор других гигиенических соединений, включая по DIN 11851, DIN 11864, накладное соединение и SMS.

Благодаря улучшенной футеровке, OPTIFLUX 6000 является оптимальным выбором применений, при которых возможны высокие температуры или воздействие вакуума. Гигиеническое исполнение OPTIFLUX 6000 также доступно для трубопроводов до DN150. Быстрое увеличение объемов промышленного производства пива, вина, молока и других продуктов требует установку труб больших диаметров.

Высокотехнологичная футеровка из керамики и бесконтактная система съема сигнала

• Нет загрязнения электродов
• Стабильные измерения в «шумных» применениях
• Повышенная безопасность прибора, конструкция абсолютно устойчива к возникновению утечек

Электромагнитный расходомер OPTIFLUX 7300 сочетает в себе преимущества бесконтактной версии, футеровки из керамики и достоинств конвертора сигналов IFC 300.

Этот электромагнитный расходомер может быть использован в «шумных» применениях, с жидкостями с низкой проводимостью, с жидкостями, склонными к осаждению на поверхности, в применениях с высоким уровнем вибрации, со средами, которые являются токсичными, абразивными или сильными окислителями.

Вместо электродов, которые должны непосредственно соприкасаться с измеряемой средой, OPTIFLUX 7300 оснащен бесконтактной системой съема полезного сигнала. Система съема сигнала размещается за керамической измерительной трубой.

Поскольку в приборе нет электродов, которые контактируют с измерительной трубой, исключается возникновение каталитического эффекта металлических частей. Следующее преимущество бесконтактной системы – нет риска возникновения отложений на электродах. В случае работы со средой, которая склонна к отложениям, не стоит больше беспокоиться о том, что из-за загрязнения электродов процесс измерения может нарушиться.

Керамическая труба, гладкая и без пор, устойчива к возникновению утечек, а также к процессам технологической очистки (CIP и SIP). Эти достоинства очень важны для гигиенических применений, например, в фармацевтической промышленности, а также в пищевой и пивоваренной.

Конструкция OPTIFLUX 7300 предлагает решение, в котором исключены утечки, так как утечка сквозь футеровку или утечка по электродам здесь просто невозможны.

Конвертор сигналов IFC 300 оснащен достаточным набором средств диагностики и фильтров, чтобы добиться достоверных и надежных измерений расхода.

Электромагнитный расходомер для отрасли водоснабжения с возможностью автономной работы от литиевой батареи

• Питание от батареи; дистанционная передача данных об измеренном расходе и служебной информации
• Простой монтаж; не требуются прямые участки на входе и выходе
• Сигнальный конвертер с защитой IP 68 обеспечивает возможность работы в затапливаемых помещениях

IFC 070 – это электромагнитный сигнальный конвертор с питанием от батареи. Он идеален для удаленного применения в сфере водопользования, где невозможно никакое соединение к источнику питания, а в случае отключения электричества обеспечивается бесперебойное питание.

Достоинство WATERFLUX 3070 заключается в уникальной конструкции первичного преобразователя, который имеет прямоугольное сечение измерительной трубы, что позволяет существенно снизить интенсивность магнитного поля

Катушка возбуждения позволяет формировать достаточно сильное и однородное магнитное поле, что приводит к улучшению сигнала и уменьшению шума. Особенность прибора также заключается в том, что он способен измерять стабильно и точно малые расходы.

Уникальная конструкция первичного преобразователя позволяет оптимизировать скорость и профиль потока с помощью прямоугольного сечения измерительной трубы, благодаря чему существенно сокращается дополнительная неопределенность для восходящих возмущений. Этот расходомер может устанавливаться непосредственно после изгиба трубы или после переходной муфты, при этом не требуются прямые участки на входе и выходе. Существенное сокращение входной и выходной секций означает меньший размер измерительного узла.

Еще одним важным преимуществом прямоугольного сечения является минимальное потребление энергии сигнальным конвертором. Срок службы батареи – 15 лет (при двух встроенных батареях), и 20 лет – если есть внешний батарейный отсек.

Электромагнитный расходомер для объемного дозирования в отрасли производства напитков

• Высокостабильная измерительная труба из оксида циркония
• Долговременная стабильность
• Самый маленький и легкий прибор такого рода

Прибор BATCHFLUX 5500 C - это промышленный стандарт для дозирующих по объёму разливочных машин.

Электромагнитный расходомер BATCHFLUX 5500 C является промышленным расходомером для разливочных и дозирующих машин. Прибор имеет футеровкой из оксида циркония, которая гарантирует стабильность формы в течении всего срока службы.

Электромагнитный расходомер BATCHFLUX 5500 C был разработан вместо BATCHFLUX 5015 C. BATCHFLUX 5500 C имеет ряд преимуществ для наиболее востребованных типоразмеров: DN10 и DN15. Расходомер обладает лучшими характеристиками в особенности для сложных применений: розлив волокнистых продуктов, розлив горячих продуктов, процессы технологической очистки CIP / SIP.

КРОНNЕ удалось еще больше уменьшить габариты и вес этого расходомера, и в этом еще одно его преимущество. Его можно располагать в еще более узких местах. Благодаря этому можно уменьшить вес дозирующих по объёму разливочных машин и снизить энергозатраты.

Расходомер BATCHFLUX 5500 C имеет очень низкое потребление энергии. При эксплуатации разливных машин это преимущество становится существенным.

Наше решение для частично заполненных труб

• Может применяться для трубопроводов DN1600 / 64"
• Запатентованная система измерения уровня заполнения трубы
• Измерительные электроды располагаются ниже 10% уровня заполнения, поэтому загрязнение становится маловероятным

Датчик расхода TIDALFLUX 4000 с встроенной бесконтактной системой измерения уровня обеспечивает точность измерения расхода в частично заполненных трубах.

TIDALFLUX обеспечивает надежность измерений при заполнении поперечного сечения трубы от 10% до 100%. Вмонтированные в трубу датчики уровня не входят в контакт с жидкостью и поэтому нечувствительны к жиру или маслу, находящимися на поверхности.

Преимущества

• Для частично заполненных труб в области измерения расхода стоков, ливневых стоков, фекальных и химических стоков
• Может применяться для трубопроводов до DN1600 / 64"
• Высокая износостойкость и устойчивость к химическому воздействию
• Измерения возможны при заполнении измерительной трубы от 10% до 100%
• Cистема контроля уровня заполнения измерительной трубы бесконтактная, нечувствительна к загрязнениям
• Измерительные электроды располагаются ниже 10% уровня заполнения, поэтому загрязнение становится маловероятным
• Не требует калибровки по месту эксплуатации

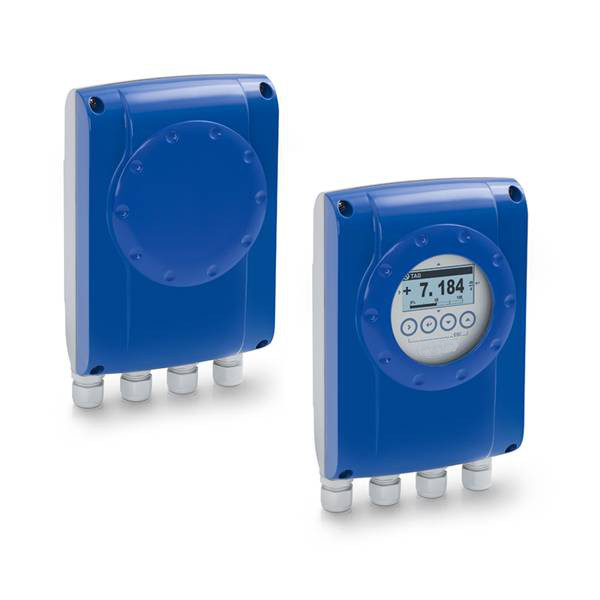

Конвертер сигналов для электромагнитных расходомеров

• Для водоснабжения, водопользования и очистки сточных вод
• Несколько выходов, в том числе активный импульсный выход и RS485 Modbus
• Превосходное соотношение цены и качества

IFC 050 был специально разработан для проведения измерений в различных процессах с использованием воды. Конвертер сигналов может использоваться для практически всех процессов с использованием как сырой, так и питьевой воды.

Конвертер сигналов IFC 050 в комбинации с первичными преобразователями является превосходным выбором для измерения электропроводящих жидкостей. На выходе выдаются измеренные значения для расхода, массы и электропроводности.

Этот недорогой конвертер сигналов для сферы водоснабжения, водопользования и очистки сточных вод имеет некоторые специфичные особенности:

• Активный импульсный выход для такой простой системы, как управление электромеханическим счётчиком
• Связь с системой обработки данных по протоколу RS485 Modbus
• Дополнительная изоляция электронного устройства и корпуса для обеспечения высокой эффективности в зонах с избыточной влажностью и опасностью затопления
• Большой графический дисплей с 4 магнитными кнопками для управления конвертером сигналов при закрытом корпусе
• 4 нажимные кнопки для управления конвертером сигналов при открытом корпусе
• Напряжение питания: 100…230 В перем. тока и 24 В пост. тока

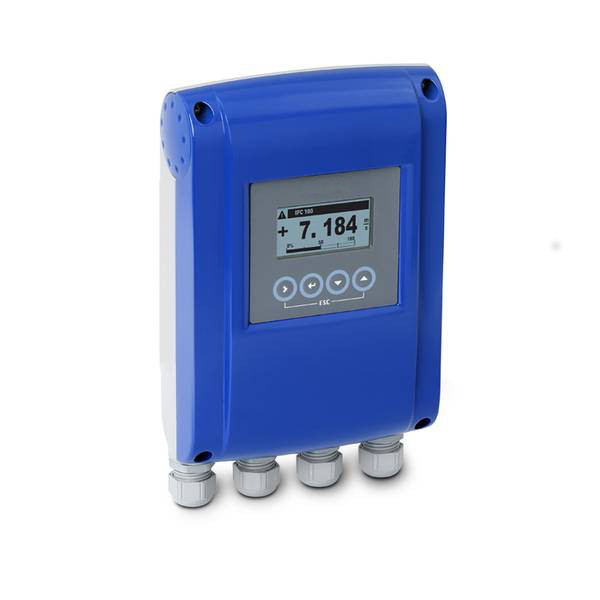

Гораздо больше, чем экономичная версия расходомера

• Прост в настройке и эксплуатации
• Оснащен средствами диагностики самого расходомера и его условий применения
• Чрезвычайно быстрое преобразование сигнала

Конвертор сигналов IFC 100 разработан для измерения скорости потока, проводимости и объемного расхода жидких продуктов, обладающих электрической проводимостью

Конвертор сигналов может использоваться в комбинации с различными первичными преобразователями, что расширяет его диапазон применения. Доступны, как компактная версия корпуса, так и разнесенная версия. Причем компактная версия изготовляется в двух вариантах: с углом наклона корпуса конвертора 00 (предпочтительна для вертикальных трубопроводов) и с углом наклона корпуса конвертора 0° и 45° (предпочтительна для горизонтальных трубопроводов).

Если точка измерения является труднодоступной или условия окружающей среды является неблагоприятными, то для таких случаев может быть применена разнесенная версия расходомера с корпусом конвертора сигналов для настенного монтажа..

Конвертор сигналов IFC 100 был разработан для применений требующих оптимального соотношения цена / качество при высоком технологическом уровне.

Преимущества

• Прост в установке и эксплуатации
• Доступны следующие выходы: токовый выход (с наложенным HART-протоколом), частотно-импульсный выход, выход состояния и контролирующий выход
• Большой графический дисплей с подсветкой, обладающий интуитивно понятным интерфейсом
• По умолчанию интегрированы различные языки интерфейса пользователя
• Не требует специального или дополнительного обслуживания
• Великолепное соотношение цена / качество
• Чрезвычайно быстрое преобразование сигнала

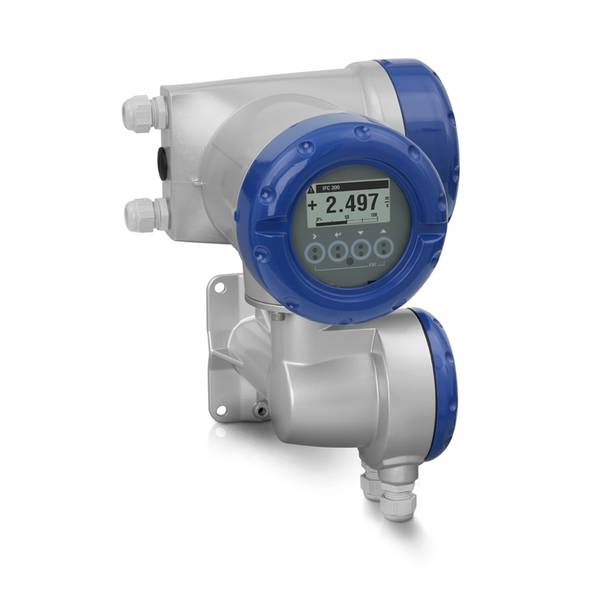

Самый быстродействующий сигнальный конвертор

• Диагностика: диагностика процесса и устройства, проверка точности
• Один сигнальный конвертор для всех применений
• Отвечает требованиям VDI / VDE 2650 и NAMUR NE 107 и даже их превосходит

Конвертор сигналов IFC 300 разработан для измерения скорости потока, проводимости, объемного и массового расхода жидких продуктов, обладающих электрической проводимостью..

Конвертор сигналов может использоваться в комбинации с различными первичными преобразователями, что расширяет его диапазон применения. Доступны как компактная версия корпуса, в которой сигнальный конвертор подсоединяется к измерительному сенсору , так и полевая версия. Причем полевая версия изготавливается в двух вариантах корпуса: для крепления на стену и для монтажа в 19 " - корзину.

Независимо от исполнения корпуса, электронный вставной модуль одинаков, что обеспечивает одинаковую функциональность и единый принцип работы.

Преимущества

• Высокая точность и стабильность измерений:  ± 0,15% от измеренного значения ± 1 мм/с
• Оптимальная стабильность нулевой точки вне зависимости от свойств измеряемой среды
• Надежность измерений подкреплена широкими возможностями средств диагностики: диагностика функционирования прибора; диагностика достоверности измерений; диагностика соответствия техническим требованиям и условиям применения
• Доступны различные комбинации входов и выходов: HART-совместимый токовый выход, частотно-импульсный выход, статус выход, вход управления
• Подходит для частично и полностью заполненных трубопроводов
• Разрешен к применению для коммерческого учета  в соответствии с OIML R 49 и R 117-1, MI-001 и MI-005 (опционально)
• Встроенная функция измерения температуры и проводимости измеряемой среды
• Опционально может оснащаться функцией виртуального заземления, что позволяет сэкономить средства при закупке и монтаже заземляющих электродов и колец
• Один конвертер сигналов для всех возможных применений, что позволяет существенно экономить средства в плане снабжения, технического обслуживания и складирования
