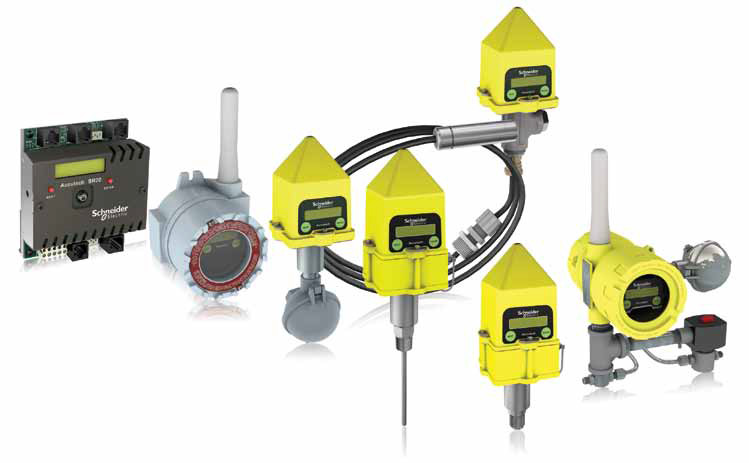

Беспроводные датчики ACCUTECH

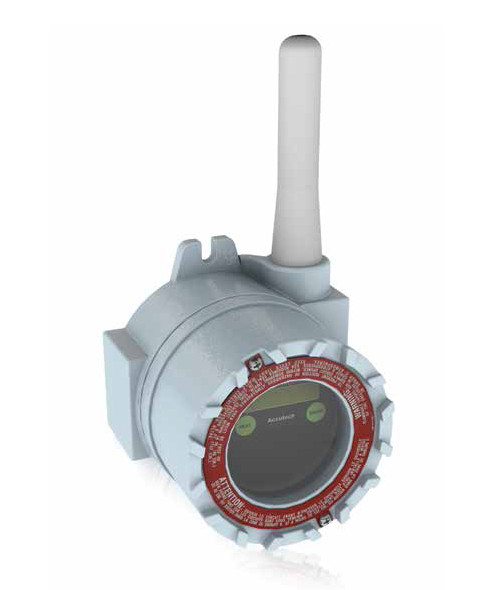

Accutech BR10 - базовый радиомодуль во взрывозащищённом исполнении, пригодный для использования в опасной среде Класса I, Раздел 1 / Зона 1. Базовый модуль автоматически поддерживает связь со всеми подключёнными к нему полевыми модулями, образующими звездообразную сеть, и передаёт данные от полевых модулей в сеть SCADA-системы или в хост-систему по последовательному каналу Modbus. Каждый базовый радиомодуль может поддерживать до 100 полевых модулей, объединённых в одну сеть, и собирать данные с периодичностью 1 с по всем измеряемым точкам. В пределах одного участка могут функционировать до 256 сетей беспроводных датчиков, что обеспечивает возможность практически неограниченной масштабируемости.
Модуль BR10 снабжён функцией конфигурирования с помощью ПК и средствами самодиагностики, значительно облегчающими его установку и обслуживание.

• Безопасная, не требующая лицензии технология расширенного спектра
• Встроенная ЖК-панель с кнопками для конфигурирования и индикации
• Последовательный канал Modbus RTU по RS-485
• Опциональная антенна с высоким коэффициентом усиления
• Напряжение питания 9-38 В пост. тока
• Протестировано для промышленного использования при температурах от -40 до +85°C
• Взрывозащищённый, погодостойкий и коррозионно-устойчивый корпус.
• CSA Класс 1, Раздел 1 (xp), ATEX/IECEx –d Зона 1

Подходят для любых видов применения, когда технологический процесс, параметры которого необходимо измерять, осуществляется в труднодоступном месте, либо для передачи данных измерения требуются линии связи, которые стоят дорого или которые сложно прокладывать. Базовые радиомодули Accutech могут поддерживать связь со всем ассортиментом измерительного оборудования Schneider Electric, включая датчики давления, температуры, расхода, уровня, аналоговые входы, дискретные входы/выходы и т.д.

Любая отрасль, где для дистанционного управления производственными процессами необходимы автономные устройства повышенной прочности, возможно сертифицированные для работы в опасных зонах, представляет собой потенциальную область применения для Accutech. В качестве примеров можно привести системы автоматизации устья скважины или мониторинга трубопровода в нефтегазовой промышленности, мониторинг водопроводных и канализационных сетей, эксплуатацию открытых месторождений. Многочисленные предприятия различных отраслей используют базовые и полевые модули Accutech там, где требуются устройства с длительным сроком автономной работы, способные обеспечить дистанционный контроль процессов.

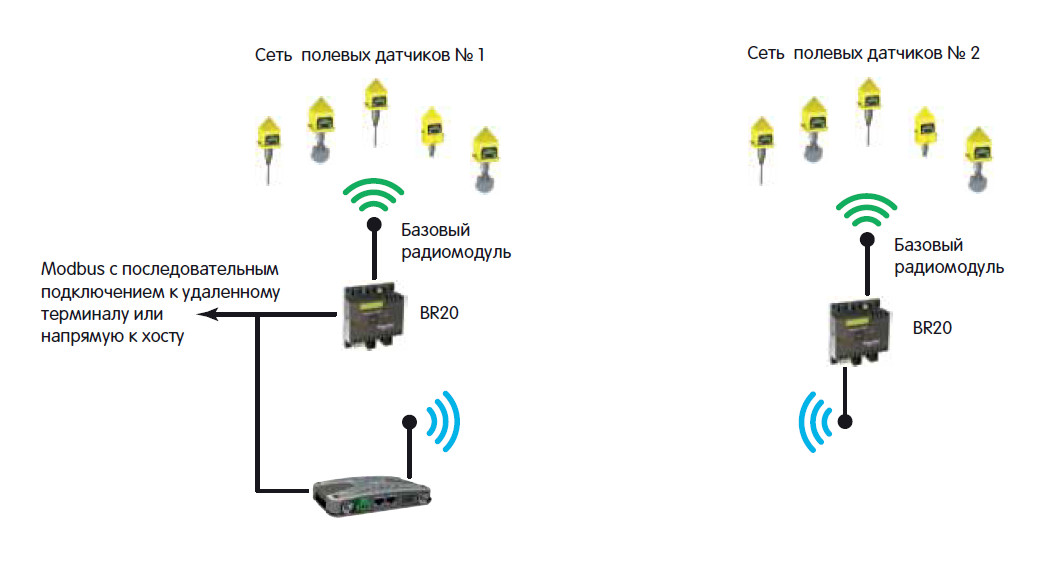

Базовый радиомодуль BR20 имеет аналогичную модулю BR10 функциональность в сочетании с опциями дальней радиосвязи, устанавливается на DIN-рейку и пригоден для использования в среде Класса I, Раздел 2 / Зона 2.

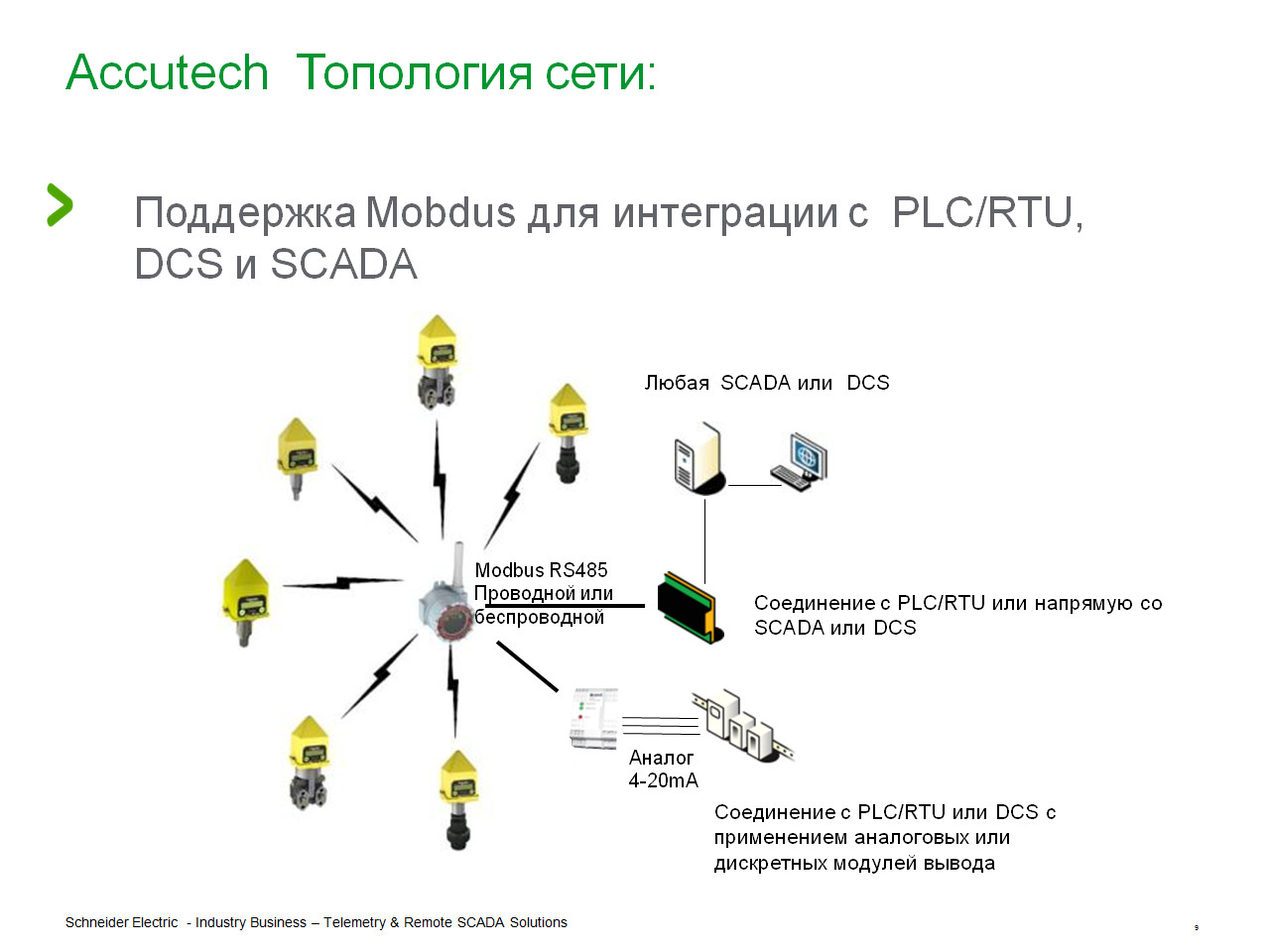

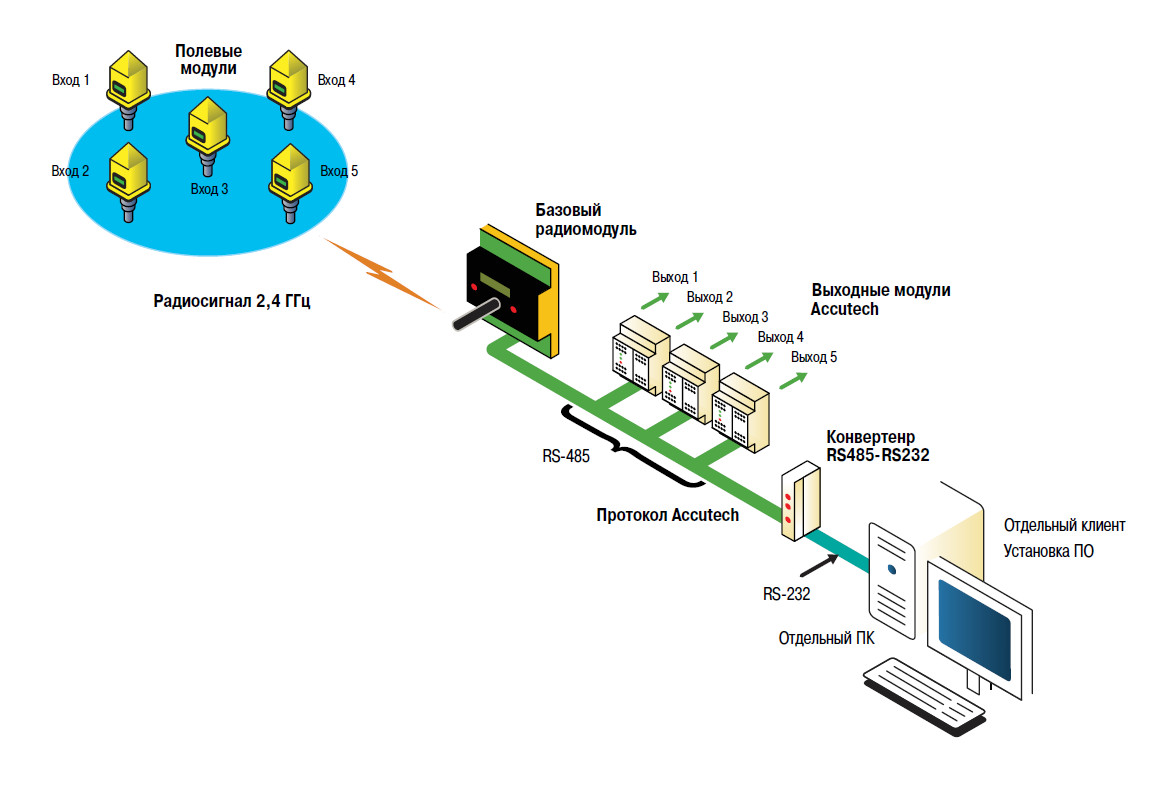

Базовый модуль автоматически поддерживает связь со всеми подключёнными к нему полевыми модулями, образующими звездообразную сеть, и передаёт данные от полевых модулей в сеть SCADA-системы или в хост-систему по последовательному каналу Modbus. Каждый базовый радиомодуль может поддерживать до 100 полевых модулей, объединённых в одну сеть, и собирать данные с периодичностью 1 с по всем измеряемым точкам. В пределах одного участка могут функционировать до 256 сетей беспроводных датчиков, что обеспечивает возможность практически неограниченной масштабируемости. Для модуля BR20 предлагается опция дальней радиосвязи, позволяющая значительно увеличить дальность передачи данных между беспроводными датчиками и операционной сетью.

Модуль BR20 снабжён функцией конфигурирования с помощью ПК и средствами самодиагностики, значительно облегчающими его установку и обслуживание.

• Безопасная, не требующая лицензии технология расширенного спектра
• Встроенная ЖК-панель с кнопками для конфигурирования и индикации
• Последовательный канал Modbus RTU по RS-485
• Опциональная антенна с высоким коэффициентом усиления
• Протестировано для промышленного использования при температурах от -40 до +85°C
• CSA Класс 1, Раздел 2, ATEX и IECEx-n Зона 2

Подходят для любых видов применения, когда технологический процесс, параметры которого необходимо измерять, осуществляется в труднодоступном месте, либо для передачи данных измерения требуются линии связи, которые стоят дорого или которые сложно прокладывать. Базовые радиомодули Accutech могут поддерживать связь со всем ассортиментом измерительного оборудования Schneider Electric, включая датчики давления, температуры, расхода, уровня, аналоговые входы, дискретные входы/выходы и т.д.

Любая отрасль, где для дистанционного управления производственными процессами необходимы автономные устройства повышенной прочности, возможно сертифицированные для работы в опасных зонах, представляет собой потенциальную область применения для Accutech. В качестве примеров можно привести системы автоматизации устья скважины или мониторинга трубопровода в нефтегазовой промышленности, мониторинг водопроводных и канализационных сетей, эксплуатацию открытых месторождений. Многочисленные предприятия различных отраслей используют базовые и полевые модули Accutech там, где требуются устройства с длительным сроком автономной работы, способные обеспечить дистанционный контроль процессов.

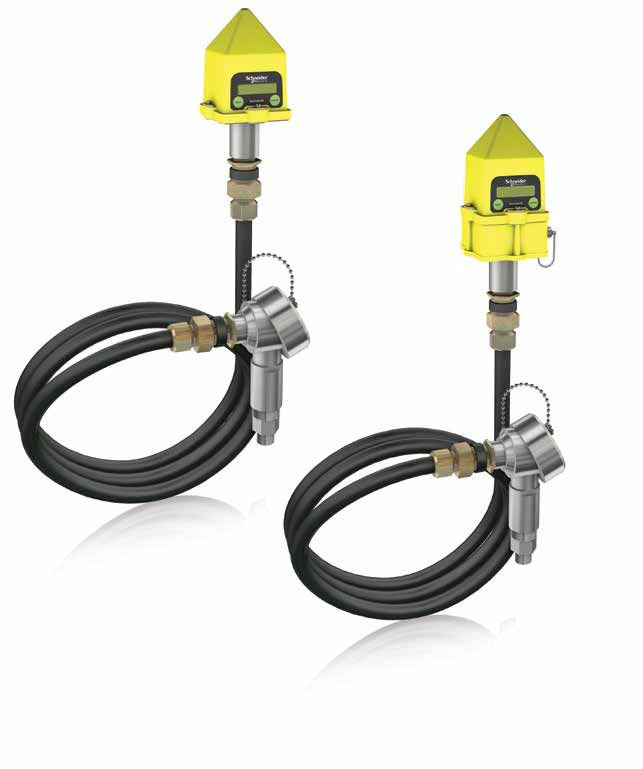

Беспроводной датчик уровня Accutech GL10 служит для измерения гидростатического уровня в вентилируемом резервуаре и может быть снабжён опциональным выносным сенсором, позволяющим оптимизировать местоположение беспроводного передатчика, не ухудшая при этом точность измерения сенсора. Возможно использование поправочного коэффициента, учитывающего удельный вес, и различных единиц измерения уровня. Имеются опции диапазонов давления 15 psig и 30 psig.

• Безопасная, не требующая лицензии технология расширенного спектра
• Встроенная ЖК-панель с кнопками для конфигурирования и индикации
• Опции сенсора: встроенный, выносной
• Опции антенны: встроенная, внешняя, выносная
• Точность: ± 0,1% от верхнего предела измерения сенсора в температурном диапазоне от -40 до +85°C
• Встроенная батарея питания со сроком службы до 10 лет в зависимости от требований к измерению данных
• Диапазон температур: от -40 до +104°C (точка соединения с технологическим процессом)
• Сертификация CSA Класс I, Раздел 1, Группы B, C, D
• ATEX и IECEx HAZLOC: искрозащита, Ex ia IIC T3

Датчик GL10 может использоваться для измерения уровня любых жидкостей при условии, что резервуар сообщается с атмосферой, а гидростатическое давление в нижней части резервуара не превышает 30 psig.

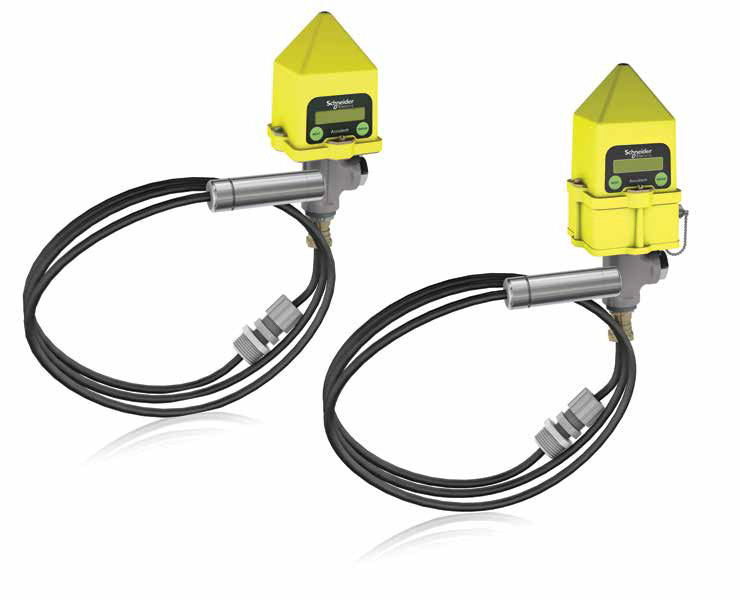

Беспроводной погружной датчик уровня Accutech SL10 измеряет гидростатический уровень в вентилируемом резервуаре или в колодце. Сенсор закреплён на кабеле и погружен в жидкость. Возможно использование поправочного коэффициента, учитывающего удельный вес, и всех общепринятых единиц измерения уровня. Диапазоны давления: 5, 10, 15 и 30 PSIG.

• Безопасная, не требующая лицензии технология расширенного спектра
• Встроенная ЖК-панель с кнопками для конфигурирования и индикации
• Длина кабеля регулируется в диапазоне до 23 м (приблизительно)
• Точность: ± 0,1% от верхнего предела измерения сенсора в температурном диапазоне от -40 до +85°C
• Диапазон температур: от -40 до +85°C (электронные компоненты)
• Встроенная батарея питания со сроком службы до 10 лет
• Сертификация CSA Класс I, Раздел 1, Группы B, C, D
• ATEX и IECEx HAZLOC: искрозащита, Ex ia IIC T3

Датчик SL10 подходит для большинства видов применения, связанных с измерением уровня жидкостей, в том числе в резервуарах, колодцах и водоёмах.

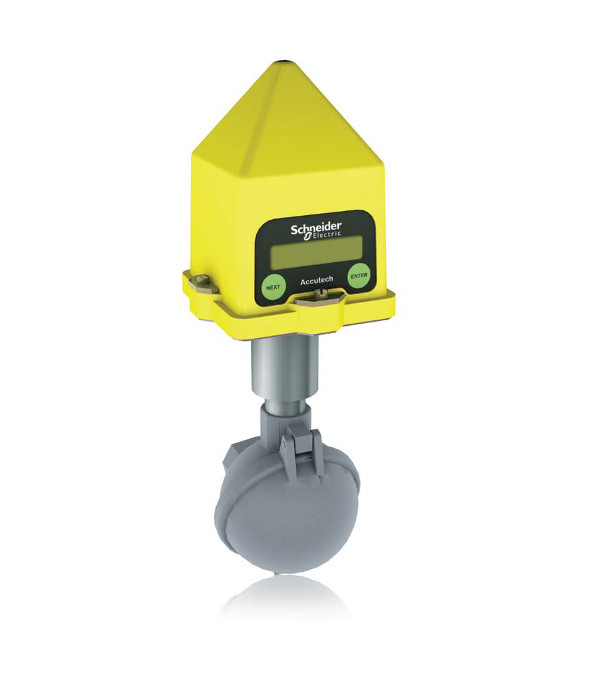

Беспроводные преобразователи входного сигнала Accutech AI10 и AV10 идеально подходят для создания беспроводных измерительных систем в дополнение к существующим или вновь устанавливаемым проводным измерительным датчикам, таким как уровнемеры с локационным зондированием уровня, расходомеры и химические анализаторы. В любой из конфигураций - ток (4-20 мА) или напряжение (0-10 В) - AI10 и AV10 имеют по два аналоговых входа. Кроме того, каждый модуль снабжён двумя дискретными входами.

• Безопасная, не требующая лицензии технология расширенного спектра
• Встроенная ЖК-панель с кнопками для конфигурирования и индикации
• Диапазон температур: от -40 до +85°C (электронные компоненты)
• Встроенная батарея питания со сроком службы до 10 лет
• Сертификация CSA Класс I, Раздел 1, Группы B, C, D (искрозащита и взрывозащита) или Класс I, Раздел 2
• ATEX и IECEx HAZLOC: искрозащита, Ex ia IIC T3, огнезащита: Ex d IIC T4

Устройства AI10/AV10 могут использоваться для беспроводной передачи существующих аналоговых сигналов из любых труднодоступных зон.

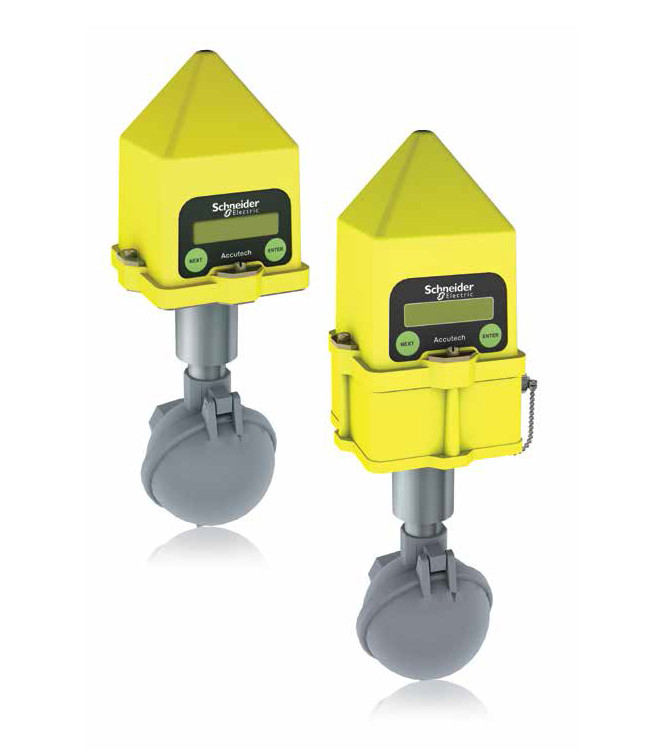

Модуль Accutech SI10 идеально подходит для определения состояния контактных переключателей или управления выходами с сухими контактами. SI10 имеет два переключаемых входа, каждый из которых может использоваться как счётчик с частотой до 5 Гц. Опциональные контактные выходы позволяют управлять сухими контактами с максимальным током переключения 1 А при 30 В.

• Безопасная, не требующая лицензии технология расширенного спектра
• Встроенная ЖК-панель с кнопками для конфигурирования и индикации
• Опции: клеммная коробка или свободные концы
• Счёт состояния по возрастающему или спадающему фронту или по обоим фронтам
• Функция сумматора у счётчика
• Встроенная батарея питания со сроком службы до 10 лет
• Диапазон температур: от -40 до +85°C (электронные компоненты)
• Сертификация CSA Класс I, Раздел I, Группы B, C, D, искрозащита и взрывозащита, или Класс I, Раздел 2
• ATEX и IECEx HAZLOC: искрозащита, Ex ia IIC T3, огнезащита: Ex d IIC T4

Модуль SI10 может использоваться во всех случаях, когда замыкающий контакт труднодоступен для контроля и/или управления.

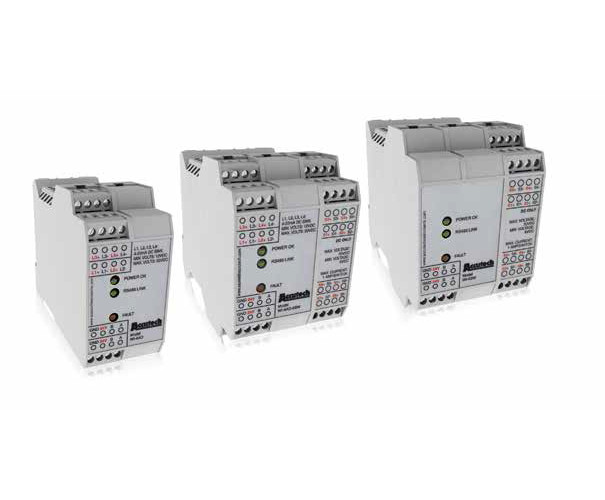

Модуль аналогового вывода 4AO имеет четыре аналоговых выхода 4-20 мА для выдачи первичных и вторичных параметров технологических процессов, контролируемых полевыми модулями.

Модуль дискретного вывода 8SW имеет восемь дискретных выходов, которые конфигурируются на включение и отключение значениями технологического параметра, входным переключающим сигналом или состоянием полевого модуля. Дискретные выходы в числе прочего выдают предупреждение о низком заряде батареи или отказе датчика.

Комбинированный модуль аналогового и дискретного вывода 4AO-8SW сочетает в себе характеристики модулей 4AO и 8SW.

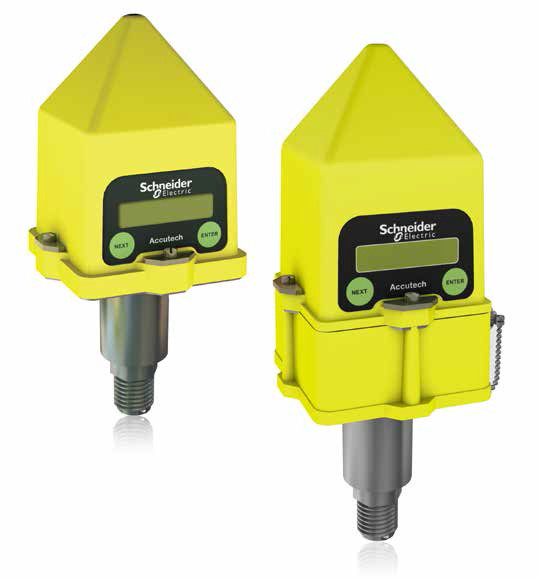

Беспроводной датчик абсолютного давления AP10 измеряет давление в диапазоне от 30 до 250 PSIA.

• Безопасная, не требующая лицензии технология расширенного спектра
• Встроенная ЖК-панель с кнопками для конфигурирования и индикации
• Одноточечный датчик избыточного давления с точностью измерения 0,1 % от верхнего предела шкалы
• Опции антенны: встроенная, внешняя, выносная
• Встроенная батарея питания со сроком службы до 10 лет в зависимости от требований к измерению данных
• Диапазон температур в точке соединения с технологическим процессом: от -40 до +121°C
• Сертификация CSA Класс I, Раздел 1, Группы B, C, D
• ATEX и IECEx HAZLOC: искрозащита, Ex ia IIC T3

Благодаря простоте установки и эксплуатации датчик AP10 является идеальным выбором для видов применения, где требуется измерять абсолютное давление жидкостей или газов в труднодоступных местах.

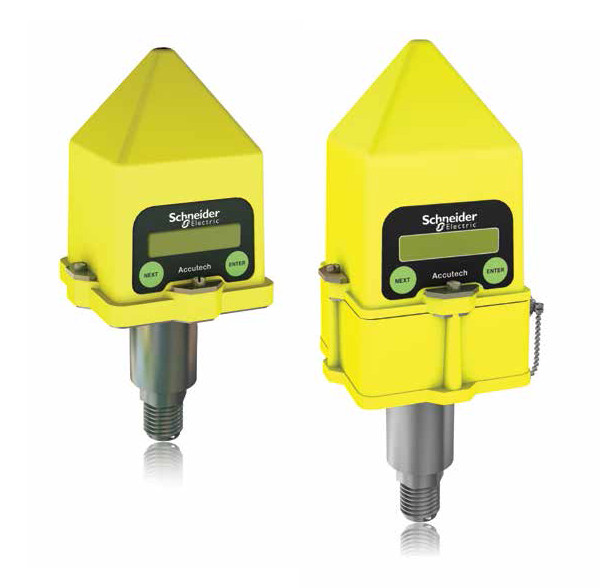

Беспроводной датчик избыточного давления Accutech GP10 измеряет статическое давление в диапазоне от 250 до 10 000 PSIG.

• Безопасная, не требующая лицензии технология расширенного спектра
• Встроенная ЖК-панель с кнопками для конфигурирования и индикации
• Одноточечный датчик избыточного давления с точностью измерения 0,1 % от верхнего предела шкалы
• Опции антенны: встроенная, внешняя, выносная
• Встроенная батарея питания со сроком службы до 10 лет в зависимости от требований к измерению данных
• Диапазон температур: от -40 до +121°C
• Сертификация CSA Класс I, Раздел 1, Группы B, C, D
• ATEX и IECEx HAZLOC: LCIE, искрозащита: Ex ia IIC T3

Датчик GP10 пригоден для измерения давления жидкостей и газов в любых видах применения.

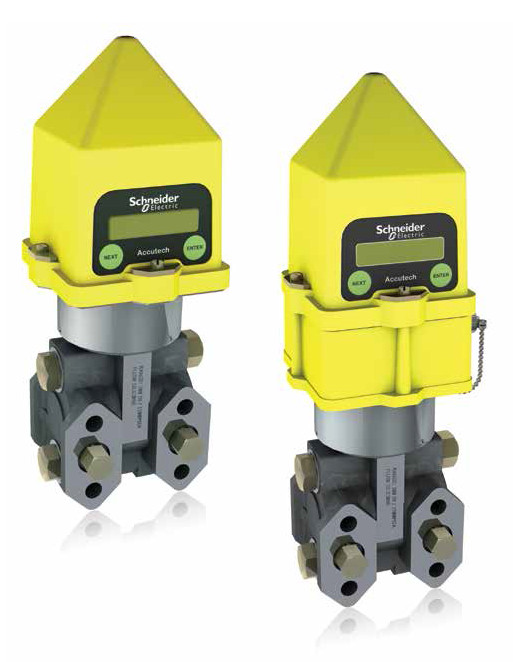

Accutech DP20 - долговечный, высокоэффективный беспроводной датчик, измеряющий дифференциальное давление в диапазоне +/-300in H20. Варианты установки включают как традиционное (боковое) так и низкопрофильное (нижнее) подключение. DP20 может функционировать в одном из четырёх режимов: датчик дифференциального давления, диафрагменный расходомер, расходомер для открытых каналов, уровнемер.

• Безопасная, не требующая лицензии технология расширенного спектра
• Встроенная ЖК-панель с кнопками для конфигурирования и индикации
• Опции установки: стандартный датчик и низкопрофильный датчик
• Диапазоны давления: +/- 100in H2O; +/- 300in H2O; +/- 25psi; +100/-25psi; +300/-25psi
• Опции антенны: встроенная, внешняя, выносная
• Встроенная батарея питания со сроком службы до 10 лет в зависимости от требований к измерению данных
• Диапазон температур в точке соединения с технологическим процессом: от -40 до +104°C
• Сертификация CSA Класс I, Раздел 1, Группы B, C, D
• ATEX и IECEx HAZLOC: искрозащита, Ex ia IIC T3

Благодаря простоте установки и эксплуатации датчик DP20 является идеальным выбором для видов применения, где требуется измерять абсолютное давление в труднодоступных местах. Примеры:

• Измерение дифференциального давления с целью контроля уровня в герметичных баках для жидкостей.
• Измерение объёма или массового расхода в трубопроводах через отверстие.
• Измерение расхода в открытых каналах переливных перегородок (плотин).

В беспроводном терморезисторном датчике температуры Accutech RT10 используются стандартные и нестандартные терморезисторы, включая 4-проводной DIN 100 Ω platinum, SAMA 100 Ω platinum и DIN 1000 Ω platinum. Сенсоры фиксируются пружиной либо подсоединяются напрямую и имеют ряд стандартных вариантов длины. Также возможна опция внешнего терморезистора, не входящего в комплект поставки.

• Безопасная, не требующая лицензии технология расширенного спектра
• Встроенная ЖК-панель с кнопками для конфигурирования и индикации
• Точность измерения: ±0,1% показания
• Опция внешнего сенсора включает в себя один или два дискретных входа
• Диапазон температур: от -40 до +85°C (электронные компоненты)
• Встроенная батарея питания со сроком службы до 10 лет.
• Сертификация CSA Класс I, Раздел 1, Группы B, C, D
• ATEX и IECEx HAZLOC: искрозащита, Ex ia IIC T3

Беспроводные терморезисторные датчики температуры RT10 могут использоваться в любом производственном процессе, где термоизмерительные приборы трудно установить и/или имеется опасная рабочая среда.

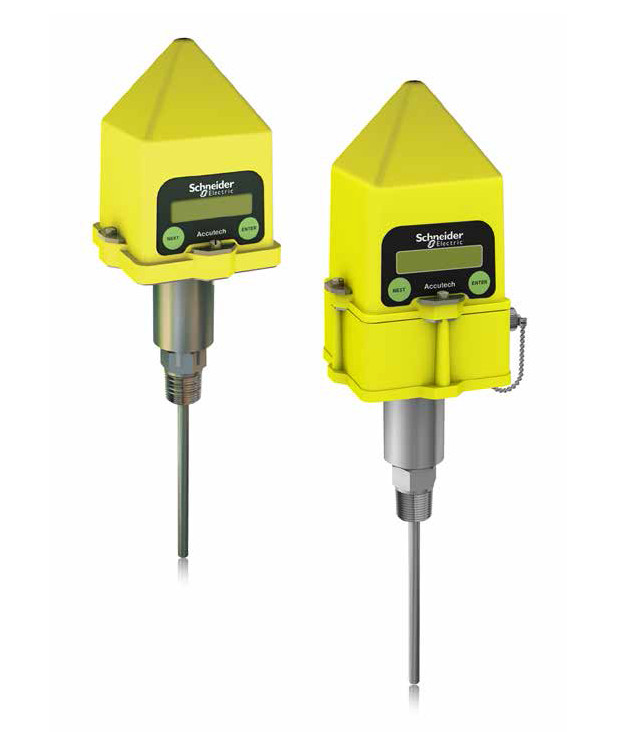

Беспроводной термопарный датчик Accutech TC10 измеряет температуру с помощью встроенных термопар типов J, K, S и T. Эти устройства также поддерживают внешние термопары типов B, C, E, L, N и U. Встроенные сенсоры фиксируются пружиной либо подсоединяются напрямую и имеют ряд стандартных вариантов длины.

• Безопасная, не требующая лицензии технология расширенного спектра
• Встроенная ЖК-панель с кнопками для конфигурирования и индикации
• Точность измерения: ±0,1% показания
• Опция внешнего сенсора включает в себя один или два дискретных входа
• Диапазон температур: от -40 до +85°C (электронные компоненты)
• Встроенная батарея питания со сроком службы до 10 лет
• Сертификация CSA Класс I, Раздел 1, Группы B, C, D
• ATEX и IECEx HAZLOC: искрозащита, Ex ia IIC T3

Беспроводные термопарные датчики температуры TC10 могут использоваться в любом производственном процессе, где термоизмерительные приборы трудно установить и/или имеется опасная рабочая среда.

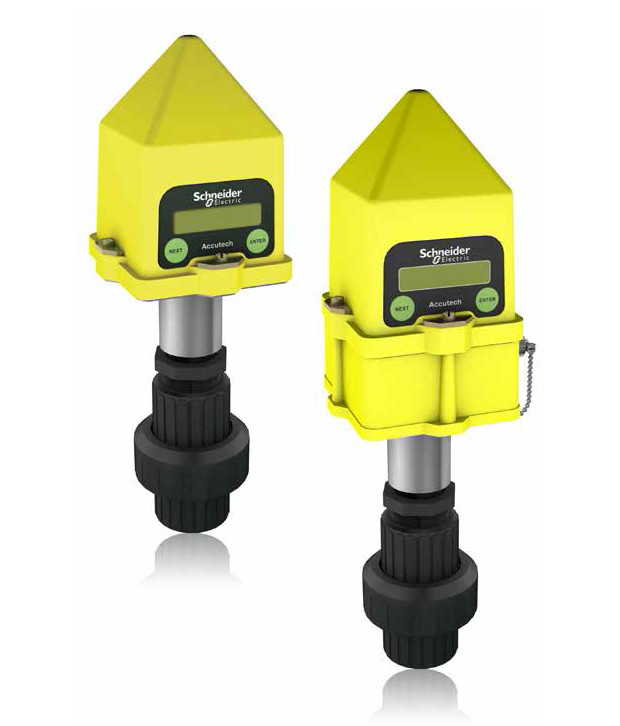

Беспроводной турбинный расходомер TM10 измеряет объёмный расход жидкостей или газов путём детектирования частоты импульсов, генерируемых стандартным турбинным счётчиком (не входит в комплект поставки), и применения настраиваемого пользователем пропорционального коэффициента “K”. 22-точечная кривая поправок используется для окончательной коррекции или, при необходимости, для пользовательской калибровки турбинного счётчика. Два основных выхода выдают текущие и суммированные результаты измерения расхода.

• Безопасная, не требующая лицензии технология расширенного спектра
• Встроенная ЖК-панель с кнопками для конфигурирования и индикации
• Опции монтажа и подключения датчика
• Опции антенны: встроенная, внешняя, выносная
• Диапазон температур: от -40 до +85°C (электронные компоненты)
• Встроенная батарея питания со сроком службы до 10 лет
• Сертификация ATEX/IECEx HAZLOC: LCIE, искрозащита, Ex ia IIC T3
• Сертификация CSA Класс I, Раздел 1, Группы A, B, C, D

Модуль Accutech TM10 служит для измерения расхода газа или жидкости посредством входов для турбинного счётчика и может применяться в любых труднодоступных местах. TM10 позволяет реализовать искробезопасные решения для контроля расхода в опасных средах.
