Реле уровня

С уверенностью на высоком уровне!

Принцип работы

Реле уровня марки SIKA являются простым и надежным решением для контроля за уровнем жидкостей. Реле уровня устанавливаются сбоку с помощью резьбового соединения G¾ или G½. Проверенный временем принцип взаимодействия системы поплавка и потенциально свободного контакта в качестве передатчика сигналов гарантирует высокий уровень эксплуатационной безопасности.

При повышении уровня в резервуаре происходит подъем поплавка. Установленный на лопасти магнит изменяет свое положение относительно геркона и приводит его в действие. Отталкивание однополярных магнитов друг от друга поддерживает плавучесть поплавка (модификация VK.... имеет отличия). Как только уровень снова падает, поплавок опускается, и магнит снова приводит в действие геркон.

Заводская установка функции переключения

замыкание контакта при повышении уровня
размыкание контакта при падении уровня

может быть изменена по желанию заказчика.

Геркон, который используется в качестве передатчика сигналов, состоит из двух ферромагнитных контактных язычков, запаянных в стеклянную колбу со средой защитного газа. В результате, вероятность подгорания контактов фактически исключается. Такая конструкция обеспечивает запас прочности до 100 000 000 циклов переключения.

Опции и практическое применение

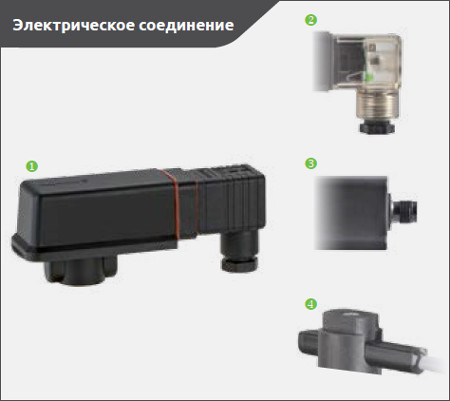

Электрическое соединение
	Штекер EN 175301-803-A с кабельным гнездом
	Штекер EN 175301-803-A с кабельным гнездом с двумя СИД для визуальной индикации расхода и питания для напряжений переключения 24 В...230 В перем. / пост. тока
	4-х контактный штекер датчика M12 x 1, станд. IEC 947-5-2
	Соединительный кабель 1,5 м

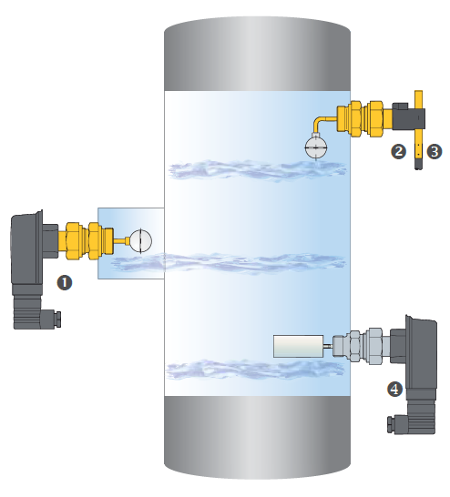

Практическое применение

Защита насосов от „сухого хода“ (контроль минимального уровня)
Защита от переполнения (контроль максимального уровня)
Контроль за наличием утечек
Контроль уровня масла, например, для компрессоров (вкручивается в смотровое окошко)
Для работы с водой (мод. VH, VK) и маслом (мод. VH)

Установка в куполе

Контроль макс. уровня при работе с грязными средами

Безштекерное исполнение для огран. раб. пространства

Контроль минимального уровня

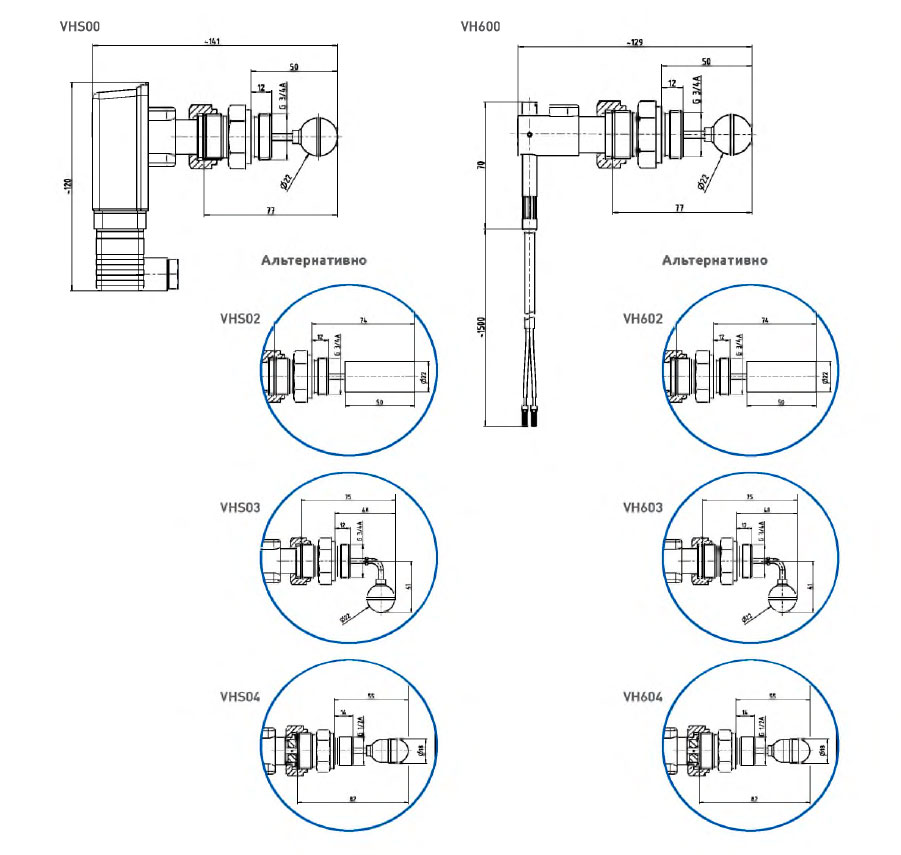

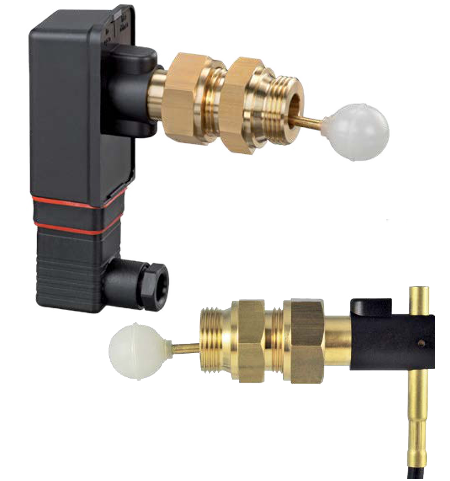

Серия VHS/ VH6

Технические характеристики
Функция переключения	Контакт > размыкается при понижении уровня > замыкается при повышении уровня Возможна перенастройка
Точка срабатывания, относительно средней оси (вода, 20 °C)	- 4 ... 0 мм (угловое исполнение имеет отличия)
Гистерезис	Ок. 1 ... 4 мм (угловое исполнение имеет отличия)
Номинальное давление	PN 25
Мин. плотность рабочей среды
Поплавок из ПВДФ	0,78 кг/дм³
Цилиндрический поплавок из нержавеющей стали	0,83 кг/дм³
Диапазоны температур
Рабочей среды	-10...110 °C
Окружающей среды > VHS > VH6 > VH6...X	-25...80 °C -25...100 °C -25...80 °C
Сертификация

Преимущества

Боковой монтаж с помощью резьбового соединения G¾ или G½ /
Простая подгонка с помощью накидной гайки
Латунь или нержавеющая сталь
Различные штекеры или кабель 1,5 м

Электрические характеристики
Электрическое подключение > VHS > VH6	Штекер DIN EN 175301-803-A с кабельным гнездом Кабель 1,5 м в оболочке из ПВХ
Макс. ток переключения	1 А
Макс. напряжение переключения	230 В пер. тока, 48 В пост. тока
Макс. мощность переключения	26 В А, 20 Вт
Ст. защиты по EN 60529	IP65
Кл. защиты по EN 60730-1	Класс II

Опции
Для модели	См. код заказа
VHS	> Штекер DIN EN 175301-803-A с кабельным гнездом с двумя СИД для напряжения переключения 24...230 В пер. / пост. тока ±20 %, температура окружающей среды -20...70 °С > Или круглый штекер M12 x 1
	> Для эксплуатации в потенциально взрывоопасной среде (исполнение VH...X)

Реле уровня в исполнении VH...X предназначены для эксплуатации в потенциально взрывоопасных средах с энергией воспламенения > 60 μJ. Эти реле прошли оценку опасности воспламенения по стандарту DIN EN 60079-11 и не имеют потенциальных источников воспламенения. Таким образом, они не попадают под действие Директивы 94/9/ЕС.

Материалы деталей, контактирующих с рабочей средой
	Исполнение из латуни	Исполнение из нержавеющей стали
Корпус, лопасть	Латунь CW614N	Нержавеющая сталь 1.4571
Технологическое соединение	Латунь CW614N	Нержавеющая сталь 1.4571
Втулки > стандартное исполнение > исполнение VH...X	ПВДФ Нержавеющая сталь 1.4571
Ось	Нержавеющая сталь 1.4571
Магнит	Твердый феррит
Поплавок > Шарик > Цилиндр	ПВДФ, латунь 2.0401 Нержавеющая сталь 1.4571	ПВДФ, нержавеющая сталь A4 Нержавеющая сталь 1.4571
Прокладка	NBR (нитрильный каучук)

Код заказа	Пример > VH60	0M0	11	1	1	R3	1	( )*
Модель

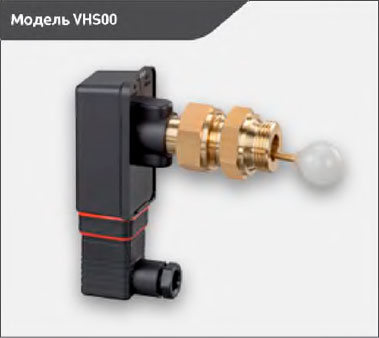

VHS
Штекер + кабельное гнездо (стандартная комплектация)	VHS0			7
Штекер + кабельное гнездо с СИД (опционально)	VHS0			8
4-х контактный штекер M12 x 1 (опционально)	VHS0			9

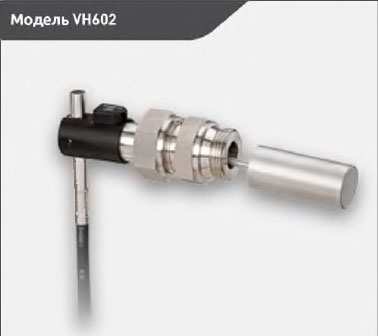

VH6
Соединительный кабель (стандартная комплектация)	VH60			1
Соединительный кабель голубого цвета (только для VH6 во взрывозащищенном исполнении)	VH60			3
Поплавок
Круглый поплавок, ПВДФ		0M0				R3
Цилиндрический поплавок, нержавеющая сталь		2M0				R3
Круглый поплавок, ПВДФ - угловой рычаг		3M0				R3
Цилиндрический поплавок, ПВДФ - G½		4M0				R2
Материал
Латунь			11		1		1
Нержавеющая сталь			31		1		1
Исполнение
Стандартное								( )*
Для потенциально взрывоопасной среды (опционально)**								X

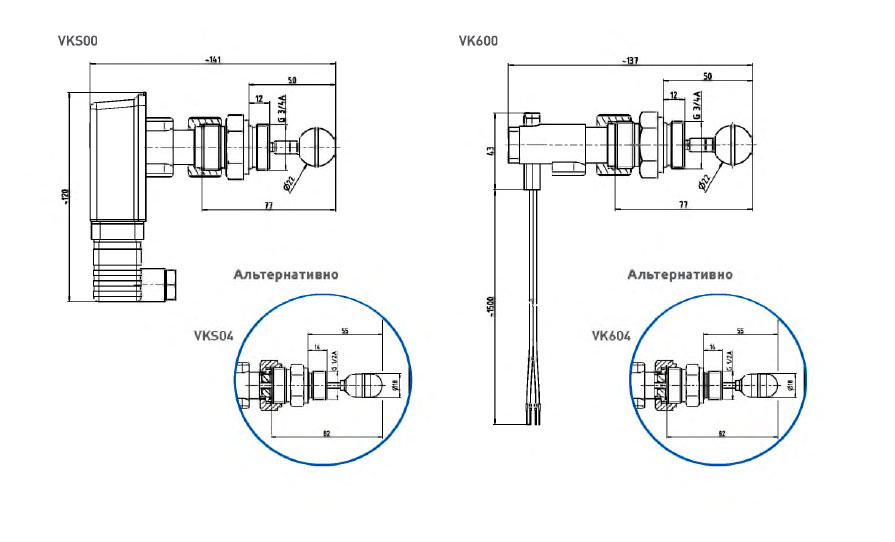

Серия VKS/ VH6

Технические характеристики
Функция переключения	Контакт > размыкается при понижении уровня > замыкается при повышении уровня Возможна перенастройка
Точка срабатывания, относительно средней оси (вода, 20 °C)	- 4 ... 0 мм
Гистерезис	Ca. 1 ... 4 мм
Номинальное давление	PN 10
Минимальная плотность рабочей среды	0,78 кг/дм³
Диапазоны температур
Рабочей среды	-10...100 °C
Окружающей среды > VKS > VH6	-25...80 °C -25...70 °C
Сертификация

Преимущества

Реле уровня из стеклопластика
Ввертной штуцер из нержавеющей стали
Простая подгонка с помощью накидной гайки

Электрические характеристики
Электрическое подключение > VKS > VH6	Штекер DIN EN 175301-803-A с кабельным гнездом Кабель 1,5 м в оболочке из ПВХ
Макс. ток переключения	1 А
Макс. напряжение переключения	230 В пер. тока, 48 В пост. тока
Макс. мощность переключения	26 В А, 20 Вт
Ст. защиты по EN 60529	IP65
Кл. защиты по EN 60730-1	Класс II

Опции
Для модели	См. код заказа
VKS	> штекер DIN EN 175301-803-A + кабельное гнездо с двумя СИД для напряжения переключения 24...230 В пер. / пост. тока ±20 %, температура окружающей среды -20...70 °С > или штекер M12 x 1

Материалы деталей, ко н та кти р ующ и х с рабочей средой
Корпус, лоп асть	ПФО Noryl GFN 3 / EPDM
Технологическое соединение	Нержавеющая сталь 1.4571
Втулки	ПФО Noryl GFN 3
Ось	Нержавеющая сталь 1.4571
Магнит	Твердый феррит
Поплавок	ПВДФ, нержавеющая сталь A4
Прокладка	NBR [нитрильный каучук]

Код заказа	Пример > VK60	0M0P1	1	PR33
Модель

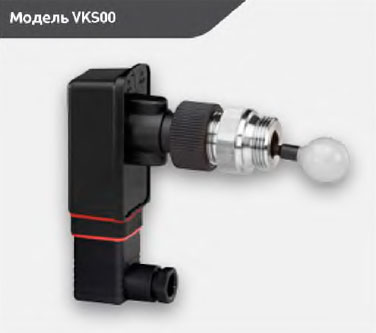

VKS
Штекер с кабельным гнездом (стандартная комплектация)	VKS0		7
Штекер с кабельным гнездом с СИД (опционально)	VKS0		9
Штекер M12 x 1 (опционально)	VKS0		8

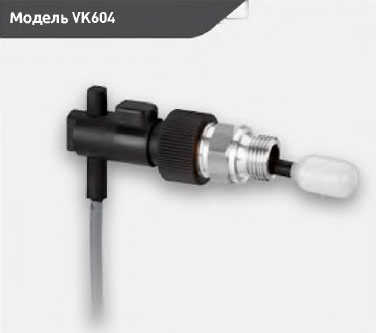

VK6
Соединительный кабель (опционально)	VK60		1
Поплавок, технологическое соединение
Круглый поплавок из ПВДФ, G¾		0M0P1		PR33
Цилиндрический поплавок из ПВДФ, GV½		4M0P1		PR23

Принадлежности	Длина	Код заказа
Соединительный кабель с литым кабельным гнездом М12 х 1, 4-х контактный, экранированный, в полиуретановой оболочке (Т_макс = 80 °С), сертифицирован U L (США)	3 м 5 м 10 м	XVT2053 XVT2009 XVT2070
4-х контактное кабельное гнездо M12 x 1, угловое, в разобранном виде		VT 1331
Кабельное гнездо с 2-мя СИД напряжение переключения 24...230 В пер. / пост, ток ±20 % температура окружающей среды -20...70 °С для доукомплектации / замены кабельного гнезда без СИД		XVH958
