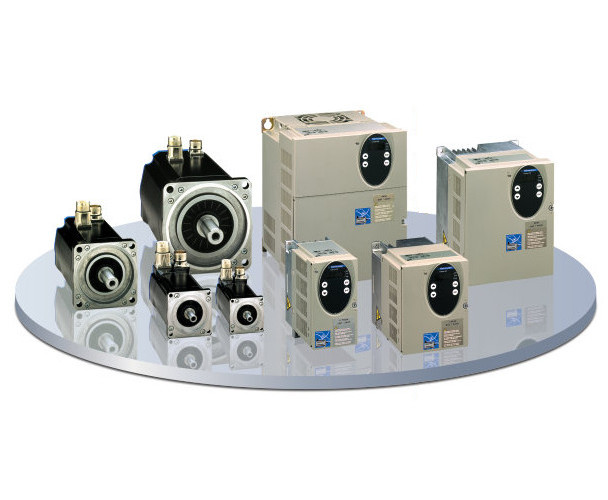

Сервопреобразователи серии Lexium 05 в сочетании с серводвигателями BSH составляют компактную и динамичную систему, предназначенную для машин с широким диапазоном мощностей и напряжений питания:
сервопреобразователь Lexium 05:
100 _ 120 В, однофазное питание, 0,4 - 1,4 кВт;
200 _ 240 В, однофазное питание, 0,75 - 2,5 кВт;
200 _ 240 В, трёхфазное питание, 0,75 - 3,2 кВт;
380 _ 480 В, трёхфазное питание, 1,4 - 6 кВт;
Серводвигатели BSH отличаются превосходной динамикой и точностью. Пять размеров фланцев и несколько вариантов длины позволяют получить решение, подходящее для большинства видов применения, в диапазоне моментов от 0,42 до 36 Н•м и скоростей от 1250 до 8000 мин–1. Новая технология обмоток на основе явновыраженных полюсов делает серводвигатели BSH значительно более компактными по сравнению с классическими серводвигателями. Серводвигатели BSH предлагаются с пятью размерами фланцев: 55, 70, 100, 140 и 205 мм. Тепловая защита обеспечивается встроенным терморезистором. Серводвигатели BSH сертифицированы с отметкой «Recognized» лабораториями Underwriters Laboratories и соответствуют стандарту UL1004 (кроме серводвигателя BSH 1404Р) и европейским директивам (маркировка CE).
Серводвигатели BSH предлагаются в следующих исполнениях:
степень защиты IP 40 или IP 65;
с удерживающим тормозом или без него;
прямые или угловые разъёмы;
одно или многооборотный датчик положения ротора SinCos;
конец вала гладкий или со шпонкой.
Преимущества
Комплексное решение для вашего оборудования Благодаря датчику положения ротора SinCos Hiperface двигателей BSH преобразователь Lexium 05 автоматически получает номинальные характеристики двигателя. Ручная регулировка параметров двигателя не требуется. Меню «Simply Start» программного обеспечения PowerSuite позволяет обеспечить начало работы машины в течение нескольких секунд. Функция автонастройки Lexium 05 с новым алгоритмом автоматически определяет оптимальные коэффициенты усиления контуров регулирования в зависимости от механической части установки для различных видов перемещения, в том числе вертикального.
Удобство
Интеграция
Динамичность и эффективность
Безопасность
Применение
Управление двигателями BSH при помощи сервопреобразователя Lexium 05 может осуществляться в одном из многочисленных режимов:
Режим позиционирования: относительные и абсолютные перемещения.
Режим электрического вала.
Регулирование скорости с контролем положения.
Прямое регулирование скорости.
Регулирование тока.
Ручное перемещение для удобства наладки.
Описание
Использование передовых технологий

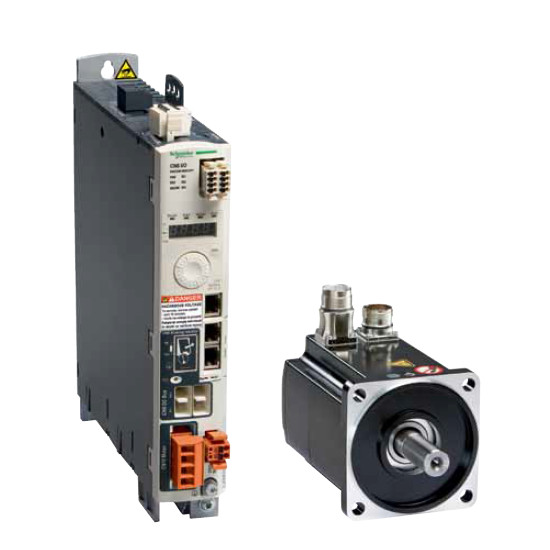

Семейство сервоприводов Lexium 32 содержит три модели сервопреобразователей, выполненных в компактном («книжном») корпусе, которые могут быть подключены к двум типам серводвигателей, а также все необходимое для эффективной работы дополнительное оборудование и принадлежности
Применение сервоприводов Lexium 32 позволяет увеличить срок эксплуатации технологического оборудования и упростить техническое обслуживание
Превосходные характеристики при компактном исполнении
Полоса пропускания 1600 Гц обеспечивает мгновенную реакцию сервопривода
Высокая удельная мощность сервопреобразователя Lexium 32 предполагает максимальную эффективность при малых размерах
Экономия пространства в шкафу, а также уменьшение габаритов шкафа - оптимизация стоимости решения
Простота при установке, подключении, конфигурировании и эксплуатации
Мощная встроенная программная среда для облегчения процесса настройки сервопривода
Новая функция "автоподстройки" позволяет получить оптимальные параметры настройки сервопривода
Lexium 32 оснащен съемными разъемами подключения силовых цепей и цепей управления с четкой цветовой маркировкой, для облегчения ввода в эксплуатацию и обслуживания
Программное обеспечение SoMove для конфигурирования с ПК при помощи Bluetooth или соединительного кабеля
Открытая архитектура
Возможность подключения серводвигателей сторонних производителей
Поддержка распространенных коммуникационных интерфейсов с возможностью интеграции в существующие системы автоматизации
Дополнительные коммуникационные модули, датчики и принадлежности позволяют создавать на базе сервопривода Lexium 32 готовые решения.
Встроенные функции безопасности
Встроенная функция безопасности “Safe Torque Off” (В соответствии с МЭК (IEC)/EN 61800-5-2), предотвращающая непреднамеренный перезапуск серводвигателя, сокращающая время простоя и упрощающая схему подключения
Дополнительный модуль безопасности eSM, обеспечивающий реализацию функций безопасности SS1, SS2, SOS и SLS (В соответствии с МЭК (IEC)/EN 61800-5-2) и позволяющий получить комплексное решение без дополнительной проектной проработки
Преимущества
Ориентация на совершенство характеристик Семейство сервоприводов Lexium 32 содержит три модели сервопреобразователей, которые могут быть подключены к двум типам серводвигателей, а также все необходимое для эффективной работы дополнительное оборудование и принадлежности. Комбинация сервопреобразователя и серводвигателя представляет собой оптимальное сочетание функциональных возможностей, производительности и стоимости.
Применение
Упаковочные машины
Конвейеры
Текстильная промышленность
Типографские машины
Этикеточные машины
Описание

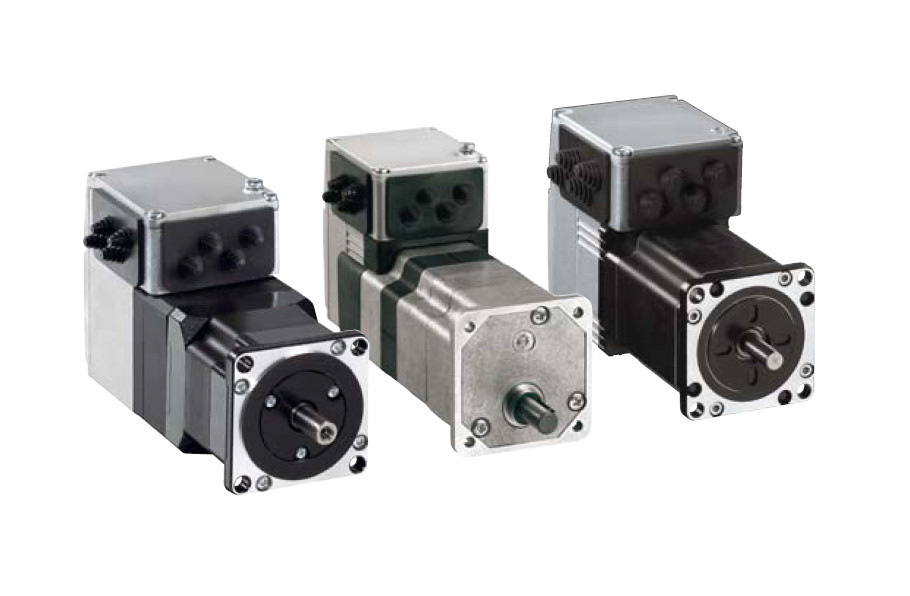

Интеллектуальный компактный электропривод Lexium ILA, ILE, ILS состоит из электродвигателя и электронной аппаратуры управления. Управление производится посредством интерфейса полевой шины или импульсного интерфейса. Lexium ILA, ILE, ILS используются как децентрализованные электроприводы в машиностроении и для автоматизации технологических процессов. Для этого служит связь с контроллером управления движением, таким как Lexium Motion Controller или программируемым логическим контроллером (ПЛК), что позволяет выполнить сложную задачу автоматизации просто и экономно. Интеллектуальный компактный электропривод Lexium ILA, ILE, ILS состоит из электродвигателя, электронной аппаратуры управления и интерфейса полевая шина (CANopen, PROFIBUS DP, RS 485, DeviceNet, EtherCAT, Ethernet Powerlink, Modbus). В состав Lexium ILA, ILE, ILS входят:
ILA с синхронным серводвигателем
ILE с двигателем EC (бесколлекторным двигателем постоянного тока)
ILS с трехфазным шаговым двигателем
Lexium ILA
Хорошие динамические свойства и высокий пиковый момент
Однооборотный абсолютный энкодер с разрешением 16384 инкремента
Дополнительно с встроенным стояночным тормозом
Дополнительно с планетарным редуктором
Lexium ILE
Большой удерживающий момент при отсутствии силового питания
Квази-абсолютный датчик, следовательно, не требуется установка в исходное положение после выключения и включения
Дополнительно с прямозубым цилиндрическим или планетарным редуктором
Lexium ILS
Высокий длительный момент при неподвижном двигателе
Хорошие синхронизирующие характеристики
Высокое разрешение при позиционировании (0.018о)
Дополнительно со стояночным тормозом (только IFS9x)
Дополнительно с планетарным редуктором Электронная аппаратура управления.
Преимущества
Функциональные модули пригодны для программирования простых движений при помощи контроллера управления движением. Компактные электроприводы Lexium ILA, ILE, ILS имеют следующие характеристики:
Компактность
Простота
Открытость
Гибкость
Безопасность
Применение
Lexium ILA – компактный электропривод для динамических процессов Lexium ILA содержит синхронный серводвигатель переменного тока. Этот двигатель имеет хорошие динамические характеристики и может быть подвергнут кратковременным перегрузкам по току в процессе ускорения. Lexium ILE – компактный электропривод для автоматических изменений формата Lexium ILE снабжен двигателем EC (бесколлекторным двигателем постоянного тока). Двигатели EC устанавливаются в приводах, имеющих большой удерживающий момент при отключенном силовом питании. Стояночный тормоз обычно использовать не обязательно. Благодаря электронной обработке данных посредством Lexium ILE характеристики позиционирования подобны получаемым с абсолютным датчиком положения. Lexium ILS – компактный электропривод для коротких перемещений при позиционировании Lexium ILS с трехфазным шаговым двигателем обеспечивает высокий вращающий момент при низких скоростях. Компактный электропривод IclA со своими синхронными характеристиками хорошо подходит для позиционирования с высоким разрешением. Пуск привода с шаговым двигателем облегчен, поскольку не требуется установка контроллера.
Описание
Преобразователь частоты Altivar 61 может уменьшить эксплуатационные расходы путем оптимизации потребления энергии, значительно повышая комфортность. Различные встроенные функции позволяют адаптировать преобразователь для использования в электрических установках, сложных управляющих системах и системах диспетчеризации инженерного оборудования здания. При разработке преобразователя учитывалась необходимость электромагнитной совместимости и уменьшения гармонических составляющих тока. В зависимости от характеристик, каждый тип (UL тип 1/IP 20 и/или UL тип 12/IP 54) либо имеет встроенные фильтры ЭМС класса A или B и дроссели звена постоянного тока, либо эти элементы доступны в качестве дополнительного оборудования.
Серия преобразователей частоты Altivar 61 предназначена для двигателей мощностью от 0,75 до 800 кВт с тремя типами сетевого питания:
однофазное, 200 - 240 В, от 0,37 до 5,5 кВт;
трехфазное, 200 - 240 В, от 0,37 до 75 кВт;
трехфазное, 380 - 480 В, от 0,75 до 630 кВт;
трехфазное, 500 - 690 В, от 1,5 до 800 кВт
Функции, разработанные специально для насосных и вентиляторных агрегатов
энергосбережение, квадратичный закон по 2 или 5 точкам
автоматический подхват вращающейся нагрузки с поиском скорости
адаптация ограничения тока в зависимости от скорости
подавление шума и резонанса посредством частоты коммутации, которая, в зависимости от номинальной нагрузки, может быть установлена до16 кГц во время работы, и случайной модуляции
предустановленные скорости
встроенный ПИД - регулятор, с предустановленными значениями ПИД и режимами автоматический/ручной (“Auto/Man”)
счетчик наработки и энергопотребления
определение отсутствия жидкости, определение нулевой скорости потока, ограничение скорости потока
функция "сон", функция "пробуждение"
клиентские настройки с отображением физических значений: бар, л/с, °C...
Для облегчения ввода в эксплуатацию приводов в промышленной сфере и инфраструктуре (туннели, водопроводные станции и т.д.) предлагается:
комплектный преобразователь в шкафах компактного исполнения IP 23 или IP 54
Вариант для окружающей среды, исключающей применение вентиляции
Для эксплуатации в среде, где требуемая степень герметичности исключает применение вентиляции, предлагается преобразователь на платформе:
при ~380 - 480 В от 0,75 до11 кВт (ATV 61PxxxN4Z)
Преимущества
В самом сердце вашей системы! Преобразователь Altivar 61 содержит множество настраиваемых аналоговых и дискретных входов и выходов для того, чтобы его можно было оптимизировать для конкретного применения. Преобразователь поддерживает протоколы Modbus и CANopen для того, чтобы увеличить производительность системы управления. Он также поддерживает основные промышленные шины и может легко встраиваться в системы HVAC при помощи дополнительных карт. Более того, ПЧ предлагает карты переключения насосов, позволяющие осуществлять гибкое и простое управление насосами. Функциональная безопасность и применения ATEX Преобразователь частоты Altivar 61 обладает защитной функцией блокировки ПЧ, исключающей несанкционированный пуск двигателя. Данная функция безопасности Power Removal позволяет включать ПЧ в качестве составляющей в цепь безопасности системы управления Электрической/Электронной/Электронной с программным управлением, относящейся к безопасности производственного механизма или технологического процесса. Функция соответствует стандартам по машинам EN 954-1, категория 3, электрическим установкам МЭК/EN 61508 SIL2 и силовым электроприводам МЭК/EN 61800-5-2. Использование функции безопасности Power Removal позволяет также преобразователю Altivar 71 защищать двигатели, установленные во взрывоопасной атмосфере (ATEX)
Применение
Преобразователь частоты Altivar 61 используется для трехфазных асинхронных двигателей мощностью от 0,75 кВт до 800 кВт. Преобразователь используется для создания современных систем обогрева, вентиляции и кондиционирования воздуха (HVAC) в промышленных и коммерческих зданиях:
вентиляция;
кондиционирование воздуха;
насосные агрегаты.
Серия преобразователей частоты Altivar 71 предназначена для двигателей мощностью от 0,37 до 630 кВт с четырьмя типами сетевого питания:
однофазное, 200 - 240 В, от 0,37 до 5,5 кВт
трехфазное, 200 - 240 В, от 0,37 до 75 кВт;
трехфазное, 380 - 480 В, от 0,75 до 500 кВт;
трехфазное, 500 - 690 В, от 1,5 до 630 кВт.
Данная серия ПЧ позволяет управлять с помощью алгоритма векторного управления потоком (CVF) асинхронными двигателями в разомкнутой и замкнутой системах регулирования скорости и синхронными двигателями с синусоидальной Э.Д.С. в разомкнутой системе. При сетевом питании a 200 - 240 В и a 380 - 480 В предлагается функциональная гамма ПЧ, позволяющая управлять синхронными двигателями с синусоидальной Э.Д.С. в замкнутой системе регулирования скорости.
Преимущества
Мощность до 630 кВт, исключительные рабочие характеристики, расширенные функциональные возможности... Открытость для всех коммуникационных сетей, приложений, пользователей... Altivar 71 предоставляет оригинальные решения, отвечающие любым индивидуальным требованиям.
Применение
Промышленность: транспортировка материалов, управление простым оборудованием.
Электроэнергетика и инфраструктура: RTU, автоматизация зданий.
Описание

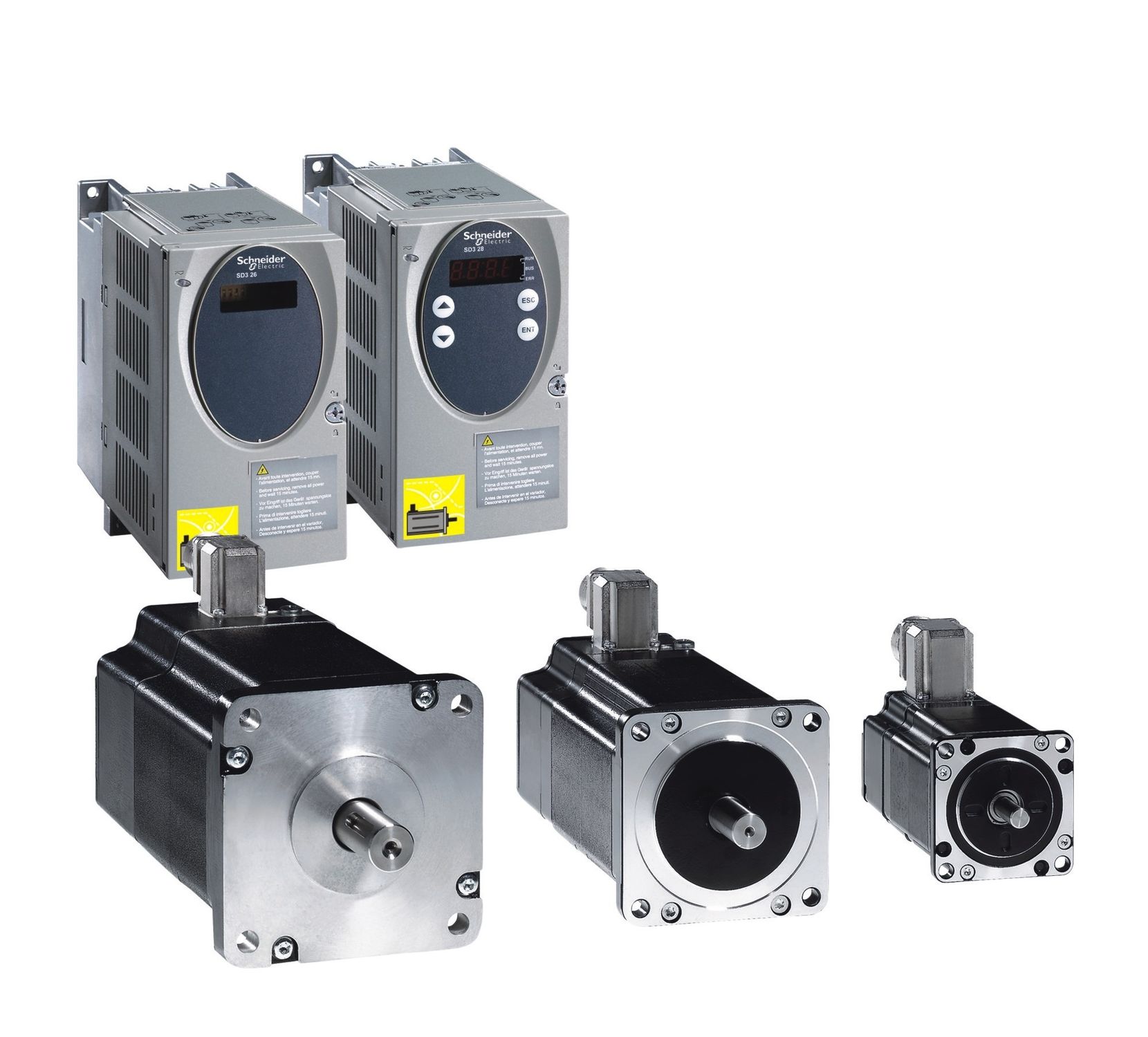

Действительная простота
Забудьте о системах энкодеров и программном обеспечении запуска
Компактный привод и высокоточный двигатель включены в пакет
Контрольные значения предварительно устанавливаются и контролируются при помощи ПЛК более высокого уровня или контроллера движения Schneider Electric
3-х фазные шаговые двигатели являются символом точности, мощности и надежности
В большинстве случаев не требуется редуктор благодаря высокому крутящему моменту
Сверхкомпактность
Lexium SD3 занимает очень мало места в шкафу управления
Компактность (высота x ширина x глубина: 145 x 72 x 140 мм)
Низкая цена соответствует малым размерам
Высокая гибкость
Два класса мощности, различные интерфейсы и многочисленные дополнительные и вспомогательные принадлежности До 6,8 A
Подходит для электропитания от сети напряжением от 1 до 115 В переменного тока и 230 В переменного тока (50/60 Гц)
Интерфейс полярности импульса (5 В и 24 В) или интерфейсы полевых шин (CANopen, CANopen Motionbus и Modbus или Profibus DP) SD3 также доступен с контролем вращения (в SD3 28 - встроенный)
Встроенные средства обеспечения безопасности
Функциональность «Safe Torque Off» предотвращает непреднамеренный запуск оборудования (согласно стандартам IEC/EN 61800-5-2 по безопасности оператора)
Подключение к электронике сохраняется, даже если функция «Safe Torque Off» активна. Возврат в исходное положение не обязательно
Преимущества
«Plug and Play» для упрощения автоматизации SD3 - это повсеместно применяемый шаговый привод. Пакет готов к эксплуатации за очень короткий промежуток времени. Подсоедините шаговый двигатель к приводу, задайте значение тока и разрешение шага – все готово!
Применение
Печатающее оборудование, станки для производства бумаги, упаковочные машины
Транспортировка, маркировка
Текстильная промышленность
Оборудование для производства продуктов питания и напитков
Lexium SD3 с превосходными показателями постоянной скорости идеально подходит, например, для сканирующих систем. Большой крутящий момент достигается даже при малых скоростях. Поэтому шаговый двигатель в особенности подходит для короткодействующего позиционирования, например для маркировки. Кроме того, обеспечивается высокий момент удержания, а это еще одно преимущество для подъемно-транспортных и прочих систем.
