Принцип работы

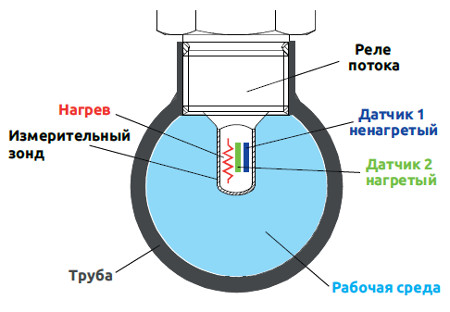

Принцип работы электронного реле потока основан на определении разности температур. В цилиндрическом измерительном зонде размещаются два датчика температуры. Датчики имеют оптимальный теплопроводный контакт с рабочей средой и хорошо теплоизолированы друг от друга. Один датчик постоянно нагревается от источника электропитания, в то время как другой датчик не нагревается и, соответственно, имеет температуру рабочей среды. Если рабочая среда находится в неподвижном состоянии, разница температур между двумя датчиками стабилизируется на постоянном уровне.
При перемещении рабочей среды происходит охлаждение нагретого датчика. Изменение разности температур между двумя датчиками зависит от скорости потока и является параметром, необходимым для контроля заданного значения потока. Сигнал передается на компаратор, который управляет выходным сигналом транзистора. При помощи потенциометра уровень выходного сигнала устанавливается на значение, соответствующее необходимой точке переключения потока. Если поток ниже этого предела, транзистор выдает выходной сигнал. На шестипозиционном светодиодном индикаторе отображается уровень удаления значений потока от заданной аварийной точки переключения.
Типичные области применения
- Защита насосов от «сухого хода»
- Контроль работы систем смазки
- Системы охлаждения и обогрева
- Системы кондиционирования воздуха
- Контроль на наличие разрывов труб
- Контроль на наличие утечек
Преимущества
- Отсутствие подвижных деталей в потоке
- Переключение при очень низких значениях потока
- Возможность работы в условиях высоких давлений
- Возможность работы с самыми разными
номинальными диаметрами труб
|
 |
|

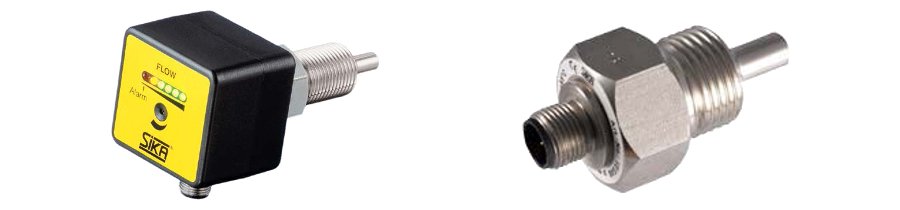

Электронные реле потока серии VE предназначены для контроля соответствия расхода жидкости заданным параметрам. Они работают на калориметрическом принципе и не имеют подвижных частей, что позволяет контролировать расходы жидкостей даже с механическими примесями. Электронные контроллеры потока серии VE имеют целый ряд достоинств: они отличаются прочной конструкцией, простотой эксплуатации и исключительно высокой надежностью.

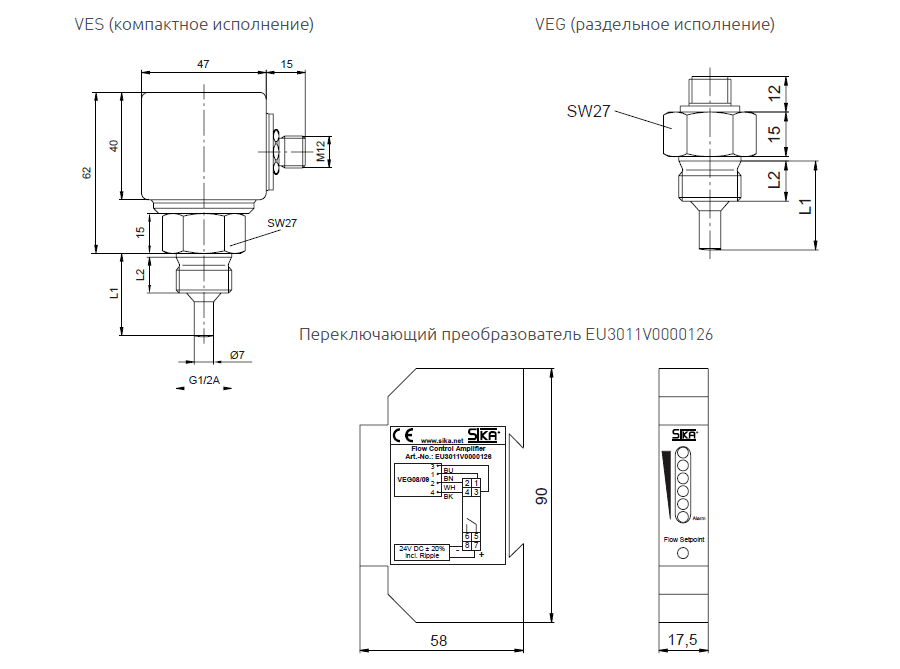

Реле потока легко встраивается непосредственно в технологическую линию с помощью резьбового соединения. Поскольку измерительные зонды предлагаются в двух вариантах длины, применение реле потока возможно в широком диапазоне номинальных диаметров и толщины стенок труб. Выпускается два варианта исполнения реле потока:
|

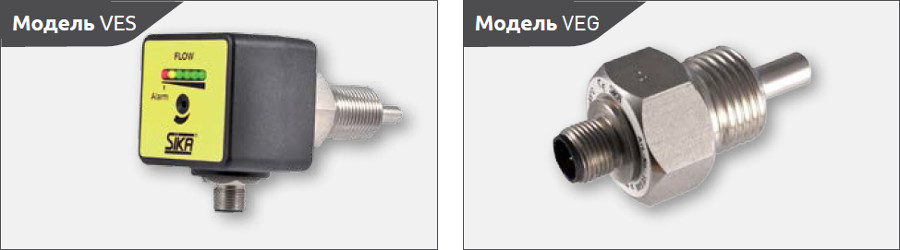

Компактное исполнение VES
В этом исполнении датчик потока и соответствующий переключающий преобразователь представляют собой единое целое. Это означает, что поток можно контролировать непосредственно в точке измерения.
Раздельное исполнение VEG
Датчик потока устанавливается на трубе и подключается к переключающему преобразователю с помощью соединительных проводов. Электронное устройство устанавливается на монтажную рейку. Таким образом, несколько точек измерения можно контролировать из единого центра.
|
|
