Механические поплавковые уровнемеры

Универсальное поплавковое решение для измерения уровня и раздела фаз

• Наиболее компактный байпасный индикатор уровня на рынке
• Прочная конструкция из нержавеющей стали
• Прочная конструкция для сложных рабочих условий (класс защиты IP 68)

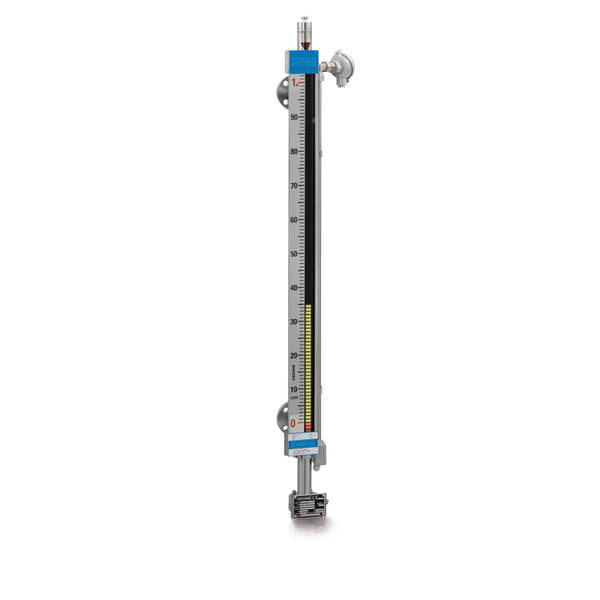

BM 26 – простой и надежный инструмент, сконструированный для определения уровня и раздела фаз. Индикация уровня осуществляется посредством изменения положения группы вертикально расположенных магнитных флажков или исходя из положения магнитного указателя. Этот прибор является идеальным решением для измерения уровня в труднодоступных зонах. Версия с футеровкой PTFE может использоваться при работе с кислотами.

Этот индикатор работает в широком диапазоне температур до 300°C и при высоком давлении до 12 МПа.

Отличительные особенности

• Конструкция из нержавеющей стали (опционально - соответствует стандарту NACE)
• Отработанная технология
• Температурный диапазон: -200…+300°C
• Диапазон давления: -0,1…12 МПа
• Диапазон плотности: 0.5…3 кг/л
• Материал поплавка: нерж.сталь 316L, 316 Ti и титан
• Шкала из нержавеющей стали с большим выбором разметок: м/см, фут/дюйм, %, объем и т.д.
• Меньше риск утечки, чем при конструкции из уровнемерного стекла – не требует технического обслуживания или техобслуживание минимально
• Прост в установке
• Идеально подходит для резервуаров с перегородками
• Опционально доступна индикация границ разделения
• Опционально предоставляются сертификаты для установок класса взрывозащиты EEx i или EExd

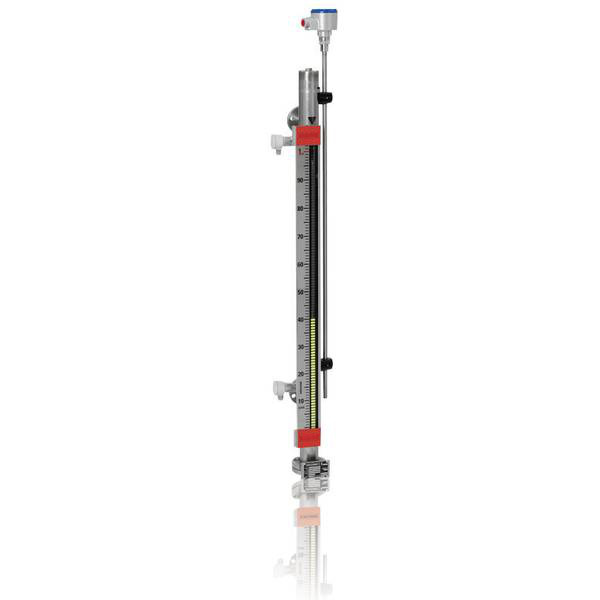

Байпасный индикатор уровня из нержавеющей стали для применений вплоть до 4 МПа

• Лучшее соотношение «стоимость» – «эксплуатационные характеристики»
• Конструкция из нержавеющей стали, включая направляющую индикатора (Hastelloy® C-276 по заказу)
• Прочная конструкция для сложных рабочих условий (класс защиты IP 68)

Байпасные индикаторы уровня – это простые, надежные устройства для индикации уровня жидкостей или передачи сведений о нем в систему контроля. Измерение уровня производится поплавком с магнитом, магнитное поле которого воздействует на колонку переворачивающихся флажков. На измерительной камере могут быть установлены выключатели с двумя устойчивыми состояниями для сигнализации предельных значений уровня.

Приборы в версии Basic идеально подходят для измерения жидкостей с диапазоном плотности от 0.75 до 1.19 г/см2, температурой до 150°С или давлении до 1,6 МПа. Значение уровня может быть передано в систему контроля с помощью аналогового преобразователя ER.

Приборы в версии Advanced идеально подходят для измерения жидкостей с диапазоном плотности от 0.54 до 2.0 г/см2 /, температурой до 300 °С или давлении до 4 МПа. Значение уровня может быть передано в систему контроля с помощью аналогового преобразователя ER или радарного/рефлекс-радарного уровнемера.

Отличительные особенности

• Лучшее соотношение «стоимость» – «эксплуатационные характеристики»
• Герметичный индикатор прибора (IP68) с четкими цветами и опциональной шкалой из нержавеющей стали
• Для применений вплоть до 4 МПа
• Конструкция из нержавеющей стали, включая направляющую индикатора (Hastelloy® C-276 по заказу)
• Проверенная, отработанная технология
• Устранение риска возникновения протечки по сравнению с мерными стеклами
• Простой монтаж
• Постоянная индикация уровня даже при отсутствии электропитания
• Индикатор прибора полностью изолирован от измеряемой среды за счет магнитной передачи положения поплавка
• Соответствуют последним Европейским техническим стандартам (например, NACE по заказу)
• Есть возможность заказа приборов взрывозащищенного исполнения
• Оптимальная конструкция: вес снижен до минимального значения

Байпасный индикатор уровня с рефлекс-радарным (TDR) уровнемером

• Идеально подходит для емкостей с перегородками
• Измеряет уровень, раздел фаз по отдельности и одновременно
• Дополнительный выносной корпус предоставляет пользователю неограниченный вид экрана дисплея

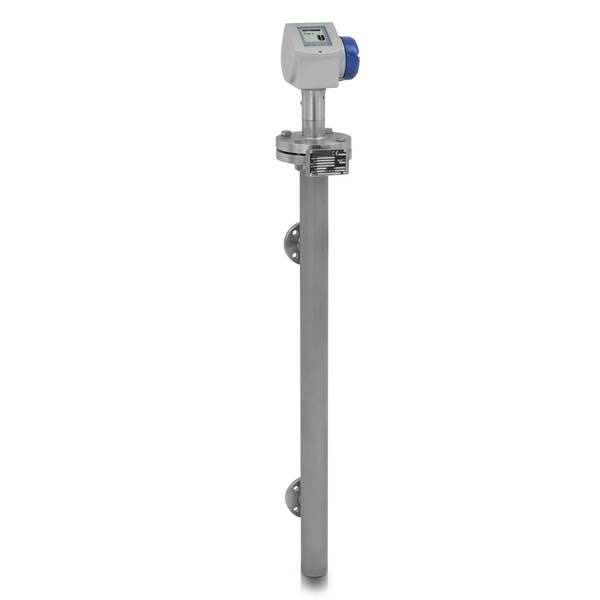

BM 26 F основан на проверенной и испытанной байпасной технологии для измерения уровня. Прибор способен производить надежное измерение даже при образовании пены, волнении поверхности измеряемого продукта, а также наличии препятствий в емкости. Прибор состоит из байпасной поплавковой измерительной системы BM 26 F и радарного TDR уровнемера OPTIWAVE 1300 C и способен определять дистанцию, уровень и объем жидкостей, и раздел фаз между жидкостями. Для отображения уровня используется местный индикатор (класс защиты IP 68), не требующий вспомогательной энергии.

При давлении 4...12 МПа и температурном диапазоне 200...300°C, мы рекомендуем использовать наш байпасный индикатор уровня BM 26A. Для жидкостей, у которых давление составляет более 12 МПа и температура более 300°C, мы рекомендуем наш индикатор уровня поплавкового типа BW 25. Для получения более подробной информации о радарных (TDR) уровнемерах, смотрите техническую информацию для OPTIFLEX 1300 C.

Преимущества

• Настроенная система, простота измерения
• Измерения не зависят от плотности
• Идеально подходит для емкостей с перегородками
• Стандартно прилагается программное обеспечение PACT и DTMs
• Измеряет с диэлектрической постоянной 1,4
• Дисплей может отображаться на 9 языках, даже на китайском, японском и русском языках
• Замена корпуса в рабочих условиях

Решения для измерительных сред с повышенным налипанием

• Может быть легко изолирован от рабочего процесса
• Два измерительных принципа в одном приборе
• Автономная локальная индикация со степенью защиты корпуса IP68

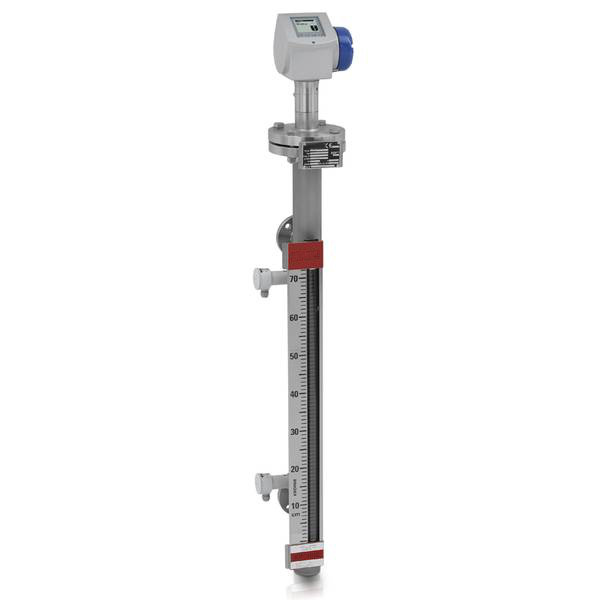

BM 26 W основан на проверенной и испытанной байпасной технологии для измерения уровня. Прибор состоит из байпасной поплавковой измерительной системы BM 26 W и радарного FMCW уровнемера OPTIWAVE 7300 C и способен определять дистанцию, уровень и объем жидкостей. Прибор способен производить надежное измерение даже при образовании пены, волнении поверхности измеряемого продукта, а также наличии препятствий в емкости. Для отображения уровня используется местный индикатор (IP 68), не требующий вспомогательной энергии.

При давлении от 4 до 12 МПа и температурном диапазоне 200...300°C, мы рекомендуем использовать наш байпасный индикатор уровня BM 26A. При давлении более 12 МПа и температуре более 300°C, мы рекомендуем наш индикатор уровня поплавкового типа BW 25. Для получения более подробной информации о радарных уровнемерах, смотрите техническую информацию для OPTIWAVE 7300 C.

Преимущества

• Настроенная система, простота измерения
• Измерительная система дублирования
• Идеально подходит для емкостей с перегородками
• Стандартно прилагается программное обеспечение PACT и DTMs
• Опционально доступен второй токовый выход
• Опционально доступны конечные переключатели
• Опционально предоставляются сертификаты по взрывозащите EEx i или EEx d
• Замена корпуса  в рабочих условиях

BW 25 механический уровнемер буйкового типа для измерения уровня и раздела фаз жидкостей.

Индикатор уровня BW25 работает по принципу измерения выталкивающей силы, воздействующей на тело, погруженное в жидкость. Длина тела, погруженного в жидкость (буйка), соот-ветствует диапазону измерения уровня. Буек, подвешенный на измерительной пружине, погружен в жидкость и на него, в соответствии с законом Архимеда, воздействует выталкивающая сила, эквивалентная массе вытесненной буйком жидкости. Изменению выталкивающей силы точно соответствует изменение длины пружины, которое преобразуется при помощи магнитной системы и передается на индикатор. Следует отметить, что использование магнитной передачи сигнала позволяет изолировать зону индикации от рабочей зоны, которая может находиться под большим избыточным давлением.

• Модульная конструкция, позволяющая заменить или дооснастить прибор без прерывания рабочего процесса
• Зона индикации изолирована от рабочей зоны под давлением
• Измерение уровня и раздела фаз
• Доступен съемный стержень 0.3 - 6 м (1 - 20 ft)
• Resistant to high pressures
• Устойчив к высоким давлениям ≤ 700 бар (10 000 psig ) и высоким температурам ≤ 400°C (752°F)
• Токовый выход от 4 до 20 мA и/или максимум 2 предельных выключателя

Применения

Прибор может применяться для измерения уровня различных сред, и пригоден для использования в экстремальных условиях окружающей среды.

• Температура '60 - +400°C ('76 - +752°F)
• Давление до 700 бар (5800 psig)

Если прибор не может быть установлен сверху емкости, например, из-за сильных возмущений при работе мешалки, то он может быть установлен сбоку в выносной колонке. В обоих случаях важно учитывать, что под фланцем имеется не измеряемая зона 340 мм, обусловленная конструктивными особенностями прибора.

Специальная версия прибора способна производить измерения уровня раздела фаз между двумя жидкостями с различными плотностями. В этом случае буек должен быть полностью погружен в среду. Минимальная разность плотностей двух жидкостей должна быть не менее 100 г/л.

Типичные измеряемые продукты:

• Вода и водные растворы
• Кислоты / щелочи
• Органические и неорганические растворители
• Все виды чистых жидкостей
