Турбинные расходомеры

Помехоустойчивость и износостойкость!

Серия Turbotron VT

Турбинные расходомеры серии Turbotron – это датчики для измерения потока или выполнения работ, связанных с дозированием жидкостей. Благодаря своей компактной конструкции, широкому диапазону измерений и впечатляющей точности датчики этой серии отличаются почти неограниченными возможностями применения. Серия Turbotron, в зависимости от исполнения, поставляется с номинальными диаметрами DN 15, DN 20, DN 25 и DN 40.

Преимущества

Особенно подходят и проверены в многочисленных серийных применениях благодаря:

Фиксированной частоте импульсов и, таким образом, почти полному отсутствию серийного разброса
Широкому диапазону измерений от 1:20 до 1:42 (в зависимости от модели) и, следовательно, возможности универсального применения
Высокой точности измерений и, соответственно, надежности результатов измерений
Наличию высококачественных сапфировых подшипников (в зависимости от модели), низкой степени износа и исключительно длительному сроку службы
Специально разработанным направляющим лопаткам для обеспечения равномерного обтекания ротора с четырех сторон и сокращению износа датчика (в зависимости от модели)
Любому монтажному положению и, следовательно, разнообразному применению
Постоянному диапазону рабочих температур до 150 °C (модификация VTP)
Компактным размерам
Проверке в многочисленных больших серийных применениях
Удобству обслуживания
Длительному сроку службы
Возможности измерения температуры (опционально)

Гибкость работы и отличная оснащенность

благодаря различным вариантам исполнения:

Исполнение из пластика, латуни и нержавеющей стали
Штекер или стационарный соединительный кабель
Усиленные подшипники и, следовательно, более продолжительный срок службы
Специальные подшипники для работы с малыми потоками

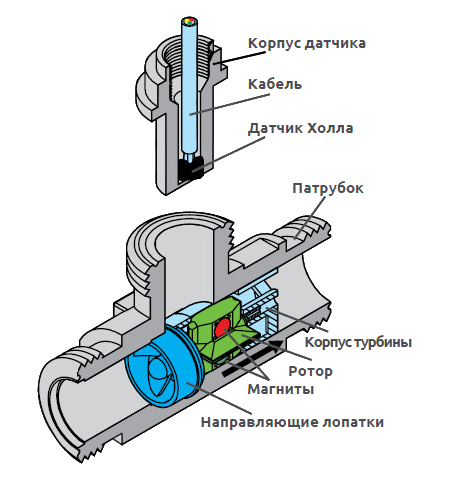

Принцип измерения

Жидкость, поступающая в турбинный расходомер, разделяется на отдельные струи направляющими лопатками. Эти струи попадают равномерно с разных сторон на ротор и приводят его в движение. Скорость вращения ротора преобразуется затем в электрический импульсный сигнал (частоту). На роторе закреплены магниты, и датчик Холла фиксирует вращение ротора. Турбинные датчики потока серии VTI имеют штифты из нержавеющей стали в роторе. Индуктивный бесконтактный датчик фиксирует вращение ротора.

В обоих случаях выдается частотный сигнал (прямоугольной формы), пропорциональный расходу.

Учитывая равномерное набегание потока на подшипник, действующие силы в значительной степени исключают друг друга, что сводит износ к минимуму. К тому же, сверхтвердые материалы подшипника – сапфир и твердосплавный металл – обеспечивают исключительно высокую долговечность.

Турбинные расходомеры для OEM решений

Серия VTY (в наличии!!!) >>>

Широкий диапазон измерений (1:30)
Частотный выходной сигнал, пропорциональный расходу
Любое монтажное положение
Практически не зависят от прямых участков
Нечувствительны к гидравлическим ударам

Встраиваемые турбинные расходомеры для OEM для серийного применения с питьевой водой - Серия VTY >>>

Турбина на сапфировых подшипниках для обеспечения длительного срока службы специально для серийных OEM решений
Корпус турбины выполнен из латуни или армированного стекловолокном пластика, внутренние части турбины выполнены из армированного стекловолокном пластика

Широкий диапазон измерений (1:30)
Частотный выходной сигнал, пропорциональный расходу
Любое монтажное положение
Практически не зависят от прямых участков
Нечувствительны к гидравлическим ударам

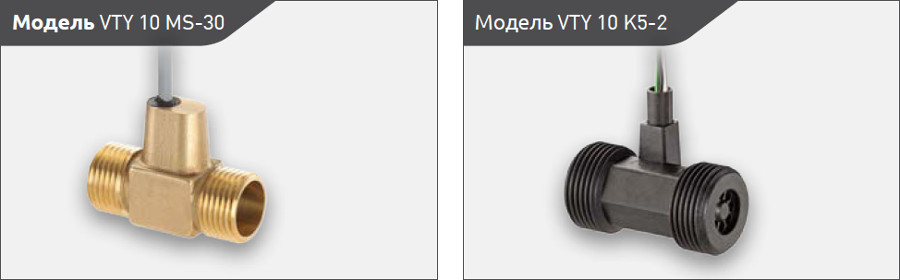

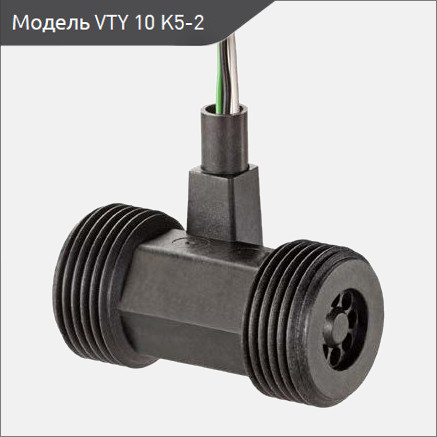

Технические характеристики	VTY 10 MS-30	VTY 10 K5-30 - 2
Диапазон измерений	1...30 л/мин
Погрешность измерений	±0,3 л/мин
Выход сигнала	от 0,7 л/мин	от 0,6 л/мин
Номинальный диаметр	DN 10
Номинальное давление	PN 10
Температура рабочей среды	Макс. 70 °C, кратковременная – 95 °C
Температура окружающей среды	0...70 °C
Технологическое соединение	G½ наружная резьба	G¾ наружная резьба
Датчик	Датчик Холла
Выходной сигнал	Частотный сигнал прямоугольной формы, открытый коллектор NPN
Коэффициент заполнения	50:50
Частота импульсов/ K-фактор	495 импульсов/л	530 импульсов/л
Электрическое соединение	Кабель, ПВХ, с двойной изоляцией, 1 м, опц. одножильный
Напряжение питания	4,5...24 В пост. тока
Материалы > Корпус турбины > Ротор > Магнит > Ось > Осевой подшипник > Радиальный подшипник	Латунь ПФО Noryl GFN3 Твердый феррит Нерж. сталь / Твердый сплав Сапфир Полиэфирэфиркетон Victrex	ПФО Noryl GFN3 ПФО Noryl GFN3 Твердый феррит Нерж. сталь / Твердый сплав Сапфир Полиэфирэфиркетон Victrex
Сертификация

Код заказа
Минимальная партия поставки 100 шт.	VY1030MSHN10A3	VY1030K5HN10A4

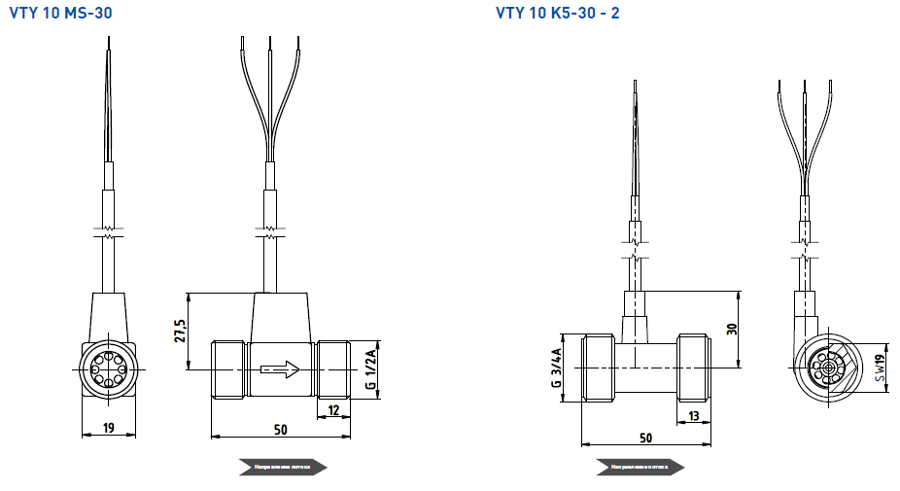

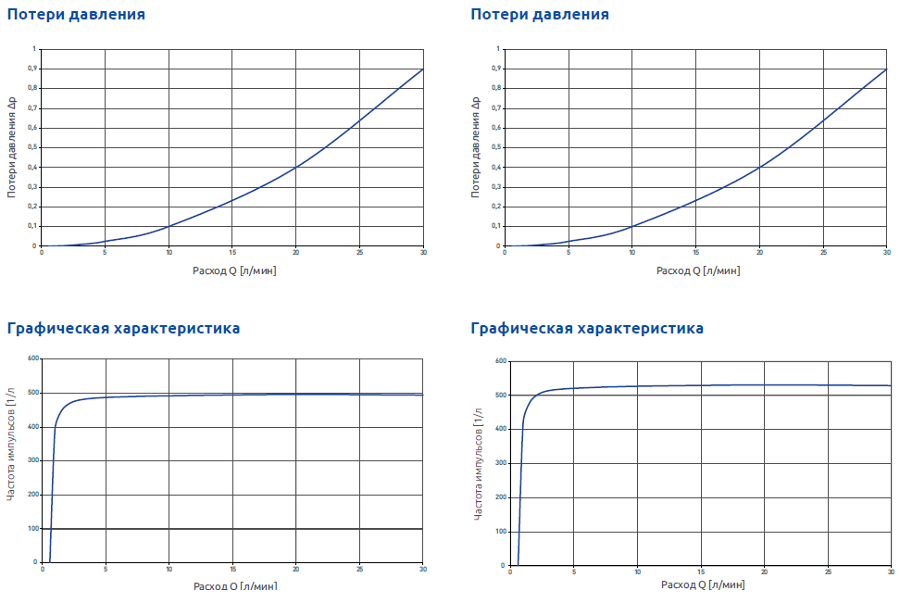

Размеры, графическая характеристика и потери давления

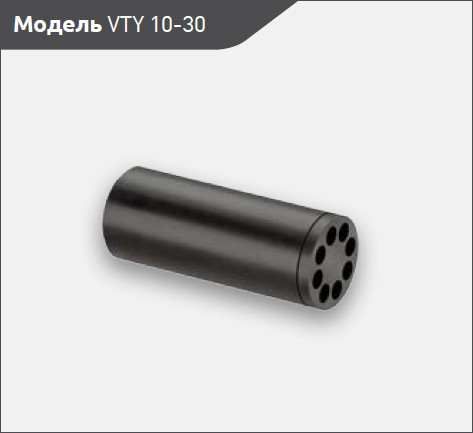

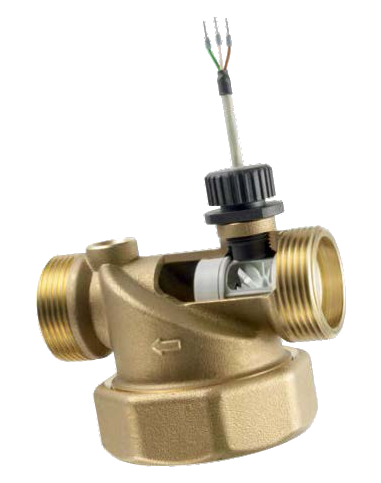

Вставные турбинные расходомеры для OEM для серийного применения с питьевой водой - Серия VTY >>>

Вставные турбинные расходомеры для монтажа в арматуре или коллекторах
Турбина установлена на сапфировых подшипниках для обеспечения длительного срока службы специально для серийных OEM решений
Надежный армированный стекловолокном пластик обеспечивает максимальную прочность и производительность
Широкий диапазон измерений (1:30)
Считывание данных с турбинки осуществляется через отдельный датчик Холла
Частотный выходной сигнал, пропорциональный расходу
Любое монтажное положение
Практически не зависят от прямых участков
Нечувствительны к гидравлическим ударам

Технические характеристики
Диапазон измерений	1...30 л/мин
Выход сигнала	от 0,7 л/мин
Погрешность измерений	±0,3 л/мин
Номинальный диаметр	DN 10
Номинальное давление	Зависит от арматуры / коллектора
Температура рабочей среды	Макс. 85 °C, кратковременная – 95 °C
Температура окружающей среды	0...70 °C
Выходной сигнал	Частотный сигнал прямоугольной формы
Коэффициент заполнения	50:50
Частота импульсов/ K-фактор	495 импульсов/л
Материалы > Корпус турбины > Ротор > Магнит > Ось > Осевой подшипник > Радиальный подшипник	ПФО Noryl GFN1630 ПФО Noryl GFN3 Твердый феррит Нерж. сталь / Твердый сплав Сапфир Полиэфирэфиркетон Victrex
Сертификация

Код заказа
Минимальная партия поставки 100 шт.	VY1030K50000YY

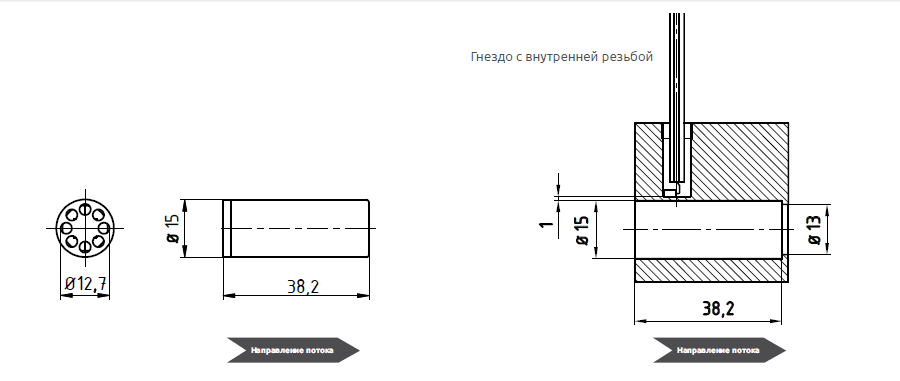

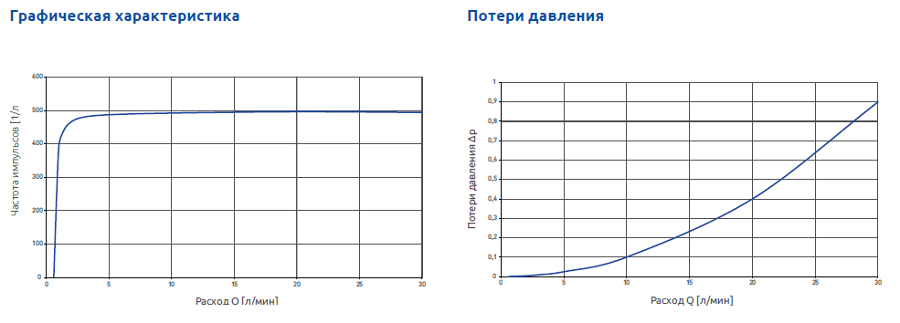

Размеры, графическая характеристика и потери давления

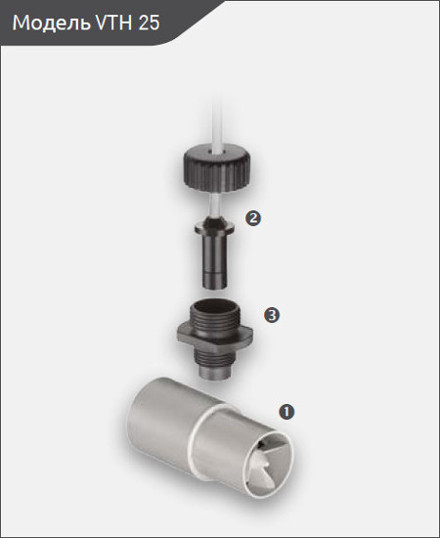

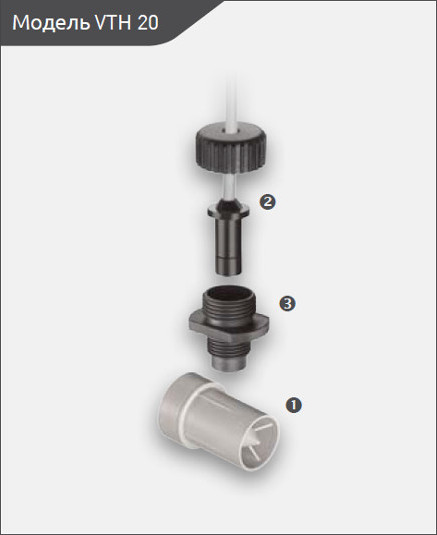

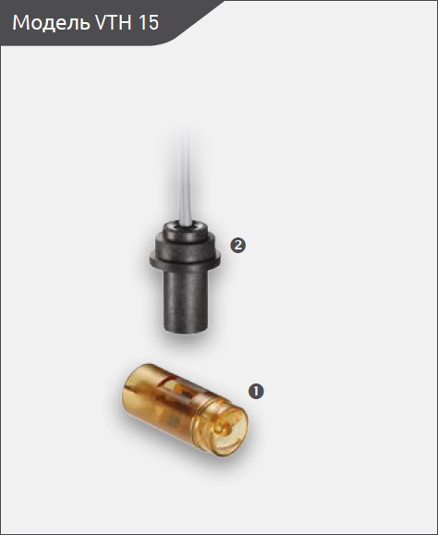

Вставные турбинные расходомеры - Серия Turbotron VTH >>>

Технические характеристики

Вставная турбина	Модель VTH 15	Модель VTH 20	Модель VTH 25
Диапазон измерения	2 ... 40 л/мин. макс. 20 л/мин при работе в непрерывном режиме	1 ... 42 л/мин. макс. 25 л/мин при работе в непрерывном режиме	4 ... 160 л/мин. макс. 80 л/мин при работе в непрерывном режиме
Погрешность измерения	±1 % от диапазона	±1 % от диапазона (до 15 л/мин) ±3 % от диапазона (от 15 л/мин)	±5 % от диапазона
Повторяемость	±0,2 %	±0,2 %	±0,5 %
Выход сигнала	от 0,3 л/мин	от 0,25 л/мин < 20 л/ч	< 1 л/мин
Температура рабочей среды	Макс. 85 °C	Макс. 60 °C	Макс. 85 °C
Номин. диаметр	DN 15	DN 20	DN 25
Потери давления	ок. 500 мбар при 20 л/мин	< 250 мбар при 42 л/мин	< 100 мбар при 80 л/мин
Материалы > Корпус турбины > ротор > Оснащение ротора > Подшипники	Полиэфиримид ULTEM Полиэфиримид ULTEM Твердый ферритовый магнит Сапфир / твердый сплав	PPO Noryl GFN 1630V PC Makrolon Твердый ферритовый магнит Сапфир/ ПА/ Нерж. сталь 1.4539	PPO Noryl GFN 1630V PPO Noryl GFN 1520V Твердый ферритовый магнит Сапфир/ ПА/ Нерж. сталь 1.4539
Код заказа
	AD3004	VT20Z000000001	VT25Z000000021

Технические характеристики

Датчик Холла
Ном. частота имп. Частотный выход	855 импульсов / л Открытый коллектор NPN	232 импульсов / л Открытый коллектор NPN	65 импульсов / л Открытый коллектор NPN
Напряжение питания	4,5 ... 24 В пост. тока	10 ... 30 В пост. тока (опцион. 4,5 ... 26,5 В пост. тока)	10 ... 30 В пост. тока (опцион. 4,5 ... 26,5 В пост. тока)
Электрическое соединение	Кабель, ПВХ, 1,5 м, экранированный (T_макс= 70 °C)	Кабель, ПВХ, 2,0 м, экранированный (T_макс= 75 °C)	Кабель, ПВХ, 2,0 м, экранированный (T_макс= 75 °C)
Номин. давление	PN 10	PN 10	PN 10
Технол. соединение	Гильза Ø 15 мм	смотри Гильза для установки датчика Холла
Материал гильзы	ПФО Noryl GFN 3	смотри Гильза для установки датчика Холла
Материал уплотнит. кольца	Бутадиенакрилонитрильный каучук	смотри Гильза для установки датчика Холла
Код заказа
	VT2000	VT2228	VT2228

Технические характеристики

Гильза для установки датчика Холла
Технолог. соединение	G⅜ A	G⅜ A
Материал гильзы	ПФО Noryl GFN 1630 V	ПФО Noryl GFN 1630 V
Материал уплотнит. кольца	EPDM (этилен-пропилен монодиен)	EPDM (этилен-пропилен монодиен)
Код заказа
Мин. заказ 50 шт.	VT25Z000000002	VT25Z000000002

Приведенные выше параметры могут варьироваться из-за геометрии арматуры.

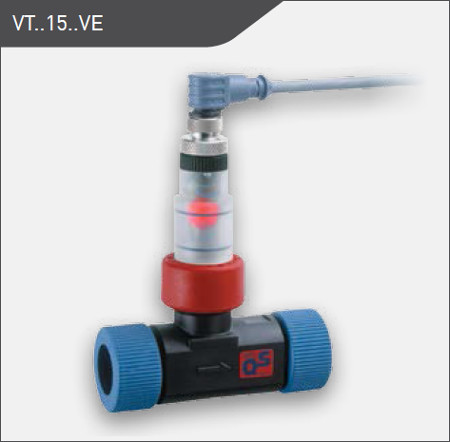

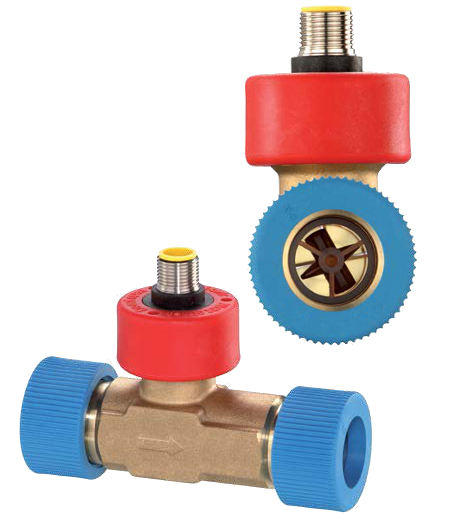

Серия Turbotron VT

Turbotron VT15 >>>

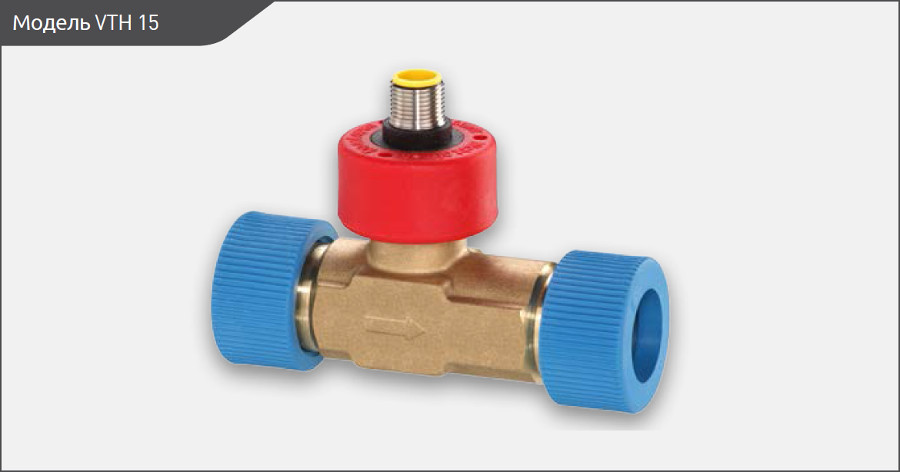

Модели VTH / VTP / VTI 15

Материалы

	В контакте со средой	VTH 15 K5-..	VTH 15 MS-..	VTP 15 MS-..	VTP 15 VA-..	VTI 15 K5-..	VTI 15 MS-..
Патрубок	✔	ПФО Noryl GFN3	Латунь	Латунь	Нерж. Сталь 1.4571	ПФО Noryl GFN3	Латунь
Корпус датчика	✔	ПФО Noryl GFN3		Латунь	Нерж. Сталь 1.4571	ПФО Noryl GFN3
Накидная гайка		ПА 66		Латунь	---	ПА 66
Корпус турбины / ротор	✔	Полиэфиримид ULTEM		ПЭЭК Victrex 450G		Полиэфиримид ULTEM
Уплотнительное кольцо / прокладка	✔	NBR (бутадиен- нитрильный каучук)		Фторкаучук		NBR (бутадиен- нитрильный каучук)
Система подшипников / ось	✔	Ось из Arcap AP1D со штифтами из твердого сплава в сапфировых подшипниках
Опора подшипников	✔	Arcap AP1D
Оснащение ротора	✔	Твердый ферритовый магнит				Штифты из нержавеющей стали
Датчик температуры (опционально)	✔	Латунь или нержавеющая сталь 1.4571				Латунь или нержавеющая сталь 1.4571
Сетчатый фильтр (опционально)	✔	Полиоксиметилен / Нержавеющая сталь				Полиоксиметилен / Нержавеющая сталь

Технические характеристики

	VTH 15 Бюджетное решение для стандартного и серийного применения		VTP 15 Для высоких температур и давления		VTI 15 С ротором без магнитов для высокой точности измерений и высокого разрешения
Материал патрубка	Латунь	Пластмасса, ПФО	Латунь	Нержавеющая сталь	Пластмасса, ПФО	Латунь
Диапазон измерений	2 ... 40 л/мин, при непрерывном режиме работы макс. 20 л/мин
Погрешность измерений	±0,4 л/мин		±0,4 л/мин в диапазоне 2 ... 20 л/мин		±0,2 л/мин
Повторяемость	±0,1 л/мин		±0,1 л/мин		±0,05 л/мин
Выход сигнала	от 0,3 л/мин
Темп-ра раб. среды	Макс. 85 °C		Макс. 150 °C		Макс. 85 °C
Номин. давление	PN 10		Pмакс = 300 бар		PN 10
Номин. диаметр	DN 15
Технологическое соединение	G¾ наружная резьба, накидные гайки и прокладки			G¾ наружная резьба или G¾ внутренняя резьба	G¾ наружная резьба, накидные гайки и прокладки
Датчик	Датчик Холла		Датчик Холла		Индуктивный бесконтактный переключатель
Выходной сигнал > Частота импульсов/ K-фактор > Разрешение > Форма сигнала > Ток сигнала	855 импульсов/л 1,2 мл/импульс Сигнал прямоугольной формы Открытый коллектор NPN макс. 10 мА		915 импульсов/л 1,1 мл/импульс Сигнал прямоугольной формы Открытый коллектор NPN макс. 10 мА		1795 импульсов/л 0,6 мл/импульс Сигнал прямоугольной формы Открытый колл-р PNP или NPN макс. 50 мА
Электрическое соединение	Кабель, ПВХ, 1,5 м, экранированный (T = 70 °C) или 4-х конт-й штекер M12 x 1		Кабель, силиконовый, 1,5 м, экранированный (T = 150 °C)		Кабель, ПВХ, 2 м, экранированный (T = 70 °C) или 4-х конт-й штекер M12 x 1
Напряжение питания	4,5 ... 24 В пост. тока				10 ... 30 В пост. тока
Степень защиты	IP54
Макс. размер частиц в рабочей среде	0,5 мм
Опции
Сетчатый фильтр	Шляпообразный, размер ячейки фильтра – 0,5 мм T_макс = 60 °C (продолжительный режим работы) T_макс = 85 °C (макс. 1 ч)				Шляпообразный, размер ячейки фильтра – 0,5 мм T_макс = 60 °C (продолжительный режим работы) T_макс = 85 °C (макс. 1 ч)
Встроенный датчик температуры	Pt100 или Pt1000, 3-х проводная схема, Класс B (Класс A под заказ), Кабель, ПВХ, 2 м, экранированный или 3-х контактный штекер M8				Pt100 или Pt1000, 3-х проводная схема, Класс B (Класс A под заказ), Кабель, ПВХ, 2 м, экранированный или 3-х контактный штекер M8
Сертификация

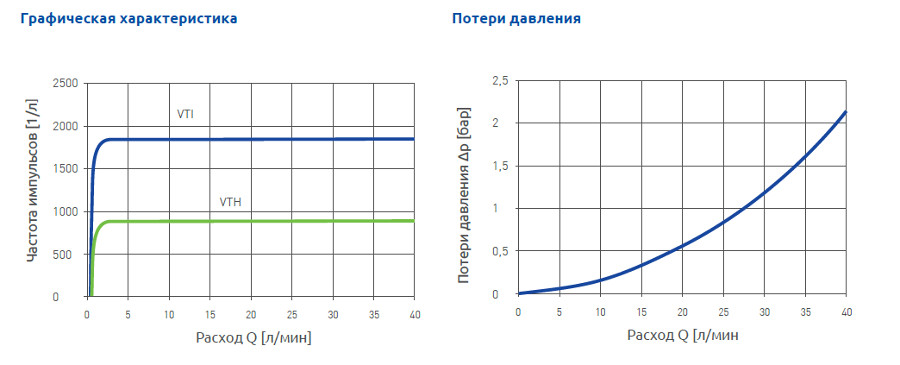

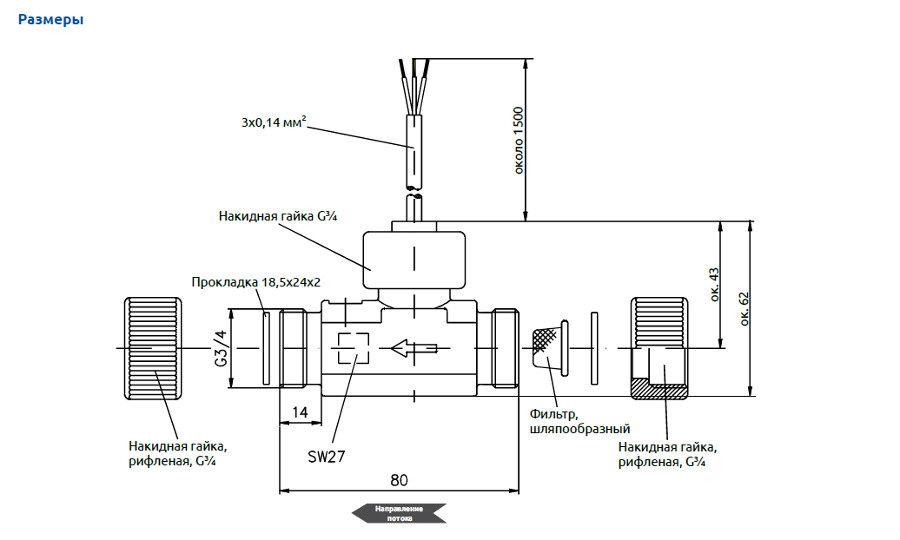

Размеры, графическая характеристика и потери давления

Код заказа

Пример заказа		VT1541	K5	I	P	P	0	A4	H*	A*
Тип
VT 15		VT 1541
Материал патрубка
ПФО Noryl (только VTH или VTI) Латунь Нержавеющая сталь (только VTP)			K5 MS VA
Исполнение
VTI VTH VTP				I H D
Выходной сигнал
PNP (только VTI) NPN					P N
Электрическое соединение
Кабель 4-х контактный штекер M12 x 1						P S
Дополнительный датчик температуры
Нет	Нет						0
Pt100	3-х контактный штекер M8	MS VA					B C
Pt100	Стационарный кабель	MS VA					2 9
Pt1000	3-х контактный штекер M8	MS VA					D E
Pt1000	Стационарный кабель	MS VA					7 A
Технологическое соединение
G¾, наружная резьба G¾, внутренняя резьба (только для VTP с исполнением из нержавеющей стали)								A4 I4
Опции
Фильтр
Сетчатый фильтр Без фильтра									H 0
Электроника
Включая преобразователь 4 ... 20 мА > для расхода 0...5 л/мин > для расхода 0...10 л/мин > для расхода 0...20 л/мин > для расхода 0...40 л/мин Переключающий выход VE Переключающий выход VE с импульсным выходом Исполнение для работы с локальным индикатором типа TD 32500 (индикатор заказывается отдельно)										A B C D 6 7 4

* Если у Вас нет необходимости заказывать дополнительное оборудование, не указывайте соответствующие цифры и буквы в коде заказа..

Дополнительное оборудование

Дополнительное оборудование
Встроенный датчик температуры со штекером M8 термометр сопротивления Pt100 или Pt1000, класс B, 3-х проводной, материал погружаемой трубки – латунь или нержавеющая сталь
Встроенный датчик температуры с жестким кабелем, термометр сопротивления Pt100 или Pt1000, класс B, позистор или термистор под заказ, материал погружаемой трубки – латунь или нержавеющая сталь
Шляпообразный сетчатый фильтр для установки на входе

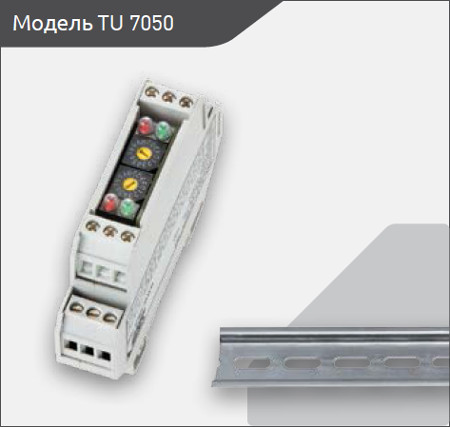

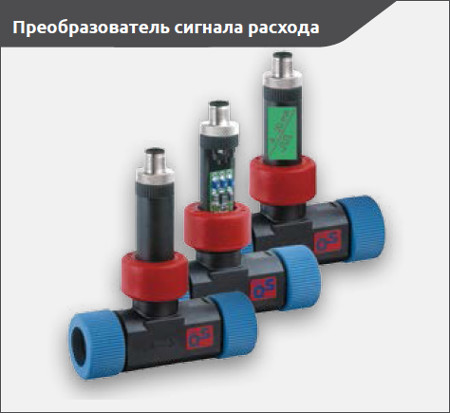

Преобразователь сигнала расхода для турбинных датчиков потока, аналоговый выход 4 ... 20 мА	Преобразователь сигнала Turbotron AI

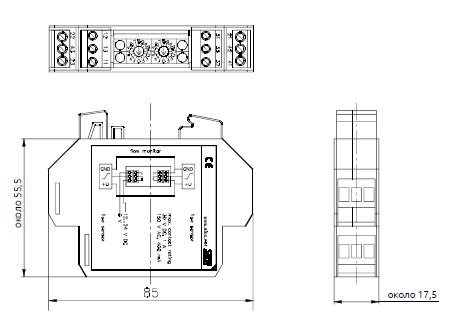

Турбинное реле потока (с контактом)	Турбинное реле потока с переключающим выходом, Turbotron VE

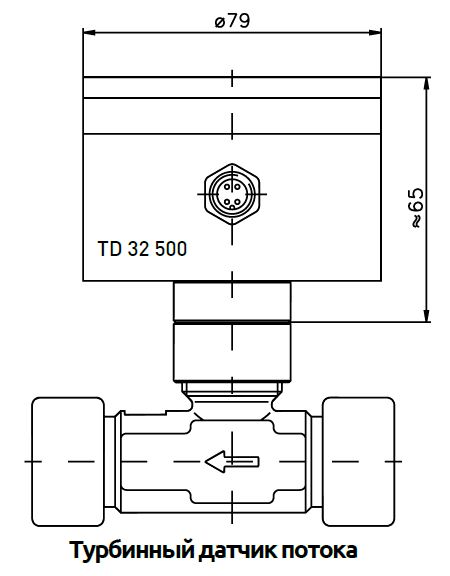

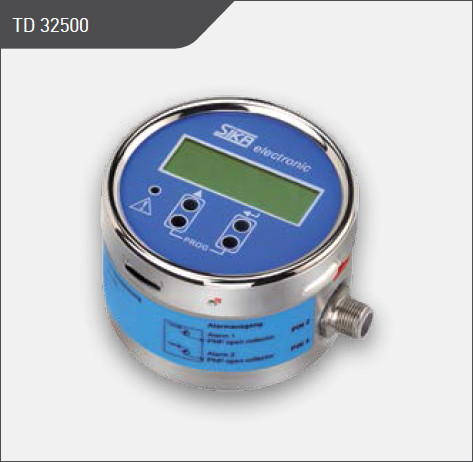

Исполнение для локального индикатора TD 32500	Локальный индикатор TD 32500
Под заказ поставляются
Дополнительные уплотнения	NBR (бутадиен-нитрильный каучук) FKM (фторкаучук) EPDM (этилен-пропилен монодиен)

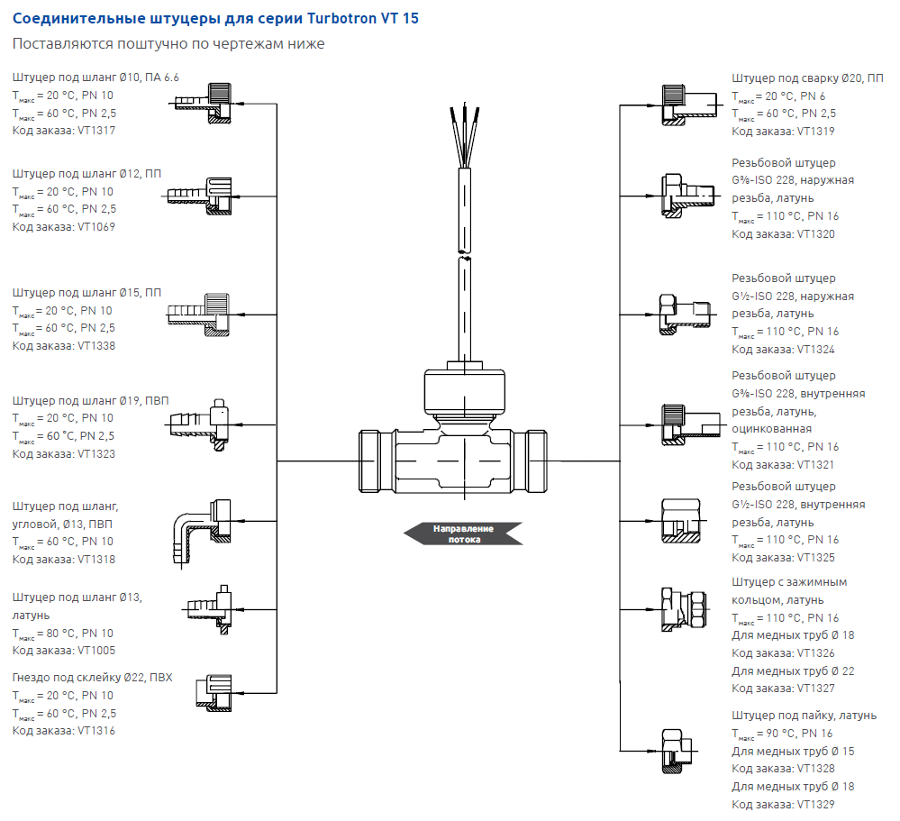

Принадлежности

Соединительный кабель для серии Turbotron VT 15

Принадлежности	Длина	Код заказа
Соед. кабель для турбинного датчика потока c 4-х контактным кабельным гнездом M12 x 1; угловой литой кабельный ввод; экранированный, в полиуретане (Т_макс = 70 °С), сертифицированный UL (США)	3 м 5 м 10 м	XVT2053 XVT2009 XVT2070
4-х контактное кабельное гнездо M12 x 1, угловое, в разобранном виде		VT 1331
Соед. кабель для датчика температуры с 3-х контактным кабельным гнездом M8, литой кабельный ввод; в полиуретане (Т_макс = 90 °C), сертифицированный UL (США)	2 м 5 м 10 м	XVT2190 XVT2191 XVT2192

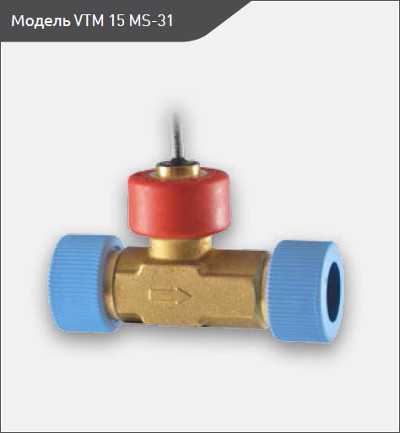

Turbotron VTM 15 MS-31 >>>

Модель VTM 15 MS-31

Расходомеры модели VTM 15 MS-31 разработаны для измерения расхода жидкостей в солнечных водонагревательных системах отопления и водоснабжения. Расходомеры модели VTM 15 MS-31 отличаются компактными размерами и высокой точностью измерений. По сравнению с обычными водомерами они обладают следующими неоспоримыми преимуществами:

Датчик температуры может быть интегрирован в корпус турбины, что дает возможность избежать дополнительных расходов на установку.
Максимальная температура рабочей среды составляет 120 °C, что гарантирует достаточную безопасность и надежность при любых условиях эксплуатации.

	В контакте со средой	Модель VTM 15 MS-31
Патрубок	✔	Латунь
Корпус датчика	✔	Латунь
Накидная гайка	✔	ПА
Корпус турбины / ротор	✔	ПЭЭК Victrex
Уплотнительное кольцо / прокладка	✔	Фторкаучук
Система подшипников / ось	✔	Ось из Arcap AP1D со штифтами из твердого сплава в сапфировых подшипниках
Опора подшипников	✔	Arcap
Лопасти турбинки	✔	Твердые ферритовые магниты
Датчик температуры (опционально)	✔	Латунь

Технические характеристики

Технические характеристики
Диапазон измерений	2 ... 20 л/мин
Погрешность измерений	±0,4 л/мин
Повторяемость	±0,1 л/мин
Выход сигнала	от 0,3 л/мин
Температура рабочей среды	Макс. 120 °C
Номинальное давление	PN 10
Номинальный диаметр	DN 15
Технологическое соединение	G¾, наружная резьба, накидные гайки
Датчик	Датчик Холла
Выходной сигнал > Частота импульсов/ K-фактор > Разрешение > Форма сигнала > Ток сигнала	915 импульсов/л 1,1 мл/имп Сигнал прямоугольной формы, открытый коллектор NPN Макс. 10 мА
Электрическое соединение	Кабель, ПВХ, 1,5 м, экранированный, (T_макс = 80 °C)
Напряжение питания	4,5 ... 24 В пост. тока
Степень защиты	IP54
Макс. размер частиц в рабочей среде	0,5 мм
Размеры (без накидных гаек)	80 мм x 76 мм (длина x высота)
Опции
Встроенный датчик температуры	Pt100 / 3-х проводная схема или Pt1000 / 2-х проводная схема, кабель, ПВХ, 1,5 м, экранированный (T_макс = 80 °C)

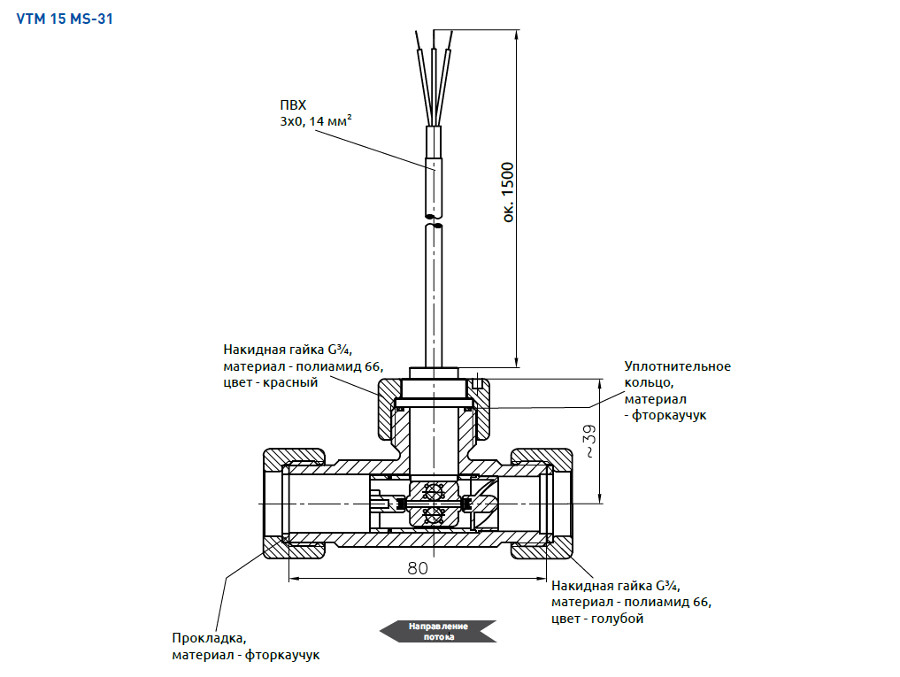

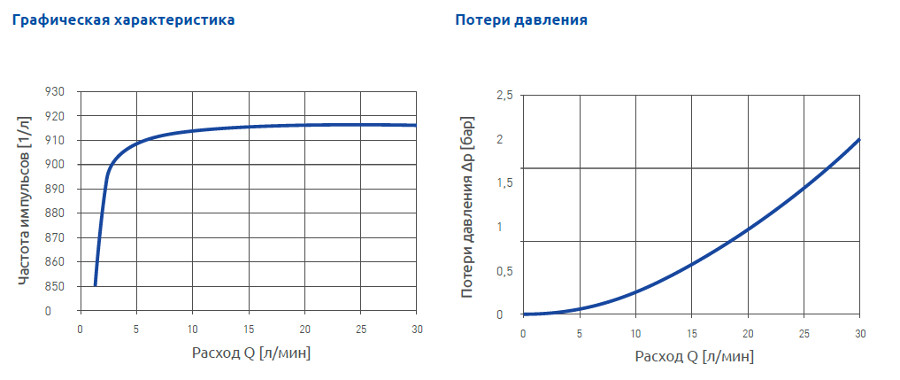

Размеры, графическая характеристика и потери давления

Код заказа

Код заказа
VTM 15 MS-31	VT1531MSMNP0A4

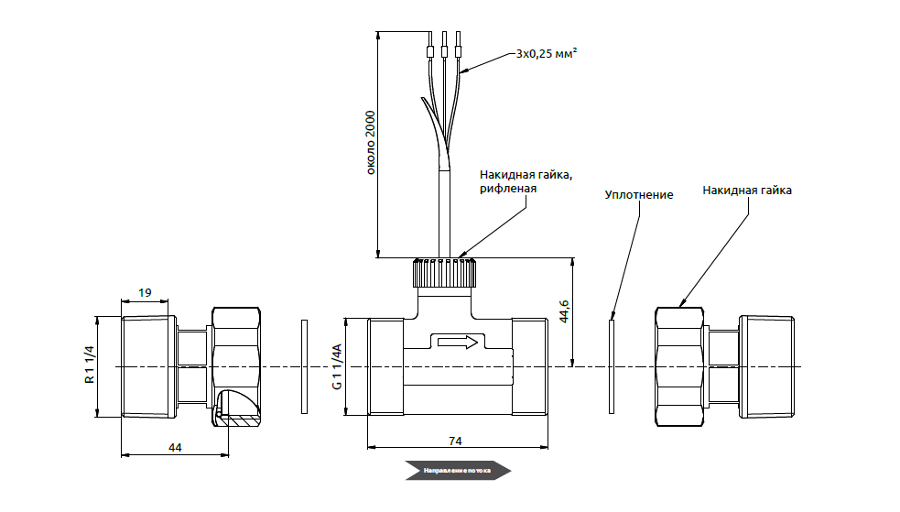

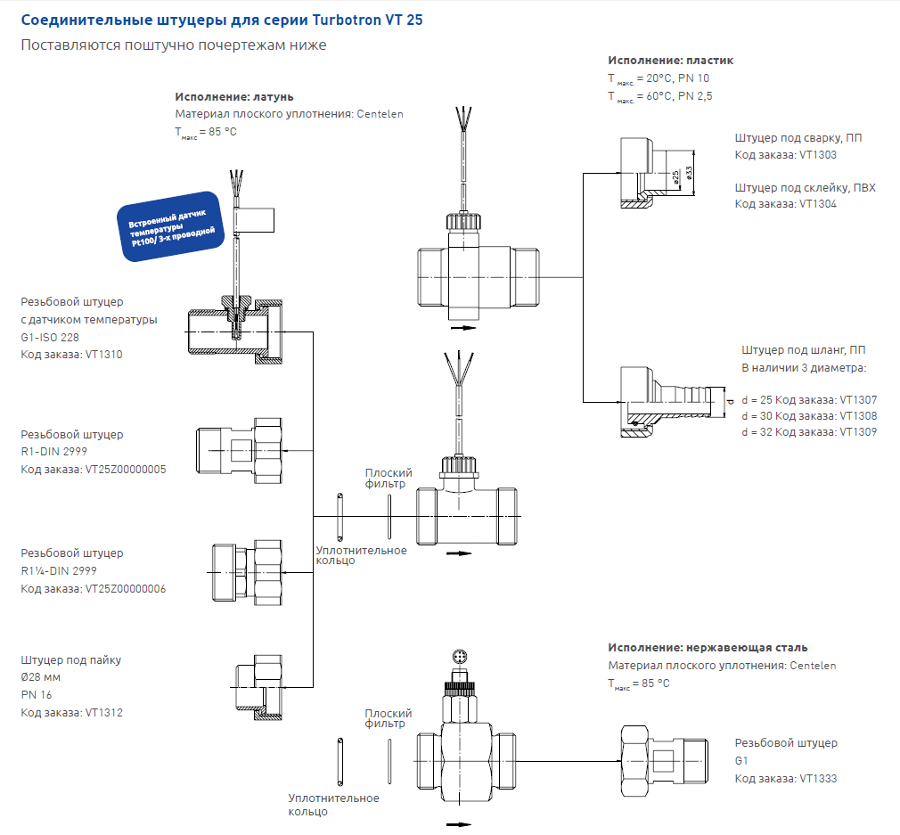

Turbotron VT25 >>>

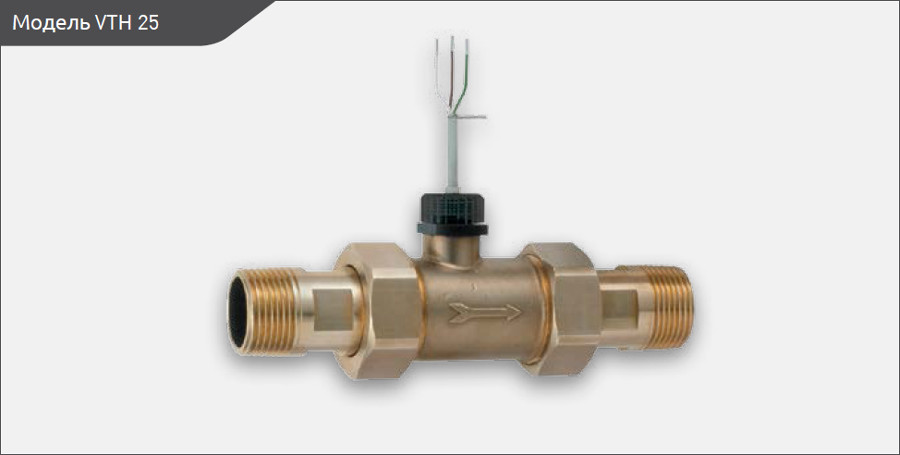

Модели VTH / VTM / VTI 25

Материалы

	VTH 25 MS-180	VTH 25 K6-180	VTM 25 MS-180	VTM 25 VA-180	VTI 25 MS-180	VTI 25 K6-180
Патрубок	Латунь, CW602N	Полипропилен	Латунь, CW602N	Нержавеющая сталь 1.4571	Латунь, CW602N	Полипропилен
Корпус турбины	ПФО Noryl GFN 1630V				ПФО Noryl GFN 3V
Турбинка	ПФО Noryl GFN 1520V				ПФО Noryl GFN 2V
Оснащение ротора	Твердые ферритовые магниты				Нержавеющая сталь 1.4305
Ось	Нержавеющая сталь 1.4539
Подшипники	Сапфир/ ПА
Корпус для датчика Холла	ПФО Noryl GFN 1630V		Латунь, CW602N	Нержавеющая сталь 1.4571	ПА 66, натуральный
Уплотнительное кольцо	EPDM (этилен-пропилен монодиен)
Сетчатый фильтр (опционально) Уплотнительное кольцо сетчатого фильтра (опционально)	Нержавеющая сталь 1.4301 EPDM (этилен-пропилен монодиен)		Нержавеющая сталь 1.4301 EPDM (этилен-пропилен монодиен)
Распорная втулка		Полипропилен				Полипропилен

Технические характеристики

Опции
	VTH 25 Бюджетное решение для стандартного и серийного применения		VTM 25 Для высокого давления, штекерное соединение		VTI 25 Ротор без магнитов, штекерное соединение
Материал патрубка	Латунь	ПФО	Латунь	Нержав. сталь	Латунь	ПФО
Диапазон измерений	4 ... 160 л/мин, при непрерывном режиме работы макс. 80 л/
Погрешность измерений	±5 % от измеренного значения (до 5 л/мин – 7 % от измеренного значения)
Повторяемость	±0,5 %
Выход сигнала	< 1 л/мин
Температура рабочей среды	Макс. 85 °C	Макс. 80 °C / 2 бар Макс. 60 °C / 5 бар Макс. 30 °C / 10 бар	Mакс. 85 °C		Mакс. 60 °C	Mакс. 60 °C / 5 бар Mакс. 30 °C / 10 бар
Номинальное давление	PN 10		PN 50		PN 10
Номинальный диаметр	DN 25
Технологическое соединение	G 1¼, наружная резьба, обязательно требуются дополнительные соединительные штуцеры *
Датчик	Датчик Холла		Датчик Холла		Индуктивный бесконтактный переключатель
Выходной сигнал > Частота импульсов/ K-фактор > Разрешение > Форма сигнала > Ток сигнала	65 импульсов/л 15 мл/импульс Сигнал прямоугольной формы Открытый коллектор NPN Макс. 19 мА		65 импульсов/л 15 мл/импульс Сигнал прямоугольной формы Открытый коллектор NPN Макс. 19 мА		65 импульсов/л 15 мл/импульс Сигнал прямоугольной формы Открытый коллектор PNP Макс. 200 мА
Электрическое соединение	Кабель, ПВХ, 2 м, экранированный (T = 75 °C)		4-х контактный штекер M12 x 1
Напряжение питания	10 ... 30 В пост. тока, опционально 4,5...26,5 В пост. тока		6,5 ... 24 В пост. тока, с защитой от короткого замыкания и защитой от неправильной полярности		10 ... 30 В пост. тока
Степень защиты	IP54
Макс. размер частиц в рабочей среде	< 0,63 мм
Сетчатый фильтр	Плоский фильтр, размер ячейки фильтра – 0,63 мм

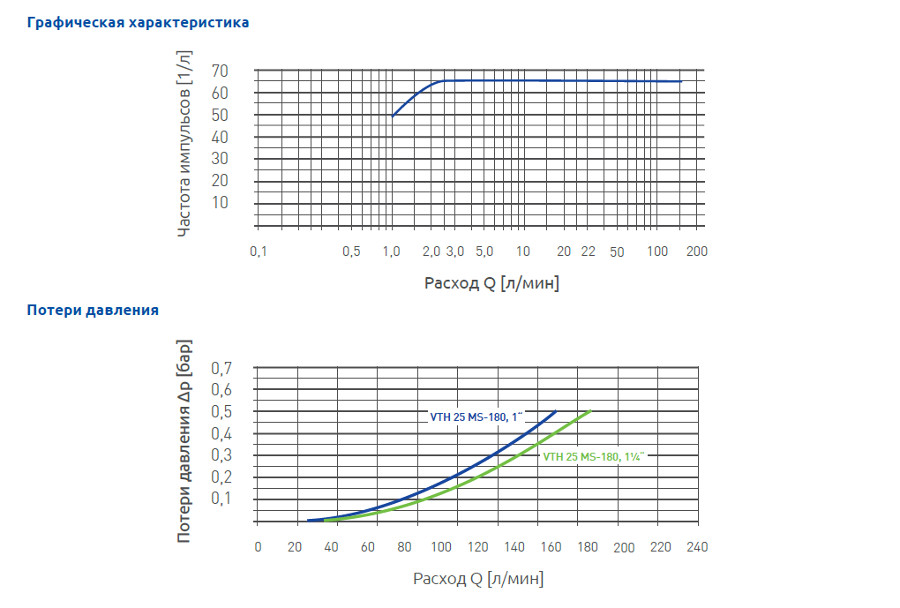

Размеры, графическая характеристика и потери давления

Дополнительное оборудование

Дополнительное оборудование
Сетчатый фильтр с уплотнительным кольцом для установки на входе
Преобразователь сигнала расхода для турбинных расходомеров, аналоговый выход 4 ... 20 мА	Преобразователь сигнала Turbotron AI
Турбинное реле потока (с контактом)	Турбинное реле потока с переключающим выходом, Turbotron VE
Исполнение для локального индикатора TD 32500	Локальный индикатор TD 32500

Код заказа

Пример заказа	VT 2511	MS	HN	P000	F*	E*
Тип
VT 25	VT 2541
Материал патрубка
Латунь Пластик, ПП Нержавеющая сталь		MS K6 VA
Вариант исполнения
VTH Стандарт 10 ... 30 В пост. тока Опция 4,5 ... 26,5 В пост. тока VTM VTI			HN HK MN IP
Электрическое соединение
Кабель (только для VTH) 4-х контактный штекер M12 x 1 (только для VTM, VTI)				P000 S000
Опции
Фильтр
Плоский фильтр (только для исполнений из латуни и нержавеющей стали) Без фильтра					F 0
Электроника
Включая преобразователь 4 ... 20 мА > для расхода 0...60 л/мин > для расхода 0...100 л/мин > для расхода 0...160 л/мин Переключающий выход VE Переключающий выход VE с импульсным выходом Исполнение для работы с локальным индикатором типа TD 32500 (индикатор заказывается отдельно)						E F G 6 7 4

* Если у Вас нет необходимости заказывать дополнительное оборудование, не указывайте соответствующие цифры и буквы в коде заказа.

Принадлежности

Принадлежности	Длина	Код заказа
Соед. кабель для турбинного датчика потока c 4-х контактным кабельным гнездом M12 x 1; угловой литой кабельный ввод; экранированный, в полиуретане (Т_макс = 70 °С), сертифицированный UL (США)	3 м 5 м 10 м	XVT2053 XVT2009 XVT2070
4-х контактное кабельное гнездо M12 x 1, угловое, в разобранном виде		VT 1331

Turbotron VT40 >>>

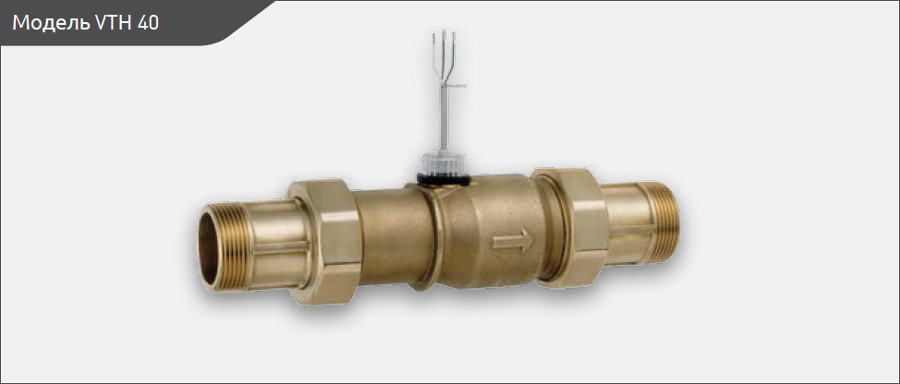

Модели VTH / VTM / VTI 40

Материалы

	VTH 40 MS-410	VTH 40 MS-410	VTM 40 MS-410
Патрубок	Латунь, CW602N
Корпус турбины	ПФО Noryl GFN 1630V		ПФО Noryl GFN 3V
Турбинка	ПФО Noryl GFN 1520V		ПФО Noryl GFN 2V
Оснащение ротора	Твердые ферритовые магниты		Нержавеющая сталь 1.4305
Ось	Нержавеющая сталь 1.4539
Подшипники	Сапфир/ ПА
Корпус для датчика Холла	ПФО Noryl GFN 1630 V	Латунь, CW602N	ПА 66, натуральный
Уплотнительное кольцо	EPDM (этилен-пропилен монодиен)
Направляющая воронка	Полиоксиметилен Celcom
Сетчатый фильтр	Нержавеющая сталь 1.4301
Стопорное кольцо	Бронза

Технические характеристики

	VTH 40 Бюджетное решение для стандартного и серийного применения	VTM 40 Для высокого давления, штекерное соединение	VTI 40 Ротор без магнитов, штекерное соединение
Материал патрубка	Латунь	Латунь	Латунь
Диапазон измерений	0,4 ... 25 м³/ч (6,7 ... 417 л/мин)
Погрешность измерений	±7 % от измеренного значения в диапазоне 0,4 ... 3 м³/ч ±5 % от измеренного значения в диапазоне 3 ... 25 м³/ч
Повторяемость	±0,5 %
Выход сигнала	начиная от 0,28 м³/ч
Температура рабочей среды	Макс. 85 °C	Макс. 85 °C	Макс. 60 °C
Номинальное давление	PN 10	PN 50	PN 10
Номинальный диаметр	DN 40
Технологическое соединение	Наружная резьба G 2, рекомендуется использовать дополнительное резьбовое соединение
Датчик	Датчик Холла	Датчик Холла	Индуктивный бесконтактный переключатель
Выходной сигнал > Частота импульсов/ K-фактор > Разрешение > Форма сигнала > Ток сигнала	26.6 импульсов/л 37.6 мл/импульс Сигнал прямоугольной формы Открытый коллектор NPN Макс. 19 мА	26.6 импульсов/л 37.6 мл/импульс Сигнал прямоугольной формы Открытый коллектор NPN Макс. 19 мА	26.6 импульсов/л 37.6 мл/импульс Сигнал прямоугольной формы Открытый коллектор PNP Макс. 200 мА
Электрическое соединение	Кабель, ПВХ, 2 м, экранированный (T = 75 °C)	4-х контактный штекер M12 x 1
Напряжение питания	10 ... 30 В пост. тока, Опционально – 4,5 ... 26,5 В пост. Тока	6,5 ... 24 В пост. Тока с защитой от короткого замыкания и защитой от неправильной полярности	10 ... 30 В пост. тока
Степень защиты	IP54
Макс. размер частиц в рабочей среде	< 0,63 мм
Встроенный сетчатый фильтр	Плоский фильтр, размер ячейки фильтра – 0,63 мм

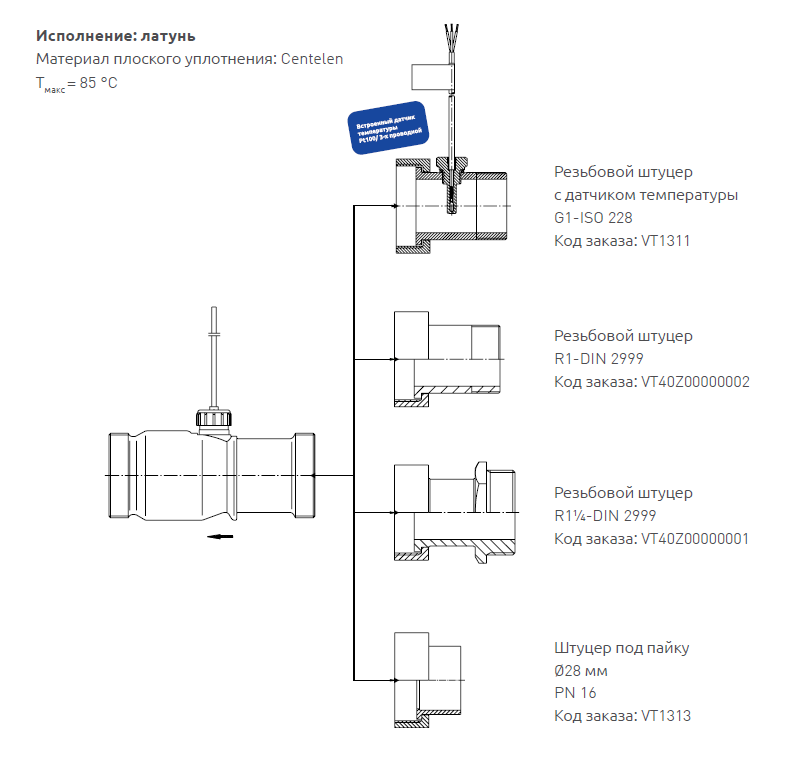

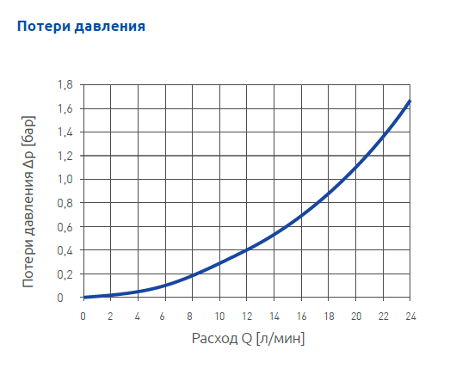

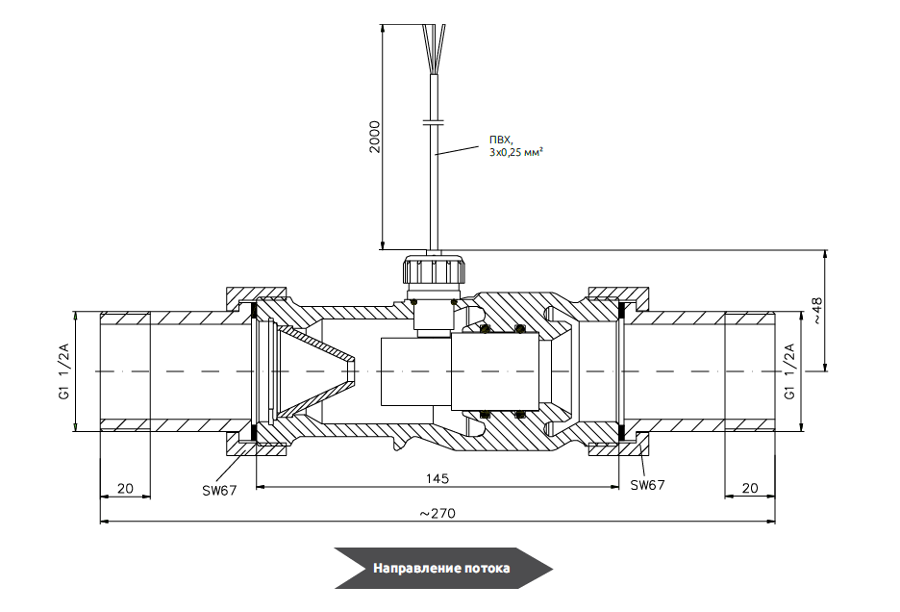

Размеры и потери давления

Дополнительное оборудование

Дополнительное оборудование
Преобразователь сигнала расхода для турбинных расходомеров, аналоговый выход 4 ... 20 мА	Преобразователь сигнала Turbotron AI
Турбинное реле потока (с контактом)	Турбинное реле потока с переключающим выходом, Turbotron VE
Исполнение для локального индикатора TD 32500	Локальный индикатор TD 32500

Код заказа

Пример заказа	VT4025MS	HN	P000F	E*
Тип
VT 40	VT4025MS
Исполнение
VTH Стандарт 10 ... 30 В пост. тока Опция 4,5 ... 26,5 В пост. тока VTM VTI		HN HK MN IP
Электрическое соединение
Кабель (только для VTH) 4-х контактный штекер M12 x 1 (только для VTM, VTI)			P S
Дополнительное оборудование
Электроника
Включая преобразователь 4 ... 20 мА > для расхода 0...150 л/мин > для расхода 0...250 л/мин > для расхода 0...400 л/мин Переключающий выход VE Переключающий выход VE с импульсным выходом Исполнение для работы с локальным индикатором типа TD 32500 (индикатор заказывается отдельно)				E F G 6 7 4

* Если у Вас нет необходимости заказывать дополнительное оборудование, не указывайте соответствующие цифры и буквы в коде заказа

Принадлежности

Соединительный кабель для серии Turbotron VT 40

Принадлежности	Длина	Код заказа
Соед. кабель для турбинного датчика потока c 4-х контактным кабельным гнездом M12 x 1; угловой литой кабельный ввод; экранированный, в полиуретане (Т_макс = 70 °С), сертифицированный UL (США)	3 м 5 м 10 м	XVT2053 XVT2009 XVT2070
4-х контактное кабельное гнездо M12 x 1, угловое, в разобранном виде		VT 1331

Опции для серии Turbotron VT

Преобразователь сигнала расхода Turbotron AL >>>

Выдачу аналогового сигнала по току 4 ... 20 мА вместо импульсного сигнала обеспечивает локальный преобразователь, который устанавливается на описанные выше расходомеры.

Технические характеристики
Выходной сигнал	4 ... 20 мА
Погрешность	>±1,25 % от измеренного значения*
Предельный ток	ок. 26 мА
Градуировка шкалы	Различные диапазоны расхода, смотри коды заказа по расходомеру на стр.71, 82 или 88) Возможна другая градуировка шкалы при заказе от 10 шт.
Напряжение питания	18 ... 30 В пост. тока
Макс. потребление тока	30 мА
Макс. нагрузка	>250 Ω относительно заземления
Остаточная пульсация	0,2 мА сс в пределах полного диапазона
Исполнение	3-х проводное подключение, без гальванической развязки, общее заземление для питания и выходного сигнала
Электрическое соединение	4-х контактный штекер M12 x 1
Макс. температура рабочей среды	Зависит от максимальной температуры среды для используемого датчика потока, не более 80 °C
Материал корпуса	Полиамид, латунь для типа VTM
Код заказа	Для размещения заказа заполните соответствующие поля в кодах заказа, приведенных на стр. 71, 82 и 88

Турбинное реле потока с переключающим выходом Turbotron VE >>>

Преимущества

Широкий диапазон точки переключения и, следовательно, возможность универсального применения
Самоконтролирующий (заблокированный ротор распознается как «отсутствие воды»)
Точная настройка точек переключения
Визуальная сигнализация с помощью двух светодиодных индикаторов, желтого = «поток», красного = «отсутствие потока»
Надежный контроль малых объемов расхода

Если к контролю расхода жидкости Вы предъявляете особенно высокие требования, то правильным выбором для Вас станет турбинное реле потока марки SIKA.

Сферы его применения: контроль контуров систем охлаждения высокотехнологичного оборудования, например, лазерных установок или генераторов высокой частоты. Турбинное реле потока защищает установки от перегрева. С помощью простой и точной настройки точек переключения становится возможным очень широкий диапазон сфер применения. В качестве опции, вместе с переключающим выходом (контакт) предлагается импульсный сигнал. Таким образом, в дополнение к надежному контролю обеспечивается также постоянное или временное измерение расхода (например, в целях регулировки).

Сердцем турбинного реле потока является чрезвычайно надежный расходомер серии SIKA-Turbotron, который вот уже многие годы успешно показывает свою надежность в многочисленных серийных применения. Он выдает частотный сигнал, пропорциональный потоку, который передается на микропроцессор. Тот, в свою очередь, контролирует установленный минимальный поток и при его понижении приводит в действие потенциально свободный контакт аварийного сигнала.

Кроме того, надежно распознается и подается сигнал о возможной блокировке турбинной системы. Настройка точки преключения осуществляется очень просто и точно. Необходимая точка переключения выбирается и фиксируется с помощью 16-ти позиционного поворотного переключателя (смотри таблицы на стр. 93).

Технические характеристики

Технические характеристики
Диапазон точки переключения (при уменьшении расхода) / погрешность	DN 15 0,5 ... 29,5 л/мин / ±2 % от точки переключения + погрешность турбинного расходомера DN 25 3 ... 100 л/мин / ±4 % от точки переключения + погрешность турбинного расходомера DN 40 7 ... 275 л/мин / ±6 % от точки переключения + погрешность турбинного расходомера
Регулировка точки переключения	Выбор 16 различных точек переключения при помощи 16-ти позиционного поворотного переключателя
Выход / макс. допустимая нагрузка на контакт	Только переключающий выход: Сухой контакт, размыкается в случае уменьшения потока Макс. допустимая нагрузка на контакт – 125 В перем./пост. тока, 100 мА Переключающий выход и импульсный выход: Переключающий выход: по питанию Макс. допустимая нагрузка на контакт – 100 мА Импульсный выход: частотный сигнал, пропорциональный потоку NPN, макс.100 мА
Гистерезис переключения	0,5 л/мин (DN 15) 2 ... 5 л/мин (DN 25) 3 ... 35 л/мин (DN 40)
Напряжение питания	12 ... 24 В пост. тока
Потребление тока	Макс. 25 мА
Степень защиты	IP54 в закрытом корпусе и с присоединенным разъемом
Материал корпуса	Полиамид, прозрачный
Индикация, встроенная	Желтый СИД = «все в Красный СИД = «тревога» порядке» (поток) (отсутствие потока)
Макс. температура рабочей среды	Зависит от максимальной температуры среды для используемого датчика расхода, не более 80 °C
Электрическое соединение	4-х контактный штекер M12 x 1
Код заказа	Для размещения заказа заполните соответствующие поля в кодах заказа, приведенных на стр. 71, 82 или 88

Таблицы точек переключения

Для VT..15..VE (DN 15)
Положение переключателя	0	1	2	3	4	5	6	7	8	9	A	B	C	D	E	F
Точка переключения на уменьшение потока (л/мин)*	0,5	1	1,5	2	2,5	3	3,5	4,5	5,5	7,5	9,5	11,5	15,5	19,5	24,5	29,5
Точка переключения на увеличение потока (л/мин)*	0,5 л/мин выше точки переключения на уменьшение расхода

Для VT..25..VE (DN 25)
Положение переключателя	0	1	2	3	4	5	6	7	8	9	A	B	C	D	E	F
Точка переключения на уменьшение потока (л/мин)*	3	5	6	8	10	12	15	18	20	25	30	35	40	50	70	100
Точка переключения на увеличение потока (л/мин)*	5	7	8	10	12	14	17	20	22	27	33	38	44	55	75	105

Для VT..40..VE (DN 40)
Положение переключателя	0	1	2	3	4	5	6	7	8	9	A	B	C	D	E	F
Точка переключения на уменьшение потока (л/мин)*	7	10	15	20	25	30	35	40	50	65	80	100	130	160	200	275
Точка переключения на увеличение потока (л/мин)*	10	13	19	24	30	35	40	47	58	75	90	115	150	190	230	310

* Указанные значения относятся к работе с водой при температуре 20 °C. Контроль при работе с более вязкими жидкостями возможен с отклонением от указанных значений. При заказе партии от 25 штук возможно обеспечение индивидуальными таблицами точек переключения.

Переключающий преобразователь TU 7050 >>>

TU 7050 преобразовывает частотный сигнал турбинного расходомера в аварийные точки переключения, которые выполнены как гальванически развязанные «сухие» контакты. Точная настройка осуществляется с помощью поворотного переключателя (16 позиций). Так как TU 7050 является двухканальным прибором, предусмотрено два режима работы:

Режим A
Два одинаковых турбинных расходомера работают с одной точкой переключения каждый.

Режим B
Один турбинный расходомер работает с парой точек переключения аварийного сигнала (предварительная и основная сигнализация).

Контроль потока с помощью наших турбинных расходомеров и TU 7050 является особенно точным, долговременно стабильным и надежным. Возможный выход турбины из строя распознается TU 7050 и выдается в виде аварийного сигнала.

Технические данные
Вход сигнала	Частотные сигналы от максимум двух одинаковых расходомеров типа VT...15 VT...25 VT...40
Индикация, каждый канал	Зеленый СИД = «ок»	красный СИД = «тревога»
Регулировка точек переключения	Выбор 16-ти различных точек переключения на каждый канал при помощи двух 16-ти позиционных поворотных переключателей
Диапазон точек переключения > VT...15 > VT...25 > VT...40	0,5...29,5 л/мин 3...100 л/мин 7...275 л/мин	Гистерезис 0,5 л/мин 2...10л/мин 3...35 л/мин
Выходы	Два независимых сухих переключающих контакта
Макс. допустимая нагрузка на контакт	30 В пост. тока / 1 A	150 В перем. тока / 400 мА
Питание	12...24 В пост. тока ± 10 %
Корпус	Пластмассовый, с разъемом для установки на рейку ок. 17,5 x 67 x 85 мм (Ш x Г x В)
Температура окружающей среды / Температура хранения	0...60 °C / -10...80 °C

Точки переключения, размеры и код заказа

Для VT..15..VE (DN 15)
Положение переключателя	0	1	2	3	4	5	6	7	8	9	A	B	C	D	E	F
Точка переключения на уменьшение потока (л/мин)*	0,5	1	1,5	2	2,5	3	3,5	4,5	5,5	7,5	9,5	11,5	15,5	19,5	24,5	29,5
Точка переключения на увеличение потока (л/мин)*	0,5 л/мин выше точки переключения на уменьшение расхода

Для VT..25..VE (DN 25)
Положение переключателя	0	1	2	3	4	5	6	7	8	9	A	B	C	D	E	F
Точка переключения на уменьшение потока (л/мин)*	3	5	6	8	10	12	15	18	20	25	30	35	40	50	70	100
Точка переключения на увеличение потока (л/мин)*	5	7	8	10	12	14	17	20	22	27	33	38	44	55	80	110

Для VT..40..VE (DN 40)
Положение переключателя	0	1	2	3	4	5	6	7	8	9	A	B	C	D	E	F
Точка переключения на уменьшение потока (л/мин)*	7	10	15	20	25	30	35	40	50	65	80	100	130	160	200	275
Точка переключения на увеличение потока (л/мин)*	10	13	19	24	30	35	40	47	58	75	90	115	150	190	230	310

Пример заказа	EU70500	H152296
Тип
TU 7050	EU70500
Подключаемый турбинный расходомер
VTH 15 VTP 15 VTI 15, NPN VTI 15, PNP VTH 25 / VTM 25 VTI 25 VTH 40 / VTM 40 VTI 40		H152296 D152296 I152296 P152296 H252296 P252296 H402296 P402296

Локальный индикатор расхода и суммарного расхода, TD 32500 >>>

Общие характеристики

Поставляется в сборе с турбинными расходомерами серии Turbotron
Переключение индикации на:
> расход
> суммарный расход (со сбросом)
> фиксированный суммарный расход (без сброса)
> температуру (опционально)
Отображение гистограммы 0...100 % по расходу, суммарному расходу (со сбросом) или температуре (опционально)
Программирование в режиме меню с помощью двух световых кнопок
Блокировка кнопок от случайного нажатия
Прочный корпус из нержавеющей стали с закрытой стеклом передней панелью
Возможность поворота индикатора в разные стороны для удобного считывания показаний
Три языка интерфейса: немецкий, английский или французский
Стационарный соединительный кабель или штекер M12 x 1

Опции

Дополнительно: индикация температуры, если Turbotron имеет термометр сопротивления типа Pt 100/ 3-х проводная схема
Аналоговый выход 0(4)…20 мА или 0…10 В, свободно масштабируемый, с назначением на расход, суммарный расход (со сбросом) или температуру (опционально)
Два быстродействующих аварийных выхода для мин. или макс. уровня аварийного сигнала с назначением на расход, суммарный расход (со сбросом) или температуру
Красный светодиод для индикации сигнала аварии
Импульсный выход для потока, при необходимости с делителем частоты (деление импульсов)

Технические характеристики и код заказа

Технические характеристики	Модель TD 32500
Вход сигнала	Частотный сигнал от датчика потока 0,5 ... 2000 Гц, программируемая частота импульсов
Дополнительный температурный вход (опционально)	Pt100/ 3-проводная схема, диапазон измерений -10 ... 150°C
Программирование	В режиме меню с помощью двух световых кнопок двойного действия
Индикатор	2-х строчный ЖК-дисплей, 16 символов на строку, высота символа – 5 мм
Программируемые единицы измерения	л/мин, л/ч, м³/ч, галлонов/мин (США), галлонов/мин (Великобритания), л, м³, галлон (США), галлон (Великобритания), °C,°F
Напряжение питания	12 ... 24 В пост. тока
Питание датчика	12 В пост. тока
Температура окружающей среды	-10 ... 60 °C
Температура рабочей среды, проходящей через датчик расхода	Зависит от типа датчика, в пределах от -20 до 90 °C
Аналоговый выход (опционально)	(0) 4 ... 20 мА (макс. сопротивление 800 Ω при 24 В пост. тока) или 0 ... 10 В, с установкой на поток, суммарный расход (со сбросом) или температуру
Выходы аварийного сигнала (опционально)	Два выхода типа открытый коллектор PNP транзистора, программируемые для мин./макс. уровня аварийного сигнала, программируемый гистерезис, назначение на расход, суммарный расход (со сбросом) или температуру (опционально), программируемый ток удержания или ток срабатывания
Импульсный выход с делителем частоты (опционально)	Открытый коллектор PNP, уровень ТТЛ, программируемая частота делителя
Корпус	Круглый корпус из нержавеющей стали, Ø 80 мм, высота 55 мм, угол поворота 350°
Степень защиты по EN 60529	IP65
Электропитание	Соединительный кабель, ПВХ, 2 м или штекер M12 x 1

Пример заказа	ED325	6	0I000	009	1	0
Тип
TD 32500	ED325
Вход
Расходомер Расходомер и Pt100		6 7
Выходы
Нет Аналоговый выход Импульсный + делитель частоты Аналоговый + делитель частоты			0I000 AI000 FI000 BI000
Выход аварийного сигнала
Нет 2, программируемые				009 299
Электрическое соединение
Кабель 2 м Штекер M12 x 1					1 2
Количество контактов / выводов
Определяется компанией SIKA в зависимости от технических условий						0

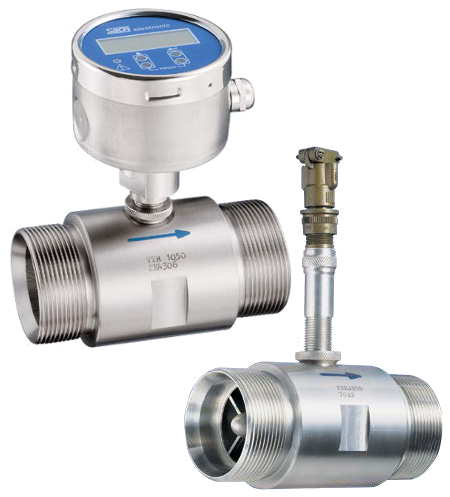

Серия VTR >>>

Исключительная прочность, впечатляющая точность

Турбинные расходомеры серии VTR, выпускаемые компанией SIKA, обеспечивают точное, надежное и удобное измерение расхода различных жидкостей, например воды и других жидкостей с низкой вязкостью, в самых жестких условиях работы.

Расходомеры серии VTR отличаются особой прочностью, рассчитаны на работу с широким диапазоном номинальных диаметров и оснащаются пятью различными типами считывающих датчиков. Благодаря этому они могут справиться даже с самыми тяжелыми условиями работы.

Характерным параметром является К-фактор (импульсов на литр), индивидуальный для каждого измерительного устройства, который определяется калибровкой и указывается на заводской табличке. Протокол пятиточечной калибровки предоставляется по запросу.

Принцип измерения

Расходомер серии VTR состоит из измерительной турбины и установленного снаружи считывающего датчика. Жидкость поступает в измерительную турбину и приводит в движение ротор. Скорость вращения является прямо пропорциональной расходу. Считывающий датчик фиксирует вращение лопастей ротора и преобразует его в импульсный сигнал, пропорциональный расходу.

Сферы применения:

Системы охлаждения
Нефтехимическая промышленость
Химическая промышленность
Системы водоподготовки
Производство пластмасс
Гидросистемы

Турбинные расходомеры серии VTR

Технические характеристики
Погрешность измерения	±0,5 % от измеренного значения
Повторяемость	±0,05 % от измеренного значения
Время отклика	< 50 мс для номинальных диаметров до DN 40 > 50 мс для номинальных диаметров до DN 300
Технологические соединения	Фланец: DIN, ANSI, остальные – под заказ Резьба (для ном. диам. до DN 50): BSP, ISO 228 или резьба NPT
Потери давления	280 мбар в полном диап. измерений (плотн. 1, вязк. 1 мм²/с)
Минимальное давление	2 x потери давления датчика
Номинальное давление	Резьбовое соединение: 250 бар Фланцевое соединение: зависит от характеристик фланцев
Температура рабочей среды	Макс. 150 °C
Все указанные значения относятся к средам с вязкостью до 5 сСт. Значения для сред с более высокой вязкостью - по запросу.
Материалы > Корпус турбины > Фланец > Ротор > Опора подшипника > Подшипник ротора > Датчик	Нержавеющая сталь AISI 316 Нержавеющая сталь AISI 316 До VTR 1020: нержавеющая сталь (18 % Cr, 2 % Mo) Для VTR 1025 - 1300: нержавеющая сталь (20 % Cr, 2 % Mo) Нержавеющая сталь AISI 316 Втулочный подшипник из карбида вольфрама; другие типы (например, шарикоподшипники) – под заказ VISPP: нержавеющая сталь AISI 314 VISPP-HT: нержавеющая сталь AISI 316 VSAPPS / VSAPPSHT / VSANTD: никелированная латунь
Опции
Прибор для измерения суммарного объемного расхода и суммарного расхода TD 32500	Описание и коды заказа смотри на стр. 106

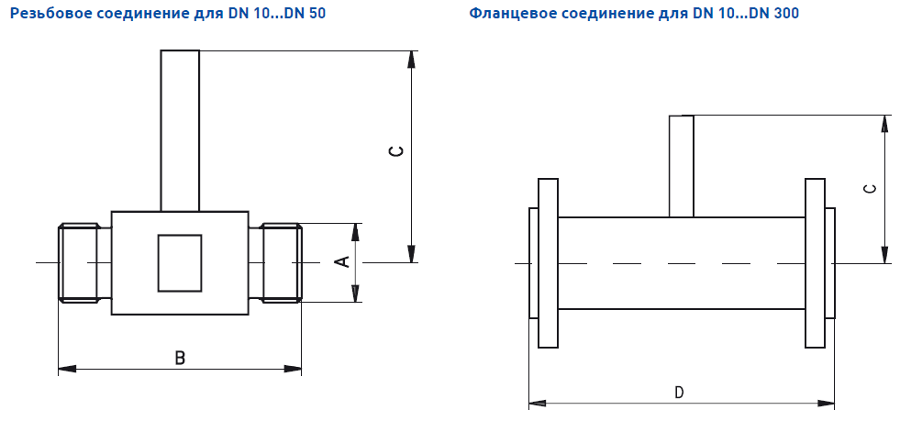

Размеры и диапазон измерения

Модель	Номинальный диаметр	Диапазон расхода		Размеры
Модель	DN	[м³/ч]	[л/мин]	A	B [мм]	C_макс [мм]	D [мм]
VTR 1010	10	0,11...1,1	1,8...18,3	G½	64	150	127
VTR 1015-S	15	0,22...2,2	3,7...36,7	G¾	64	150	127
VTR 1015	15	0,4...4	6,7...66,7	G¾	64	150	127
VTR 1020	20	0,8...8	13,3...133	G¾	83	150	140
VTR 1025	25	1,6...16	26,7...267	G 1	88	200	152
VTR 1040	40	3,4...34	56,7...567	G 1½	114	200	178
VTR 1050	50	6,8...68	113...1133	G 2	132	200	197
VTR 1075	80	13,5...135	225...2250			200	254
VTR 1100	100	27...270	450...4500			300	356
VTR 1150	150	55...550	917...9167			300	360
VTR 1200	200	110...1100	1833...18333			350	457
VTR 1250	250	190...1900	3173...31730			350	457
VTR 1300	300	270...2700	4509...45090			400	457

Коды заказа

Резьбовое соединение G

Пример заказа		VS	1071VA	ISP0	A3
Тип
VTR		VS
Номинальный диаметр / диапазон измерения	Технологическое соединение с наружной резьбой G
DN 10 / 0,11...1,1 м³/ч DN 15 / 0,22...2,2 м³/ч DN 15 / 0,4...4 м³/ч DN 20 / 0,8...8 м³/ч DN 25 / 1,6...16 м³/ч DN 40 / 3,4...34 м³/ч DN 50 / 6,8...68 м³/ч	наружная резьба G½ наружная резьба G¾ наружная резьба G¾ наружная резьба G¾ наружная резьба G 1 наружная резьба G 1½ наружная резьба G 2		1071VA 1572VA 1573VA 2074VA 2575VA 4076VA 5077VA		A3 A4 A4 A4 A5 A7 A8
Датчик
Индуктивный датчик VISPP (входит в комплект поставки) Опционально датчик согласно таблице на стр. 109 (по отдельному заказу)				ISP0 0000

Фланцевое соединение

Пример заказа	VS	1071VA	ISP0	G	1
Тип
VTR	VS
Номинальный диаметр / диапазон измерения
DN 10 / 0,11...1,1 м³/ч DN 15 / 0,22...2,2 м³/ч DN 15 / 0,4...4 м³/ч DN 20 / 0,8...8 м³/ч DN 25 / 1,6...16 м³/ч DN 40 / 3,4...34 м³/ч DN 50 / 6,8...68 м³/ч DN 80 / 13,5...135 м³/ч DN 100 / 27...270 м³/ч DN 150 / 55...550 м³/ч DN 200 / 110...1100 м³/ч DN 250 / 190...1900 м³/ч DN 300 / 270...2700 м³/ч		1071VA 1572VA 1573VA 2074VA 2575VA 4076VA 5077VA 7578VA 1H79VA HF81VA 2H82VA ZF83VA 3H84VA
Датчик
Индуктивный датчик VISPP (входит в комплект поставки) Опционально датчик согласно таблице на стр. 109 (по отдельному заказу)			ISP0 0000
Технологическое соединение
Фланец DIN, нержавеющая сталь Фланец ANSI, нержавеющая сталь PN 6 / #150 PN 16 / #300 PN 25 / #400 PN 40 / # 600				G I	1 2 3 4

Принадлежности

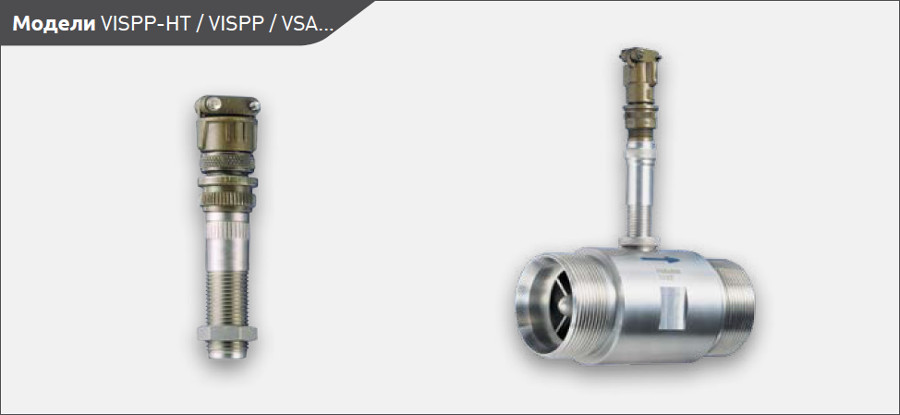

Датчики

Модель	VISPP бюджетное решение, для стандарного применения	VISPP-HT для высокой температуры рабочей среды	VSAPPS* Сигнал прямоуг. формы	VSAPPSHT* Сигнал прямоуг. формы, для высокой температуры рабочей среды	VSANTD Для локального индикатора TD 32500
Выходной сигнал	Синусоидальный		Прямоуг. NPN или PNP на выбор		Прямоугольный NPN
Принцип измерения	Индуктивный		Датчик Холла с магнитным смещением
Диапазон температур	-20 ... 120 °C	-20 ... 230 °C**	-20...85 °C	-20...100 °C	-20...85 °C
Напряжение питания			10...30 В пост. тока		через TD 32 500
Степень защиты	IP54		IP67		IP65
Электрическое соединение	Штекер Amphenol MS 10 SL 3102		4-х контактный штекер M12 x 1
Кабельное гнездо	В комплекте		Дополнительно

* Адаптер VT1140 приобретается отдельно. ** Максимальная температура рабочей среды для измерительной турбины составляет 150 °C.

Соединительные кабели

Соединительные кабели	Длина	Код заказа
Соединительный кабель с кабельным гнездом M12 x 1, 4-х контактным; экранированный, материал оболочки – полиуретан (Т_макс = 70 °С), сертифицированный UL (США)	3 м 5 м 10 м	XVT2053 XVT2009 XVT2070
Кабельное гнездо M12 x 1, угловое, 4-х контактное		VT 1331
