Ультразвуковые расходомеры для газов и жидкостей

Универсальный 3-х лучевой ультразвуковой расходомер для жидких продуктов

• Независимость от электропроводности, вязкости, температуры, плотности и давления
• Отсутствие движущихся или заступающих в поток частей, вследствие чего нет потери давления и износа
• Минимальные эксплуатационные расходы

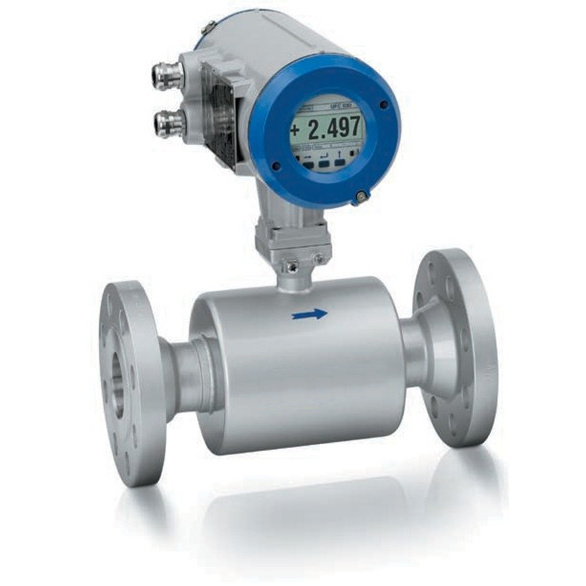

UFM 3030 универсальный 3-х лучевой ультразвуковой расходомер для жидких продуктов, не зависящий от электропроводности, вязкости, температуры и давления.

Преимущества

• Может использоваться для процессов дозирования
• Цифровая обработка сигнала
• Твердые и газовые включения незначительно влияют на результаты измерений
• Не требуется периодической калибровки
• Компакт (К) и раздельное (F) исполнени
• Расход до 1250 м3/мин
• Скорость потока до 20 м/с
• Для рабочих температур от -20°C до 180°C
• Температура окружающей среды от -25°C до +55°C
• Для давлений до 100 бар, более высокое давление по запросу
• Точность ±0,3% от измеренного значения, в зависимости от применения

Эффективное решение для высокотемпературных жидкостей

• Точность, высокая степень повторяемости и долговременная стабильность измерений
• Эффективная технология волноводной концентрации пучка импульса
• Измерение расхода даже в суровых рабочих условиях

UFM 530 HT – 2-х лучевой ультразвуковой расходомер для работы с сырой нефтью и другими нефтепродуктами в экстремальных условиях (высокая температура/высокое давление). Кроме того, UFM 530 HT является уникальным решением при измерении расхода синтетического масла-теплоносителя при экстремально-высокой температуре (500 °C) и быстроменяющихся температурах.

UFM 530 HT с его устойчивой промышленной конструкцией демонстрируют свою эффективность с минимальными эксплуатационными и ремонтными затратами за счет крепкой полностью сварной конструкции без каких-либо движущихся частей и, как следствие, износа.

Прибор является комбинацией первичного преобразователя UFS 500 HT и конвертора UFC 030, который устанавливается раздельно от высокотемпературного первичного преобразователя UFS 500 HT.

Преимущества

• Основные измерения при температуре до 500 °C
• Высокая точность и надежность
• Нет движущихся или заступающих в поток частей
• Надежная конструкция, устойчивая к воздействию агрессивных и абразивных веществ
• Два параллельных измерительных канала для независимости от числа Рейнольдса
• Широкий выбор материалов, типоразмеров и классов давления

Отрасли применения

• Нефтехимическая - нефтеперерабатывающие заводы:
• Установка вакуумной перегонки
• Установки отгонки легких фракций
• Установки висбрекинга
• Установки замедленного коксования
• Возобновляемые источники энергии - Концентрация солнечной энергии:
• Схема передачи тепловой энергии солнца
• Термические баки
• Энергоблоки

Применения

• Измерение расхода в плавильных печах
• Вторичные продукты
• Отбензиненная нефть
• Вакуумные остатки
• Мазут
• Тяжелые нефтепродукты
• Синтетический жидкий теплоноситель
• Солевой расплав

Экономичный 3-лучевой ультразвуковой расходомер для коммерческого учета жидких углеводородов

• Превосходная долговременная стабильность и высокая надежность
• Не требует технического обслуживания в период эксплуатации
• Не-интрузивный, нет подвижных частей; отсутствие падения давления, отсутствие износа
• Соответствует требованиям Международной Организации законодательной метрологии OIML R-117 и Американского института нефти API

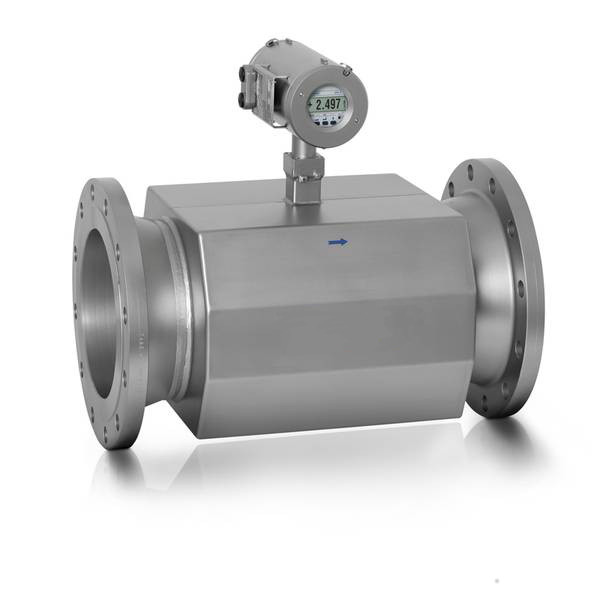

ALTOSONIC III компании KROHNE даёт решающее преимущество над традиционными механическими расходомерами при применениях в целях коммерческого учета. Благодаря отсутствию препятствий в трубе и подвижных частей повышается износостойкость и отсутствуют потери давления.

Получаемая от этого выгода заключается в том, что прибор не требует технического обслуживания в период эксплуатации, а также в упрощенной конфигурации измерительной установки (насос меньшей мощности, фильтры не требуются). Это приводит к значительной экономии как капитальных затрат (CAPEX) так и операционных расходов (OPEX).

• Отличная точность, даже при небольших скоростях потока
• Твердые и газовые включения совсем незначительно влияют на результаты измерений
• Большой выбор входов/выходов позволяет использовать прибор для различных применений
• Точная 5-точечная заводская калибровка
• Не требует периодической калибровки
• Расход до 57750 м3/час
• Скорость потока до 20 м/с
• Для рабочих температур от -20°C до 180°C
• Температура окружающей среды от -25°C до +55°C
• Для давлений до 100 бар, более высокое давление по запросу
• Точность ±0,3% от измеренного значения

5-лучевой ультразвуковой расходомер для систем коммерческого учёта жидких углеводородов

• Точность и воспроизводимость для коммерческого учёта
• Отличная долговременная стабильность и высокая надёжность
• Подходит для измерения многих веществ
• Широкий диапазон вязкости, от сжиженного нефтяного газа до тяжёлой сырой нефти
• Не требует калибровки по месту эксплуатации

Прибор ALTOSONIC V от компании KROHNE приобрёл известность как эталон многолучевого расходомера для систем коммерческого учёта. Благодаря отсутствию внутритрубных конструкций и подвижных частей исключается возможность их износа и потери давления. Вместе с большими типоразмерами прибора это упрощает конфигурацию измерительных систем. Например, больше нет необходимости в сетчатых фильтрах, и требуется меньше параллельных трубных соединений.

Эксплуатация прибора не требует технического обслуживания и регулярной калибровки, что существенно снижает затраты на оборудование и эксплуатацию. Это означает значительную экономию как инвестиций в основные средства (CAPEX), так и эксплуатационных расходов (OPEX).

Благодаря новым трубным удлинениям многолучевое измерение расхода является экономной альтернативой для применения в работе с веществами с низкой вязкостью. Имеются также трубные удлинения для особо тяжёлых сортов нефти.

• Измеряемые параметры: объемный расход, счетчик количества, массовый расход, скорость звука для идентификации продукта, индикация направления потока, вязкость, плотность, температура, давление, расчет коэффициента коррекции объема
• Способ монтажа: "врезка" в трубопровод
• Категория защиты IP 65 или IP 67, NEMA 4/4X или NEMA 6
• Условные размеры DN 100 - 1000
• Расходы: 14 – 28.000 м3/ч Скорость: 0,5 – 10 м/с
• Для рабочих температур до 140°C
• Для давлений до 160 бар
• Точность < ± 0,15% от измеренного значения

Ультразвуковой расходомер для коммерческого учета газа

Времена меняются, то же самое происходит и с требованиями к ультразвуковым расходомерам. В настоящее время принято считать, что ультразвуковые измерительные приборы точны и безошибочны, но как насчет надежности при длительной эксплуатации? В конечном счете, это в большей степени зависит от самого ультразвукового расходомера. Эффект калибровки высокого давления, перенесённый в условия эксплуатации на станции измерения, и грязь, которая со временем может скапливаться в приборе, также могут оказывать отрицательное влияние.

Уникальное расположение хорд прибора ALTOSONIC V12 позволяет формировать диагностические данные для мест, где традиционные ультразвуковые расходомеры получают слишком мало или вообще никакой информации: во-первых, на самих внутренних стенках трубы благодаря сканированию с отражением. Во-вторых, в непосредственной близости от стенки трубы, используя пространственное расположение внешних хорд. В-третьих, на дне трубы. Эти данные получают, используя отдельную диагностическую хорду. Такие обширнейшие диагностические данные позволяют ALTOSONIC V12 проводить самотестирование, которое устанавливает стандарты для других приборов в отношении контроля работоспособности.

Отличительные особенности

• Конструкция с 12-ю хордами
• Высокая надежность со встроенным резервированием данных
• Компенсация завихрений в каждой плоскости измерений
• Замена преобразователей под давлением
• Измерение прямого и обратного потока
• Заключённые в оболочку кабельные соединения
• Локальный дисплей для настройки прибора и отображения информации

Многофункциональный универсальный ультразвуковой расходомер для всех отраслей промышленности

• Измерение расхода проводящих и непроводящих жидкостей низкой и высокой вязкости, при температуре среды от -200°C до +250°C
• Точное двунаправленное измерение, начиная с практически нулевого значения расхода
• Усовершенствованный конвертер сигналов с различными комбинациями входных/выходных сигналов и поддержкой промышленных протоколов

OPTISONIC 3400 - уникальный врезной трёхлучевой ультразвуковой расходомер, специально разработанный для измерения расхода однородных проводящих и непроводящих жидкостей и отличающийся высокой точностью и повторяемостью измерений на протяжении длительного периода времени. Компания KROHNE является крупнейшим поставщиком ультразвуковых врезных промышленных расходомеров для жидкостей, зарекомендовавшим себя благодаря колоссальной базе установленного оборудования и улучшенным показателям с точки зрения прочности и точности измерений.

Опираясь на обширный опыт развития, компания KROHNE сегодня представляет OPTISONIC 3400.

Данный расходомер подходит для измерения:

• проводящих и непроводящих жидкостей
• жидкостей с криогенными и высокими рабочими температурами
• жидкостей при стандартных и несложных применениях, а также при применениях, требующих высоких эксплуатационных характеристик
• невязких водосодержащих жидкостей и жидкостей с очень высокой вязкостью
• жидкостей при низких и очень высоких давлениях

OPTISONIC 3400 ...характеризуется расширенными диагностическими функциями.

Обеспечивается расширенный самоконтроль внутренних электрических цепей и информирование о состоянии первичного преобразователя, а также, что важно, информирование о технологическом процессе и рабочих условиях.

Все промышленные протоколы, HART®7, Foundation Fieldbus, Profibus PA и Modbus, соответствуют рекомендациям NAMUR NE 107. Эти расширенные диагностические возможности обеспечивают удобство управления технологическим процессом, а также надёжность и точность измерений на протяжении длительного периода времени.

OPTISONIC 3400 ...характеризуется способностью измерения скоростью звука в среде.

Другой уникальной особенностью OPTISONIC 3400 является предоставляемое на безвозмездной основе измерение скорости звука на каждом акустическом канале. Таким образом может быть получена информация о загрязнении измеряемой среды или изменениях в рабочих условиях.

Отличительные особенности

• Усовершенствованный конвертер сигналов с различными комбинациями входных/выходных сигналов и поддержкой промышленных протоколов
• Диагностические функции в соответствии с рекомендациями NAMUR NE107
• Улучшенный пользовательский интерфейс: оптические и нажимные кнопки
• Устойчивая к износу, полностью сварная конструкция, не требующая технического обслуживания
• Полнопроходное сечение измерительной трубы без выступающих элементов, отсутствие потерь давления и подвижных частей
• Точное двунаправленное измерение расхода с использованием 3 лучей для непрерывного измерения, начиная с практически нулевого значения расхода
• Многофункциональный и универсальный ультразвуковой расходомер для однофазных жидкостей

Ультразвуковой накладной расходомер

OPTISONIC 6300 обеспечивает бесперебойную работу и отличается долговременной надежностью. У данного прибора нет никаких ограничений в выборе места установки и его можно сразу вводить в эксплуатацию.

Накладной расходомер OPTISONIC 6300 для жидкостей отличается прочной промышленной конструкцией и концепцией «повторной смазки», что является одновременно простым и инновационным решением.

Накладной расходомер представляет собой комбинацию одного из двух накладных датчиков OPTISONIC 6000 и электронного конвертора UFC 300. Накладной расходомер включает такие функции как продолжительное измерение фактического объемного расхода, массового расхода, скорости потока, скорости звука, отношение сигнал/помеха и диагностическая величина.

Преимущества

• Малая погрешность измерения
• Надежная промышленная конструкция с накладными датчиками
• Минимум технического обслуживания в процессе эксплуатации
• Эффективная система повторной смазки
• Простота установки сенсоров
• Мастер-программа для ускорения и упрощения монтажа
• Концепция «все в одном»

Отрасли применения

• Химическая промышленность
• Нефтехимическая промышленность
• Электростанции
• Водоснабжение и очистка сточных вод
• Нефтегазовая промышленность
• Производство полупроводников
• Пищевая промышленность
• Фармацевтическая промышленность

Применения

• Химические добавки
• Текущий учет
• Система охлаждения
• Продукты нефтепереработки
• Питьевая вода
• Деионизированная и деминерализованная вода
• Гигиенические измерения
• Очищенная вода

Портативный ультразвуковой расходомер с накладными датчиками

• Удобный пользовательский интерфейс для быстрой и удобной настройки прибора на заданные условия измерения
• Быстрая и простая передача регистрируемых данных с помощью USB-носителя на ваш ПК
• Сенсоры: прочные, быстро устанавливаются, высокопроизводительные

Новый расходомер OPTISONIC 6300 P сочетает в себе быстрый и простой способ измерения жидкостей и высокую точность и надежность ультразвуковых технологий КРОНЕ. Необходимо просто прикрепить блок сенсора к трубе и подключить компактный вычислительный блок, а затем считать просмотреть результаты. Это так же легко, как использовать прибор для регистрации данных. Данные сохраняются на USB-носителе и передаются во внешние системы оценки.

Простота использования и мобильность делают OPTISONIC 6300 P идеальным решением для измерения расхода практически в любой сфере промышленности.

Особенности

• Быстрая и простая установка
• Удобный пользовательский интерфейс
• Простая передача данных на ПК
• Заряда батареи хватает на 14 часов
• Измерение энергии

Отрасли применения

• Химическая промышленность
• Нефтехимическая промышленность
• Электростанции
• Вода (водопользование)
• Нефтегазовая промышленность
• Производство полупроводников
• Пищевая промышленность
• Фармацевтическая промышленность
• Отопление, вентиляция и кондиционирование воздуха (ОВКВ)
• Металлургия

Применения

• Ввод в эксплуатацию систем отопления, вентиляции и кондиционирования воздуха (ОВКВ)
• Поверка расходомеров, находящихся уже в сети
• Проверка подачи насоса
• Временная замена неисправных расходомеров
• Разрешение проблем, возникающих с потоком

Ультразвуковой расходомер для измерения расхода газа

OPTISONIC 7300 представляет собой ультразвуковую измерительную систему, предназначенную для измерения расхода технологического газа. Данная модель не имеет ограничений, характерных для традиционных расходомеров для измерения расхода газов (напр., периодическая калибровка, техническое обслуживание, потеря давления и ограниченный диапазон расходов).

OPTISONIC 7300 сочетает в себе преимущества ультразвукового измерения, а именно эффективность, надежность и простоту использования.

Преимущества

• Широкий диапазон измерения
• Измерения не зависят от плотности газа и его состава
• Не требует обслуживания
• Не требует перекалибровки
• Встроенная функция коррекции объемного расхода, позволяющая привести расход к стандартным условиям, с использованием данных, полученных от датчиков давления и температуры
• Нет движущихся и вращающихся частей, нет потери давления
• Комплексное решение для решения задач измерения расхода газов

Отрасли промышленности

• Химическая промышленность
• Нефтехимическая промышленность
• Электростанции
• Нефтегазовая промышленность

Применение

• Текущий учет
• Углеводородный газ на нефтехимических заводах
• Технологический газ на химических фабриках
• Производство природного газа
• Потребление / Использование природного газа
• Использование газового топлива
• Потоки воздуха
