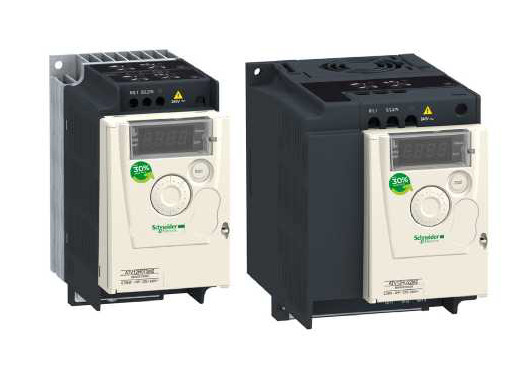

Преобразователь частоты (ПЧ) Altivar 12 предназначен для трехфазных асинхронных двигателей с питанием от 200 до 240 В и мощностью от 0,18 до 4 кВт. Простота ввода в эксплуатацию преобразователя Altivar 12 благодаря концепции Plug&Play, компактность, встроенные функции и исполнение на платформе адаптированы для его применения в простых производственных механизмах и в некоторых бытовых электронных приборах. Легкость ввода в эксплуатацию наряду с применением концепции изделия позволяют предложить экономичное и надежное решение разработчикам простых компактных машин (OEM) и интеграторам.
Преимущества
Эффективность и интеллект…! Altivar 12 сразу же готов к работе. Конфигурирование осуществляется с помощью навигационной ручки или ПО SoMove. Сконфигурированный исходный файл может быть загружен даже в ПЧ, находящийся в упаковке, с помощью мультизагрузчика. Вы можете сконцентрироваться на своей работе, поскольку не теряете времени на ввод преобразователя в эксплуатацию.
Применение
Altivar 12 адаптирован для применения в простых производственных механизмах и в некоторых бытовых электронных приборах:
пищевая промышленность (фасовочные автоматы, вентиляция кухонь, тестомешалки, прессы и т.д.);
средства малой механизации (мойка машин, простые конвейеры и т.д.);
медицинское оборудование (медицинские кровати, беговые дорожки);
механизмы с однофазным питанием (деревообрабатывающие станки, механизмы для полировки и чистки поверхностей, насосы для бассейнов или ирригационных систем, гидромассажные аппараты и т.д.);
инновационные системы (солнечные батареи и т.д.);
замена двигателей постоянного тока, двухскоростных двигателей, механических вариаторов скорости и т.д.
Описание

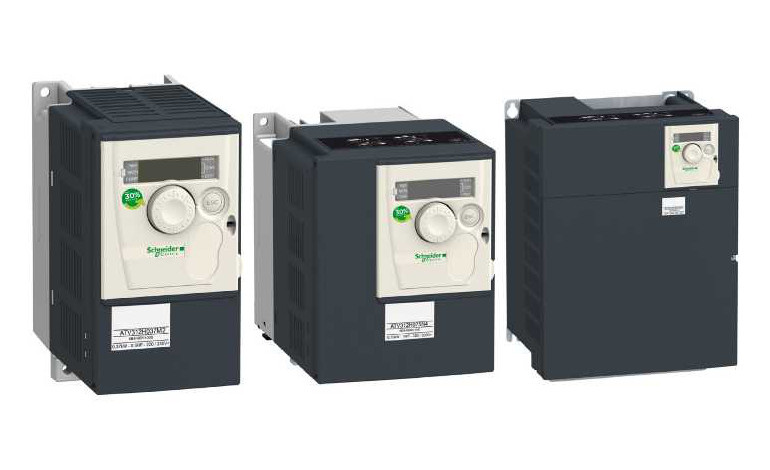

Преобразователь частоты (ПЧ) Altivar 312 предназначен для управления асинхронными двигателями с питанием от 200 до 600 В и мощностью от 0,18 до 15 кВт. Преобразователь Altivar 312 отличается надежностью и компактностью, простотой ввода в эксплуатацию. Встроенные функции адаптированы для его применения в простых производственных механизмах. Легкость ввода в эксплуатацию и современная концепция изделия позволяют предложить экономичное и надежное решение разработчикам простых компактных машин (OEM) и интеграторам. Преобразователь Altivar 312 легко встраивается в большинство систем автоматизации благодаря предлагаемым дополнительным коммуникационным картам.
Примеры поддерживаемых решений:
широкие возможности по загрузке, редактированию и сохранению конфигураций привода с использованием различных инструментальных средств, таких как программное обеспечение (ПО) по вводу в эксплуатацию SoMove, ПО SoMove для использования мобильных телефонов, дистанционные терминалы, а также устройства конфигурирования - загрузчик и мультизагрузчик;
адаптируемость к коммуникационным сетям и шинам путем простой замены карты входов-выходов управления ПЧ на одну из коммуникационных карт;
пользовательский интерфейс, аналогичный интерфейсу ПЧ Altivar 12, облегчающий ввод в эксплуатацию и ускоряющий адаптируемость к различным применениям.
Настройка с помощью мобильного телефона (Bluetooth)
Интуитивная навигация по меню
Управление приводом с терминала преобразователя Многочисленные прикладные функции Оптимизация характеристик привода с помощью автоподстройки Встроенные фильтры ЭМС Надежность в любых условиях
Применение
Преобразователь Altivar 312 располагает функциями, подходящими для наиболее частых применений, в частности:
транспортировочное оборудование (небольшие конвейеры, электротали и т.д.);
фасовочно-упаковочное оборудование;
специальные механизмы (мешалки, смесители, текстильные машины и т.д.);
насосы, компрессоры и вентиляторы.
Описание

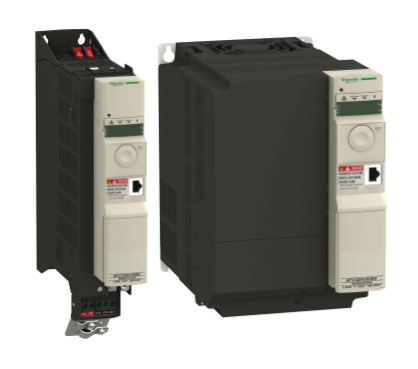

Altivar 32, благодаря своему узкому формату, предлагает множество преимуществ в управлении асинхронными и синхронными электродвигателями, работающими в режиме без обратной связи
Инновационность - Книжный формат (ширина 45 мм) - Монтаж в вертикальном положении, возможность установки вплотную друг к другу до 14 ПЧ - Возможность подключения АВ непосредственно к ПЧ (ширина также 45 мм) - Встроенный Bluetooth; дистанционная регулировка и установка параметров через мобильный телефон или ПК - Конфигурирование в коробке при помощи мультизагрузчика без подключения силовой части
Автономный • Встроенные программируемые логические функции
Больше функций безопасности • В стандартном исполнении содержат множество функций безопасности - STO (безопасное отключение момента) - SLS (безопасное ограничение скорости) с SDI - (безопасным направлением) - SS1 (безопасный останов 1) - Функции безопасности конфигурируются с помощью ПО SoMove
Коммуникации: • В стандартном исполнении встроены CANopen и Modbus. Altivar 32 может подключаться к основным промышленным шинам и сетям с помощью устанавливаемых в ПЧ в качестве дополнительного оборудования коммуникационных карт: - Modbus TCP-Ethernet/IP - последовательное соединение - Profibus - DeviceNet - EtherCat
Диалоговые средства и средства конфигурирования - Удаленный графический терминал для дистанционного конфигурирования - Универсальный загрузчик для загрузки и хранения конфигураций. Не требуется подлючения питания - Загрузчик позволяет перенести конфигурацию из одного ПЧ в другой (требуется подлючение питания).
Программное обеспечение SoMove для настройки преобразовательной техники с ПК
Программное обеспечение SoMove Mobile для модификации или отправки конфигурации дистанционно через мобильный телефон
Преимущества
Изящество технологий
Компактный - Компактное устройство для пуска электродвигателя - Позволяет сократить размер шкафа до 40 %
Высокий функционал - Более 150 встроенных прикладных функций - Выполняют функции простой системы управления - Встроенные функции безопасности механизмов
Простое конфигурирование и эксплуатация - Совместимость всех диалоговых средств и средств конфигурирования для преобразователей частоты Altivar 32 и Lexium 32 (программное обеспечение SoMove и SoMove Mobile, выносной графический терминал, загрузчик и мультизагрузчик) - различное дополнительное оборудование для монтажа в зависимости от типа механизма (вертикальная, горизонтальная установка, возможность поворота блок управления по отношению к силовой части ПЧ (уменьшение размера по глубине), установка вплотную друг к другу)
Коммуникации - Взаимодействуют с большинством промышленных сетей - В стандартном исполнении - CANopen и Modbus
Энергоэффективность - обеспечивает высокий показатель энергоэффективности как для асинхоронного двигателя, так и синхронного.
Применение
Транспортировочное оборудование (небольше конвейеры, подъемники и т.д.)
Фасовочно-упаковочное оборудование (пакетонаполнители, маркировочные машины и т.д.)
Специальные механизмы (мешалки, смесители, автоматические линии и т.д.)
Насосное, компрессорное и вентиляционное оборудование
Деревообрабатывающие станки, металлообрабатывающее оборудование (гибка, сварка и т.д.)
Описание

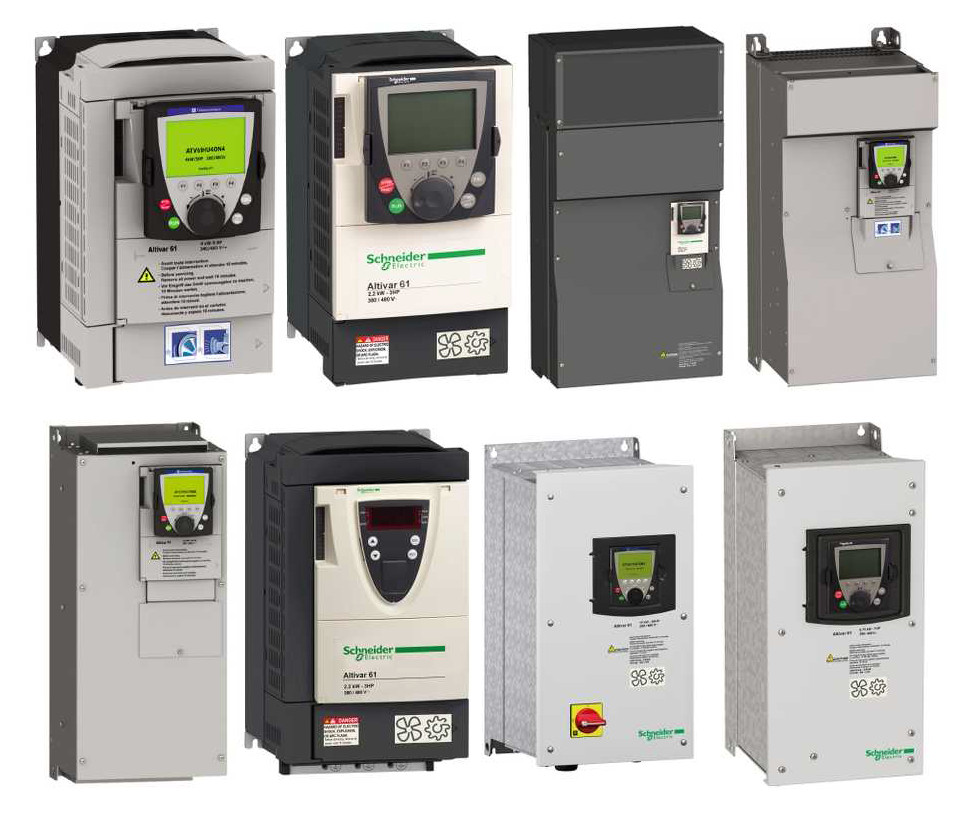

Преобразователь частоты Altivar 61 может уменьшить эксплуатационные расходы путем оптимизации потребления энергии, значительно повышая комфортность. Различные встроенные функции позволяют адаптировать преобразователь для использования в электрических установках, сложных управляющих системах и системах диспетчеризации инженерного оборудования здания. При разработке преобразователя учитывалась необходимость электромагнитной совместимости и уменьшения гармонических составляющих тока. В зависимости от характеристик, каждый тип (UL тип 1/IP 20 и/или UL тип 12/IP 54) либо имеет встроенные фильтры ЭМС класса A или B и дроссели звена постоянного тока, либо эти элементы доступны в качестве дополнительного оборудования.
Серия преобразователей частоты Altivar 61 предназначена для двигателей мощностью от 0,75 до 800 кВт с тремя типами сетевого питания:
однофазное, 200 - 240 В, от 0,37 до 5,5 кВт;
трехфазное, 200 - 240 В, от 0,37 до 75 кВт;
трехфазное, 380 - 480 В, от 0,75 до 630 кВт;
трехфазное, 500 - 690 В, от 1,5 до 800 кВт
Функции, разработанные специально для насосных и вентиляторных агрегатов
энергосбережение, квадратичный закон по 2 или 5 точкам
автоматический подхват вращающейся нагрузки с поиском скорости
адаптация ограничения тока в зависимости от скорости
подавление шума и резонанса посредством частоты коммутации, которая, в зависимости от номинальной нагрузки, может быть установлена до16 кГц во время работы, и случайной модуляции
предустановленные скорости
встроенный ПИД - регулятор, с предустановленными значениями ПИД и режимами автоматический/ручной (“Auto/Man”)
счетчик наработки и энергопотребления
определение отсутствия жидкости, определение нулевой скорости потока, ограничение скорости потока
функция "сон", функция "пробуждение"
клиентские настройки с отображением физических значений: бар, л/с, °C...
Для облегчения ввода в эксплуатацию приводов в промышленной сфере и инфраструктуре (туннели, водопроводные станции и т.д.) предлагается:
комплектный преобразователь в шкафах компактного исполнения IP 23 или IP 54
Вариант для окружающей среды, исключающей применение вентиляции
Для эксплуатации в среде, где требуемая степень герметичности исключает применение вентиляции, предлагается преобразователь на платформе:
при ~380 - 480 В от 0,75 до11 кВт (ATV 61PxxxN4Z)
Преимущества
В самом сердце вашей системы! Преобразователь Altivar 61 содержит множество настраиваемых аналоговых и дискретных входов и выходов для того, чтобы его можно было оптимизировать для конкретного применения. Преобразователь поддерживает протоколы Modbus и CANopen для того, чтобы увеличить производительность системы управления. Он также поддерживает основные промышленные шины и может легко встраиваться в системы HVAC при помощи дополнительных карт. Более того, ПЧ предлагает карты переключения насосов, позволяющие осуществлять гибкое и простое управление насосами. Функциональная безопасность и применения ATEX Преобразователь частоты Altivar 61 обладает защитной функцией блокировки ПЧ, исключающей несанкционированный пуск двигателя. Данная функция безопасности Power Removal позволяет включать ПЧ в качестве составляющей в цепь безопасности системы управления Электрической/Электронной/Электронной с программным управлением, относящейся к безопасности производственного механизма или технологического процесса. Функция соответствует стандартам по машинам EN 954-1, категория 3, электрическим установкам МЭК/EN 61508 SIL2 и силовым электроприводам МЭК/EN 61800-5-2. Использование функции безопасности Power Removal позволяет также преобразователю Altivar 71 защищать двигатели, установленные во взрывоопасной атмосфере (ATEX)
Применение
Преобразователь частоты Altivar 61 используется для трехфазных асинхронных двигателей мощностью от 0,75 кВт до 800 кВт. Преобразователь используется для создания современных систем обогрева, вентиляции и кондиционирования воздуха (HVAC) в промышленных и коммерческих зданиях:
вентиляция;
кондиционирование воздуха;
насосные агрегаты.
Серия преобразователей частоты Altivar 71 предназначена для двигателей мощностью от 0,37 до 630 кВт с четырьмя типами сетевого питания:
однофазное, 200 - 240 В, от 0,37 до 5,5 кВт
трехфазное, 200 - 240 В, от 0,37 до 75 кВт;
трехфазное, 380 - 480 В, от 0,75 до 500 кВт;
трехфазное, 500 - 690 В, от 1,5 до 630 кВт.
Данная серия ПЧ позволяет управлять с помощью алгоритма векторного управления потоком (CVF) асинхронными двигателями в разомкнутой и замкнутой системах регулирования скорости и синхронными двигателями с синусоидальной Э.Д.С. в разомкнутой системе. При сетевом питании a 200 - 240 В и a 380 - 480 В предлагается функциональная гамма ПЧ, позволяющая управлять синхронными двигателями с синусоидальной Э.Д.С. в замкнутой системе регулирования скорости.
Преимущества
Мощность до 630 кВт, исключительные рабочие характеристики, расширенные функциональные возможности... Открытость для всех коммуникационных сетей, приложений, пользователей... Altivar 71 предоставляет оригинальные решения, отвечающие любым индивидуальным требованиям.
Применение
Промышленность: транспортировка материалов, управление простым оборудованием.
Электроэнергетика и инфраструктура: RTU, автоматизация зданий.
Описание
Экплуатационные характеристики
Коэффициент нелинейных искажений THD(i) ниже 4%
Коэффициент мощности примерно 1 вне зависимости от нагрузки и направления энергии
Падения сетевого напряжения до 40 % без прерывания работы
Расширенный диапазон разрешённых частот
Допустимый ток короткого замыкания до 100 кА
Простота разработки и установки
Встроенный сетевой контактор
Отсутствие необходимости применения внешнего источника питания для цепей управления
Встроенная цепь заряда, рассчитанная на четырехкратную мощность звена постоянного тока
Работа, не зависящая от порядка чередования фаз
Энергосбережение
Рекуперация энергии в питающую сеть
Улучшенный КПД благодаря инновационной системе управления
Отсутствие гасящего резистора с большими потерями энергии и, следовательно, высокая надежность при больших искажениях напряжения питающей сети
Уменьшение потерь в трансформаторе, кабелях и распределительных устройствах

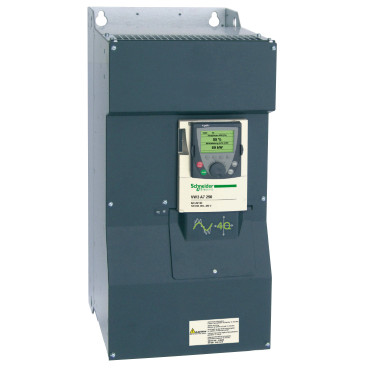

Активный выпрямитель напряжения устанавливается на входе стандартного преобразователя частоты и включает в себя три компонента:
Диапазон рабочих температур: от -10 до +45°C (до +60°C со снижением характеристик)
Преимущества
Активный выпрямитель напряжения является дополнительным устройством для преобразователя частоты, с помощью которого тормозная мощность возвращается в сеть. Он обеспечивает работу электропривода в 4-квадрантном режиме и понижает коэффициент нелинейных искажений THD(i) до уровня ниже 4 %.
Активный выпрямитель напряжения является дополнительным устройством для преобразователя частоты, с помощью которого тормозная мощность возвращается в сеть. Он обеспечивает работу электропривода в 4-квадрантном режиме и подходит для любых применений, в которых требуется генераторный режим работы. Современная элементная база, новейший принцип управления, а также наличие высококачественного фильтра гарантируют коэффициент нелинейных искажений THD(i) меньше 4 %.
Применение
Крановые механизмы (электроприводы подъёма и перемещения)
Наклонные конвейеры, лебедки, эскалаторы
Сложные приводные системы
Испытательные стенды и высокодинамичные приводы
Турбонасосные агрегаты
Приводы с низким уровнем гармоник
Описание

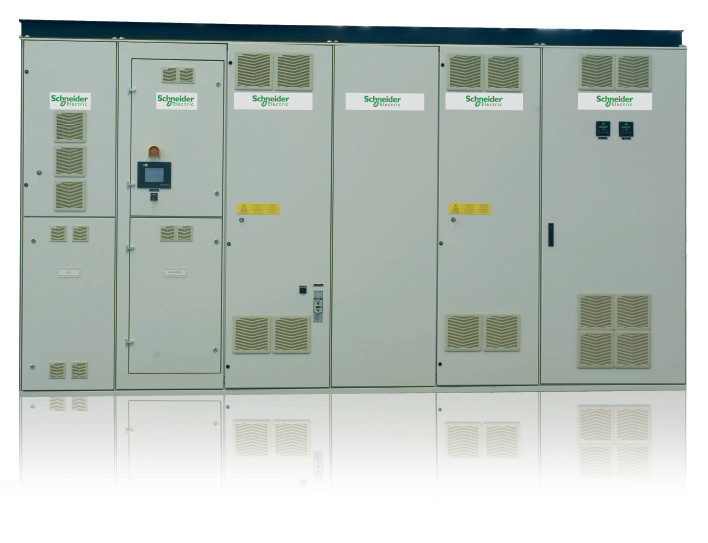

Частотный преобразователь среднего напряжения для двигателя переменного тока
Диапазон выходного напряжения: 2300 В - 3300 В (4160 В - 6600 В в качестве опции)
Диапазон мощностей: 0,5 - 10 МВт
Диапазон частот: 0 - 60 Гц, стандарт (140 Гц в качестве опции)
Питание: От любой сети среднего напряжения
Охлаждение: Воздушное и водяное с резервной системой охлаждения (вентилятор или насос)
Выходной каскад: 3-х уровневый инвертор напряжения NPC, с высоковольтным биполярным транзистором и изолированным затвором
Электрооборудование для торможения: Регенеративное торможение посредством активного выпрямителя или торможение через прерыватель и резистор
Совместимость с новыми и существующими двигателями
КПД: Около 99%
Встроенное подавление нелинейных искажений (12/24-импульсный выпрямитель или фильтры)
Соответствие стандартам МЭК, стандартная версия. Соответствие другим стандартам (NEMA, ANSI, IEEE и т.д.), дополнительно
Встроенный или отдельный входной трансформатор
Предложение включает привод и двигатель (если требуется)
Легкая адаптация к среде при помощи функции ПЛК
Открытость для основных сетей системы контроля: Ethernet, Profibus, Modbus, CANopen
Управление асинхронным двигателем (стандарт); синхронным двигателем (опция)
Простой доступ к корпусу с передней части
Высокая степень защищенности: до IP 41 (воздушное охлаждение) и IP 54 (водяное охлаждение)
Диагностика с использованием доступа к показателям основных значений устройств в реальном времени
Управление двигателем для всех систем: U/f-контроль; сенсорное/не сенсорное управление вектором потока; частота вращения, регулировка крутящего момента или положения; функция «ведущий-подчиненный» и т.д.
Бесперебойная эксплуатация и функции безопасности: Система полной защиты для сборки трансформатор-двигатель-привод-вспомогательное оборудование, снижение критической скорости и т.д. Функции автоматической настройки для быстрого запуска
Точная скорость в установившемся режиме: 0,05% без датчика и 0,05% с датчиком
Время реакции крутящего момента < 5 мс.
Преимущества
Уверенная экономия для ваших систем
Линия частотных преобразователей среднего напряжения от 0,5 до 10 МВт. Одни из самых компактных (до 1,5 МВт/м) на рынке с наивысшим уровнем КПД (~99%), преобразователи Altivar 1000 являются последним дополнением предложения Schneider Electric по устройствам среднего напряжения. Они с легкостью интегрируются в архитектуру системы контроля и обеспечивают следующие преимущества:
Широкий диапазон мощности и напряжения Преобразователь частоты Altivar 61 Plus предназначен для двигателей с переменным вращающим моментом: от 90 до 2400 кВт, 380 - 690 В
Диапазон большой мощности от 90 до 800 кВт
Диапазон очень большой мощности от 800 до 2400 кВт
Степень защиты идеально соответствует эксплуатационным условиям
Компактное исполнение IP23 для использования в электротехнических помещениях
Компактное исполнение IP54 для установки в производственной зоне
Исполнение IP54 с раздельными воздушными каналами охлаждения, рекомендуемое для запыленной среды
Исполнение IP55 с водяным охлаждением
Базовая комплектация с высоким уровнем оснащённости
Шкаф Sarel Spacial 6000
Сетевой выключатель с быстродействующими предохранителями
Сетевой дроссель или дроссель шины звена постоянного тока
Преобразователь частоты Altivar 61
Графический терминал на двери шкафа
Клеммники для подключения двигателя и цепей управления
Шкаф может быть адаптирован к потребностям заказчика путём добавления перечисленных в каталоге дополнительных компонентов Особое предложение для особых случаев
Индивидуальное исполнение по техническому заданию заказчика
Напряжение и мощность
3-фазное питание, 380...415 В пер. тока, -15/+10% 50/60 Гц +/-5% (480 В на заказ)
3-фазное питание, 500...525 В пер. тока, -15/+10% 50/60 Гц +/-5%
3-фазное питание, 600...690 В пер. тока, -15/+10% 50/60 Гц +/-5%
Преимущества
Готовые конструкторские решения для упрощения применения приводов.

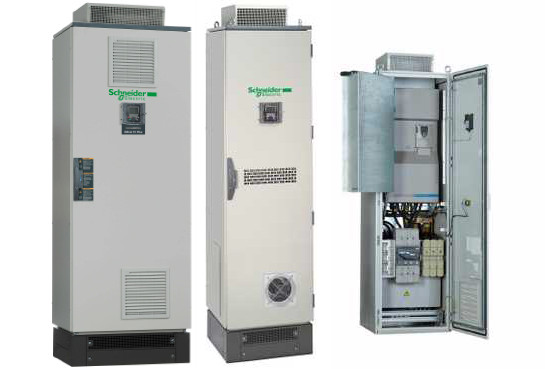

Преобразователи частоты Altivar 61 Plus для решений с двигателями низкого напряжения большой мощности, от 90 до 2400 кВт. Отличающиеся удобством использования и открытой концепцией, преобразователи частоты Altivar 61 Plus для синхронных и асинхронных двигателей с переменным вращающим моментом
обеспечивают больше гибкости в эксплуатации,
легко конфигурируются и
готовы к работе.
ПЧ Altivar 61 Plus, разработанные в строгом соответствии с требованиями безопасности, снабжены оптимизированной системой охлаждения, а все их компоненты были испытаны и протестированы в экстремальных эксплуатационных условиях. ПЧ 61 Plus позволяют сэкономить время
на составлении ценовых предложений
на размещении заказов
на монтаже и пуско-наладке
Применение
Вентиляторы
Насосы
Компрессоры
Описание
Широкий диапазон мощности и напряжения Преобразователь частоты Altivar 71 Plus предназначен для двигателей с постоянным вращающим моментом: от 90 до 2400 кВт, 380 - 690 В
Диапазон большой мощности от 90 до 630 кВт
Диапазон очень большой мощности от 800 до 2000 кВт
Степень защиты идеально соответствует эксплуатационным условиям
Компактное исполнение IP23 для использования в электротехнических помещениях
Компактное исполнение IP54 для установки в производственной зоне
Исполнение IP54 с раздельными воздушными каналами охлаждения, рекомендуемое для запыленной среды
Исполнение IP55 с водяным охлаждением
Базовая комплектация с высоким уровнем оснащённости
Шкаф Sarel Spacial 6000
Сетевой выключатель с быстродействующими предохранителями
Сетевой дроссель или дроссель шины звена постоянного тока
Преобразователь частоты Altivar 71
Графический терминал на двери шкафа
Клеммники для подключения двигателя и цепей управления
Шкаф может быть адаптирован к потребностям заказчика путём добавления перечисленных в каталоге дополнительных компонентов Особое предложение для особых случаев
Индивидуальное исполнение по техническому заданию заказчика
Напряжение и мощность
3-фазное питание, 380...415 В пер. тока, -15/+10% 50/60 Гц +/-5% (480 В на заказ)
3-фазное питание, 500...525 В пер. тока, -15/+10% 50/60 Гц +/-5%
3-фазное питание, 600...690 В пер. тока, -15/+10% 50/60 Гц +/-5%
Преимущества
Готовые конструкторские решения для упрощения применения приводов.

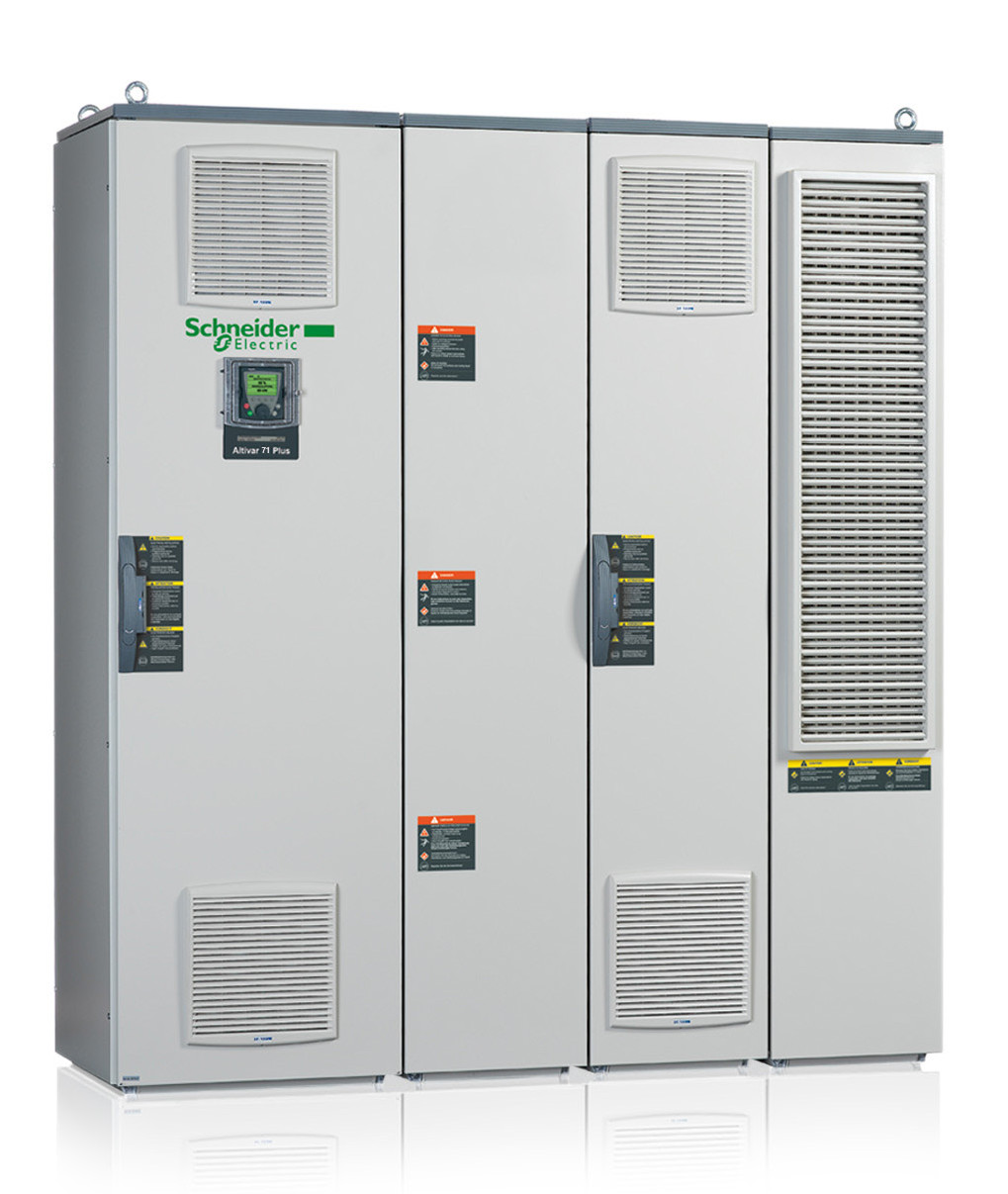

Преобразователи частоты Altivar 71 Plus для решений с двигателями низкого напряжения большой мощности, от 90 до 2000 кВт. Отличающиеся удобством использования и открытой концепцией, преобразователи частоты Altivar 71 Plus для синхронных и& асинхронных двигателей с постоянным вращающим моментом
обеспечивают больше гибкости в эксплуатации,
легко конфигурируются и
готовы к работе.
ПЧ Altivar 71 Plus, разработанные в строгом соответствии с требованиями безопасности, снабжены оптимизированной системой охлаждения, а все их компоненты были испытаны и протестированы с максимальной нагрузкой. ПЧ 71 Plus позволяют сэкономить время
