SIMATIC программное обеспечение Siemens

Один унифицированный интерфейс для всех Ваших задач автоматизации – сегодня и завтра.

TIA Portal – это унифицированный инжиниринговый инструмент, объединяющий в себе SIMATIC STEP 7, SIMATIC WinCC и SINAMICS StartDrive. Безграничная интеграция между этими программными продуктами не имеет себе равных в промышленности, а такой эффективности никогда раньше не было.

Проектирование для контроллеров SIMATIC

В течение многих лет SIMATIC STEP 7 был основным стандартом и лидирующей системой проектирования для программируемых контроллеров. С помощью SIMATIC STEP 7 V11 модульные контроллеры и контроллеры, основанные на базе SIMATIC PC, можно конфигурировать, программировать, испытывать и диагностировать. Этот стандарт сейчас интегрирован в унифицированный инжиниринговый интерфейс TIA Portal для выполнения следующих задач:

• Использование единого программного пакета для всех Ваших решений автоматизации с помощью простого и эффективного проектирования для всех контроллеров SIMATIC, от небольших до основанных на персональных компьютерах.
• Сокращение времени на проектирование с помощью высокопроизводительных и интеллектуальных редакторов, которые ускоряют программирование контроллеров.
• Значительное сокращение обучения за счёт интуитивно понятной методики "drag and drop" установки подключений для HMI и сетевых конфигураций.
• Повышение качества Ваших разработок с помощью сохранения проверенных Вами инжиниринговых модульных компонентов в библиотеках и простым использованием их в Ваших дальнейших разработках.
• Защита Ваших инвестиций с помощью повышенной совместимости с будущими инновационными разработками.
• Защита Ваших ресурсов с помощью бесшовной интеграции Machine Safety.

Проектирование для SIMATIC HMI

Для удовлетворения всех потребностей визуализации, включая функциональные возможности SCADA, семейство SIMATIC HMI содержит все устройства, начиная от базовых панелей (Basic Panels) и SIMATIC Comfort Panels до решений, основанных на SIMATIC PC с функциональностью SCADA. Все эти устройства могут быть запрограммированы с помощью единого программного пакета: SIMATIC WinCC V11.

Интеграция SIMATIC WinCC V11 в TIA Portal предоставляет пользователю:

• Совместимое проектирование для всего семейства HMI – от базовых панелей (Basic Panel) до SCADA систем для каждого HMI-приложения.
• Защита ваших инвестиций с помощью простого обновления, c переходом с машинных панелей SIMATIC HMI на поноценные SCADA решения.
• Сокращение времени проектирования Вашего HMI с помощью ориентированных на выполнение задач и интуитивно понятных пользователю функций, специально разработанных для высокоэффективного инжиниринга.
• Сокращение времени на конфигурирование системных коммуникаций, используя методику "drag and drop" доступа к данным всех Ваших контроллеров.

Проектирование для приводов SINAMICS

Существует множество приложений управления перемещением, используемых для решений автоматизации. Для множества вариантов проектов с различными значениями мощности и приложений, от простого управления скоростью до сложных задач управления перемещением, применяются мощные инструменты для ввода а эксплуатацию, работы и диагностики. Основанные на проверенных инструментах SINAMICS приложения, использующие SINAMICS G120 сконфигурированы с помощью StartDrive V11, который будет интегрирован в унифицированный инжиниринговый интерфейс TIA Portal для выполнения следующих задач:

• Сокращение времени на конфигурирование приводов SINAMICS с помощью простых и эффективных инструментов параметризации с мастерами установки и работы с приложениями.
• Сокращение времени простоя оборудования с помощью интегрированных инструментов диагностики приводов.
• Сокращение времени на запуск с помощью удобного для использования встроенного инструмента ввода привода в эксплуатацию.
• Простая интеграция приводов SINAMICS в Ваши решения автоматизации с помощью унифицированного интерфейса TIA Portal.

• STEP 7 Lite - облегченная версия программного обеспечения Sienens, используемая для программирования только SIMATIC S7-300 и SIMATIC C7.
• STEP 7 - полная версия для приложений, связанных с применением всех систем автоматизации SIMATIC.
• STEP 7 Professional - это пакет программ. В состав пакета входят STEP 7, S7-SCL, S7-GRAPH и S7-PLCSIM.

Отличительной особенностью пакета STEP 7 является возможность разработки комплексных проектов автоматизации, базирующихся на использовании множества программируемых контроллеров, промышленных компьютеров, устройств и систем человеко-машинного интерфейса, устройств распределенного ввода-вывода, сетевых структур промышленной связи. Ограничения на разработку таких проектов накладываются только функциональными возможностями программаторов или компьютеров, на которых установлен STEP 7.

• Языки программирования высокого уровня.
• Графические языки для специалистов в области технологии.
• Сопутствующее программное обеспечение для диагностирования, имитации, дистанционного обслуживания, разработки заводской документации и т.д.

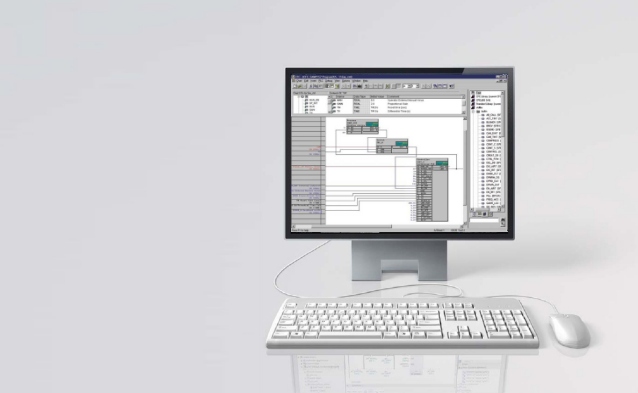

Инструментальные средства проектирования предоставляют Вам неограниченную свободу. Они включают в свой состав набор языков высокого уровня и технологически ориентированных языков, позволяющих существенно сократить время проектирования системы автоматизации. Это программное обеспечение Siemens позволяет выполнять разработку проектов систем автоматизации наиболее оптимальным образом, объединяя для решения поставленных задач функциональные возможности C, SCL, STL и LAD.

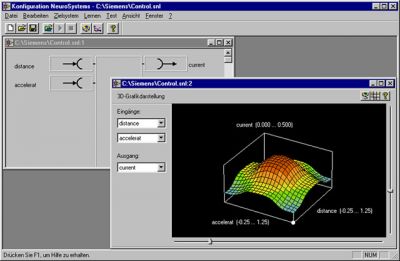

• Пакеты стандартного и модульного ПИД-регулирования, fuzzy управления и другие.
• Пакет PID Self Tuner для разработки самонастраивающихся ПИ и ПИД-регуляторов на базе существующих ПИД-регуляторов.
• Инструментарий для связи систем автоматизации с приложениями Windows
• Инструментарий для организации программного дублирования SW-Redundancy
• Загружаемые драйверы предназначены для использования в коммуникационных процессорах CP 341 и CP 441-2 и обеспечивают поддержку последовательной передачи данных в соответствии с протоколами передачи других производителей
• Пакет Easy Motion Control для построения систем позиционирования на основе стандартных компонентов SIMATIC S7/ C7/ WinAC, стандартных приводов, инкрементальных датчиков позиционирования и датчиков абсолютного перемещения.
