Шестеренчатые расходомеры объемного типа

Один зубец - один импульс

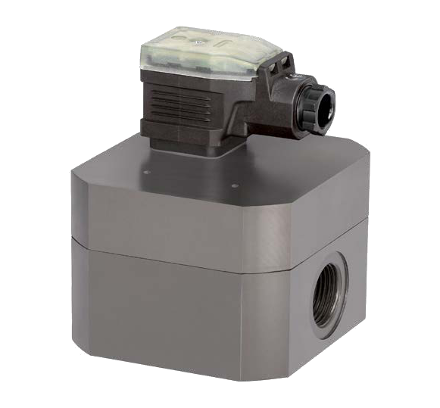

Шестеренчатые расходомеры марки SIKA предназначены для измерения объемных расходов жидкостей с высокой и переменной вязкостью. Работа высокоточных расходомеров основана на принципе вытеснения. Благодаря своему высокому разрешению в сочетании с надежностью и точностью измерений, расходомеры особенно подходят для работ, связанных с измерением малых и очень малых объемов.

В принципе, точность измерений увеличивается при работе с высоковязкими жидкостями. С другой стороны, точность измерений уменьшается при работе со средой вязкостью менее 10 мм2/с. В силу своих конструктивных особенностей шестеренчатые расходомеры требуют определенной смазывающей способности измеряемой жидкости. Работа с несмазывающими средами, например, с водой, не представляется возможной.

Возможные области применения:

Измерение расхода
Контроль за процессами заправки
Дозирование масел и химических веществ
Измерение расхода лакокрасочных материалов
Контроль за соотношением полиола и изоцианата

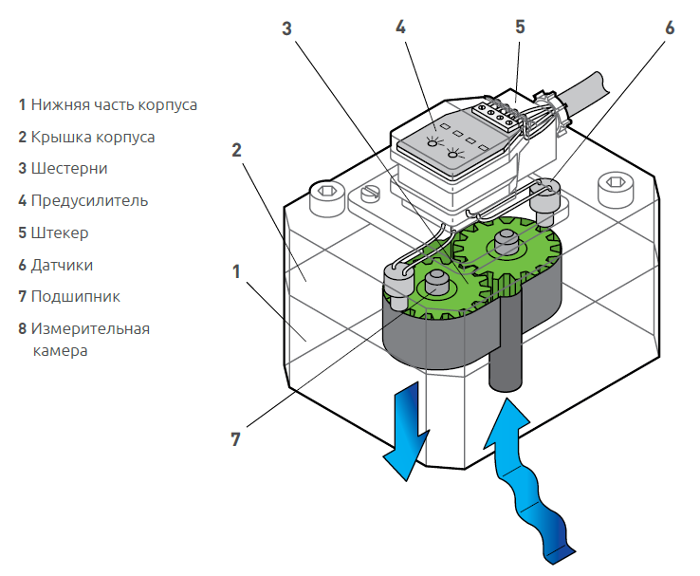

Описание работы

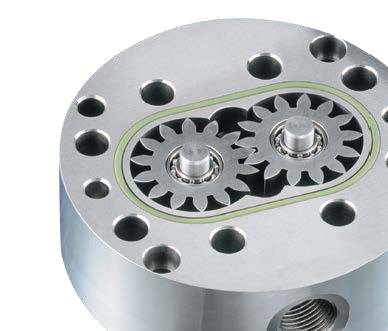

Зубчатая пара, установленная внутри корпуса с очень высокой точностью, образует измерительный элемент. Поступающая внутрь среда приводит зубчатую пару во вращение. Вращательное движение считывается бесконтактными датчиками. Каждый отдельный зубец генерирует один импульс, в результате этого достигается очень высокое разрешение. Таким образом, можно точно измерить или дозировать даже самые малые объемы рабочей среды.

Для формирования 2-х канального частотного сигнала, пропорционального расходу, измерительный блок содержит два считывающих датчика, повернутые по окружности на 1/4 шага зубца. Соответствующая обработка сигнала обеспечивает более высокое разрешение и возможность определения направления потока.

Максимальное падение давления не должно превышать 16 бар, в связи с этим ограничивается диапазон измерения сред с высокой вязкостью (см. графики потерь давления).

Технические характеристики расходомеров серии VZ-S / VZ AL-S

	VZ-S	VZ AL-S
Корпус	Чугун или нержавеющая сталь	Алюминий
Вязкость рабочей среды	1 ... 100 000 мм2/с	1 ... 4000 мм2/с (зависит от модели)
Температура рабочей среды	-30 ... 120 °C (стандартное исполнение)	-10 ... 80 °C
Погрешность измерений	±0,3 % от измеренного значения	±1... ±3 % от измеренного значения
Типоразмеры	7	4
Технологическое соединение	С использованием монтажной плиты, боковое соединение с внутренней резьбой	Прямой монтаж, соединение с внутренней резьбой

Дополнительные особенности серии VZ-S

Измеряемый объем на импульс определяет типоразмер расходомера. Например, 0,4 см3 / импульс
– это расходомер типа VZ 0.4...-S
Выпускаются расходомеры в высокотемпературном исполнении (HT) для работы при температурах до 150 °C с термоизоляцией предусилителя (опционально)
Выпускаются расходомеры в искро- и взрывозащищенном исполнении по стандарту ATEX (макс. температура рабочей среды – 80 °C)
Различные варианты материалов корпуса и уплотнений обеспечивает возможность многоцелевой работы с различными средами
Стандартное технологическое соединение с помощью монтажных плит обеспечивает быструю замену расходомеров без длительного вмешательства в работу системы
Возможна поставка под заказ других подшипников для особых технических условий

Дополнительные особенности серии VZ AL-S

Стандартные технологические соединения
Выходной сигнал: импульсный

Серия VZ-S >>>

Технические характеристики

VZ...GG-S

VZ...VA-S

Погрешность измерений

±0,3 % от показаний (21 мм²/с)

Повторяемость

0,05 % при одинаковых условиях

Вязкость рабочей среды

1...100 000 мм²/с

Номинальное давление

VZ 0,025... до VZ 1... - макс. 400 бар,
VZ 3... до VZ 5... - макс. 315 бар
Для более высокого номинального давления - под заказ

Температура рабочей среды (в зависимости от материала уплотнения)
> Стандартное исполнение
> Высокотемпературное исполнение
> Взрывозащищенное исполнение

Фторкаучук	ФЭП	EPDM (этилен-пропилен монодиен)
-15...120 °C	-30...120 °C	-30...120 °C
-15...150 °C	-30...150 °C	-30...130 °C
-15...80 °C	-30...80 °C	-30...80 °C

Температура окружающей среды (в зависимости от материала уплотнения)

Фторкаучук	ФЭП	EPDM (этилен- пропилен монодиен)
-15...80 °C	-30...80 °C	-30...80 °C

Технологическое соединение

С использованием монтажной плиты, боковое соединение с внутренней резьбой

Напряжение питания

12 ... 30 В пост. ток / макс. 90 мА

Электрическое соединение

Стандартный разъем

Степень защиты по EN 60529

IP65

Выходной сигнал

2-х канальный, прямоугольный, PNP, коэффициент заполнения 1:1,

Материалы

Корпус

Чугун GGG 40

Нержавеющая сталь 1.4404

Шестерни

Сталь 1.7139

Нержавеющая сталь 1.4462

Подшипники

100CR6 / 1.3505

X105CrMo17 / 1.4125

Уплотнения

Стандартные: фторкаучук
Опционально: EPDM (этилен-пропилен монодиен), ФЭП

Материал монтажной плиты

Чугун GGG 40

Нержавеющая сталь 1.4404

Типоразмер	Начало вращения шестерен, при [л/мин]	Диапазон измерения* [л/мин]	Измеряемый объем [мл/импульс]	Разрешение [импульс/л]
VZ 0,025-S	0,001	0,008...2	0,025	40 000
VZ 0,04-S	0,004	0,02...4	0,04	25 000
VZ 0,2-S	0,01	0,16...16	0,245	4081,63
VZ 0,4-S	0,01	0,2...40	0,4	2500
VZ 1-S	0,02	0,4...80	1,036	965,25
VZ 3-S	0,03	0,6...160	3,000	333,33
VZ 5-S	0,04	1...250	5,222	191,50

* Диапазоны измерений уменьшаются при измерении сред с высокой вязкостью.
Максимальное падение давления не должно превышать 16 бар (см. графики потерь давления).

Размеры шестеренчатых расходомеров объемного типа моделей VZ...GG-S

Типоразмер	A [мм]	D [мм]	G_S [мм]	G_H [мм]	Вес [кг]
0,025	85	60	101	114	1,8
0,04	85	60	107	120	2,0
0,2	85	60	108	121	2,0
0,4	100	90	114	127	3,7
1	120	95	123	136	5,2
3	170	120	140	153	9,0
5	170	120	156	169	13,0

Размеры монтажных плит для моделей VZ ...GG-S

Для моделей:	A [мм]	B [мм]	C [мм]	E [мм]	F [мм]	G [мм]	H [мм]	J [мм]	K [мм]	L [мм]
VZ 0,025 / 0,04 / 0,2	85	90	35	65	76	7	11	7	70	40
VZ 0,4	100	110	37	86	96	7	11	7	80	38
VZ 1	100	120	37	80	106	7	11	7	84	72
VZ 3 / 5	160	165	80	140	145	9	15	9	46	95

Для моделей:	M [мм]	N [мм]	P [мм]	R [мм]	c [мм]	d [мм]	e	f [мм]	Вес [кг]
VZ 0,025 / 0,04 / 0,2	20	6,5	M 6/14t	17	0,7	25	G⅜	13	1,8
VZ 0,4	34	16	M 8/18t	18,5	0,7	29	G½	15	2,7
VZ 1	35	12	M 8/18t	17,5	0,7	29	G½	15	2,9
VZ 3 / 5	50	25	M 12/24t	28	1	42	G 1	19	14

Размеры шестеренчатых расходомеров объемного типа моделей VZ...VA-S

Типоразмер	D [мм]	F [мм]	GS [мм]	GH [мм]	Вид [кг]
0,025	94	55	106	119	3,0
0,04	94	56	107	120	3,0
0,2	94	57	108	121	3,1
1	124	72	123	136	7,0
3	170	89	140	153	15,9
5	170	105	156	169	18,7

Размеры монтажных плит для моделей VZ...VA-S

Для моделей:	B [мм]	C [мм]	D [мм]	E [мм]	G [мм]	H [мм]	J [мм]	K [мм]
VZ 0,025 / 0,04 / 0,2	85	35	94	75	7	11	7	70
VZ 1	116	37	124	100	9	15	9	84
VZ 3 / 5	158	80	170	140	9	15	9	46

Для моделей:	L [мм]	M [мм]	N [мм]	P [мм]	R [мм]	e	f [мм]	Вес [кг]
VZ 0,025 / 0,04 / 0,2	40	20	6,5	M 6/14t	18	G⅜	13	1,7
VZ 1	72	35	12	M 8/18t	19,5	G½	15	3,2
VZ 3 / 5	95	50	25	M 12/24t	52	G1	19	13,9

Потери давления

Код заказа

Пример заказа	0025	GG	V	3	2	I	00S
Типоразмер датчиков
0,025 0,04 0,2 0,4 (только чугун) 1 3 5	0025 004 020 040 100 300 500
Материал
Чугун Нержавеющая сталь		GG VA
Уплотнения
Фторкаучук EPDM (этилен-пропилен монодиен) ФЭП			V E P
Напряжение питания
12...30 В пост. тока				3
Технологическое соединение
С монтажными плитами Непосредственный монтаж (только для исполнения из нержавеющей стали)					2 1
Предусилитель
Без предусилителя (для TD 8250) Встроенный С термоизоляцией для высокотемпературного исполнения (не выпускается для взрывозащищенного исполнения)						K I E
Вариант исполнения
Стандартное Искро- и взрывозащищенное исполнение с коммутирующим усилителем							00S 10S

Пример заказа	004	GG	0380S
Монтажные плиты для:			0380S 0120S 0120S 1000S
VZ 0,025 / VZ 0,04 / VZ 0,2 VZ 0,4 (чугун) VZ 1 VZ 3 / VZ 5	004 040 100 500		0380S 0120S 0120S 1000S
Материал
Чугун Нержавеющая сталь		GG VA

Серия VZ AL-S >>>

Технические характеристики

Типоразмер/ Модель	VZ 0,04 AL-S	VZ 0,2 AL-S	VZ 2 AL-S	VZ 5 AL-S
Диапазон измерений*	0,02...4 л/мин	0,16...16 л/мин	1...65 л/мин	1...200 л/мин
Вязкость рабочей среды	20...4000 мм²/с	1...3000 мм²/с	20...4000 мм²/с	20...4000 мм²/с
Погрешность измерений	±2 % от показания	±1 % от показания	±2,5 % от показания	±1 % от показания
Номинальное давление	Макс. 200 бар	Макс. 160 бар	Макс. 160 бар	Макс. 80 бар
Пик давления	Mакс. 240 бар	Макс. 200 бар	Макс. 200 бар	Макс. 100 бар
Температура рабочей среды	-10...80 °C
Резьбовое соединение	G¼	G⅜	G¾	G 1
Вес	0,5 кг	0,7 кг	1,9 кг	6 кг
Объем на импульс	0,04 см³	0,245 см³	2 см³	5,222 см³
Количество выходных каналов	1	2	1	1
Выходной сигнал > Форма сигнала > Частота импульсов > Разрешение	Прямоуг. форма, имп. сигнал, PNP, коэф. заполнения 1:1 ±15 % 25 000 имп./литр 0,04 мл/имп	Прямоуг. форма, имп. сигнал, PNP, коэф. заполнения 1:1 ±15 % 4082 имп./литр 0,245 мл/имп	Прямоуг. форма, имп. сигнал, PNP, коэф. заполнения 1:1 ±15 % 500 имп./литр 2 мл/имп	Прямоуг. форма, имп. сигнал, PNP, коэф. заполнения 1:1 ±15 % 191,5 имп./литр 5,2 мл/имп
Индикация	Кабельное гнездо с одним СИД для импульсного сигнала	Кабельное гнездо с двумя СИД для импульс. сигнала (два канала)	Кабельное гнездо с одним СИД для импульсного сигнала	Кабельное гнездо с одним СИД для импульсного сигнала
Электрическое соединение	Стандартный разъем
Напряж. питания	12...30 В пост. ток, защита от неправильной полярности
Входная мощность	0,6 Вт защита от короткого замыкания	0,9 Вт защита от короткого замыкания	0,6 Вт защита от короткого замыкания	0,6 Вт защита от короткого замыкания
Степень защиты	IP65
Материалы
Корпус	Алюминий AIMgSi F30 (с твердым покрытием)	Алюминий, анодиров., цвет золотой	Алюминий AIMgSi F30 (с твердым покрытием)	Алюминий AIMgSi F30 (с твердым покрытием)
Шестерни	Нерж. сталь 1.4462	Сталь 16 MnCr5, закал.	Сталь 1.7139	Сталь 1.7139
Подшипники	Шариковые подшипники	Шар.подшипники, нержавеющая сталь	Втулочные подшипники (P10)	Шариковые подшипники
Уплотнения	Фторкаучук	Фторкаучук	Фторкаучук	Фторкаучук
Код заказа
	VZ004ALV31I00S	VZ020ALV31I00S	VZ200ALV31I00S	VZ500ALV31I00S

Размеры

Потери давления

Локальный индикатор TD 8250 >>>

Технические характеристики

Локальный индикатор TD 8250 марки SIKA устанавливается между штекером и кабельным гнездом шестеренчатого расходомера объемного типа серии VZ ... марки SIKA. Программирование индикатора осуществляется с помощью двух кнопок, расположенных за передней панелью. Индикатор можно запрограммировать на отображение либо фактического расхода, либо суммарного расхода (функция счетчика) при необходимости. Модель TD 8250 выпускается в трех исполнениях с различными выходными сигналами:

с импульсным выходом, 2-х канальным, в зависимости от датчика потока
с аналоговым выходом 0 (4) ... 20 мА
с двумя контактами аварийного сигнала

Также возможна установка на уже имеющиеся шестеренчатые расходомеры. Для этого необходимо просто удалить плату усилителя из кабельного разъема.

TD 8250
Входной сигнал	Импульсный сигнал от расходомера
Программирование	С помощью двух кнопок, сохранение данных при отключении электропитания
Индикатор	4-х разрядный ЖКД, цвет символов – красный, высота символов – 7,6 мм
Напряжение питание	18 ... 28 В пост. тока, опционально – 10 ...19 В пост. тока
Потребление тока	Макс. 120 мА
Температура окружающей среды	0...60 °C
Температура хранения	-25...85 °C
Выходные сигналы	Импульсный выход [2-х канальный, зависит от датчика расхода] или аналоговый выход 0(4) … 20 мА или 2 контакта аварийного сигнала макс. 24 В пост. тока / 1 А
Корпус	Алюминиевый, 60 x 35 x 60 [Ш x В x Г] без штекера
Вес	Около 120 г
Степень защиты	IP65
Электрическое соединение	Штекер EN 175301-303-A, 4-х контактный

Код заказа

Пример заказа	F	60
Выходные сигналы
Импульсный выход Аналоговый выход (0) 4 ... 20 мА 2 контакта аварийного сигнала	F A R
Питание
18...28 В пост. тока 10...19 В пост. тока		60 50

Обзорная таблица

VZ 0,025 S

VZ 0,04 S

VZ 0,2 S

VZ 0,4 S

VZ 1 S

VZ 3 S

VZ 5 S

Диапазон измерений

0,008...2 л/мин

0,02...4 л/мин

0,16...16 л/мин

0,2...40 л/мин

0,4...80 л/мин

0,6...160 л/мин

1...250 л/мин

Вязкость рабочей среды

1...100 000 мм²/с

Погрешность измерений

±0,3 % от показания (при 21 мм²/с)

Номинальное давление

Макс. 400 бар

Макс. 315 бар

Температура рабочей среды

> Стандартное исполнение
> Высокотемпературное исполнение
> Взрывозащищенное исполнение

В зависимости от материала уплотнения
Фторкаучук	ФЭП	EPDM (этилен-пропилен монодиен)
-15...120 °C	-30...120 °C	-30...120 °C
-15...150 °C	-30...150 °C	-30...130 °C
-15...80 °C	-30...80 °C	-30...80 °C

Технологическое соединение

С использованием монтажной плиты, боковое соединение с внутренней резьбой

Электрическое соединение

Стандартный разъем

Материалы

Корпус

VZ...GG-S: чугун GGG40
VZ...VA-S: нержавеющая сталь 1.4404

Шестерни

VZ...GG-S: сталь 1.7139
VZ...VA-S: нержавеющая сталь 1.4462

Подшипники

VZ...GG-S: 100CR6 / 1.3505
VZ...VA-S: X105CrMo17 / 1.4125

Уплотнения
> Фторкаучук
> ФЭП
> EPDM (этилен-пропилен монодиен)

Стандартное исполнение
Опциональное
Опциональное

	VZ 0,04 AL-S	VZ 0,2 AL-S	VZ 2 AL-S	VZ 5 AL-S
Диапазон измерений	0,02...4 л/мин	0,16...16 л/мин	1...65 л/мин	1...200 л/мин
Вязкость рабочей среды	20...4000 мм²/с	1...3000 мм²/с	20...4000 мм²/с	20...4000 мм²/с
Погрешность измерений	±2 % от показания	±1 % от показания	±2,5 % от показания	±1 % от показания
Номинальное давление	Макс. 200 бар	Макс. 160 бар	Макс. 160 бар	Макс. 80 бар
Температура рабочей среды > Стандартное исполнение > Высокотемпературное исполнение > Взрывозащищенное исполнение	Постоянный -10...80 °C
Технологическое соединение	G¼	G⅜	G¾	G 1
Электрическое соединение	Штекер DIN EN 175301-803-A, с линейной розеткой
Материалы
Корпус	Алюминий AIMgSi F30 (с твердым покрытием)	Алюминий, анодированный, цвет золотой	Алюминий AIMgSi F30 (с твердым покрытием)	Алюминий AIMgSi F30 (с твердым покрытием)
Шестерни	Нержавеющая сталь 1.4462	Сталь 16 MnCr5, закаленная	Сталь 1.7139	Сталь 1.7139
Подшипники	Шариковые подшипники	Шариковые подшипники, нержавеющая сталь	Втулочные подшипники (P10)	Шариковые подшипники
Уплотнения > Фторкаучук	Стандартное исполнение
