Ротаметры - расходомеры переменного сечения

Ротаметр - поплавковый расходомер переменного сечения KROHNE

Ротаметры пригодны как для жидкостей, так и для газов. Метод измерения не дорог, в то же время весьма точен и надежен и имеет следующие преимущества: ротаметры сохраняют точность измерений даже при очень малых расходах стандартный диапазон 10:1 (отношение верхнего предела измерения к нижнему), пригодны даже при низком рабочем давлении

• минимальные потери давления
• местная индикация, не требующая вспомогательной энергии
• прямые участки трубопровода "до" и "после" очень короткие или совсем не требуются заменяемость основных узлов
• точный расчет шкалы на рабочий продукт по VDI

Ротаметры обычно имеют форму вертикальной конической трубы, расширяющейся вверх, в которой свободно перемещается вверх и вниз поплавок специальной формы. Жидкость движется вверх по трубе, вынуждая тем самым поплавок подняться на определенную высоту и образовать кольцевой зазор между ним и стенками трубы так, чтобы силы, действующие на поплавок, уравновесились. Следовательно, положение поплавка ротаметра соответствует определенной величине расхода, которую можно определить по шкале. В основном, на поплавок действуют три силы:

• постоянная сила гравитации G
• выталкивающая сила А, которая в соответствии с законом Архимеда является постоянной, если постоянна плотность жидкости
• сила S, динамический напор потока, воздействующий на поплавок.

Поскольку в данном случае силы G и А постоянны, сила S в положении равновесия также должна быть постоянной (плавучее состояние), а сумма сил G + А должна быть равна ей и противоположна по направлению. Это достигается изменением кольцевого зазора до соответствующего равновесного положения поплавка в конусе ротаметра. Поэтому каждое значение расхода соответствует определенному кольцевому зазору, который при известной конусности ротаметра соответствует определенному положению поплавка. Измерительная труба обычно имеет коническую форму. Если конус ротаметра непрозрачен, например, из металла, положение поплавка передается на индикатор магнитным или индукционным способом. Описанный принцип измерения может также использоваться в приборах с обратной геометрией, т.е. когда конический поплавок перемещается в диафрагме внутри цилиндрической трубы. Норма VDI/VDE 3513 определяет метод расчета шкал различных ротаметров с учетом всех параметров измеряемой среды: плотности, вязкости, давления и температуры. Этот метод используется также для пересчета шкалы на новые параметры измеряемой среды.

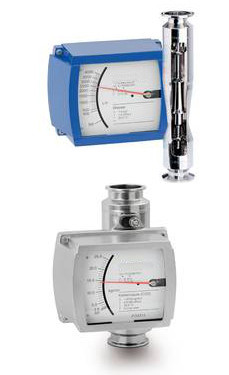

1. Расходомер H 250 - цельнометаллический.

Ротаметр H250 пригоден при экстремальных химических, механических и термических нагрузках.

• H 250 / PTFE / Ceramic - цельнометаллический с футеровкой из PTFE или керамики
• Ротаметр H 250 предназначен для жидкостей и газов.
• Материал измерительной части поплавковый расходомера - нержавеющая сталь или Хастеллой
• Все компоненты расходомеров заменяемы
• Фланцевые подсоединения по DIN 2501 от DN 15 до DN 100
• Полный диапазон (100%-ные значения шкалы): По воде: 25 до 100.000 л/ч. По воздуху: 0,7 до 600 м3/ч
• Температура процесса –80 до + 300°C
• Максимальная окружающая температура 120°C
• Категория защиты IP 65 по NEMA 12 и 13

2. Расходомер H 250 H - горизонтальный.

Ротаметр H250H горизонтальной установки предназначен для измерения объемного расхода жидкостей. Положение поплавка ротаметра соответствует определенной величине расхода, которая передается при помощи магнитной системы на шкалу прибора. Прочная конструкция делает ротаметр H250 H особенно пригодным для применения в сложных технологических процессах и неблагоприятных условиях окружающей среды. В преобразователе M9 положение поплавка передается в систему указатель/магнит и значение расхода непосредственно отображается на шкале прибора.

• Фланцевые подсоединения по DIN 2501 от DN 15 до DN 100
• Расход (100%-ные значения шкалы): от 0,06 до 100 м3/ч.
• Температура процесса –70 до +200°C
• Окружающая температура –20 до +90°C
• Категория защиты IP 65

3. H 54- цельнометаллический высокоточный.

Ротаметр пригоден для применения при экстремальных рабочих условиях Предназначен для жидкостей и газов.

• Фланцевые подсоединения по DIN 2501 от DN 15 до DN 150
• Полный диапазон поплавкового расходомера (100%-ные значения шкалы): По воде: 16 до 150.000 л/ч, По воздуху: 0,4 до 3000 м3/ч
• Температура процесса –80 до + 400°C
• Выходной сигнал ротаметра (ESK) 4,20 мА
• Шкала 10:1
• Категория защиты IP 65 по NEMA 12 и 13

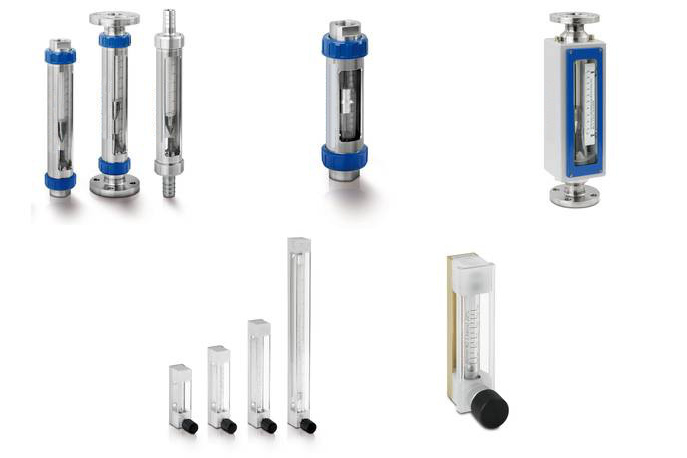

4. VA 40- расходомер с регулируемым сечением.

Ротаметр с встроенным измерительным конусом и набором соединителей для универсального применения. Расходомеры предназначены для жидкостей и газов. Ротаметры разработаны для монтажа на вертикальном участке трубопровода с потоком, направляющимся снизу вверх. На измерительном стекле предусмотрена шкала по техническим требованиям заказчика. Стеклянный конус позволяет иметь прямую индикацию величины расхода.

• Фланцевые, резбовые и нипельные подсоединения до DN 50
• Полный диапазон поплавкового расходомера (100%-ные значения шкалы): По воде: 0,4 до 10.000 л/ч
• По воздуху: 0,007 до 180 м3/ч
• Температура процесса –40 до + 100°C
• Категория защиты IP 65 по NEMA 12 и 13

5. DK 46, DKR 46, DK 47, DK 48, DK 800 - мини расходомеры со стеклянными измерительными корпусами.

Все ротаметры DK46, DKR46, DK47, DK48, DK800 оборудованы клапаном иглы в основании, чтобы облегчить точную калибровку. Предназначен для жидкостей и газов. Возможен монтаж ротаметра на лабораторной стойке.

• Полный диапазон поплавкового расходомера (100%-ные значения шкалы): По воде: 0,004 до 160 л/ч, По воздуху: 0,5 до 4.300 л/ч
• Температура процесса до +100°C
• Максимальное давление от 6 до 16 бар
• Измерительный конус боросиликатное стекло

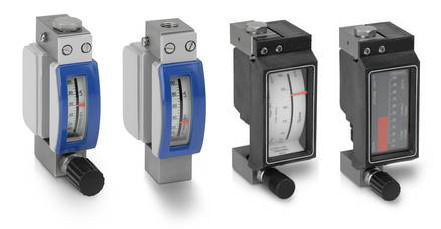

6. DK 32 / 34- миниатюрныe цельнометаллическиe с регулирующим вентилем.

Ротаметры для широкого спектра применений

• Полный диапазон поплавкового расходомера (100%-ные значения шкалы): По воде: 0,004 до 160 л/ч, По воздуху: 0,5 до 4.300 л/ч
• DK32 с горизонтальным присоединением
• DK34 с вертикальным присоединением
• Регулятор давления
• Металлический измерительный конус с верхним и нижним присоединительными блоками из нержавеющей стали
• Стандартное подсоединение: внутренняя резьба 1/4'' NPT. Переходники: Ermeto 6 или 8, Serto 6 или 8, Dilo, Gyrolok, Swagelok
• Полный диапазон ротаметра (100% шкала): по воде: от 3 до 100 л/ч, опция макс. до 160 л/ч, по воздуху: от 50 до 3400 л/ч,
• опция макс. до 4000 л/ч
• Температура продукта DK32 –80 до +150°C
• Давление до 130 бар

7. DK 37 - миниатюрный цельнометаллический с индикатором в виде барографа и регулирующим вентилем Ротаметр для широкого спектра применений. Ротаметры DK 37 предназначены для жидкостей и газов.

• Полный диапазон поплавкового расходомера (100%-ные значения шкалы): По воде: 0,004 до 160 л/ч, По воздуху: 0,5 до 4.300 л/ч
• Стандартное подсоединение: внутренняя резьба 1/4'' NPT
• Переходники: Ermeto 6 или 8, Serto 6 или 8, Dilo, Gyrolok, Swagelok
• Полный диапазон (100% шкала): по воде: от 3 до 100 л/ч, опция макс. до 160 л/ч, по воздуху: от 50 до 3400 л/ч, опция макс. до 4000 л/ч
• Температура продукта –55 до +155°C
• Давление до 130 бар

8.DK 700 - миниатюрный - снят с производства.

Миниатюрный ротаметр с игольчатым клапаном - идеально подходит для аналитических процессов. Вентиль позволяет пропускать сверхнизкие расходы по характеристике, приближенной к линейной. Этот ротаметр легко устанавливается в панель при помощи зажима в задней части.

• 19" съемная конструкция для DK 701 и DK 702 в соответствии с DIN 41494
• Съемное измерительное стекло
• Игольчатый вентиль для точной настройки расхода
• Максимально допустимое рабочее давление: 4 bar (58 psig)
• Максимально допустимая рабочая температура: 100°C (212°F)
• Диапазон измерения: 1000 l/h (37 SCFH) для воздуха или 40 l/h (0.16 US GPM) для воде
• Опция: 6 mm (0.24") PVDF гибкий шланг
