Радарные уровнемеры

Работают на принципе частотно-модулированной непрерывной волны. Сигнал от радара излучается антенной и отраженный от цели (в нашем случае поверхность среды) приходит назад через время задержки t. Расстояние до отражающего пограничного слоя (воздух/среда) определяется радарным уровнемером пропорциональностью времени задержки микроволнового сигнала t ответа: каждый метр до среды, волна проходит дважды, затрачивая при этом приблизительно 6.7 ns по времени. Измеряемое расстояние рассчитывается следующим образом а = с * t / 2; где с = скорость света. Система FMCW на радарных уровнемерах использует линейный частотномодулированый высокочастотный сигнал; частота посылаемого сигнала увеличивается линейно в пределах заданного интервала времени (частотная зачистка). Так как частота посылаемого радарным уровнемером сигнала изменяется из-за задержки при распространении сигнала, то для получаемого низкочастотного сигнала (обычно, до нескольких кГц) частота fпропорциональна расстоянию до рефлектора, а – получается от разницы между текущей частотой посылаемого сигнала и частотой полученного сигнала. Уровень среды тогда рассчитывается через разницу между высотой резервуара и расстоянием а. В высокоточных радарных уровнемерах используется частотный контур управления, чтобы произвести особую линейную зачистку при помощи динамической структуры PLL (= петля фазовой синхронизации) чтобы получить улучшенную точность измерения.

1. BM 70 A усовершенствованный универсальный радарный уровнемер (микроволновой) с возможностями коммуникации для паст, шламов, гранулированных материалов и сжиженных газов

Непрерывное и бесконтактное измерение
FMCW радар в диапазоне 8,5-9,9 ГГц, с управлением цифровым сигналом
Измеряемые велечины - дистанция, уровень, объем
Диапазон измерения 35 м
Скорость измерения макс 10 м/мин
Категория защиты радарного уровнемера IP 66/IP 67 (сигнальный преобразователь)
Присоединительный фланец от DN 50 до DN 200
Рабочая температура –40°C до +250°C
Макс. рабочее давление 64 бар
Погрешность измерения ±0,3 % от измеренного значения

Описание радарного уровнемера BM 70 A/P (PDF* 40 Kb) Инструкция по эксплуатации: радиоволновой уровнемер BM 70 A/P (PDF* 2,9 Mb)

2. BM 70 P высокоточный радарный уровнемер для измерений уровня в хранилищах и коммерческого учета. Используется для жидкостей и сжиженных газов.

Непрерывное и бесконтактное измерение
FMCW радар в диапазоне 8,5-9,9 ГГц с кварцевой PLL-стабилизацией, с управлением цифровым сигналом
Измеряемые велечины - дистанция, уровень, объем
Скорость измерения макс 10 м/мин
Присоединительный фланец от DN 50 до DN200
Категория защиты радарного уровнемера IP 66/IP 67 (сигнальный преобразователь)
Диапазон измерения от 0,5 до 35 м
Рабочая температура –40°C до +250°C
Макс. рабочее давление 64 бар
Погрешность измерения ±1 мм

Описание на радарный уровнемер BM 70 A/P (PDF* 40 Kb) Инструкция по эксплуатации: радиоволновой уровнемер BM 70 A/P (PDF* 2,9 Mb)

3. BM 700 экономичный радарный уровнемер для стандартных применений в резервуарах, хранилищах, успокоительных трубах и выносных камерах.

MCW радар в диапазоне 8,5-9,9 ГГц
Измеряемые велечины - дистанция, уровень, объем
Диапазон измерения от 0,5 до 20 м
Скорость измерения макс 10 м/мин
Взрывозащита EEx de IIA..IIC, T6...T2, Зоны 0, 1, 2 (сертификаты ожидаются)
Категория защиты радарного уровнемера IP 66/IP67 по NEMA 4/4X
Присоединительный фланец от DN 50 до DN 200
Рабочая температура от –20°C до +150°C
Рабочее давление до 16 бар
Погрешность: от 1 до 3,3 м: ±10 мм; выше 3,3 м: ±0,3 %

Описание на радарный уровнемер BM 700 (PDF* 42 Kb)

4. BM 702 - радарный уровнемер с двухпроводным подключением для измерения уровня, и объема жидкостей, паст, шламов. Применяется в хранилищах, успокоительных трубах и выносных камерах.

MCW радар в диапазоне 8,5-9,9 ГГц
FMCW радар в X-диапазоне (8.5 …9.9 ГГц) с цифровым управлением сигнала
Выход 4...20 мA (2-х проводное соединение)
EEx de [ia]
Категория защиты IP 66/67, соответствует NEMA 4/4X
Мин. высота емкости: 0,5 м (1,6 фут) Макс. диапазон измерения: 20 м (66 футов)
Мертвая зона: мин. 0,2 …0,5 м (0,7… 1,6 ft)
Скорость измерения макс 10 м/мин
Соединение: DN 50 … DN 200, зависит от антенны
Рабочая температура: -40 … +70°C / -40 … +158°F
Рабочее давление от 1 бар (вакум) до 64 бар в зависимости от исполнения и давления на фланце
Погрешность: мин. ±1 cм или ±0.2%
Опционально переносной ВМ 702 – решение специалистов

Инструкция по эксплуатации на радиолокационный уровнемер BM 702 (PDF* 668 Kb)

5. OPTIWAVE 7300 C - радарный уровнемер для измерения дистанции, уровня и объема жидкостей, паст и твердых веществ. В отличие от ранее существовавших приборов новый радарный уровнемер OPTIWAVE, при разработке которого использовались передовые конструкторские разработки, способен работать в более широком радиодиапазоне. Это позволило обеспечить лучшее разрешение и более высокую точность. Улучшенные динамические характеристики сигнала OPTIWAVE позволяют обнаружить даже самые незначительные изменения уровня.

Мастер настройки (Setup-Wizard): легче, чем когда-либо ранее!
Интерактивная справка. Вам не нужно пользовательское руководство по эксплуатации. Пподождите 10 секунд, появится экран справки и подскажет Вам, как действовать.
Управление технологическим процессом. Простые экраны DTM делают настройку, анализ и управление радарным уровнемером проще, чем при работе с любым другим прибором. Внутренние конструкции аппаратов (препятствия внутри емкости)
Мешалки и другие объекты, такие как распорки, впускные отверстия, лестницы уже не так сильно ослабляют и отражают сигнал. Более интенсивный сигнал легче оценить и интерпретировать, поэтому измерения радарным уровнемером отличаются более высокой точностью и повторяемостью.
Наличие пены. Более четкий сигнал позволяет намного точнее определить местонахождение реальной поверхности продукта.

Описание на OPTIWAVE 7300 C (PDF* 626 Kb)

Заказ продукции

Для определения конфигурации и стоимости ротаметров рекомендуем заполнить опросный лист в формате MS Excel (47 Kb), описать технологический процесс на котором планируете применять ротаметр и отправить его нам по электронной почте Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript или факсу.

* Для чтения документов формата PDF (Portable Document Format) необходим Acrobat Reader фирмы Adobe, скачать можно здесь.

Работают на принципе частотно-модулированной непрерывной волны. Сигнал от радара излучается антенной и отраженный от цели (в нашем случае поверхность среды) приходит назад через время задержки t. Расстояние до отражающего пограничного слоя (воздух/среда) определяется радарным уровнемером пропорциональностью времени задержки микроволнового сигнала t ответа: каждый метр до среды, волна проходит дважды, затрачивая при этом приблизительно 6.7 ns по времени. Измеряемое расстояние рассчитывается следующим образом а = с * t / 2; где с = скорость света. Система FMCW на радарных уровнемерах использует линейный частотномодулированый высокочастотный сигнал; частота посылаемого сигнала увеличивается линейно в пределах заданного интервала времени (частотная зачистка). Так как частота посылаемого радарным уровнемером сигнала изменяется из-за задержки при распространении сигнала, то для получаемого низкочастотного сигнала (обычно, до нескольких кГц) частота f пропорциональна расстоянию до рефлектора, а – получается от разницы между текущей частотой посылаемого сигнала и частотой полученного сигнала. Уровень среды тогда рассчитывается через разницу между высотой резервуара и расстоянием а. В высокоточных радарных уровнемерах используется частотный контур управления, чтобы произвести особую линейную зачистку при помощи динамической структуры PLL (= петля фазовой синхронизации) чтобы получить улучшенную точность измерения.

1. BM 70 A - усовершенствованный универсальный радарный уровнемер (микроволновой) с возможностями коммуникации для паст, шламов, гранулированных материалов и сжиженных газов. >>>

Непрерывное и бесконтактное измерение
FMCW радар в диапазоне 8,5-9,9 ГГц, с управлением цифровым сигналом
Измеряемые велечины - дистанция, уровень, объем
Диапазон измерения 35 м
Скорость измерения макс 10 м/мин
Категория защиты радарного уровнемера IP 66/IP 67 (сигнальный преобразователь)
Присоединительный фланец от DN 50 до DN 200
Рабочая температура –40°C до +250°C
Макс. рабочее давление 64 бар
Погрешность измерения ±0,3 % от измеренного значения

Технические данные на BM 70 A (PDF* 327 Кb) Инструкция по эксплуатации BM 70 A (PDF* 2.87 Mb)

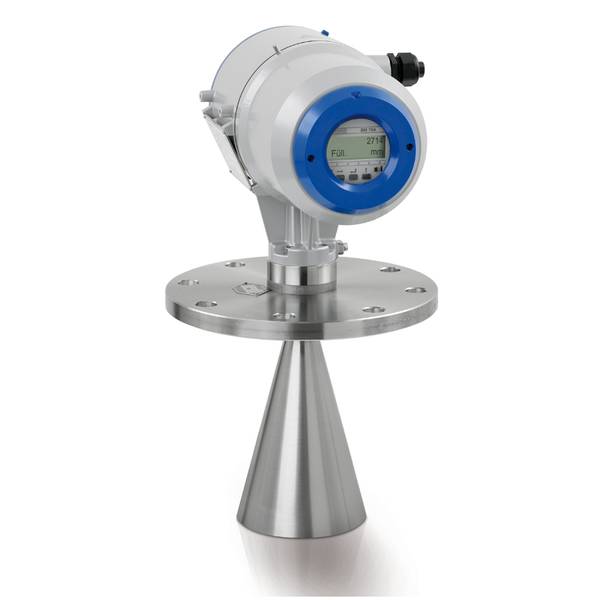

2. BM 70 P - высокоточный радарный уровнемер для измерений уровня в хранилищах и коммерческого учета. Используется для жидкостей и сжиженных газов. >>>

Непрерывное и бесконтактное измерение
FMCW радар в диапазоне 8,5-9,9 ГГц с кварцевой PLL-стабилизацией, с управлением цифровым сигналом
Измеряемые велечины - дистанция, уровень, объем
Скорость измерения макс 10 м/мин
Присоединительный фланец от DN 50 до DN200
Категория защиты радарного уровнемера IP 66/IP 67 (сигнальный преобразователь)
Диапазон измерения от 0,5 до 35 м
Рабочая температура –40°C до +250°C
Макс. рабочее давление 64 бар
Погрешность измерения ±1 мм

Технические данные на BM 70 P (PDF* 327 Кb) Инструкция по эксплуатации BM 70 P (PDF* 2.87 Mb)

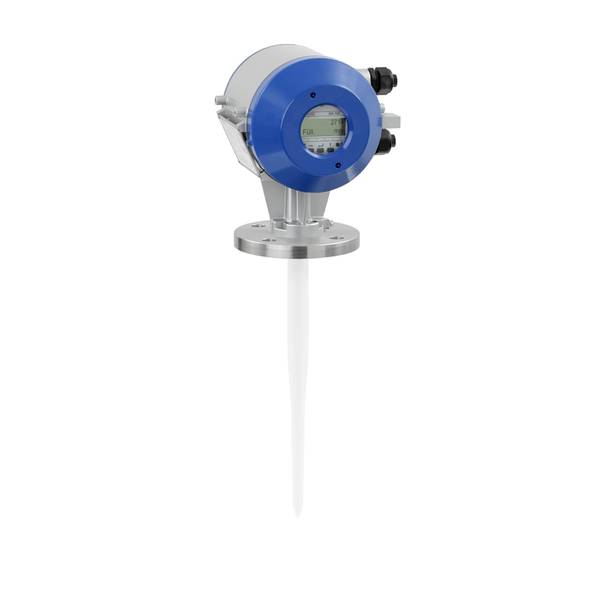

3. BM 700 - экономичный радарный уровнемер для стандартных применений в резервуарах, хранилищах, успокоительных трубах и выносных камерах. >>>

MCW радар в диапазоне 8,5-9,9 ГГц
Измеряемые велечины - дистанция, уровень, объем
Диапазон измерения от 0,5 до 20 м
Скорость измерения макс 10 м/мин
Взрывозащита EEx de IIA..IIC, T6...T2, Зоны 0, 1, 2 (сертификаты ожидаются)
Категория защиты радарного уровнемера IP 66/IP67 по NEMA 4/4X
Присоединительный фланец от DN 50 до DN 200
Рабочая температура от –20°C до +150°C
Рабочее давление до 16 бар
Погрешность: от 1 до 3,3 м: ±10 мм; выше 3,3 м: ±0,3 %

Технические данные на BM 700 (PDF* 327 Кb) Инструкция по эксплуатации BM 700 (PDF* 845 Kb)

2-проводное радарное решение

OPTIWAVE 7300 C является единственным радарным (FMCW) уровнемером с 2-х проводной технологией. Бесконтактная альтернатива устаревшим технологиям.

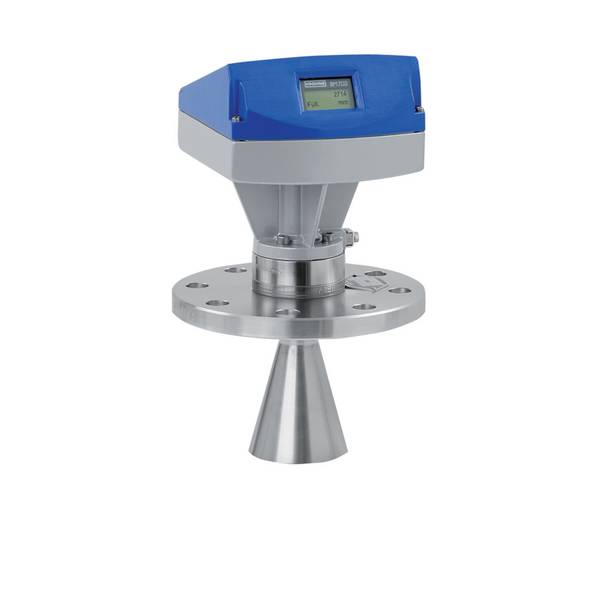

BM 702 A – бесконтактный радарный (FMCW) уровнемер для измерения дистанции, уровня и объема жидкостей, паст и жидкой глины. Он предоставляет более надежное измерение, чем вибрационные радарные системы и отлично подходит для рабочих условий перемешивания продукта.

Устройство может работать при температуре до +250°C, если заказана высокотемпературная версия HT.

MCW радар в диапазоне 8,5-9,9 ГГц
FMCW радар в X-диапазоне (8.5 …9.9 ГГц) с цифровым управлением сигнала
Выход 4...20 мA (2-х проводное соединение)
EEx de [ia]
Категория защиты IP 66/67, соответствует NEMA 4/4X
Мин. высота емкости: 0,5 м (1,6 фут) Макс. диапазон измерения: 20 м (66 футов)
Мертвая зона: мин. 0,2 …0,5 м (0,7… 1,6 ft)
Скорость измерения макс 10 м/мин
Соединение: DN 50 … DN 200, зависит от антенны
Рабочая температура: -40 … +70°C / -40 … +158°F
Рабочее давление от 1 бар (вакум) до 64 бар в зависимости от исполнения и давления на фланце
Погрешность: мин. ±1 cм или ±0.2%
Опционально переносной ВМ 702 – решение специалистов

Технические данные на BM 702 (PDF* 385 Кb) Инструкция по эксплуатации BM 702 (PDF* 661 Kb)

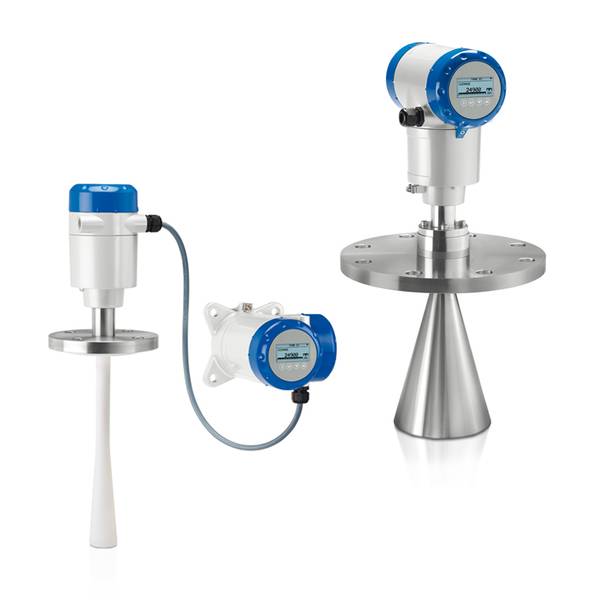

5. OPTIWAVE 5200 C/F - бесконтактный радарный уровнемер, использующий технологию частотно-модулированного непрерывного излучения (FMCW). Он измеряет дистанцию, уровень и объём жидкостей и паст.>>>

2-х проводной FMCW-радарный уровнемер

2-х проводный радарный уровнемер с частотно-модулированным непрерывным излучением 10 ГГц (FMCW)
Модульная конструкция корпуса и антенны для практически любого расположения при монтаже и назначения
Универсально подходит для работы с жидкостями, пастами и шламом
Сертификат безопасности по SIL2 европейского стандарта IEC 61508

Данный прибор представляет собой бесконтактный радарный уровнемер, использующий технологию частотно-модулированного непрерывного излучения (FMCW). Он измеряет дистанцию, уровень и объём жидкостей и паст. Благодаря опциональной антенне из полипропилена или ПТФЭ данный прибор является идеальным решением для измерений уровня продуктов, вызывающих коррозию.

Отличительные особенности

Рупорные антенны из полипропилена или ПТФЭ для измерения коррозионных веществ
Модульная конструкция: горизонтальное и вертикальное исполнение корпуса подходит для различных вариантов расположения при монтаже
Опционально доступный локальный дисплей с 4 кнопками управления. Для доступа к кнопкам не требуется открывать защитную крышку корпуса
Система быстроразъемного соединения позволяет демонтировать корпус конвертера в условиях эксплуатации, а также обеспечивает его разворот на 360°
Конвертер сигналов раздельного исполнения может быть установлен на расстоянии до 100 м от сенсора
Крышка корпуса с байонетным соединением позволяет легко открывать и закрывать корпус даже после многолетней эксплуатации
Диапазон измерения до 30 м
Конвертер сигналов совместим со всеми более ранними версиями уровнемеров BM 70x фланцевого исполнения
Соответствие требованиям SIL2 согласно IEC 61508 для систем, связанных с обеспечением безопасности
Перед отправкой с завода каждый прибор калибруется на специализированных калибровочных установках

Технические данные на OPTIWAVE 5200 C/F (PDF* 3.13 Mb) Инструкция по эксплуатации OPTIWAVE 5200 C/F (PDF* 5.95 Mb)

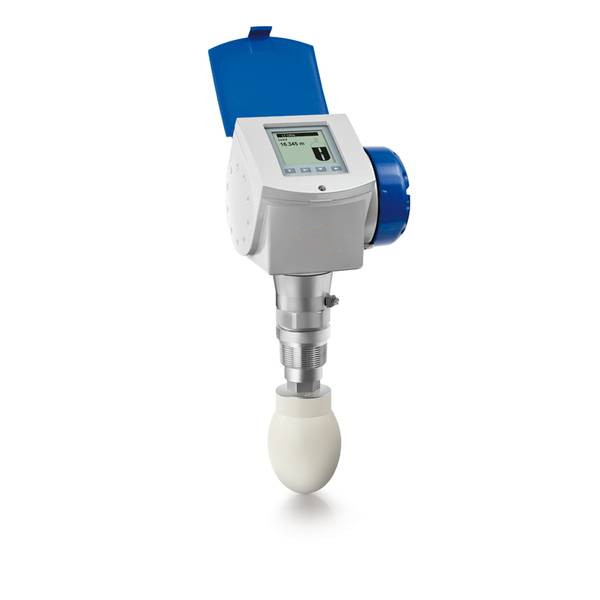

6. OPTIWAVE 6300 C - бесконтактный радарный уровнемер (FMCW) предназначен для измерения дистанции, уровня, объема и массы порошков, гранул и других сыпучих веществ.>>>

Бесконтактный радарный уровнемер (FMCW) для сыпучих веществ

Один конвертер для всех типов антенн (капельная из PTFE, капельная из PP и металлическая рупорная антенна)
Гарантия точности измерений в условиях запыленности
Используется уникальная откидная антенна для запыленных атмосфер

Бесконтактный радарный уровнемер (FMCW) предназначен для измерения дистанции, уровня, объема и массы порошков, гранул и других сыпучих веществ. Он позволяет производить более стабильные измерения, чем импульсный радарный уровнемер, даже в условиях запыленности. Прибор может работать даже при очень низких или, наоборот, очень высоких температурах в рамках температурных ограничений для конкретных соединений.

Отличительные особенности

Стандартная погрешность ±3 мм
Каплевидная антенна из полипропилена или ПТФЭ: её форма не позволяет продукту налипать в условиях запылённости
Эксплуатация при температуре на фланце до 200°C и давлении до 4 МПа
Диапазон измерений до 80 м
Возможно удлинение антенны под любую длину патрубка
Комплектация в стандартном исполнении включает программное обеспечение PACTware и DTM-драйверы
Опциональный второй токовый выход
Непосредственно доступный графический сенсорный экран/мастер настройки (опционально)
Мастер установки, специально предназначенный для сыпучих продуктов, и позволяющий проводить точные измерения даже при неспокойной поверхности

Технические данные на OPTIWAVE 6300 C (PDF* 3.10 Mb) Инструкция по эксплуатации OPTIWAVE 6300 C (PDF* 4.23 Mb)

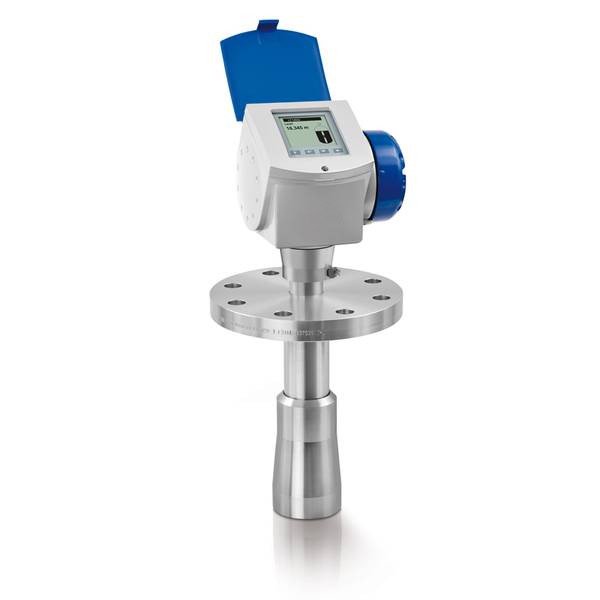

7. OPTIWAVE 7300 C - 2-проводный FMCW радарный уровнемер для измерения дистанции, уровня и объема жидкостей, паст и твердых веществ. >>>

2-проводный FMCW радарный уровнемер для технологических емкостей

Для жидкостей
Гарантия точности измерений в сложных условиях
Несколько вариантов антенн (капельная, гигиеническая и т.д.), разработанных для специальных условий применения

Бесконтактный радарный (FMCW) уровнемер предназначен для измерения дистанции, уровня, объема и массы порошков, гранул и других сыпучих веществ. Он позволяет производить более стабильные измерения, чем импульсный радарный уровнемер, и идеально подходит для работы даже в условиях перемешивания.. Прибор может работать даже при очень низких или, наоборот, очень высоких температурах в рамках температурных ограничений для конкретного типа соединения.

Отличительные особенности

Стандартная погрешность ±3 мм
Опционально оснащается сенсорным экраном с 4 кнопками управления и интуитивно понятной программой настройки
Надёжные измерения в сложных рабочих условиях
Эксплуатация при температуре на технологическом присоединении до 200°C и давлении до 4 МПа
Диапазон измерений до 80 м
Возможно удлинение рупорных и каплевидных антенн под любую длину патрубка
Каплевидная антенна для коррозионных жидкостей (с опциональной подфланцевой защитной пластиной из ПТФЭ/полипропилена) или для условий, в которых может возникнуть налипание продукта
Опциональное герметичное удлинение каплевидной антенны для резервуаров под давлением
Гигиеническая антенна для процессов, требующих соблюдения наиболее строгих гигиенических стандартов
Комплектация в стандартном исполнении включает программное обеспечение PACTware и DTM-драйверы
Опциональный второй токовый выход
Непосредственно доступный графический сенсорный экран/мастер настройки (опционально)
Возможность вращения конвертера на 360°
Доступна тройная газонепроницаемая защита для применений с опасными газами (с использованием предварительно растянутого спечённого стекла)

Технические данные на OPTIWAVE 7300 C (PDF* 3.68 Mb) Инструкция по эксплуатации OPTIWAVE 7300 C (PDF* 5.28 Mb)

Заказ продукции

Для определения конфигурации и стоимости ротаметров рекомендуем заполнить опросный лист в формате MS Word (155 Kb), описать технологический процесс на котором планируете применять ротаметр и отправить его нам по электронной почте Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript или факсу.

* Для чтения документов формата PDF (Portable Document Format) необходим Acrobat Reader фирмы Adobe, скачать можно здесь.
