Распределенная периферия SIMATIC ET 200

Программируемые контроллеры SIMATIC позволяют создавать распределенные системы автоматического управления, в которых широко используются станции распределенного ввода-вывода ET 200. Семейство станций распределенной периферии включает в себя:

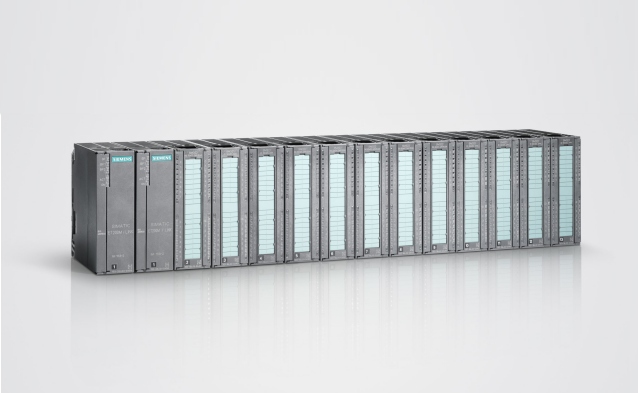

ЕТ 200М - модульная станция распределенного ввода-вывода на основе обычных или резервированных сетей PROFIBUS DP со степенью защиты IP 20 и состоящая из модулей SIMATIC S7-300.
Подробнее >>

Поддержка функций стандартного ведомого устройства PROFIBUS DP V1
Работа в сетях PROFIBUS DP, поддерживающих изохронный режим, при комплектации соответствующим набором модулей.
Работа с модулями Ex-исполнения и HART модулями.
Работа с F-модулями ввода-вывода и поддержка профиля PROFIsafe.
Обмен данными с ведущим DP устройством со скоростью до 12 Мбит/с.
Наличие интерфейсных модулей с встроенным электрическим (RS 485) или оптическим интерфейсом для подключения к сети PROFIBUS DP.
Поддержка конфигураций с активными шинными соединителями, позволяющих выполнять "горячую" замену модулей без отключения станции.
Широкая поддержка технологии CiR (Configuration in Run).

ЕТ200М модульная станция распределенного ввода-вывода (PDF 613 Кб) Глава каталога ST70 по ET200M (PDF 2.44 Мб)

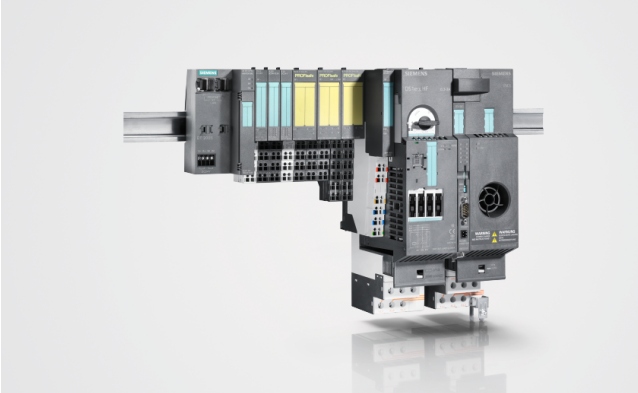

ЕТ 200S - многофункциональная гранулированная система ввода-вывода со степенью защиты IP20, которая в полной мере адаптируется под конкретную задачу автоматизации. Благодаря стойкой конструкции она может быть использована даже в условиях высоких механических нагрузок.
Подробнее >>

Наличие интерфейсных модулей для подключения к сетям PROFINET и PROFIBUS DP.
Широкий спектр модулей ввода-вывода дискретных и аналоговых сигналов, технологических и коммуникационных модулей, модулей преобразователей частоты и фидеров нагрузки.
Работа в распределенных структурах, критичных к времени обработки информации.
Встроенные шины питания электроники и силовые шины.
Встроенная поддержка функций автоматики безопасности и противоаварийной защиты на базе компонентов SIGUARD или PROFIsafe.
"Горячая" замена электронных и силовых модулей.
Поддержка диагностики на уровне каналов ввода-вывода.
Наличие интеллектуальных интерфейсных модулей, поддерживающих функции центральных процессоров.
Наличие ложных модулей, позволяющих резервировать посадочные места для последующей установки электронных и технологических модулей.
Наличие PROFIsafe компонентов, поддерживающих функции чтения, обработки и вывода данных систем противоаварийной защиты и автоматики безопасности через PROFIBUS DP по аналогии с выполнением подобных операций для стандартных компонентов ввода-вывода. Возможность использования в составе одной станции модулей стандартного исполнения и PROFIsafe модулей с передачей данных через одну и ту же линию связи PROFIBUS DP. Обеспечение до 4 категории безопасности по EN 954-1.
Наличие программного обеспечения конфигурирования станции

ЕТ200S многофункциональная гранулированная система (PDF 715 Кб) Глава каталога ST70 по ET200S (PDF 8.56 Мб)

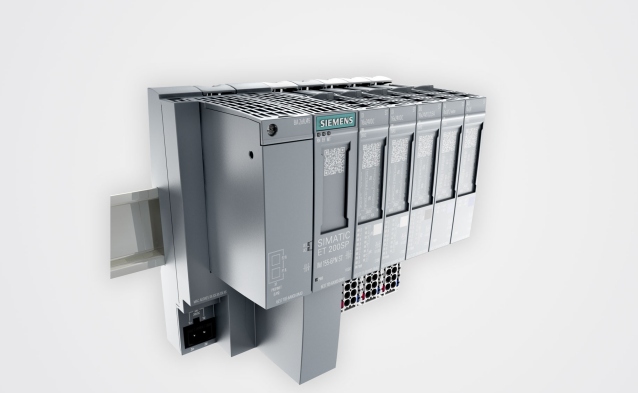

ЕТ 200SP - универсальная модульная станция нового поколения для систем распределенного ввода-вывода на основе сетей PROFINET IO и PROFIBUS DP со скоростью обмена данными 100 Мбит/с.
Подробнее >>

Использование в системах автоматизации непрерывных и циклических производственных процессов
Степень защиты IP20, установка на стандартную профильную шину DIN.
Широкая гамма электронных модулей ввода-вывода дискретных и аналоговых сигналов.
Поддержка функций идентификации и обслуживания I&M0 … I&M3.
Высокая плотность каналов ввода-вывода на каждый электронный модуль станции. Минимальные монтажные объемы для установки станции.
Управление конфигурацией из программы пользователя. Возможность запуска с неполным составом модулей для частичного ввода в эксплуатацию.
Гибкие возможности формирования потенциальных групп без использования модулей контроля питания.
Высокая скорость обновления данных. Обмен данными через внутреннюю шину станции со скоростью 100 Мбит/с.
Поддержка функций обновления встроенного программного обеспечения для всех модулей станции.
Поддержка функций поштучной или массовой “горячей” замены модулей.
Замена модулей без повторного конфигурирования станции.
Подключение внешних цепей через контакты-защелки без использования инструмента. Хороший доступ к контактам.
Поддержка протокола PROFIenergy для реализации алгоритмов энергосбережения.
Существенное сокращение номенклатуры модулей по сравнению со станцией ET 200S.

ЕТ200SP универсальная модульная станция (PDF 1.47 Мб) Глава каталога ST70 по ET200SP (PDF 3.82 Мб)

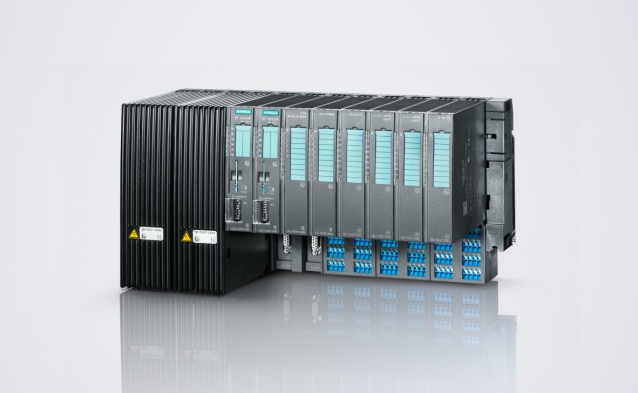

ET 200iSP - станция распределенного ввода-вывода со степенью защиты IP 30, предназначенная для установки в зонах повышенной опасности (Ex-зонах) с расширенными функциональными возможностями.
Подробнее >>

Непосредственная установка в шкафы управления, расположенные в Ex зонах 1, 2, 21 и 22.
Ex защита II 2 G (1) GD EEx d e [ib/ia] IIC T4 в соответствии с требованиями CENELEC.
Конструкция и структура, соответствующая требованиям ATEX 100 a.
Электронные модули Ex исполнения.
Ex исполнение интерфейса для подключения к сети PROFIBUS.
Работа в обычных или резервированных сетях PROFIBUS.
Использование обычных или резервированных блоков питания.
Поддержка технологии CiR (Configuration in RUN), интерактивное изменение конфигурации и параметров настройки при работе под управлением S7-400.
Обновление встроенного программного обеспечения интерфейсных модулей через PROFIBUS или с использованием микрокарты памяти.
Поддержка функций идентификации и обслуживания (I&M).
Поддержка функций скоростного счета и измерения частоты.
“Горячая” замена всех модулей станции, включая интерфейсный модуль и блок питания, расположенной в Ex зоне 1, при работе под управлением S7-400/ S7-1500.
До 32 электронных модулей на станцию.
Поддержка протокола HART.
Отсутствие дополнительной сервисной шины. Использование PROFIBUS для конфигурирования, пуско-наладки, диагностики и обмена данными во время работы.
Мощные диагностические возможности.
Оптимальное использование в составе систем SIMATIC PCS 7, наличие библиотечных блоков для интеграции в другие системы управления непрерывными процессами.
Установка и удаление модулей без использования инструментов.
Удобство подключения внешних цепей через контакты-защелки или контакты под винт.
Механическое кодирование электронных модулей, исключающее возникновение ошибок при их замене.
Возможность использования пневматических модулей.

ЕТ200iSP станция распределенного ввода-вывода для установки в зонах повышенной опасности (Ex-зонах) (PDF 782 Кб) Глава каталога ST70 по ET200iSP (PDF 2.53 Мб)

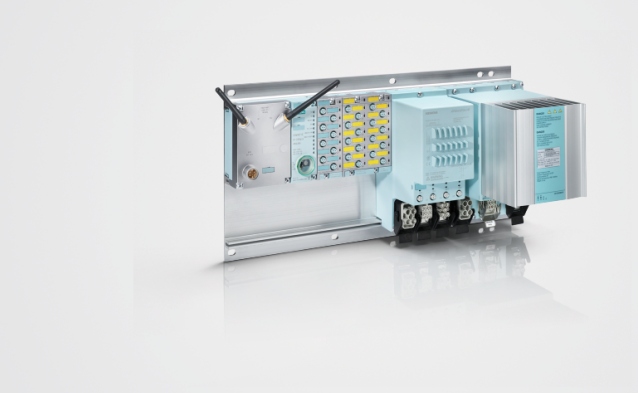

ET 200pro - инновационная станция распределенного ввода-вывода на основе PROFINET IO и PROFIBUS DP, имеет степень защиты IP65/IP66/IP67 и может монтироваться на управляемое оборудование без использования шкафов управления.
Подробнее >>

Степень защиты IP65/IP66/IP67, возможность установки на управляемое оборудование вне шкафов управления.
Наличие нескольких типов обычных и интеллектуальных интерфейсных модулей, различные варианты подключения к сети и блоку питания.
Выполнение функций ведущего или ведомого DP устройства в сети PROFIBUS DP со скоростью обмена данными до 12 Мбит/с.
Выполнение функций контроллера или прибора ввода-вывода в сети PROFINET IO со скоростью обмена данными до 100 Мбит/с (до 54 Мбит/с через беспроводные каналы связи).
Интенсивная диагностика на уровне модулей или каналов ввода-вывода.
Небольшие размеры, высокая стойкость к внешним воздействиям. Простой и удобный монтаж.
Поддержка профиля PROFIsafe, работа в распределенных структурах систем противоаварийной защиты и обеспечения безопасности.
Поддержка протокола PROFIenergy, работа в распределенных системах обеспечения энергосбережения.
Модульная конструкция, до 16 модулей на станцию, максимальная адаптация аппаратуры к требованиям решаемой задачи.
Широкий спектр модулей ввода-вывода дискретных и аналоговых сигналов, силовых модулей, модулей систем идентификации, электронных и силовых модулей для систем противоаварийной защиты и обеспечения безопасности.
Гибкая технология подключения внешних цепей.
“Горячая” замена модулей при работе под управлением программируемых контроллеров S7-400 без демонтажа их внешних цепей.
Наличие силовых модулей фидеров нагрузки и преобразователей частоты.

ЕТ200iSP инновационная станция со степенью защиты IP65/IP66/IP67 (PDF 745 Кб) Глава каталога ST70 по ET200pro (PDF 3.66 Мб)

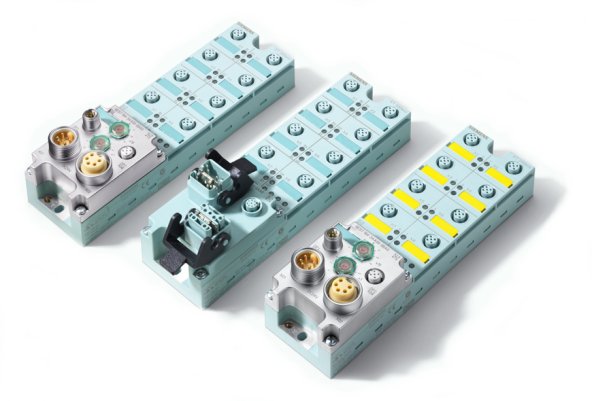

ET 200Eco - компактные станции распределенного ввода-вывода со степенью защиты IP 67 и компактными прочными корпусами, могут подключаться к сети PROFIBUS DP со скоростью до 12 Мбит/с.
Подробнее >>

Компактная, не дорогая станция распределенного ввода-вывода дискретных сигналов
Компактный корпус со степенью защиты IP 67, быстрое подключение внешних цепей
Подключение к PROFIBUS через съемный блок портов:
- ECOFAST: 2 x гибридных порта RS 485 с идентификационным штекером для установки сетевого адреса PROFIBUS
- M12: 2 соединителя M12 и 2 соединителя 7/8" с 2 поворотными кодирующими ключами для установки сетевого адреса PROFIBUS
Встроенные в блоки портов функции T-образных соединителей для подключения цепей PROFIBUS DP и цепей питания. Эти соединители позволяют производить замену станции без разрыва канала связи и цепей питания
Варианты исполнения модулей:
- 8DI (8 дискретных входов),
- 16DI (16 дискретных входов),
- 8DI/8DO (8 дискретных входов и 8 дискретных выходов с нагрузкой на один выход до 1.3 А),
- 8DI/8DO (8 дискретных входов и 8 дискретных выходов с нагрузкой на один выход до 2.0 А),
- 8DO (8 дискретных выходов),
- 16DO (16 дискретных выходов),
- 4/8 F-DI (4- или 8-канальный модуль ввода дискретных сигналов для распределенных систем автоматики безопасности и противоаварийной защиты).
Скорость передачи данных до 12 Мбит/с.

ЕТ200eco компактные станции распределенного ввода-вывода со степенью защиты IP 67 (PDF 1.6 Мб) Глава каталога ST70 по ET200eco (PDF 1.26 Мб)
