Основные решения в области водоснабжения и водоотведения

Компания

Компания «СТЕЛЛА» С 2004 года является разработчиком и поставщиком комплексных решений для автоматизации систем водоснабжения и водоотведения городов и промышленных предприятий. Специалистами компании на объектах Санкт-Петербурга, Ленинградской области и других регионов внедрено более 25 проектов, охватывающих все стадии снабжения потребителей чистой водой и отвода стоков.

Накопленный опыт в совокупности с существующей в компании системой управления знаниями позволяет предлагать нашим клиентам рациональные опробованные решения для большинства современных технологических объектов водоснабжения и водоотведения.

Область применения

Компания «СТЕЛЛА» предлагает решения для автоматизации следующих объектов.

• Водоснабжение
  • Станции водоподготовки, станции обеззараживания гипохлоритом натрия, ультрафиолетового обеззараживания (УФО), озонирования.

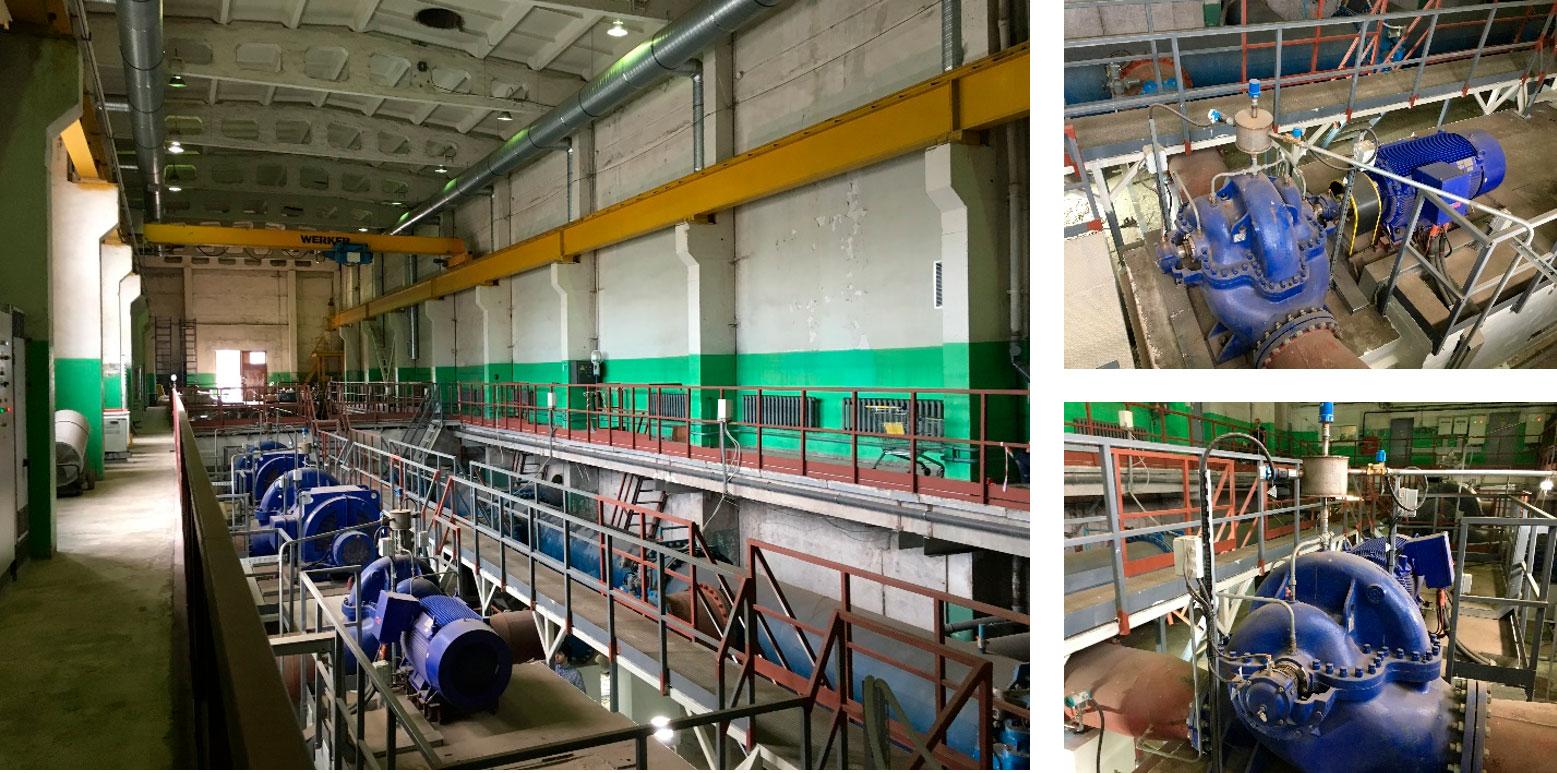

  • Водопроводные насосные станции 1, 2 подъема (ВС, ВНС), включающие резервуары чистой воды (РЧВ) с дополнительным обеззараживанием
  • Повысительные насосные станции (ПНС).
• Водоотведение
  • Канализационные насосные станции (КНС)
  • Очистные сооружения

Комплекс систем автоматизации

Комплексная АСУ водоснабжением и водоотведением, предлагаемая компанией «СТЕЛЛА», строится по модульному принципу и состоит из отдельных систем, которые группируются по технологическим, организационным или пространственным признакам и выполняют следующие функции:

• управление основными технологическими процессами;
• управление вспомогательными процессами;
• объединение разнородных комплектных АСУ, организация связи и обмена информацией (функции интеграции);
• оперативное диспетчерское управление и обработка данных (функции верхнего уровня).

Управление основными технологическими процессами реализуется следующими системами автоматизации.

Водоснабжение:

• АСУ отделениями водопроводных станций (ВС, ВНС, ПНС) различной производительности (от 100 до 100000 м³/ч) с низковольтными (380/650 В) и высоковольтными (6 кВ) синхронными и асинхронными приводами с использованием систем частотного регулирования (ПЧ);
• АСУ водоподготовки и мониторинга качества воды, включая АСУ следующих технологических систем:
  • системы обеззараживания воды гипохлоритом натрия;
  • системы обеззараживания воды ультрафиолетовым излучением;
  • системы биологического мониторинга качества воды.

Водоотведение:

• АСУ канализационных насосных станции (КНС) различной производительности;
• АСУ очистных сооружений различной производительности (от 10 до 10000 м3/ч), включая АСУ следующих технологических систем:
  • сороудерживающие решетки;
  • системы удаления нефтепродуктов;
  • первичные отстойники;
  • насосные станции сырого осадка;
  • аэротенки (системы биологической очистки);
  • воздуходувные (компрессорные) станции;
  • насосные станции возвратного ила;
  • насосные станции избыточного ила;
  • система приготовления и дозирования реагентов;

Системы управления основными технологическими процессами дополняются вспомогательными системами для создания комплексной АСУ. Среди них следующие системы.

• АСУ электроснабжения объектов водоснабжения
• АСУ резервного электроснабжения насосных станций на базе высоковольтных дизель-генераторов (6 кВ, 1500 МВт) и частотных приводов
• Приготовление гипохлорита натрия
• Системы сбора данных (диспетчеризации) с распределенных узлов по разнородным каналам передачи данных (радиоканал, GSM…) с использованием различных промышленных протоколов (Profinet, Modbus RTU, Modbus TCP) .
• Центры хранения и обработки данных на базе серверного оборудования и SCADA.
• Объединенные диспетчерские пункты.

Аппаратная реализация

Системы управления имеют стандартную компоновку, определяемую принятыми в отрасли стандартами.

В состав комплекса технических средств (КТС) системы входят следующие категории технических средств.

• Устройства (аппараты) формирования и передачи дискретных сигналов состояния технологического оборудования:
  • в качестве датчиков давления используются  измерительные преобразователи давления Danfoss MBS 3200 со стандартизированным выходом 4…20 мА;
  • опрос блоков защиты SEPAM производится по интерфейсу RS-485 с протоколом Modbus посредством связных кабелей и модулей связи Sepam ACE 969.
• Средства вычислительной техники (микропроцессорные контроллеры, АРМ операторов, аппаратура локальных вычислительных сетей (ЛВС) и др.).
• Источники бесперебойного электроснабжения.
• Физические линии связи (электрические кабели)

КТС системы включает в свой состав:

• программируемые логические контроллеры S7-300 – 1 комплект в составе:
  • центральный процессор CPU315-2 PN/DP Данный тип контроллера обладает рабочей памятью 512 Кбайт, встроенным MPI/DP интерфейсом, встроенным интерфейсом Industrial Ethernet, имеет слот для установки микрокарты памяти с загруженными на неё функциональными программами;
  • Интерфейсный модуль IM 360;
  • Интерфейсные модули IM 361
  • блок питания PS 307;
  • модули ввода/вывода дискретных/аналоговых сигналов Функциональные, сигнальные, коммутационные модули и модули ввода-вывода установленные в стойках контроллера производятся компанией SIEMENS.
  • профильная шина;
• Операторские станции в составе:
  • одноместная станция оператора Hewlett-Packard – 1шт. HP Intel Core 2 с LCD монитором 24'' корпус АТХ 450W, Intel Core 2 Quad 2.33/1333/4Mb S775, 4096Mb, DDR2-800, DDR2-800, 512 Mb PCI-E Video, DVD/RW+CD/RW, USB 2.0, Sound, LAN, LCD 24”, 1920x1200, DVI

В качестве корпуса щита контроллера используется шкаф типа TS8 линейной серии компании RITTAL с соответствующими комплектующими для монтажа оборудования, устанавливаемого в щиты.
