Все оборудование KROHNE

Рефлексные уровнемеры

1.BM 100 A - рефлексный (тросовый) уровнемер для измерения уровня и раздела фаз жидкостей, а также в хранилищах для гранулированных и сыпучих продуктов.

Категория защиты IP 65
EEx de [ia] IIC/IIB T6 … T3 EEx d [ia] IIC/IIB, T6 … T3 зона 0,10,11 (для сенсоров с покрытием), искробезопасные выходы опционально
Категория защиты IP 67, соответствует NEMA 6
Диапазон измерения до 60 м (196 футов) зависит от сенсора
Соединительные фланцы DN 100 PN 16, другие по запросу
Рабочая температура: -1... 40 бар / -14,5...580 psig
Рабочее давление: -1... 40 бар / -14,5...580 psig
Точность: L = 6 м дополнительно ± 0.01%, порошки ±10 мм

Описание на уровнемер BM 100 (PDF* 41 Kb) Инструкция по эксплуатации на уровнемер BM100 (PDF* 1,2 Mb)

2. Microflex BM 102 рефлексный (тросовый) уровнемер для измерения уровня жидкостей, сыпучих материалов и порошков.

Коммуникация HART® протокол для PC-Star 2 или ручной коммуникатор
Категория защиты IP 65, соответствует NEMA 4/4X
Диапазон измерения до 24 м (80 футов) зависит от сенсора
G1", другие по запросу
Рабочая температура:-30°C - +90°C/ -22°F - +195°F
Рабочее давление: атмосферное, опционально 16 бар/232 psig или 40 бар/580 psig
Точность: L 15 м : ± 0.1% от измеряемой дистанции, порошки ±20 мм (0.8")

Описание на уровнемер BM 102 (PDF* 494 Kb) Инструкция по эксплуатации на BM 102 (PDF* 739 Kb)

3. Optiflex 1300 C рефлекс-радарный (TDR) уровнемер для измерения дистанции, уровня и объема жидкостей, границы раздела жидкостей, паст и сыпучих продуктов. В отличие от ранее выпущенных радарных устройств, новый Optiflex с его более расширенными возможностями имеет более высокую динамику сигнала. Более острый импульс измеряет более тонкие интерфейсы. Очень хорошая временная стабильность позволяет улучшить воспроизводимость, в результате чего повышается надежность измерений.

Мастер настройки Optiflex. Просто выберите и примерьте заранее подготовленный шаблон емкости, подсоедините провода к прибору и включите его
Контекстная помощь . Вам не нужно руководство. Просто ждите 10 секунд и появится экран помощи с подсказками.
Управление производственным процессом Optiflex. Легкие для понимания экраны ДТИ (дружественного машинного интерфейса) сделают настройку процесса измерения, анализ процесса измерения и управление производственным процессом более легким, чем с любым другим прибором.

Описание на Optiflex 1300 C (PDF* 626 Kb) Инструкция по эксплуатации на рефлекс-радарный уровнемер Optiflex 1300C (PDF* 3,6 Mb)

Заказ продукции

Для определения конфигурации и стоимости ротаметров рекомендуем заполнить опросный лист в формате MS Excel (47 Kb), описать технологический процесс на котором планируете применять ротаметр и отправить его нам по электронной почте Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript или факсу.

* Для чтения документов формата PDF (Portable Document Format) необходим Acrobat Reader фирмы Adobe, скачать можно здесь.

TDR (Измерение времени отражения сигнала)

При данном способе измерений электромагнитные импульсы малой мощности посылаются по волноводу в виде стержня или кабеля каждые 1/2 наносекунды. Эти импульсы движутся со скоростью света. Достигнув поверхности измеряемого продукта, импульс отражается, а интенсивность отражения зависит от Er – диэлектрической постоянной продукта (например от поверхности воды отражается до 80% от уровня первоначального импульса).

Прибор измеряет время между моментами отправки и принятия сигнала. Время прохождения импульса прямо пропорционально расстоянию от базовой отметки прибора (нижняя плоскость фланца) до поверхности продукта. Это время преобразуется в показания на дисплее, аналоговый выходной токовый сигнал 4...20 мА или данные в цифровом протоколе обмена.

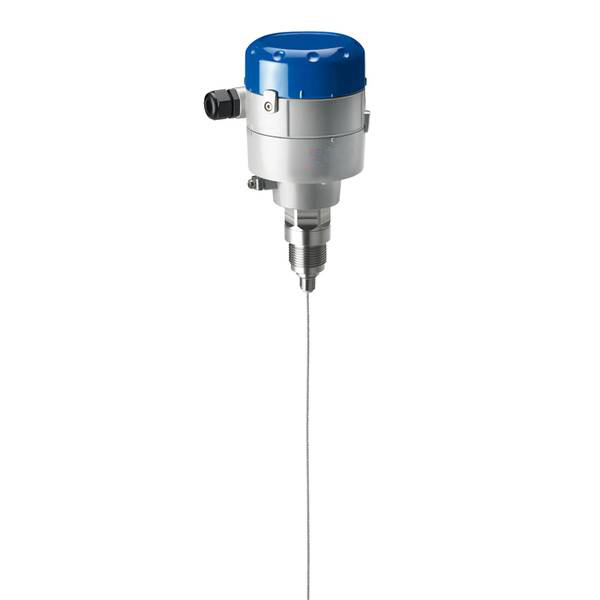

Рефлекс-радарные уровнемер – OPTIFLEX 1100 C >>>

Рефлекс-радарный (TDR) уровнемер

Непрерывное измерение жидкостей и сыпучих веществ
Экономичный 2-х проводной уровнемер, основанный на принципе действия TDR
Интуитивно понятное и быстрое конфигурирование за 5 шагов

OPTIFLEX 1100 C - это 2-х проводный рефлекс-радарный уровнемер, предназначенный для измерения дистанции, уровня, объёма и массы жидких и сыпучих продуктов. Простая и компактная конструкция позволяет техническим специалистам установить сенсор в кратчайшее время с помощью резьбовых соединений. Прибор является недорогим решением для применений, не требующих высокой точности, и отличной альтернативой традиционным ёмкостным (радиочастотным), кондуктивным уровнемерам и уровнемерам, работающим под давлением.

Дисплей может быть заказан как в комплекте с прибором, так и в качестве запасной части. Он оснащён экраном с разрешением 128 × 64 пикселей для индикации данных измерения. Меню настройки позволяет конфигурировать прибор за несколько интуитивно понятных шагов.

Отличительные особенности

2-х проводной уровнемер для измерения жидкостей и сыпучих веществ
Предназначен для универсального применения (на невзрывоопасных участках)
Диапазон измерения до 20 м для жидкостей и 10 м для сыпучих веществ
Простая навигация по меню без необходимости открывания корпуса
Сенсоры и технологические присоединения из нержавеющей стали
Предназначен для рабочей температуры до 100°C и давления до 16 бар изб.
Индикация на 9 языках, в том числе китайский, японский и русский

Технические данные на OPTIFLEX 1100 C (PDF* 1.36 Mb) Инструкция по эксплуатации OPTIFLEX 1100 C (PDF* 2.79 Mb)

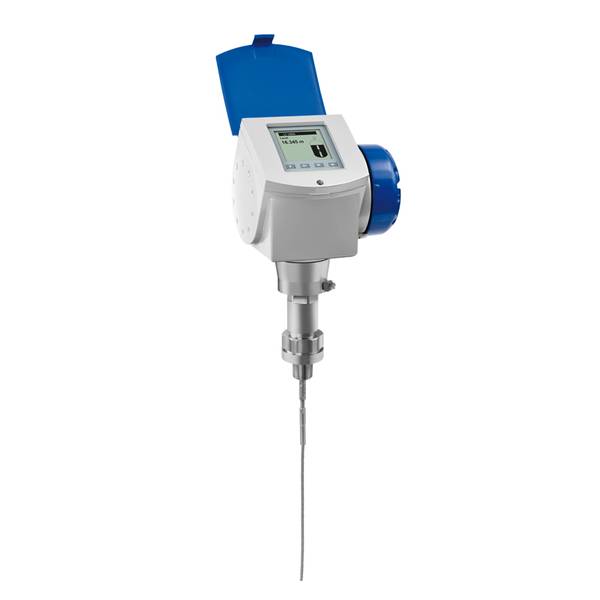

Рефлекс-радарный уровнемер – OPTIFLEX 1300 C >>>

Рефлекс-радарный (TDR) уровнемер

Универсальный прибор, способный измерять дистанцию, уровень, дистанцию и уровень границы раздела фаз, объема и массы жидких и сыпучих прочих продуктов, паст, гранул и порошков
Простота установки: не требует калибровки на месте
Работает при давлении до 30 МПа

Рефлекс-радарный (TDR) уровнемер предназначен для измерения дистанции, уровня, раздела фаз, объема и массы. Он имеет более высокую динамику сигнала и импульсов, чем обычные TDR устройства, и следовательно, улучшенную воспроизводимость и точность.

Также применяется OPTIFLEX с электронным блоком разнесенного исполнения, максимальная удаленность от зонда - 14.5 м.

Отличительные особенности

Индикация уровня и границы раздела фаз
Комплектация в стандартном исполнении включает программное обеспечение PACTware и DTM-драйверы
Опциональный второй токовый выход - используется, например, для дополнительной индикации границы раздела фаз
Версии для работы при высоком давлении и высокой температуре
Максимальная безопасность технологического процесса (благодаря системе двойного уплотнения для опасных сред Metaglas®)
Информационный дисплей на 9 языках: включая китайский, японский и русский
Доступен в исполнении из нержавеющей стали и хастеллоя® C-22. Другие материалы по запросу: монель, тантал, титан, дуплексная нержавеющая сталь, ...
Для установки в резервуарах с внутренними выступающими элементами доступны по запросу изогнутые одинарные тросовые и стержневые сенсоры

Технические данные на OPTIFLEX 1300 C (PDF* 4.95 Mb) Инструкция по эксплуатации OPTIFLEX 1300 C (PDF* 7.78 Mb)

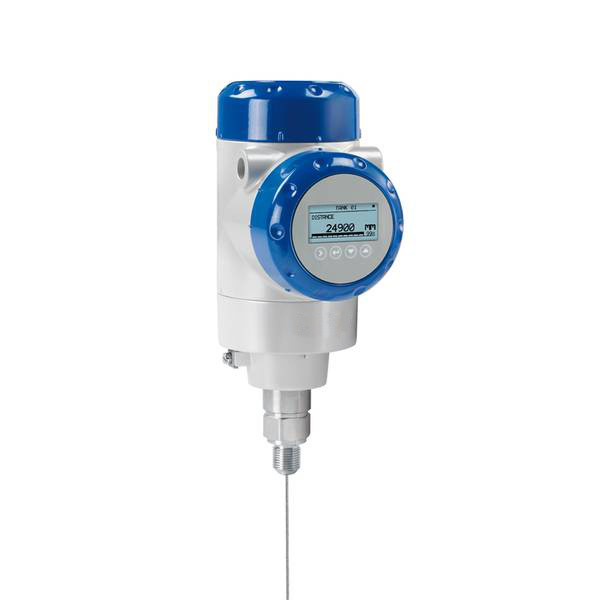

Рефлекс-радарные уровнемер – OPTIFLEX 2200 C / F >>>

Рефлекс-радарный уровнемер, основанный на принципе действия TDR

Модульная конструкция корпуса и сенсоров для практически любого расположения при монтаже и назначения
Подходит для работы с жидкостями и сыпучими веществами
Допуск безопасности по SIL2 европейского стандарта IEC 61508

Данный прибор представляет собой радарный уровнемер, основанный на принципе действия TDR, для измерения дистанции, уровня, объёма и массы. Благодаря своей модульной конструкции, прибор является недорогим и надёжным решением для общего применения.

Отличительные особенности

2-х проводной уровнемер, основанный на принципе действия TDR, с протоколом HART® для жидкостей и сыпучих веществ
Технология DPR (Dynamic Parasite Rejection, Динамическая отбраковка ложных сигналов): программное обеспечение автоматически отфильтровывает ложные сигналы, вызванные, например, отложениями рабочего продукта
Горизонтальное и вертикальное исполнение корпуса подходит для различных вариантов расположения при монтаже
Система быстроразъёмного соединения позволяет снимать корпус в условиях эксплуатации, а также обеспечивает его разворот на угол 360° в целях упрощения считывания данных с дисплея
Крышка корпуса с байонетным быстроразъёмным соединением позволяет свободно открывать и закрывать корпус даже после длительной эксплуатации
Конвертер сигналов раздельного исполнения может быть установлен на расстоянии до 100 м / 328 фут от сенсора
Имеется прямой доступ к панели управления дисплеем, исключающий необходимость открывания защитной крышки
Диапазон измерения: до 40 м
Совместим со всеми предшествующими сериями уровнемеров KROHNE, которые основаны на принципе действия TDR, например, BM 100 A, BM 102 и OPTIFLEX 1300 C
Допуск безопасности по SIL2 европейского стандарта IEC 61508
Доступен полный анализ характера и последствий отказов (FMEDA)

Технические данные на OPTIFLEX 2200 C / F (PDF* 2.40 Mb) Инструкция по эксплуатации OPTIFLEX 2200 C / F (PDF* 5.29 Mb)
