Механические реле потока

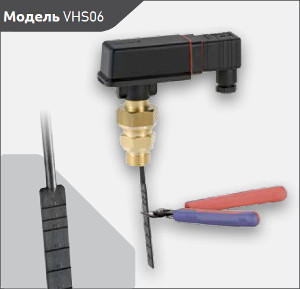

Универсальное реле потока VHS06 (в наличии!!!)

Универсальные реле потока для установки в трубы номин. диаметра DN 20 … 200
Простое укорачивание лопасти на необходимую длину
Лопасть из армированного стекловолокном пластика или нержавеющей стали для более высокого расхода
Резьбовые штуцеры для установки в тройники или непосредственно в трубу
Простой монтаж с помощью накидной гайки

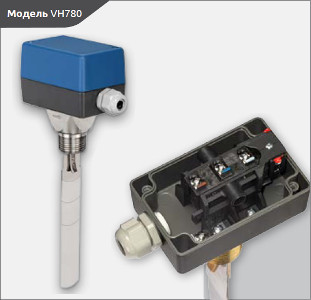

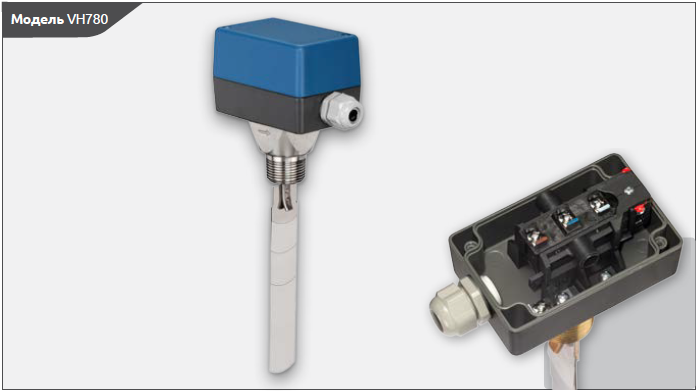

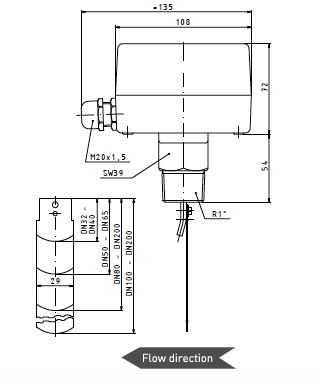

Универсальное реле потока VH780NI (в наличии!!!)

Непосредственный монтаж в существующие трубы
Один прибор для всех номинальных диаметров (DN 32...200)
Два исполнения (отличаются диапазонами точек переключения)
Регулируемые точки переключения
Микропереключатель для обеспечения высокой допустимой нагрузки на контакт
Максимальное номинальное давление - 20 бар (исполнение из нержавеющей стали)
Максимальное номинальное давление – 11 бар (исполнение из латуни)

Реле потока для непосредственного монтажа (вставные)

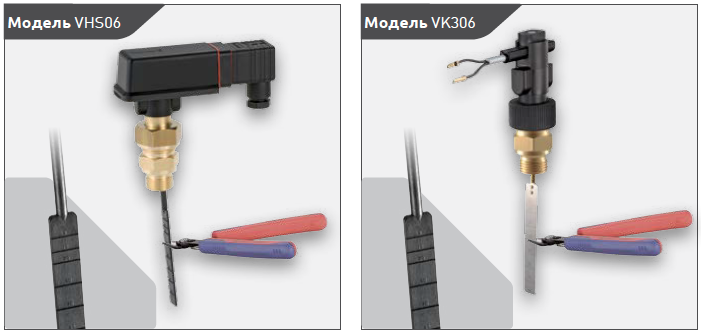

Универсальное реле потока VHS06 (с резьбовым штуцером и укорачиваемой лопастью)>>>

Реле потока для непосредственного монтажа с резьбовым штуцером и укорачиваемой лопастью

Технические характеристики	VHS06	VK306
Функция переключения	Контакт → замыкается при увел. потока → размыкается при умен. потока Возможно обратное переключение
Номинальное давление	PN25	PN10
Диапазон температур
Рабочей среды	-25...110°C	-25...100°C
Окружающей среды	-25...80°C	-25...70°C
Электрические характеристики
Электрическое соединение	Штекер EN 175301-803-A + кабельное гнездо	Кабель в оболочке из ПВХ, 1,5 м
Ток переключения	Макс. 1 А
Напряжение переключения	Макс. 230 В перем. тока, 48 В пост.тока
Мощность	Макс. 26 ВА, 20 В
Степень защиты по EN 60529	IP65
Класс защиты по EN 60730-1	Класс II
Сертификация

Достоинства

Универсальные реле потока для установки в трубы номин. диаметра DN 20 … 200
Простое укорачивание лопасти на необходимую длину
Лопасть из армированного стекловолокном пластика или нержавеющей стали для более высокого расхода
Резьбовые штуцеры для установки в тройники или непосредственно в трубу
Простой монтаж с помощью накидной гайки

Опции

Электрическое соединение (исполнение VHS06)

> Штекер EN 175301-803-A
+ кабельное гнездо с двумя СИД для напр. переключения в диапазоне 24 В...230 В перем./пост. тока ±20%, при темп. окружающей среды -20...70°C
> 4-х контактный круглый штекер М12х1

Опции под заказ (для VK306 с лопастью из пластика)

Испытания ETL по стандартам UL (США) и CSA (Канада)

Монтаж реле потока VHS06 / VK306 с лопастью из пластика с помощью тройников по стандарту EN 10242

Номинальный диаметр	Укорачивание лопасти			Точки переключения [м³/ч]*		Максимальный поток[м³/ч]
Номинальный диаметр	Метка на лопасти	Размеры	Установочная длина L₁	Увеличение потока**, ВКЛ	Уменьшение потока, ВЫКЛ	Максимальный поток[м³/ч]
DN 20	9	12 x 9 мм	40 мм	1,1	0,9	4
DN 25	9	12 x 9 мм	40 мм	1,7	1,5	8,5
DN 25	15	12 x 15 мм	46 мм	1,3	1,1	5
DN 32***	9	12 x 9 мм	40 мм	2,9	2,6	15
DN 32***	20	12 x 20 мм	51 мм	1,9	1,6	8
DN 40***	9	12 x 9 мм	40 мм	4,2	3,8	25
DN 40***	30	12 x 30 мм	61 мм	2,1	1,8	10
DN 50***	9	12 x 9 мм	40 мм	6,5	6	41
DN 50***	40	12 x 40 мм	71 мм	2,7	2,4	14
* Вода, 20 °C, горизонтальный трубопровод, допустимое отклонение ±15% Типичное значение * Указаны значения для макс. и мин. длины лопасти. Значения для средней длины лопасти приведены в Руководстве по эксплуатации

Монтаж реле потока VHS06 / VK306 с лопастью из пластика с помощью прив. муфты по стандарту EN 10241 с G½ (внутренняя резьба) и длиной 15 мм

Номинальный диаметр	Укорачивание лопасти			Точки переключения [м³/ч]*		Максимальный поток[м³/ч]
Номинальный диаметр	Метка на л-ти	Размеры	Устан. дл. L₁	Увел. пот.**, ВКЛ	Умен. пот., ВЫКЛ	Максимальный поток[м³/ч]
DN 80***	15	12 x 15 мм	46 мм	13,8	11,3	80
DN 80***	60	12 х 60 мм	91 мм	5,1	4,7	30
DN 100***	20	12 х 20 мм	51 мм	18,8	16,3	110
DN 100***	80 (без подрезки)	12 х 80 мм	111 мм	6,4	5,8	40
DN 150***	40	12 х 40 мм	71 мм	27	25	160
DN 150***	80 (без подрезки)	12 х 80 мм	111 мм	15,5	15,5	100
DN 200***	50	12 х 50 мм	81 мм	45	43,5	250
DN 200***	80 (без подрезки)	12 х 80 мм	111 мм	30	29	180
* Вода, 20 °C, горизонтальный трубопровод, допустимое отклонение ±15% Типичное значение * Указаны значения для макс. и мин. длины лопасти. Значения для средней длины лопасти приведены в Руководстве по эксплуатации

Монтаж реле потока VHS06 / VK306 с лопастью из нерж. стали с помощью тройников по стандарту EN 10242

Номинальный диаметр	Укорачивание лопасти			Точки переключения [м³/ч]*		Максимальный поток[м³/ч]
Номинальный диаметр	Метка на л-ти	Размеры	Устан. дл. L₁	Увел. пот.**, ВКЛ	Умен. пот., ВЫКЛ	Максимальный поток[м³/ч]
DN 25	15	12 x 15 мм	46	1,2	1,1	10
DN 25	20	12 x 20 мм	51	1,0	0,9	6
DN 32	15	12 x 15 мм	46	2,0	1,9	20
DN 32	20	12 x 20 мм	51	1,7	1,5	15
DN 40	15	12 x 15 мм	46	3,3	3,0	34
DN 40	30	12 x 30 мм	61	2,0	1,8	18
DN 50	15	12 x 15 мм	46	4,8	4,6	55
DN 50	40	12 x 40 мм	71	2,6	2,4	24
* Вода, 20 °C, горизонтальный трубопровод, допустимое отклонение ±15% Типичное значение * Указаны значения для макс. и мин. длины лопасти. Значения для средней длины лопасти приведены в Руководстве по эксплуатации

Монтаж реле потока VHS06 / VK306 с лопастью из нерж. стали с помощью прив. муфты по стандарту EN 10241, с G½ (внутренняя резьба), длиной 15 мм

Номинальный диаметр	Укорачивание лопасти			Точки переключения [м³/ч]*		Максимальный поток[м³/ч]
Номинальный диаметр	Метка на л-ти	Размеры	Устан. дл. L₁	Увел. пот.**, ВКЛ	Умен. пот., ВЫКЛ	Максимальный поток[м³/ч]
DN 80	15	12 x 15 мм	46	11,7	11,4	150
DN 80	60	12 x 60 мм	91	4,6	4,2	50
DN 100	20	12 x 20 мм	51	16,0	15,9	200
DN 100	80	12 x 80 мм	111	6,1	5,6	70
DN 150	40	12 x 40 мм	71	24,0	22,7	290
DN 150	80	12 x 80 мм	111	14,7	13,8	170
DN 200	50	12 x 50 мм	81	41,0	38,7	450
DN 200	80	12 x 80 мм	111	23,3	26,7	310
* Вода, 20 °C, горизонтальный трубопровод, допустимое отклонение ±15% Типичное значение * Указаны значения для макс. и мин. длины лопасти. Значения для средней длины лопасти приведены в Руководстве по эксплуатации

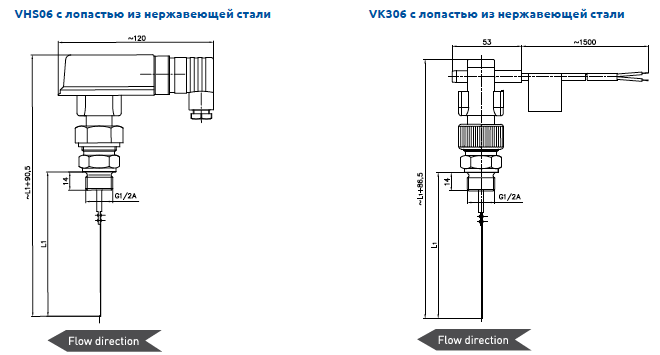

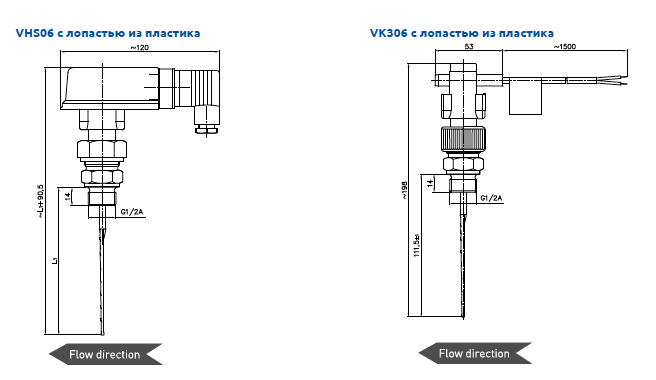

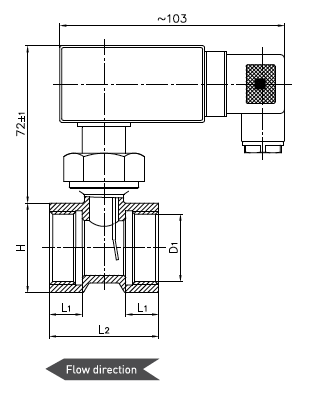

Размеры и материалы

Материалы частей, контактирующих с рабочей средой
Модель	VHS06	VK306
Корпус	Латунь CW614N	ПФО Noryl GFN3
Лопасть	ПФО Noryl GFN3 / нержавеющая сталь или нержавеющая сталь 1.4310 / латунь
Технологич. соединен.	Латунь CW614N
Магнит	Твердый феррит
Уплотнительное кольцо	NBR (бутадиен-нитрильный каучук)

Код заказа

Пример заказа	VHS06M2	P	171R21
Модель			171R21 191R21 181R21 101R21
Реле потока VHS06 Штекер + кабельное гнездо (стандартная комплектация) Штекер + кабельное гнездо со светодиодом (опционально) 4-х контактный штекер реле М12 х 1 (опционально) Реле потока VК306 Кабель с оболочкой из ПВХ, 1,5 м	VHS06M2 VHS06M2 VHS06M2 VK306M2		171R21 191R21 181R21 101R21
Лопасть
Пластик Нержавеющая сталь		P 5

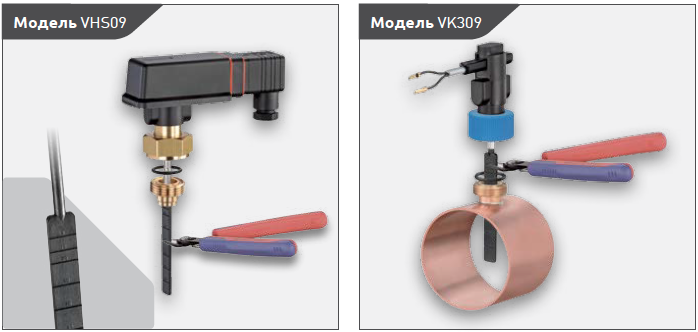

Универсальное реле потока VHS09 (штуцер под пайку с укорачиваемой лопастью) >>>

Реле потока для непосредственного монтажа

Технические характеристики	VHS09	VK309
Функция переключения	Контакт → замыкается при увеличении расхода → размыкается при уменьшении расхода Возможно обратное переключение
Номинальное давление	PN 25	PN 10
Диапазон температур
Рабочей среды	-25...110°C	-25...100°C
Окружающей среды	-25...80°C	-25...70°C
Электрические характеристики
Электрическое соединение	Штекер DIN EN 175301-803-A 9 + кабельное гнездо	Кабель в оболочке из ПВХ, 1,5 м
Ток переключения	Макс. 1 А
Напряжение переключения	Макс. 230 В перем. тока, 48 В пост. тока
Мощность	Макс. 26 ВА, 20 Вт
Степень защиты по EN 60529	IP65
Класс защиты по EN 60730-1	Класс II
Сертификация

Достоинства

Универсальные реле потока для установки в медные трубы Ø 32...88.9
Простое укорачивание лопасти из армированного стекловолокном пластика на необходимую длину
Штуцер под пайку для медных труб
Простой монтаж с помощью накидной гайки

Опции

Электрическое соединение (исполнение VHS09)

→ Штекер DIN EN 175301-803-A + кабельн. гнездо с двумя СИД для напряжений переключения в диапазоне 24 В...230 В перем./пост. тока ±20%, при температуре окружающей среды -20...70°C
→ 4-х контактный круглый штекер М12х1

Опции под заказ

Испытания ETL по стандартам UL (США) CSA (Канада

Для медных труб	Укорачивание лопасти			Точки переключения [л/мин]*
Для медных труб	Метка на лопасти	Размеры	Устан. длина L₁	Увел. потока, ВКЛ**	Умен, потока, ВЫКЛ	Максимальный поток [м³/ч]
∅ 32 x 1	9	12 x 9 mm	39 mm	2,0	1,9	10
∅ 35 x 1	9	12 x 9 mm	39 mm	2,6	2,4	20
∅ 35 x 1	15	12 x 15 mm	45 mm	1,8	1,6	13
∅ 35 x 1,5	9	12 x 9 mm	39 mm	2,5	2,2	18
∅ 35 x 1,5	15	12 x 15 mm	45 mm	1,7	1,6	12
∅ 42 х 1,5***	9	12 x 9 mm	39 mm	3,9	3,7	30
∅ 42 х 1,5***	20	12 х 20 mm	50 mm	2,2	2,1	15
∅ 54 x 1,5	30	12 х 30 mm	60 mm	3,2	3,0	21
∅ 54 x 2	30	12 х 30 mm	60 mm	3,0	2,9	20
∅ 64 х 2***	15	12 x 15 mm	45 mm	8,6	7,9	53
∅ 64 х 2***	40	12 х 40 mm	70 mm	4,0	3,7	24
∅ 76,1 х 2***	15	12 x 15 mm	45 mm	13,6	12,1	80
∅ 76,1 х 2***	50	12 х 50 mm	80 mm	5,2	4,7	31
∅ 88,9 х 2***	30	12 х 30 mm	60 mm	10,9	10,7	67
∅ 88,9 х 2***	60	12 х 60 mm	90 mm	6,1	5,9	39
* Вода, 20 °C, горизонтальный трубопровод, допустимое отклонение ±15% Типичное значение * Указаны значения для макс. и мин. длины лопасти. Значения для средней длины лопасти приведены в Руководстве по эксплуатации

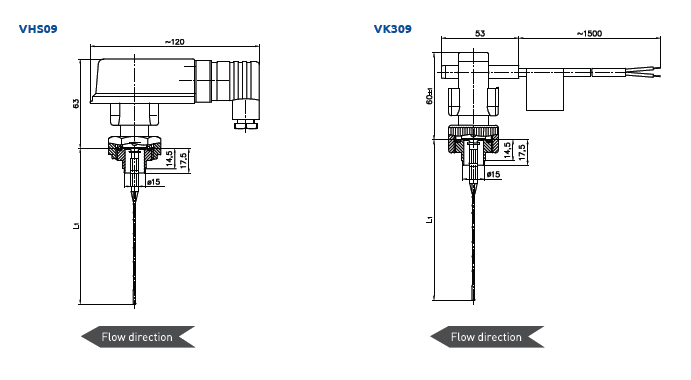

Размеры и материалы

Материалы частей, контактирующих с рабочей средой
Модель	VHS09	VK309
Корпус	Латунь CW614N	ПФО Noryl GFN 3
Лопасть	ПФО Noryl GFN 3 / нержавеющая сталь
Технологич. соединен.	Латунь CW614N
Магнит	Твердый феррит
Уплотнит. кольцо	NBR (бутадиен-нитрильный каучук)

Код заказа

Пример заказа
Реле потока VHS09
Штекер + кабельное гнездо (стандартная комплектация)	VHS09M2P171D11
Штекер + кабельное гнездо со светодиодом (опционально)	VHS09M2P191D11
4-х контактный штекер M12 x 1 (опционально)	VHS09M2P181D11
Реле потока VK309
Кабель с оболочкой из ПВХ, 1,5 м	VHS09M2P10PD11

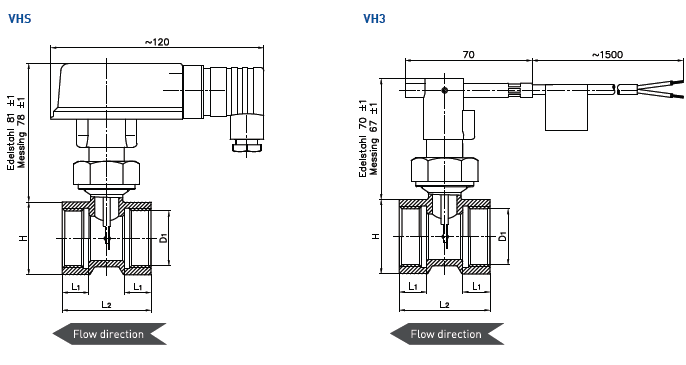

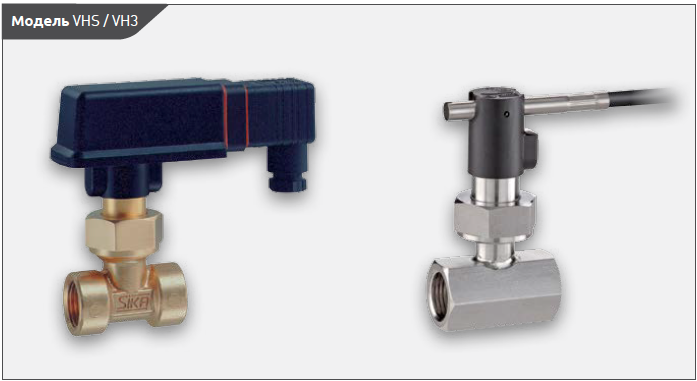

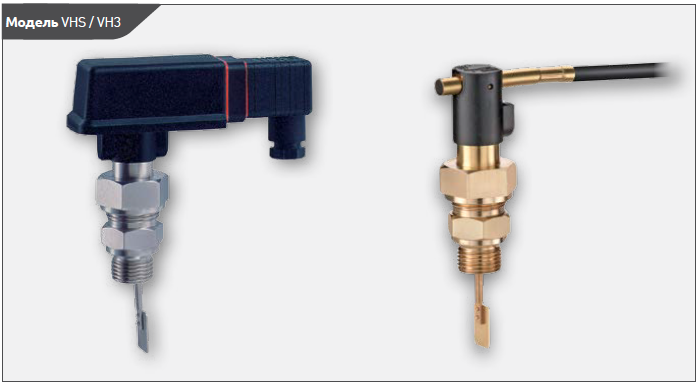

Модель VHS/VH3 (лопасть из металла) >>>

Реле потока из металла для непосредственного монтажа

Технические характеристики
Функция переключения	Контакт > замыкается при увел. потока > размыкается при умен. потока Возможно обратное переключение
Номинальное давление	PN 25
Диапазон температур
Рабочей среды	-25...110°C
Окружающей среды	-25...80°C
Электрические характеристики
Электрическое соед. > VHS > VH3	Штекер EN 175301-803-A + кабельное гнездо Кабель в оболочке из ПВХ, 1,5 м
Макс. ток переключ.	1 А
Макс. напр. переключ.	230 В перем. тока, 48 В пост. тока
Макс. мощность	26 ВА, 20 Вт
Ст.защиты по EN 60529	IP65
Кл. защ. по EN 60730-1	Класс II
Сертификация

Достоинства

Непосредственный монтаж в трубопроводы диаметрами DN 50... 150
Резьбовые штуцеры для тройников и непосредственного монтажа в трубы
Возможность использования штуцера под пайку и штуцера под сварку для монтажа
Простой монтаж с помощью накидной гайки
Различные разъемы или кабель в оболочке 1,5 м

Опции
Электрическое соединение (исполнение VHS)	> Штекер EN 175301-803-A + кабельное гнездо с двумя светодиодами для напряжений переключения в диапазоне 24 В...230 В перем./пост. тока ±20%, при температуре окружающей среды -20...70°C > 4-х контактный круглый штекер М12х1
Для эксплуатации в потенциально взрывоопасной среде	Исполнение VH...X

Диапазоны точек переключения

Модель	Технологическое соединение	Монтаж в номинальный диаметр	Диапазоны точек переключения [м³/ч]*		Максимальный поток [м³/ч]
Модель	Технологическое соединение	Монтаж в номинальный диаметр	Увеличение потока, ВКЛ	Уменьшение потока, ВЫКЛ	Максимальный поток [м³/ч]
VH305/VHS05	Резьбовой штуцер G½**	DN 50	1,9...2,7	1,8...2,6	30
		DN 80	5,0...8,0	4,9...7,9	80
		DN 100	8,3...12,5	8,2...12,4	150
		DN 150	17,5...25,0	17,4...24,9	200
VHS	Штуцер под пайку/ Штуцер под сварку	DN 50	3,8...4,9	3,7...4,8	30
		DN 80	9,0...14,3	8,9...14,2	100
		DN 100	13,0...18,8	12,7...18,4	150
		DN 150	33,0...46,0	32,9...45,9	200

* Вода, 20 °C, горизонтальный трубопровод, допустимое отклонение ±15 %
** Монтаж с помощью приварной муфты, EN 10241, G½ (внутренняя резьба), длина 15 мм

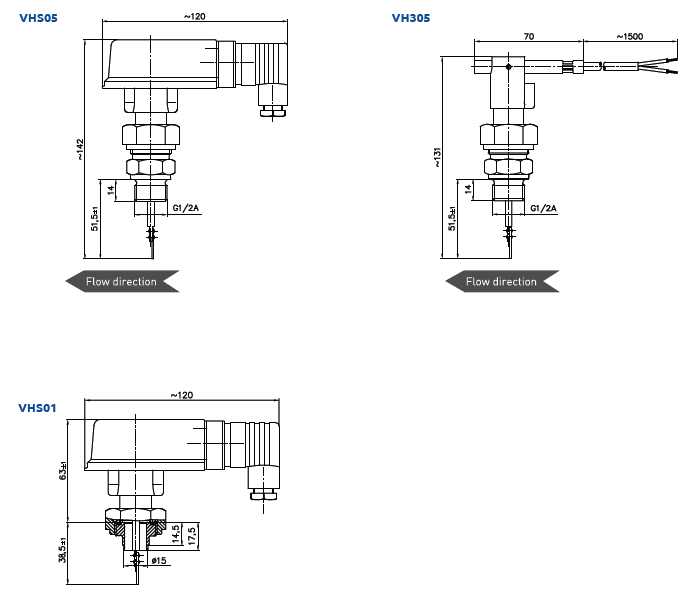

Размеры и материалы

Материалы частей, контактирующих с рабочей средой
	Исполнение из латуни	Исполнение из нержавеющей стали
Корпус, лопасть	Латунь CW614N	Нержавеющая сталь 1.4571
Технологическое соединение	Латунь CW614N, CW617N	Нержавеющая сталь 1.4571
Вкладыш	ПФО NorylGFN 3	ПВДФ
Заклепка	Латунь CW508L	Нержавеющая сталь 1.4303
Ось	Нержавеющая сталь 1.4571
Магнит	Твердый феррит
Уплотнительное кольцо	NBR (бутадиен-нитрильный каучук)

Пример заказа	VHS	05M0	1	17	1	--	1
Модель				17 19 18	1 3	R2 D2	1 3
Реле потока VHS Штекер + кабельное гнездо (стандартная комплектация) Штекер + кабельное гнездо со светодиодом (опционально) 4-х контактный круглый штекер М12 х 1 (опционально)	VHS VHS VHS			17 19 18
Process connection
Резбовой штуцер G½ Штуцер под пайку (латунь) или штуцер под сврку (нержавеющая сталь)		05M0 01M0
Материал
Латунь Нержавеющая сталь			1 3
Исполнение
Стандартное исполнение Исполнение для потенциально взрывоопасной среды (опционально)								()* X

* Оставить пустое поле
** Только в комплектации штекер + кабельное гнездо

Пример заказа	VHS05M0	1	11	1	R2	1
Модель			11 13	11 13	R2 R2	11 13
Реле потока VH3 Кабель с оболочкой из ПВХ, 1,5 м Кабель с оболочкой из ПВХ голубого цвета, 1,5 м (только для варианта комплектации «для потенциально взрывоопасной среды»	VHS05M0 VHS05M0		11 13		R2 R2
Материал
Латунь Нержавеющая сталь		11 13
Исполнение
Стандартное исполнение Исполнение для потенциально взрывоопасной среды (опционально)**							()* X

* Оставить пустое поле
** Только с кабелем с оболочкой из ПВХ голубого цвета

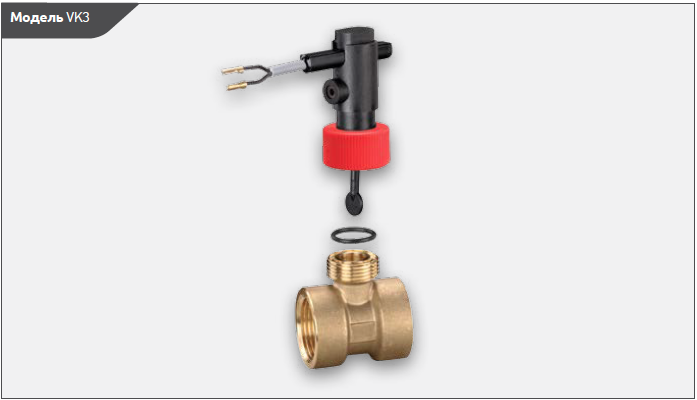

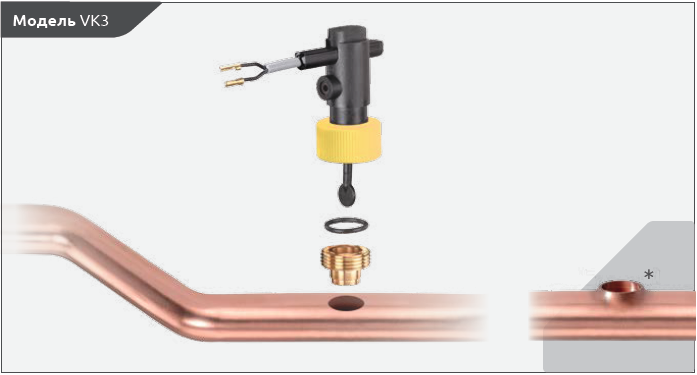

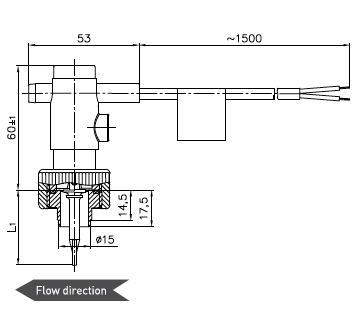

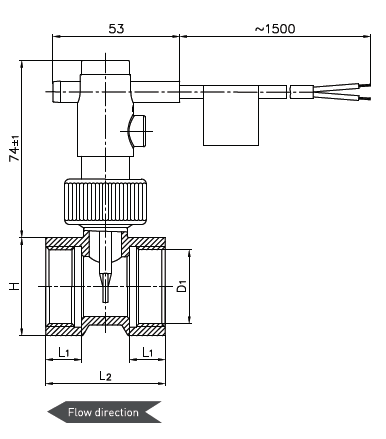

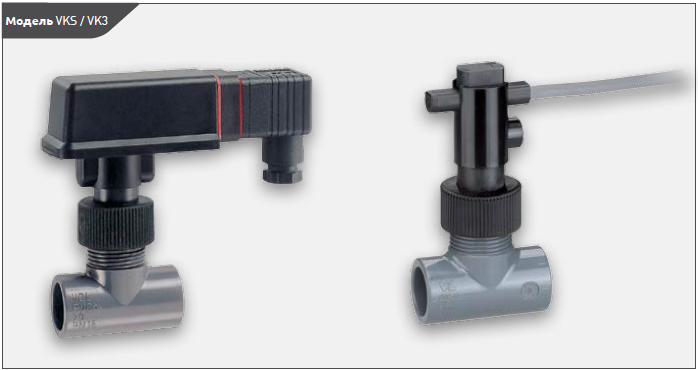

Модель VK3 (лопасть из пластика, со штуцером для пайки в медные трубы) >>>

Технические характеристики
Функция переключения	Контакт > замыкается при увеличении потока > размыкается при уменьшении потока Возможно обратное переключение
Номинальное давление	PN10
Диапазон температур
Рабочей среды	-25...100°C
Окружающей среды	-25...70°C
Электрические характеристики
Электрическое соединение	Кабель в оболочке из ПВХ, 1,5 м
Ток переключения	Макс. 1 А
Напряжение переключения	Макс. 230 В пер. т., 48 В пост.т.
Мощность	Макс. 26 ВА, 20 Вт
Степень защиты по EN 60529	IP65
Класс защиты по EN 60730-1	Класс II
Сертификация

Достоинства

Непосредственный монтаж в медные трубы
Простой монтаж:
> Припаять штуцер
> Установить уплотнительное кольцо
> Затянуть накидную гайку
Комплектация: реле потока, уплотнительное кольцо, штуцер под пайку
Лопасти различной длины для медных труб Ø 22 … 54
Накидные гайки разных цветов для различия

Опции под заказ

Индивидуальные точки переключения
Обратное переключение
Монтаж в отбортованные отверстия в медных трубах
Испытания ETL по стандартам UL (США) и CSA (Канада)

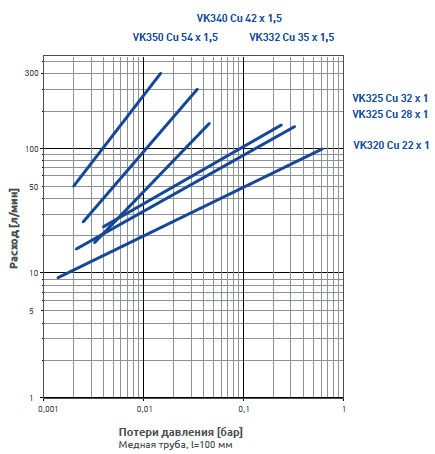

Диапазоны точек переключения, типичные потери давления и размеры

Код заказа	Цвет накидной гайки	Для медных труб	Точки переключения [л/мин]*		Максимальный поток [л/мин]
Код заказа	Цвет накидной гайки	Для медных труб	Увеличение потока**, ВКЛ	Уменьшение потока, ВЫКЛ	Максимальный поток [л/мин]
VK320M0P10PD11	•	∅ 22x1	10,5	9,2	100
VK325M0P10PD11	•	∅ 28x1	17,6	15,7	150
VK325M0P10PD11	•	∅ 32x1	25,7	23,6	155
VK332M0P10PD11	•	∅ 35x1,5	20,0	17,5	160
VK340М2P10PD11	•	∅ 42x1,5	28,0	25,8	300
VK350М2P10PD11	•	∅ 54x1,5	58,3	50,2	400

Материалы частей, контактирующих с рабочей средой
Корпус	ПФО Noryl GFN3
Лопасть	ПФО Noryl GFN3
Штуцер под пайку	Латунь CW614N
Магнит	Твердый феррит
Уплотнит. кольцо	NBR (бутадиен-нитрильный каучук)

Размеры [мм]
Код заказа	Длина лопасти L₁
VK320M0P10PD11	33,5
VK325M0P10PD11	36,0
VK332M0P10PD11	44,5
VK340MОP10PD11	47,5
VK350M2P10PD11	56,5

Реле потока с тройниками (встраиваемые)

Модель VHS/VH3 (лопасть и резьбовой тройник из металла) >>>

Реле потока из металла с резьбовым тройником

Технические характеристики
Функция переключения	Контакт > замыкается при увелечении потока > размыкается при уменьшении потока Возможно обратное переключение
Номинальное давление	PN 25
Диапазон температур
Рабочей среды	-25...110°C
Окружающей среды	-25...80°C
Электрические характеристики
Электрическое соед. > VHS > VH3	Штекер EN 175301-803-A + кабельное гнездо Кабель в оболочке из ПВХ, 1,5 м
Макс. ток переключ.	1 А
Макс. напр. переключ.	230 В перем. тока, 48 В пост. тока
Макс. мощность	26 В А, 20 Вт
Ст.защиты по EN 60529	IP65
Кл. защ. по EN 60730-1	Класс II
Сертификация

Достоинства

Реле потока с тройниками для DN 8...50
Латунь или нержавеющая сталь
Различные разъемы или кабель в оболочке 1,5 м
Опционально: исполнение для высокого давления до 160 бар

Опции
Электрическое соединение (исполнение VHS)	> Штекер EN 175301-803-A + кабельное гнездо с двумя светодиодами для напряжений переключения в диапазоне 24 В ... 230 В перем./пост. тока ±20 %, при температуре окружающей среды -20 ... 70 °С > 4-х контактный круглый штекер M12 x 1
Для эксплуатации в потенциально взрывоопасной среде	Исполнение VH...X
Исполнение из латуни для высокого давления	> До 160 бар (включая сертификат)

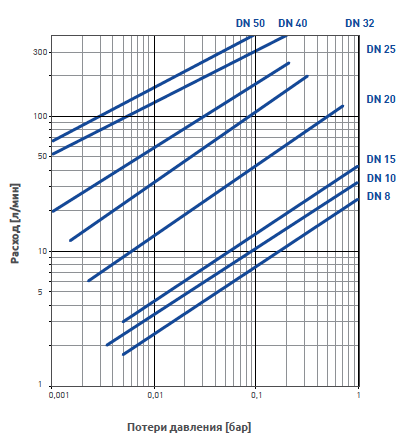

Диапазоны точки переключения и потери давления

Номин. диаметр	Резьбовое соединение D1	Диапазоны точки переключения [л/мин]*				Максим. поток [л/мин]
		VHS		VH3
		Увел. пот., ВКл	Уменьш. пот., ВЫКл	Увел. пот., ВКл	Уменьш. пот., ВЫКл
DN 8	G¼	2,1...2,7	1,8...2,4	1.9...2.5	1.7...2.3	45
DN 10	G⅜	2,5...3,2	2,2...2,9	2.4...3.0	2.1...2.8	60
DN 15	G½	3,4...4,2	3,0...3,8	3.2...4.0	3.0...3.8	67
DN 15	G½ нар.резьба.**	2,5...3,2	2,2...2,9	2.4...3.0	2.1...2.8	60
DN 15	G¾ нар.резьба.**	2,5...3,2	2,2...2,9	2.4...3.0	2.1...2.8	60
DN 20	G¾	7,0...9,1	6,4...8,2	6.6...8.2	6.3...7.8	120
DN 25	G 1	13,5...17,0	12,0...15,5	13.0...15.5	12.5...15.0	195
DN 32	G 1¼	15,5...20,5	14,5...19,0	14.5...18.0	13.5...17.0	240
DN 40	G 1½	26,5...34,5	25,5...32,5	25.0...31.0	24.0...30.0	400
DN 50	G 2	39,5...51,0	39,0...50,0	37.5...47.5	36.5...46.5	400
* Вода, 20 °C, горизонтальный трубопровод, отклонение ±15% ** Только исполнение из латуни

Размеры и материалы

Размеры [мм]
Резьбовое соединение D1	L1	L2	H	L1	L2	H
	Исполнение из латуни			Исполнение из нержавеющей стали
G¼	11	50	27	11	50	27
G⅜	11	50	27	11	50	27
G½	11	50	27	11	50	27
G¼наружная резьба**	10	60
G¾наружная резьба**	11	50
G¾	15	50	32	15	50	32
G 1	15	50	41	15	50	41
G 1¼	15	50	48	15	50	46
G 1½	15	50	55	15	50	55
G 2	22	64	70	15	50	70

Материалы частей, контактирующих с рабочей средой
	Исполнение из латуни	Исполнение из нержавеющей стали
Корпус, лопасть	Латунь CW614N	Нержавеющая сталь 1.4571
Тройник	Латунь CW617N	Нержавеющая сталь 1.4571
Вкладыш	ПФО Noryl GFN 3	ПВДФ
Заклепка	Латунь CW508L	Нержавеющая сталь 1.4303
Ось	Нержавеющая сталь 1.4571
Магнит	Твердый феррит
Уплотнительное кольцо	NBR (бутадиен-нитрильный каучук)

Код заказа

Пример заказа		VHS	08	M011	7	1	I1	1
Модель					7 9 8 1 3	1 3	I1 I2 I3 A3 A4 I4 I5 I6 I7 I8	1 3
Реле потока VHS Штекер + кабельное гнездо (стандартная комплектация) Штекер + кабельное гнездо с СИД (опционально) 4-х контактный круглый штекер М12 х 1 (опционально) Реле потока VH3 Кабель с оболочкой из ПВХ, 1,5 м Кабель с оболочкой из ПВХ голубого цвета, 1.5 м (только для варианта комплектации «для потенциально взрывоопасной среды»)		VHS VHS VHS VHS VHS			7 9 8 1 3
Номинальный диаметр	Резьбовое соединение
DN 8 DN 10 DN 15 DN 15 DN 15 DN 20 DN 25 DN 32 DN 40 DN 50	G¼ G⅜ G½ G½ наружная резьба (только для исполнения из латуни) G¾ наружная резьба (только для исполнения из латуни) G¾ G 1; G 1¼ G 1½ G 2;		08 10 15 15 15 20 25 32 40 50
Материал
Латунь Нержавеющая сталь				M011 M031
Исполнение
Стандартное исполнение Использование для потенциально взрывоопасной среды (опционально)**									()* X
* оставить пустое поле

Модель VK3 (лопасть из пластика, с резьбовым тройником из латуни) >>>

Реле потока из пластика с резьбовым тройником из латуни

Технические характеристики
Функция переключения	Контакт > замыкается при увелечении потока > размыкается при уменьшении потока Возможно обратное переключение
Номинальное давление	PN 10
Диапазон температур
Рабочей среды	-25...100°C
Окружающей среды	-25...70°C
Электрические характеристики
Электрическое соед.	Кабель в оболочке из ПВХ, 1,5 м
Макс. ток переключ.	1 А
Макс. напр. переключ.	230 В перем. тока, 48 В пост. тока
Макс. мощность	26 ВА, 20 Вт
Ст.защиты по EN 60529	IP65
Кл. защ. по EN 60730-1	Класс II
Сертификация

Достоинства

Реле потока из пластика, усиленного стекловолокном
Резьбовой тройник из латуни для DN 8 ... 50
Установка точки переключения на заводе для серийного применения
Кабель в оболочке длиной 1,5 м или по техническим условиям заказчика

Опции под заказ

Индивидуальная точка переключения
Накидные гайки 4 цветов для различия
Испытания ETL по стандартам UL (США) и CSA (Канада)

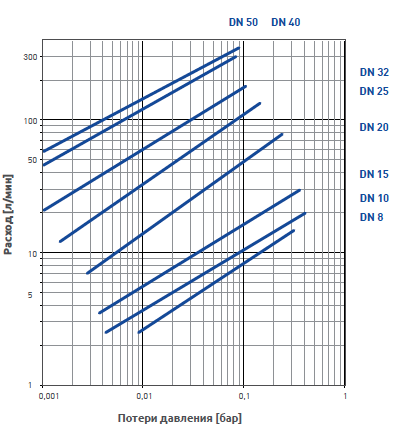

Диапазоны точки переключения и потери давления

Код заказа	Номинальный диаметр	Резьбовое соединение D₁	Диапазоны точки переключения [л/мин]*		Максимальный поток [л/мин]
Код заказа	Номинальный диаметр	Резьбовое соединение D₁	Увеличение потока, Включение	Уменьшение потока, Выключение	Максимальный поток [л/мин]
VK308M0P10PI11	DN 8	G¼	2,7...3,0	2,6...2,9	15
VK310M0P10PI21	DN 10	G⅜	3,0...3,8	2,8...3,7	20
VK315M0P10PI31	DN 15	G½	3,8...5,1	3,6...4,9	30
VK315M0P10PA31	DN 15	G½ наружная резьба	3,0...3,8	2,8...3,7	20
VK315M0P10PA41	DN 15	G¾ наружная резьба	3,0...3,8	2,8...3,7	20
VK320M0P10PI41	DN 20	G¾	7,2...9,0	6,9...8,7	80
VK325M0P10PI51	DN 25	G 1	13,0...16,5	12,3...15,9	130
VK332M0P10PI61	DN 32	G 1¼	16,5...21,0	16,0...20,5	180
VK340M0P10РI71	DN 40	G 1½	27,0...33,5	25,5...32,5	300
VK350M0P10PI81	DN 50	G 2	41,5...53,5	40,6...52,8	350

Размеры и материалы

Размеры [мм]
Резьбовое соединение	L₁	L₂	H
G¼	11	50	27
G⅜	11	50	27
G½	11	50	27
G½ наружная резьба	10	60
G¾ наружная резьба	10	50
G¾	15	50	32
G 1	15	50	41
G 1¼	15	50	48
G 1½	15	50	55
G 2	22	64	70

Материалы частей, контактирующих с рабочей средой
Корпус, лопасть	ПФО NorylGFN 3
Тройник	Латунь CW617N
Магнит	Твердый феррит
Уплотнительное кольцо	NBR (бутадиен-нитрильный каучук)

Модель VKS/VK3 (с тройником из ПВХ) >>>

Реле потока из пластика с тройником из ПВХ

Технические характеристики
Функция переключения	Контакт > замыкается при увел. потока > размыкается при умен. потока Возможно обратное переключение
Номинальное давление	PN 10
Диапазон температур
Рабочей среды	0...20°C 0...60°C
Окружающей среды	0...60°C
Электрические характеристики
Электрическое соед. > VHS > VH3	Штекер EN 175301-803-A + кабельное гнездо Кабель в оболочке из ПВХ, 1,5 м
Макс. ток переключ.	1 А
Макс. напр. переключ.	230 В перем. тока, 48 В пост. тока
Макс. мощность	26 ВА, 20 Вт
Ст.защиты по EN 60529	IP65
Кл. защ. по EN 60730-1	Класс II
Сертификация

Достоинства

Реле потока из пластика, усиленного стекловолокном
Тройники из ПВХ для DN 15 ... 50
Различные разъемы или кабель в оболочке 1,5 м

Опции
Электрическое соединение (исполнение VHS)	> Штекер EN 175301-803-A + кабельное гнездо с двумя СИД для напряжений переключения в диапазоне 24 В...230 В перем./пост. тока ±20%, при температуре окружающей среды -20...70°C > 4-х контактный круглый штекер М12х1

Опции под заказ

Индивидуальные точки переключения
Накидные гайки 4 цветов для различия
Испытания ETL по стандартам UL (США) и CSA (Канада)(только для исполнения VK3...)

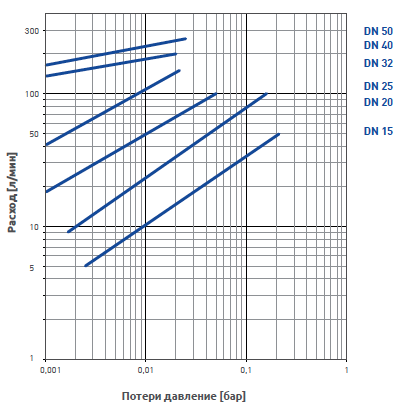

Диапазоны точек переключения и типичные потери давления

Номинальный диаметр	Диапазоны точки переключения [л/мин]*		Максимальный поток [л/мин]
Номинальный диаметр	Увел. пот., ВКЛ	Уменьш. пот., ВЫКЛ	Максимальный поток [л/мин]
DN 15	5,1...6,9	4,9...6,5	50
DN 20	9,4...12,3	9,1...11,9	100
DN 25	10,7...15,2	10,4...14,8	100
DN 32	17,0...22,6	16,8...22,5	150
DN 40	21,8...30,1 [29,6...41,4]**	21,6...29,9 [29,4...40,8]**	200 [260]**
DN 50	29,0...40,0 [37,6...50,0]**	28,6...49,8 [37,4...49,8]**	260 [350]**
* Вода, 20 °C, горизонтальный трубопровод, допустимое отклонение ±15% ** Значения, указанные в скобках, относятся к укороченным лопастям

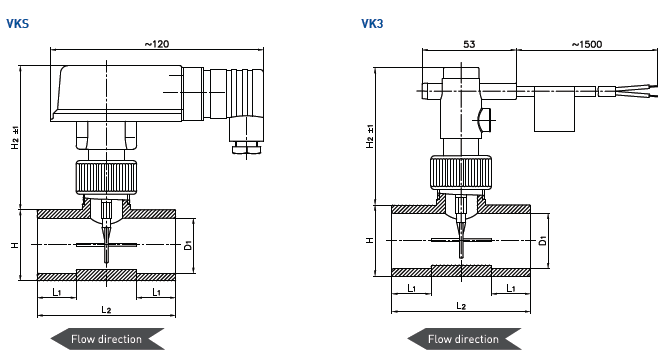

Размеры и материалы

Размеры [мм]
Номинальный диаметр D1	L₁	L₂	H₁	H₂VKS	H₂VK3
DN15	16	54	28	84	80
DN20	19	66	34	86	82
DN25	22	78	40	86	82
DN32	26	98	50	104	100
DN40	31	118	62	103	99
DN50	38	144	77	101	97

Материалы частей, контактирующих с рабочей средой
Корпус, лопасть	ПФО Noryl GFN 3
Тройник	ПВХ
Магнит	Твердый феррит
Уплотнительное кольцо	EPDM (этилен-пропилен монодиен)

Пример заказа	VKS	15	M0P17	PK3K
Модель			M0P17 M0P19 M0P18 M0P10	PK3K PK4K PK5K PK6K PK7K PK8K
Реле потока VKS Штекер + кабельное гнездо (стандартная комплектация) Штекер + кабельное гнездо со светодиодом (опционально) 4-х контактный штекер реле М12 х 1 (опционально) Реле потока VK3 Кабель с оболочкой из ПВХ, 1,5 м	VKS VKS VKS VKS		M0P17 M0P19 M0P18 M0P10
Номинальный диаметр
DN15 DN20 DN25 DN32 DN40 DN50		15 20 25 32 40 50

Реле потока с микропереключателем

Универсальное реле потока VH780NI (со сменными лопастями) >>>

Технические характеристики
Функция переключения	Переключающий контакт
Номинальное давление	Макс. 11 бар (латунь) Макс. 20 бар (нерж.сталь)
Диапазоны температур
Рабочей среды	-40...120°C
Окружающей среды	-40...85°C (10...90% о.в.в.)
Хранения и транспортировки	-40...85°C, <10...90% о.в.в.
Электрические характеристики
Переключающий контакт Макс. допустимая нагрузка на контакт	250 VAC, max. 15 A индуктивная нагрузка 8 А
Степень защиты по EN 60529	IP65
Класс защиты по EN 60730-1	Класс I

Достоинства

Непосредственный монтаж в существующие трубы
Один прибор для всех номинальных диаметров (DN 32...200)
Два исполнения (отличаются диапазонами точек переключения)
Регулируемые точки переключения
Микропереключатель для обеспечения высокой допустимой нагрузки на контакт
Максимальное номинальное давление - 20 бар (исполнение из нержавеющей стали)
Максимальное номинальное давление – 11 бар (исполнение из латуни)

Диапазоны точек переключения, размеры, код заказа

Номинальный диаметр	Размер лопасти**	Диапазоны точек переключения [м³/ч]*				Макс. расход [м³/ч]
		Стандарная точка переключения		Низкая точка переключения
		Увел, поток, ВКЛ	Уменьш. поток, ВЫКЛ	Увел, поток, ВКЛ	Уменьш. поток, ВЫКЛ
DN 32	29 х 34 мм	1,3...3,0	0,8...2,8	0,9...1,6	0,25...1,4	3,6
DN 40	29 х 34 мм	1,7...4,0	1,1...3,7	1,2...2,2	0,5...1,6	4,8
DN 50	29 х 60 мм	3,1...6,1	2,2...5,7	2,3...4,1	0,9...3,6	7,3
DN 65	29 х 60 мм	4,0...7,0	2,7...6,5	3,1...5,5	1,2...4,9	8,4
DN 80	29 х 89 мм	6,2...11,4	4,3...10,7	4,9...8,2	2,1...7,4	13,7
DN 100	29 х 167 мм***	8,0...18,4	6,1...17,3	7,7...13,0	3,3...11,6	22,1
DN 125	29 х 167 мм***	12,9...26,8	9,3...25,2	11,5...19,6	5,0...17,5	32,2
DN 150	29 х 167 мм***	16,8...32,7	12,3...30,6	14,1...23,9	6,1...21,4	39,2
DN 200	29 х 167 мм	46,5...94,2	38,6...90,8	36,5...61,8	21,7...55,3	113
* Вода 20 °C, горизонтальная труба, отклонение ±15% Для более высоких значений точек переключения необходимо использовать лопасти меньших размеров. * Укороченная

Материалы, контактирующих с рабочей средой
	Исполнение из латуни	Исполнение из нерж. стали
Корпус	Латунь CW617N	Нерж. сталь 1.4404
Лопасть	Нерж. сталь 1.4404
Рычаг	Латунь CW617N	Нерж. сталь 1.4404
Зубчатая шайба	Нерж. сталь 1.4404
Винт	Нерж. сталь 1.4404
Сильфон	Бронза CW453
Уплотнение	Betaflex 77

Пример заказа	VH780J4	1	1LS10110
Модель
VH780	VH780J4
Материал
Латунь Нерж.сталь		1 3
Точка переключения
Стандарная Низкая			1LS10110 2LS10110

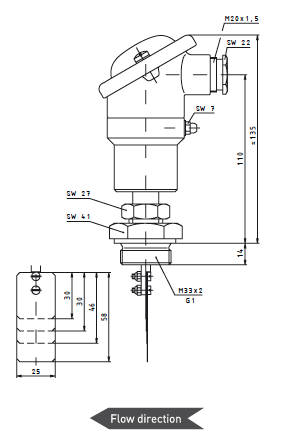

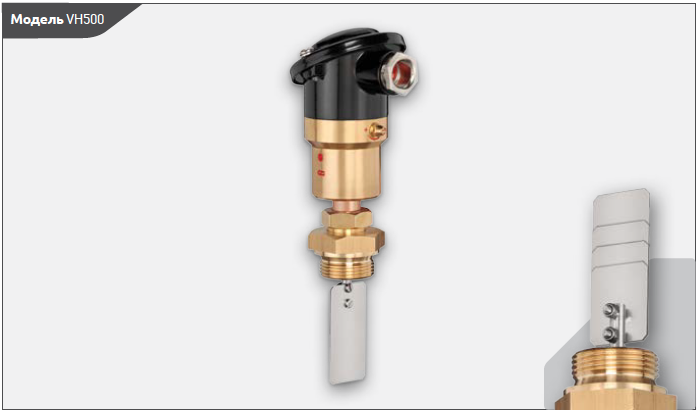

Универсальное реле потока VH500 (морское исполнение, со сменными лопастями) >>>

Технические характеристики
Функция переключения	Переключающий контакт
Номинальное давление (давление при испытании)	Макс. 6 бар (10 бар) Макс. 10 бар (15 бар)
Температура
Рабочей среды	Макс. 100°C
Окружающей среды	Макс. 85°C
Электрические характеристики
Макс.допустимая нагрузка на контакт	24 В пост. тока, резист. нагрузка 5 А индукт. нагрузка 4 А 60 пост. тока, резист. нагрузка 1 А индукт. нагрузка 0,5 А 250 пост. тока, резист. нагрузка 10 А индукт. нагрузка 10 А
Степень защиты EN 60529	IP54
Класс защиты по EN 60730-1	Класс I
Сертификация
Сертификация Германского Ллойда сертификат No. 89824-94HH и 94970-10HH

Достоинства

Сертификация Германского Ллойда
Рабочая среда: вода, масло и др.
Непосредственный монтаж в трубы или тройники с номинальными диаметрами DN 25...DN 50 или больше
Четыре лопасти различных размеров в комплекте, выбор лопасти по размеру трубы
Прочная конструкция
Защита от вибрации до 4g
Широкий диапазон точек переключения для универсального применения
Регулировка точки переключения путем выбора соответствующего размера лопасти и с помощью регулировочного винта
Микропереключатель для обеспечения высокой допустимой нагрузки на контакт

Диапазоны точек переключения, размеры и код заказа

Номинальный диаметр патрубка	Размер лопасти**	Диапазоны точек переключения [м³]*
Номинальный диаметр патрубка	Размер лопасти**	Увеличивающийся поток, ВКЛ	Уменьшающийся поток, ВЫКЛ
DN 25	25 x 30 mm	1,0...1,25	1,05...1,2
DN 32	25 x 38 mm	1,7...2,05	1,6...1,95
DN 40	25 x 66 mm	2,2...2,55	2,1...2,65
DN 50	25 x 58 mm	3,25...3,85	3,15...3,75
* Вода 20 °C, горизонтальная труба, отклонение ±15% ** Для более высоких значений точек переключения необходимо использовать лопасти меньших размеров Точки переключения для труб больших диаметров по запросу

Материалы, контактирующие со средой
Корпус, технологич. соедин.	Латунь 2.0401
Сильфон	Нерж. сталь 1.4571
Лопасти	Нерж. сталь 1.4310
Плоское уплотнение	HD 300
Уплотнительное кольцо	NBR

Пример заказа	VH500	N	I3451R41
Модель
VH500	VH500
Диапазон давлений
6 бар 10 бар		N R
Технологическое соединение
G1 MЗЗ х 2			I3451R41 M3451M41

Принадлежности

Принадлежности	Длина	Код заказа
Соединительный кабель с 4-х контактным кабельным гнездом М12 х 1, угловой литой кабельный ввод, экранированный, материал оболочки - полиуретан (Т_макс = 80°C), сертифицированный UL (США)	3 м 5 м 10 м	XVT 2053 XVT 2009 XVT 2070
4-х контактное кабельное гнездо М12 х 1, угловое, в разобранном виде		VT1331

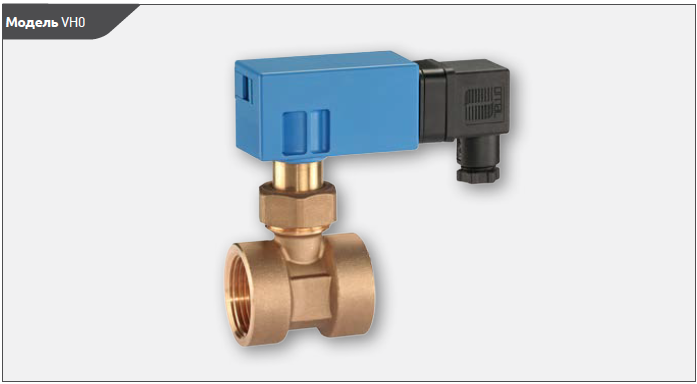

Модель VH0 >>>

Реле потока из металла с микропереключателем

Технические характеристики
Функция переключения	Переменный контакт
Гистерезис переключения	10...30%
Номинальное давление	PN 25
Диапазон температур
Рабочей среды	-20...110°C
Окружающей среды	-20...70°C
Электрические характеристики
Электрическое соединение	Штекер EN 175301-803-A + кабельное гнездо
Макс. ток переключ.	5 А
Макс. напр. переключ.	250 В перем. тока
Макс. мощность	1250 ВА
Ст.защиты по EN 60529	IP65
Кл. защ. по EN 60730-1	Класс II

Достоинства

Микропереключатель в качестве переключающего элемента
Работа с более высокими токами переключения
Прямое переключение устройств без реле или контроллеров
Патрубок из латуни для DN 10 ... 50

Опции под заказ

Непосредственный монтаж с помощью штуцера под пайку

Микропереключатель, который используется в качестве переключающего элемента, отличается более высокой переключающей способностью по сравнению с герконовым переключателем. Пластинчатая пружина обеспечивает усилие возврата, которое требует лопастная система.

Диапазоны точек переключения и типичные потери давления

Код заказа	Номинальный диаметр	Резьбовое соединение D₁	Диапазоны точек переключения [л/мин]* Уменьшение потока, ВЫКЛ	Максимальный поток [л/мин]
VH 010I-MS	DN 10	G⅜	4,0...5,0	10
VH 015I-MS	DN 15	G½	5,0...6,0	20
VH 015A-MS	DN 15	G½ наружная резьба	4,0...5,0	10
VH 015B-MS	DN 15	G¾ наружная резьба	4,0...5,0	10
VH 020I-MS	DN 20	G¾	8,0...10,0	40
VH 025I-MS	DN 25	G 1	17,0...20,0	60
VH 032I-MS	DN 32	G 1¼	24,0...28,0	80
VH 040I-MS	DN 40	G 1½	43,0...50,0	100
VH 050I-MS	DN 50	G 2	69,0...83,0	150
* Вода, 20 °C, горизонтальный трубопровод, допустимое отклонение ±15 %

Размеры [мм]
Резьбовое соединение D₁	L₁	L₂	H
G⅜	11	50	27
G½	11	50	27
G½ наружная резьба	10	60
G¾ наружная резьба	11	50
G¾	15	50	32
G 1¼	15	50	41
G 1½	15	50	48
G 1	15	50	55
G 2	22	64	70

Материалы частей, контактирующих с рабочей средой
Корпус	Латунь CW614N, никелированная
Тройник	Латунь CW617N
Лопасть	Нержавеющая сталь 1.4310, 1.4301
Магнит	Твердый феррит
Уплотнительное кольцо	NBR (бутадиен-нитрильный каучук)

Реле потока для OEM решений

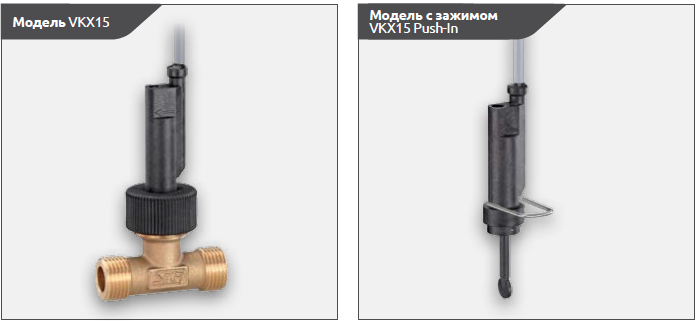

Модель VKX15 (для применения с питьевой водой) >>>

Технические характеристики
Функция переключ-я	Контакт замыкается при увел. потока
Точки переключения (другие под заказ)	2,5±0,5 л/мин*
Максимальный расход	15 л/мин
Номинальный диаметр	DN 15
Номинальное давление	PN 10
Температуры
Рабочей среды >VKX15 >VKX15 с заж. Push-In	-20...100°C -20...70°C
Окружающей среды	-20...70°C
Электрические характеристики
Электрич. соединение	Кабель в оболочке из ПВХ, 1,5 м
Ст. защ. по EN 60529	IP65
Ток переключения	Макс. 1 А
Мощность	Макс. 26 В·А, 20 Вт
Макс. напряж. перекл.	230 В пер. тока, 48 В пост. тока	24 В пер. тока, 42 В пост. тока
Класс защиты по EN 60730-1	Класс II	Класс III
Сертификация

Достоинства

Реле потока для определения открытия крана питьевой воды
Тройники с резьбой или под пайку
Зажим Push-In для установки в коллекторы и арматуру
Реле потока для OEM, партия поставки – от 100 штук

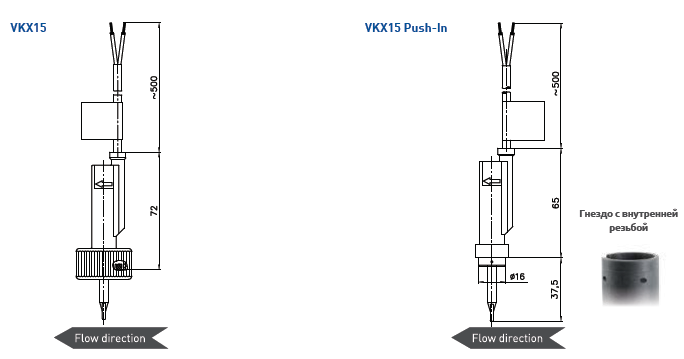

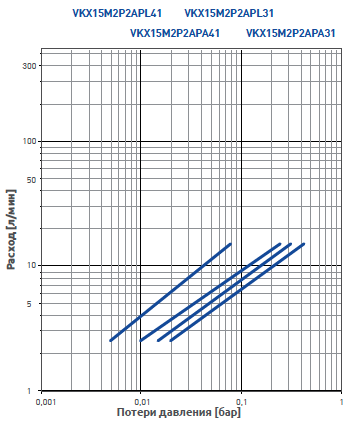

Размеры и код заказа

Материалы частей, контактирующих с рабочей средой
Модель	VKX15	VK X15 Push-In
Корпус	ПФО Noryl GFN3
Лопасть	ПФО Noryl GFN3
Ось	Нержавеющая сталь 1.4571
Магнит	Твердый феррит
Уплотнительное кольцо	EPDM (этилен-пропилен монодиен)
Тройник	Латунь CW617N

Пример заказа	VKX15M2P2	АР	А31
Модель
Реле потока VKX15	VKX15M2P2
Напряжение переключения
230 В перем. тока, 48 В пост, тока 24 В перем. тока, 42 В пост, тока		АР ВР
Технологическое соединение

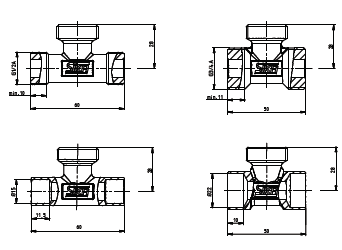

Тройник G½, наружная резьба Тройник G¾, наружная резьба Тройник 15 мм под пайку Тройник 22 мм под пайку Зажим Push-In для установки в коллекторы и арматуру			А31 А41 L31 L41 Н10

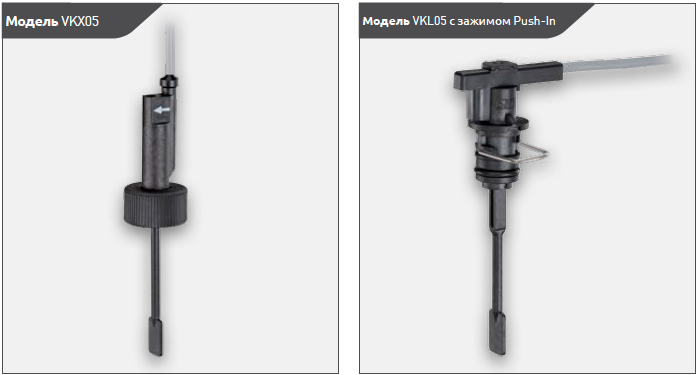

Модель VKX05 (VKL05) >>>

Достоинства

Реле потока для применения в бассейнах
Непосредственный монтаж в трубопроводы диам. DN 50 … 150
Монтаж с помощью накидной гайки или зажима Push-In
Уплотнительное кольцо в комплекте
Исполнение VKL – ось из пластика
Реле потока для OEM, партия поставки – от 100 штук

Технические характеристики	VKL05		VKL05 / VKL05 с зажимом Push-In
Функция переключ.	Контакт замыкается при увеличении расхода потока
Номинальный диаметр	Для DN 50...150
Номинальное давление	PN 10
Температуры
Рабочей среды	-20...100°C		-20...70°C
Окружающей среды	-20...70°C
Электрические характеристики
Электр. соединение	Кабель в оболочке из ПВХ, 1,5 м
Ст. защиты по EN 60529	IP65
Ток переключения	Макс. 1 А
Мощность	Макс. 26 ВА, 20 Вт
Макс. напр. переключ.	230 В перем. тока, 48 В пост. тока	24 В перем. тока, 42 В пост. тока	230 В перем. тока, 48 В пост. тока
Класс защиты по EN 60730-1	Класс II	Класс III	Класс II
Сертификация

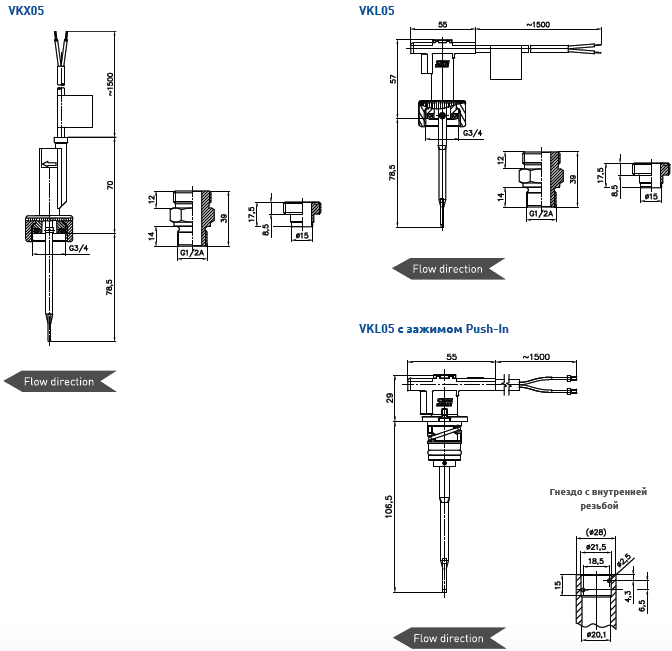

Размеры

Материалы частей, контактирующих с рабочей средой
Модель	VHX09	VKL09	VKL09 с зажимом Push-In
Корпус	ПФО Noryl GFN3	ПФО Noryl GFN 1630V
Лопасть	ПФО Noryl GFN3	ПФО Noryl GFN 1630V
Ось	Нержавеющая сталь 1.4571	ПФО Noryl GFN 1630V
Магнит	Твердый феррит
Уплотнительное кольцо	EPDM (этилен-пропилен монодиен)
Штуцер под пайку	Латунь CW614N
Технологическое соединение	Латунь CW614N или нержавеющая сталь 1.4571

Код заказа

Пример заказа	VKX05M2P2	AP	U10
Модель
Реле потока VKX05	VKX05M2P2
Напряжение переключения
230 В перем. тока, 48 В пост, тока 24 В перем. тока, 42 В пост, тока		AP BP
Технологическое соединение
Накидная гайка G¾ Резьбовой штуцер ½, латунь Резьбовой штуцер ½, нержавеющая сталь Штуцер под пайку			U10 R21 R23 D11

Пример заказа	VKL05M1P2BP	U10
Модель
Реле потока VKX05	VKL05M1P2BP
Технологическое соединение
Накидная гайка G¾ Резьбовой штуцер ½, латунь Резьбовой штуцер ½, нержавеющая сталь Штуцер под пайку Зажим Push-In для установки в коллекторы и арматуру		U10 R21 R23 D11 H20
