Принцип измерения

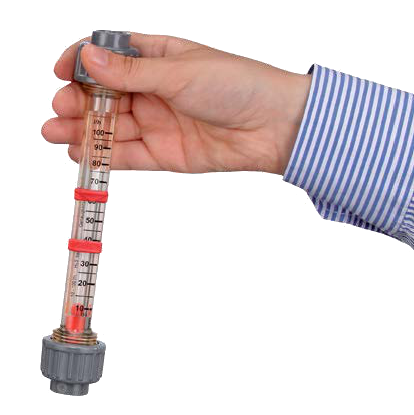

Ротаметры марки SIKA предназначены для установки в трубопроводы и определения объемного расхода жидкостей или газов. Ротаметр состоит из конической измерительной трубки, внутри которой находится поплавок.

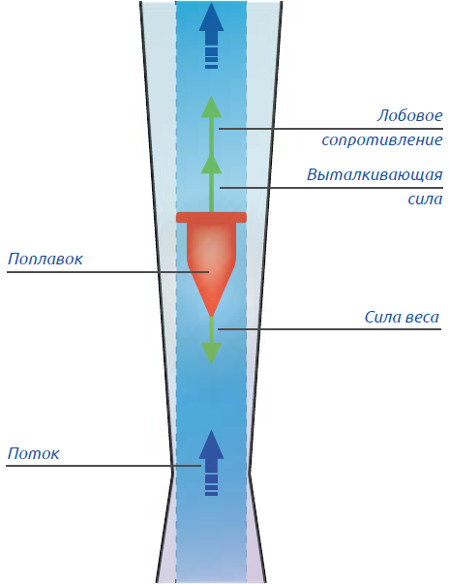

Принципизмеренияоснованнавертикальномперемещении поплавка в потоке рабочей среды. На поплавок действуют различные силы: лобовое сопротивление, выталкивающая сила, а также сила веса поплавка. Таким образом, при увеличении объемного расхода происходит подъем поплавка. Верхняя кромка поплавка показывает текущий расход на шкале.

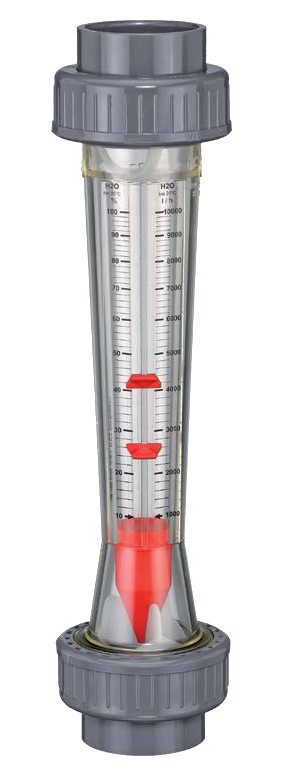

В стандартном исполнении ротаметры имеют шкалу, градуированную по воде в л/час и шкалу, градуированную в процентах. Выпускаются также ротаметры с дополнительной шкалой, градуированной по воздуху, для работы с различными рабочими давлениями. Два регулируемых индикатора точек переключения облегчают контроль над расходом. Концевые выключатели предлагаются в качестве дополнительных принадлежностей.

Достоинства

• Небьющиеся и коррозионностойкие
• Радиально демонтируемые
• Специальные клеющиеся шкалы для газообразных сред
• Рейка для установки принадлежностей (концевых выключателей)
• Номинальный диаметр (DN), диапазон измерения и материал нанесены на трубку
• Поплавки и ограничители из ПВДФ
• Диапазон измерений: 1,5 ... 60 000 л/ч
• Большой выбор номинальных диаметров
