| | VVX 15 | VVX 25 |
| Номин. диаметр |
DN 15 |
DN 25 |
| Диапазон измерения |
2...40 л/мин |
7...150 л/мин |
| Технологическое соединение |
G¾-ISO 228 наружн. резьба, опцион. G½ |
G1¼-ISO 228 наружн. резьба, опцион. G 1 |
| Внутрен. диаметр |
∅ 13 мм |
∅ 25 мм |
| Погрешность измер. |
±2% от ВПИ* |
| Повторяемость |
±0,5% от ВПИ* |
| Номин. давление |
PN10 |
| Темп-ра раб. среды |
Макс. 90°C |
| Материалы |
| Корпус/трубка |
ПФС Fortron® с 40% стекловолокна |
| Датчик |
ЭТФЭ Tefzel® |
| Крышка |
ПА 6.6 |
| Уплотнит. кольцо |
EP 11/7/4 |
| Сертификация |
 |
| Опция |
Испытания ETL по стандартам UL (США) и CSA (Канада) |
|
| Электрические данные |
Импульсный выход |
Аналоговый выход |
| Выходной сигнал по потоку |
Прямоугольный сигнал
коэффициент заполнения 50:50
макс, ток сигнала - 20 мА |
Аналоговый сигнал 0,5...3,5 В |
Частота импульсов для VVX 15
Частота импульсов для VVX 25 |
500 имп/л
опционально-3 ... 1000 имп/л
100 имп/л
опционально-1 ... 500 имп/л |
|
| Выходной сигнал по температуре |
Датчик температуры типа NTC 10.74K
или Pt1000 |
Аналоговый сигнал 0,5...3,5 В или
датчик температуры типа NTC 10.74K
или Pt1000 |
| Напряжение питания |
8...30 В пост, тока или 5 В пост, тока ±5 % |
| Потребление тока |
< 15 мА |
| Электрическое соединение |
5-ти контактный штекер М12 х 1 или штекер RAST 2.5 |
| Степень защиты по EN 60529 |
М12 х 1 RAST 2.5 |
⇒IP 65***
⇒IP 20*** |
* Условия испытаний:
> Измеряемая рабочая среда: вода
> Температура рабочей среды: 20 ... 30 °C
> Давление на входе: 7 ... 10 бар
> Определенные прямые участки на входе и выходе (см. руководство по эксплуатации)
** Продолжительность измерения: 1 сек
*** С присоединенным кабельным гнездом

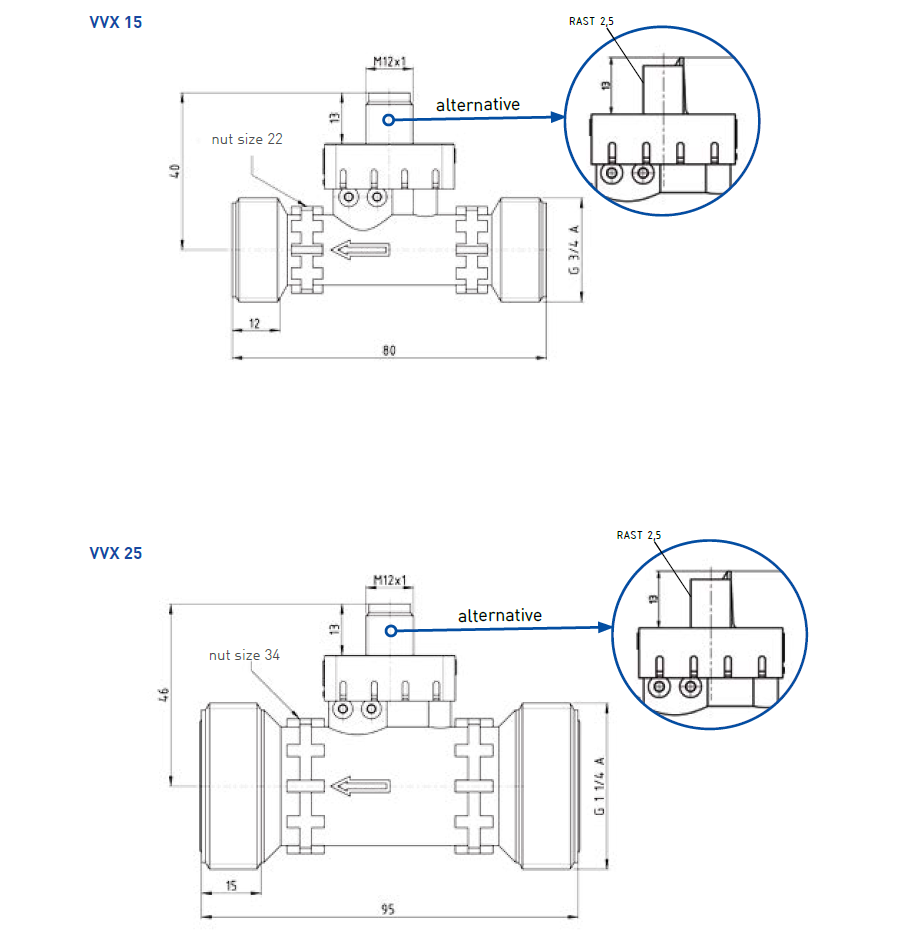

Размеры
 |

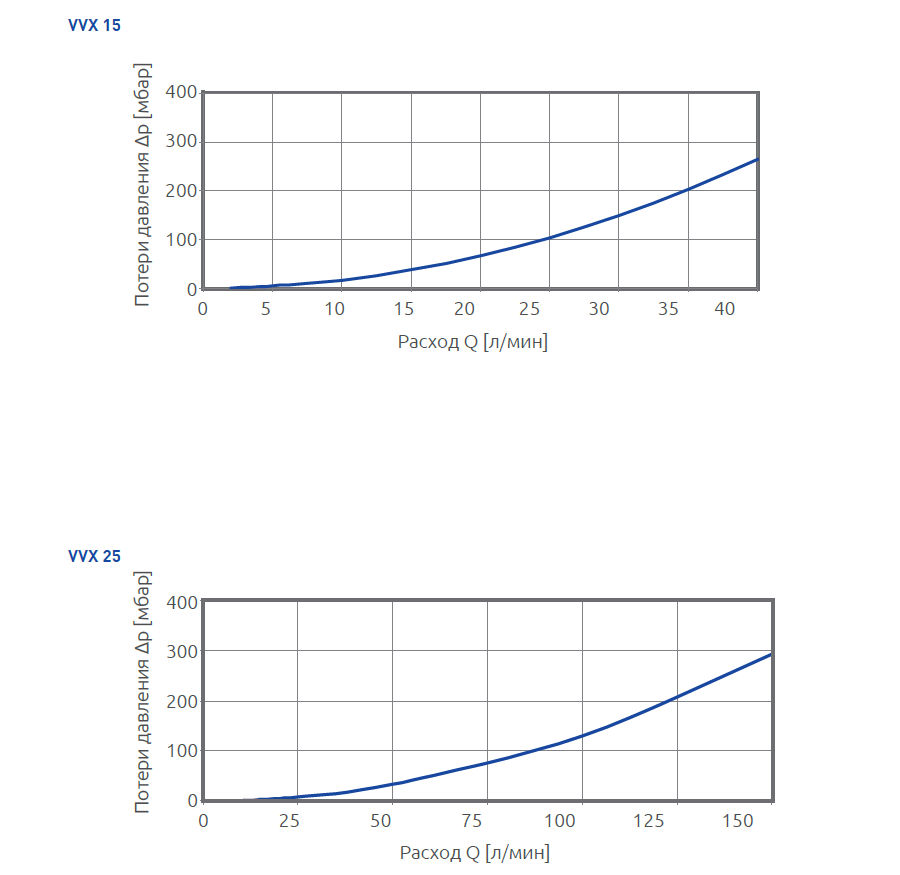

Потери давления
 |
Стандарты испытаний
| Испытания | Стандарт испытаний | Уровень испытаний | Критерий оценки |
| Испытания на помехоэмиссию по DIN EN 61326-1 (10/2006) |
| Испытания на напряжение радиопомех на портах электропитания постоянного тока |
DIN EN 55011 класс В |
150 кГц...30 МГц |
|
| Испытание на напряжённость поля радиопомех в полубезэховой камере с измерительным расстоянием 3 м |
DIN EN 55011 класс В |
30 кГц... 1 МГц |
|
| Испытания на помехоустойчивость по DIN EN 61326-1 для промышленных объектов (10/2006) |
| Испытания на устойчивость к излучаемым электромагнитным высокочастотным полям (с двух сторон) |
DIN EN 61000-4-З |
- 80 МГц ...1 ГГц, 10 В/м
- 1,4 ГГц... 6 ГГц, 3 В/м
- AM 80 %, 1 кГц
|
A |
| Испытания на устойчивость к электростатическому разряду |
DIN EN 61000-4-2 |
- контактный разряд ±2 кВ, ±4 кВ
- воздушный разряд ±2 кВ, ±4 кВ, ±8 кВ
|
B |
| Испытания на устойчивость к радиочастотным помехам на портах электропитания постоянного тока/ других портах |
DIN EN 61000-4-6 |
Порт электропитания постоянного тока и порт ввода/вывода:
- 150 кГц... 80 МГц, 10 Вэфф
- AM 80 %, 1 кГц
|
A |
| Испытания на устойчивость к наносекундным импульсным помехам на портах электропитания постоянного тока/других портах |
DIN EN 61000-4-4 |
Порт электропитания постоянного тока:
Порт ввода/вывода:
|
B |
| Испытания на устойчивость к импульсным напряжениям на портах электропитания постоянного тока |
DIN EN 61000-4-5 |
Порт электропитания постоянного тока:
- ±0,5 кВ, ±1 кВ, симметричная линия («провод-провод»)
- ±0,5 кВ, ±1 кВ, ±2 кВ, несимметричная линия («провод-земля»)
|
B |
Код заказа
С импульсным выходом
| Пример заказа | VVXA1S | G | ARRR | P | 1 | 5 | 140 |
| Номинальный диаметр |
DN 15
DN 25 |
VVXA1S
VVXB2S |
|
ARRR
BRRR |
|
|
|
140
160 |
| Напряжение питания |
8...30 пост. тока
5 В пост. тока |
G
P |
|
1
2 |
|
|
| Выходной сигнал по температуре |
Pt1000
NTC 10,74K |
P
N |
|
|
|
| Электрическое соединение |
5-ти контактный штекер M12 x 1
Штекер RAST 2,5 |
5
2 |
|
С аналоговым выходом
| Пример заказа | VVXA1SNAU1 | RP | 1 | 5 | 140 |
| Номинальный диаметр |
DN 15
DN 25 |
VVXA1SNAU1
VVXB2SNBU2 |
|
|
|
140
160 |
| Выходной сигнал по температуре |
0,5...3,5 В
Pt1000
NTC 10,74K |
U1
RP
RN |
|
|
|
| Напряжение питания |
8...30 пост. тока
5 В пост. тока |
1
2 |
|
|
| Электрическое соединение |
5-ти контактный штекер M12 x 1
Штекер RAST 2,5 |
5
2 |
|
Принадлежности
| Принадлежности | Длина | Код заказа |
|
Соединительный кабель с 5-ти контактным кабельным
гнездом М12 х 1, угловой литой кабельный ввод;
количество жил и сечение - 5 х 0,34 мм2 материал
оболочки - полиуретан (Тмакс = 80 °С)* |
1 м
3 м
5 м
10 м |
XWX040
XWX039
XWX041
XWX042 |
 |
| Плоский кабель 5 х AWG 24, ПВХ, со штекером RAST 2.5 |
1 м
2 м |
XWX031
XWX021 |
 |
* Соединительный кабель, сертифицированный UL (США), поставляется под заказ
| Принадлежности для VVX 15 | Код заказа** |
|
| Резьбовой штуцер G½, латунь |
BWX1007 |
 |
| Штуцер под пайку ∅ 15 мм, латунь |
BWX1008 |
 |
| Принадлежности для VVX 25 | Код заказа** |
|
| Резьбовой штуцер R1, латунь |
BWX1003 |
 |
| Штуцер под пайку ∅ 28 мм, латунь |
BWX1004 |
 |
| Штуцер под склейку ∅ 25 мм, ПВХ |
BWX1005 |
 |
| Резьбовой штуцер G1, нержавеющая сталь 1.4571 |
BWX1006 |
 |
** Поставляются поштучно
|
