Технические характеристики
| | VZ...GG-S | VZ...VA-S |
| Погрешность измерений |
±0,3 % от показаний (21 мм²/с) |
| Повторяемость |
0,05 % при одинаковых условиях |
| Вязкость рабочей среды |
1...100 000 мм²/с |
| Номинальное давление |
VZ 0,025... до VZ 1... - макс. 400 бар,
VZ 3... до VZ 5... - макс. 315 бар
Для более высокого номинального давления - под заказ |
Температура рабочей среды (в зависимости от материала уплотнения)
> Стандартное исполнение
> Высокотемпературное исполнение
> Взрывозащищенное исполнение |
| Фторкаучук |
ФЭП |
EPDM (этилен-пропилен монодиен) |
| -15...120 °C |
-30...120 °C |
-30...120 °C |
| -15...150 °C |
-30...150 °C |
-30...130 °C |
| -15...80 °C |
-30...80 °C |
-30...80 °C |
|
| Температура окружающей среды (в зависимости от материала уплотнения) |
| Фторкаучук |
ФЭП |
EPDM (этилен- пропилен монодиен) |
| -15...80 °C |
-30...80 °C |
-30...80 °C |
|
| Технологическое соединение |
С использованием монтажной плиты, боковое соединение с внутренней резьбой |
| Напряжение питания |
12 ... 30 В пост. ток / макс. 90 мА |
| Электрическое соединение |
Стандартный разъем |
| Степень защиты по EN 60529 |
IP65 |
| Выходной сигнал |
2-х канальный, прямоугольный, PNP, коэффициент заполнения 1:1, |
| Материалы |
| Корпус |
Чугун GGG 40 |
Нержавеющая сталь 1.4404 |
| Шестерни |
Сталь 1.7139 |
Нержавеющая сталь 1.4462 |
| Подшипники |
100CR6 / 1.3505 |
X105CrMo17 / 1.4125 |
| Уплотнения |
Стандартные: фторкаучук
Опционально: EPDM (этилен-пропилен монодиен), ФЭП |
| Материал монтажной плиты |
Чугун GGG 40 |
Нержавеющая сталь 1.4404 |
| Типоразмер | Начало вращения шестерен, при [л/мин] | Диапазон измерения* [л/мин] | Измеряемый объем [мл/импульс] | Разрешение [импульс/л] |
| VZ 0,025-S |
0,001 |
0,008...2 |
0,025 |
40 000 |
| VZ 0,04-S |
0,004 |
0,02...4 |
0,04 |
25 000 |
| VZ 0,2-S |
0,01 |
0,16...16 |
0,245 |
4081,63 |
| VZ 0,4-S |
0,01 |
0,2...40 |
0,4 |
2500 |
| VZ 1-S |
0,02 |
0,4...80 |
1,036 |
965,25 |
| VZ 3-S |
0,03 |
0,6...160 |
3,000 |
333,33 |
| VZ 5-S |
0,04 |
1...250 |
5,222 |
191,50 |
* Диапазоны измерений уменьшаются при измерении сред с высокой вязкостью.
Максимальное падение давления не должно превышать 16 бар (см. графики потерь давления).

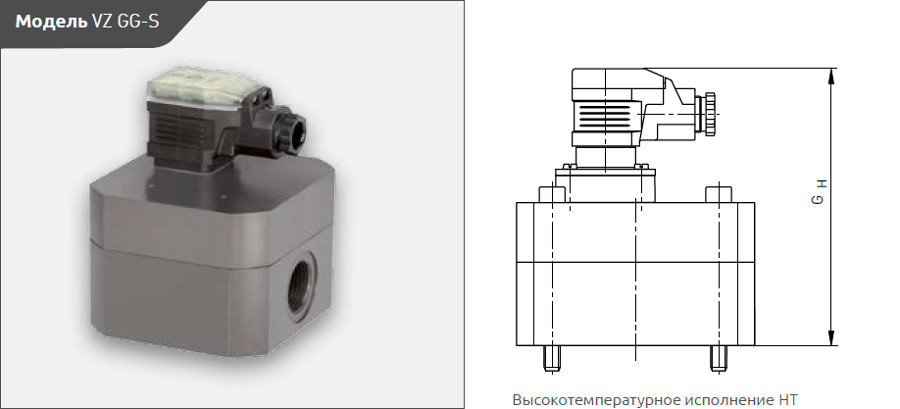

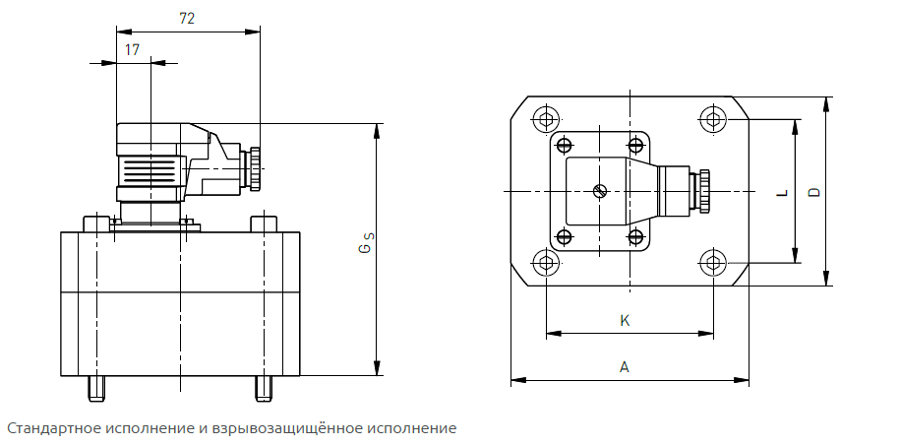

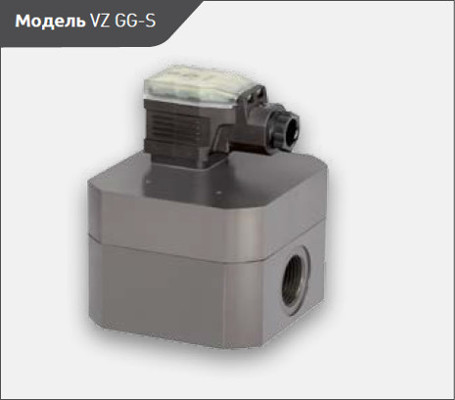

Размеры шестеренчатых расходомеров объемного типа моделей VZ...GG-S
| Типоразмер | A [мм] | D [мм] | GS [мм] | GH [мм] | Вес [кг] |
| 0,025 |
85 |
60 |
101 |
114 |
1,8 |
| 0,04 |
85 |
60 |
107 |
120 |
2,0 |
| 0,2 |
85 |
60 |
108 |
121 |
2,0 |
| 0,4 |
100 |
90 |
114 |
127 |
3,7 |
| 1 |
120 |
95 |
123 |
136 |
5,2 |
| 3 |
170 |
120 |
140 |
153 |
9,0 |
| 5 |
170 |
120 |
156 |
169 |
13,0 |

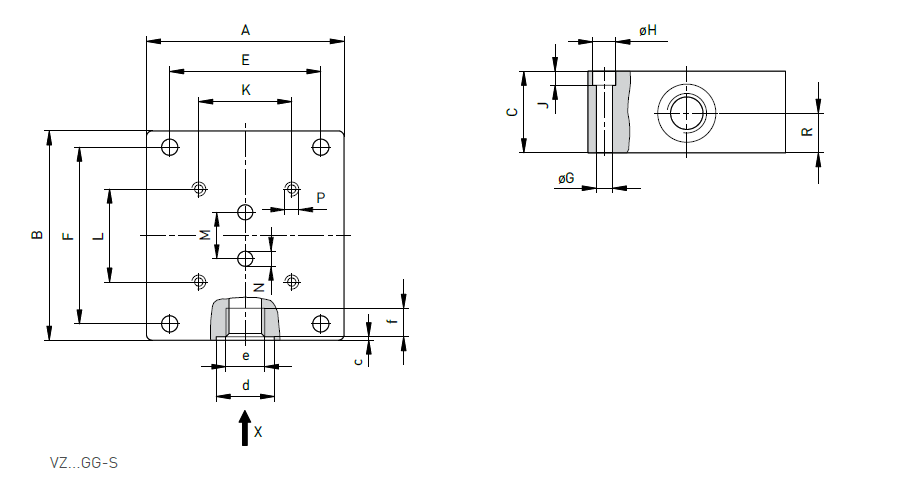

Размеры монтажных плит для моделей VZ ...GG-S
| Для моделей: | A [мм] | B [мм] | C [мм] | E [мм] | F [мм] | G [мм] | H [мм] | J [мм] | K [мм] | L [мм] |
| VZ 0,025 / 0,04 / 0,2 |
85 |
90 |
35 |
65 |
76 |
7 |
11 |
7 |
70 |
40 |
| VZ 0,4 |
100 |
110 |
37 |
86 |
96 |
7 |
11 |
7 |
80 |
38 |
| VZ 1 |
100 |
120 |
37 |
80 |
106 |
7 |
11 |
7 |
84 |
72 |
| VZ 3 / 5 |
160 |
165 |
80 |
140 |
145 |
9 |
15 |
9 |
46 |
95 |
| Для моделей: | M [мм] | N [мм] | P [мм] | R [мм] | c [мм] | d [мм] | e | f [мм] | Вес [кг] |
| VZ 0,025 / 0,04 / 0,2 |
20 |
6,5 |
M 6/14t |
17 |
0,7 |
25 |
G⅜ |
13 |
1,8 |
| VZ 0,4 |
34 |
16 |
M 8/18t |
18,5 |
0,7 |
29 |
G½ |
15 |
2,7 |
| VZ 1 |
35 |
12 |
M 8/18t |
17,5 |
0,7 |
29 |
G½ |
15 |
2,9 |
| VZ 3 / 5 |
50 |
25 |
M 12/24t |
28 |
1 |
42 |
G 1 |
19 |
14 |

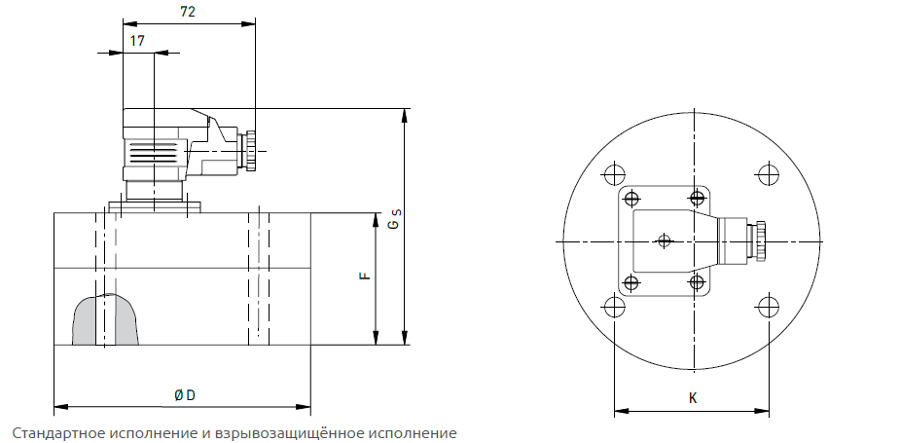

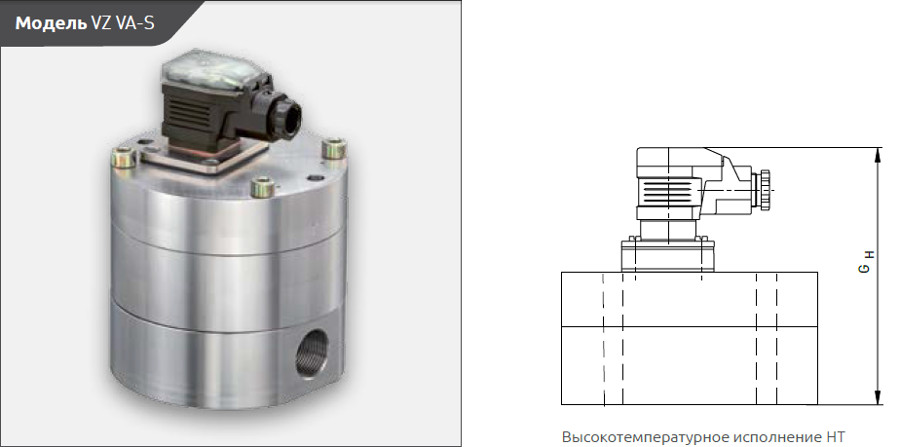

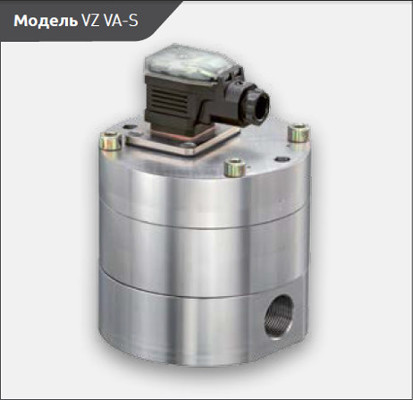

Размеры шестеренчатых расходомеров объемного типа моделей VZ...VA-S
| Типоразмер | D [мм] | F [мм] | GS [мм] | GH [мм] | Вид [кг] |
| 0,025 |
94 |
55 |
106 |
119 |
3,0 |
| 0,04 |
94 |
56 |
107 |
120 |
3,0 |
| 0,2 |
94 |
57 |
108 |
121 |
3,1 |
| 1 |
124 |
72 |
123 |
136 |
7,0 |
| 3 |
170 |
89 |
140 |
153 |
15,9 |
| 5 |
170 |
105 |
156 |
169 |
18,7 |

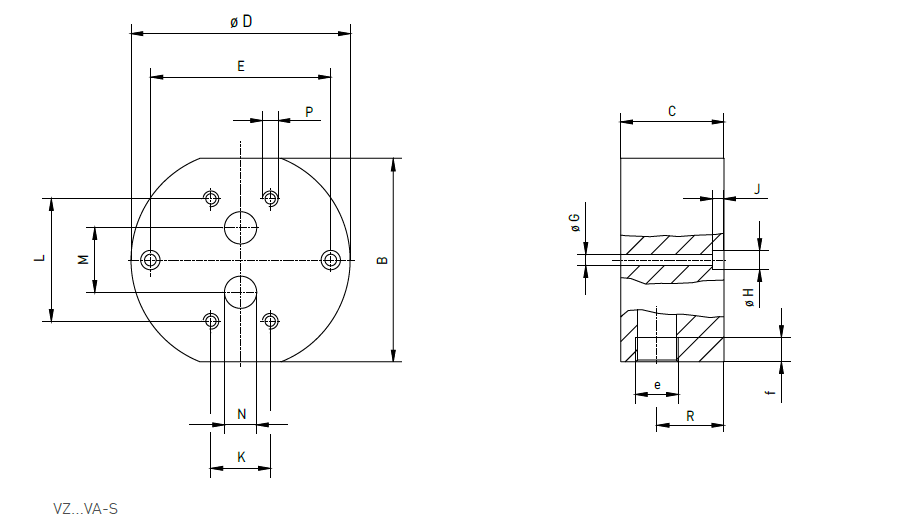

Размеры монтажных плит для моделей VZ...VA-S
| Для моделей: | B [мм] | C [мм] | D [мм] | E [мм] | G [мм] | H [мм] | J [мм] | K [мм] |
| VZ 0,025 / 0,04 / 0,2 |
85 |
35 |
94 |
75 |
7 |
11 |
7 |
70 |
| VZ 1 |
116 |
37 |
124 |
100 |
9 |
15 |
9 |
84 |
| VZ 3 / 5 |
158 |
80 |
170 |
140 |
9 |
15 |
9 |
46 |
| Для моделей: | L [мм] | M [мм] | N [мм] | P [мм] | R [мм] | e | f [мм] | Вес [кг] |
| VZ 0,025 / 0,04 / 0,2 |
40 |
20 |
6,5 |
M 6/14t |
18 |
G⅜ |
13 |
1,7 |
| VZ 1 |
72 |
35 |
12 |
M 8/18t |
19,5 |
G½ |
15 |
3,2 |
| VZ 3 / 5 |
95 |
50 |
25 |
M 12/24t |
52 |
G1 |
19 |
13,9 |

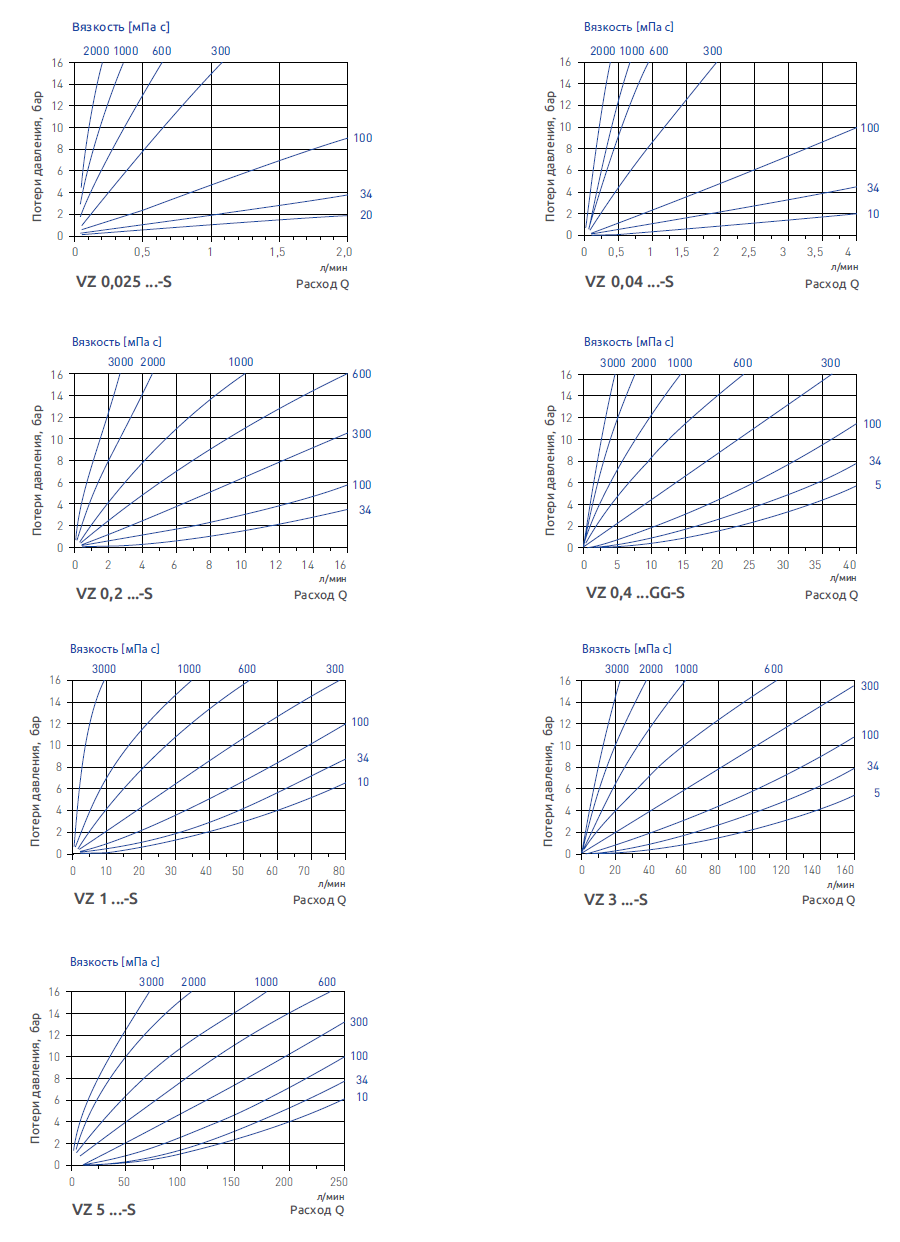

Потери давления
Код заказа
| Пример заказа | VZ | 0025 | GG | V | 3 | 2 | I | 00S |
| Типоразмер датчиков | | | | | | |
0,025
0,04
0,2
0,4 (только чугун)
1
3
5 |
0025
004
020
040
100
300
500 |
| Материал |
Чугун
Нержавеющая сталь |
GG
VA |
| Уплотнения |
Фторкаучук
EPDM (этилен-пропилен монодиен)
ФЭП |
V
E
P |
| Напряжение питания |
| 12...30 В пост. тока |
3 |
| Технологическое соединение |
С монтажными плитами
Непосредственный монтаж (только для исполнения из нержавеющей стали) |
2
1 |
| Предусилитель |
Без предусилителя (для TD 8250)
Встроенный
С термоизоляцией для высокотемпературного исполнения (не выпускается для взрывозащищенного исполнения) |
K
I
E |
| Вариант исполнения |
Стандартное
Искро- и взрывозащищенное исполнение с коммутирующим усилителем |
00S
10S |
| Пример заказа | AP | 004 | GG | 0380S |
| Монтажные плиты для: |
|
0380S
0120S
0120S
1000S |
VZ 0,025 / VZ 0,04 / VZ 0,2
VZ 0,4 (чугун)
VZ 1
VZ 3 / VZ 5 |
004
040
100
500 |
| Материал |
Чугун
Нержавеющая сталь |
GG
VA |
|
|
