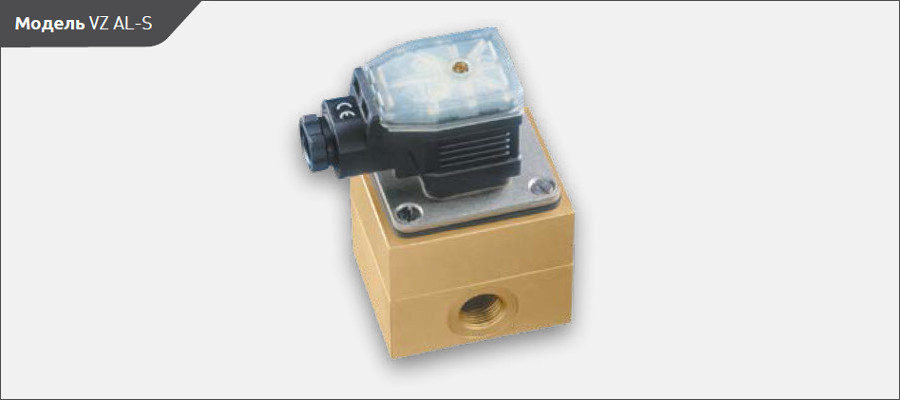

Технические характеристики
| Типоразмер/ Модель | VZ 0,04 AL-S | VZ 0,2 AL-S | VZ 2 AL-S | VZ 5 AL-S |
| Диапазон измерений* |
0,02...4 л/мин |
0,16...16 л/мин |
1...65 л/мин |
1...200 л/мин |
| Вязкость рабочей среды |
20...4000 мм²/с |
1...3000 мм²/с |
20...4000 мм²/с |
20...4000 мм²/с |
| Погрешность измерений |
±2 % от показания |
±1 % от показания |
±2,5 % от показания |
±1 % от показания |
| Номинальное давление |
Макс. 200 бар |
Макс. 160 бар |
Макс. 160 бар |
Макс. 80 бар |
| Пик давления |
Mакс. 240 бар |
Макс. 200 бар |
Макс. 200 бар |
Макс. 100 бар |
| Температура рабочей среды |
-10...80 °C |
| Резьбовое соединение |
G¼ |
G⅜ |
G¾ |
G 1 |
| Вес |
0,5 кг |
0,7 кг |
1,9 кг |
6 кг |
| Объем на импульс |
0,04 см³ |
0,245 см³ |
2 см³ |
5,222 см³ |
| Количество выходных каналов |
1 |
2 |
1 |
1 |
Выходной сигнал
> Форма сигнала
> Частота импульсов
> Разрешение |
Прямоуг. форма, имп. сигнал, PNP, коэф. заполнения 1:1 ±15 %
25 000 имп./литр
0,04 мл/имп |
Прямоуг. форма, имп. сигнал, PNP, коэф. заполнения 1:1 ±15 %
4082 имп./литр
0,245 мл/имп |
Прямоуг. форма, имп. сигнал, PNP, коэф. заполнения 1:1 ±15 %
500 имп./литр
2 мл/имп |
Прямоуг. форма, имп. сигнал, PNP, коэф. заполнения 1:1 ±15 %
191,5 имп./литр
5,2 мл/имп |
| Индикация |
Кабельное гнездо с одним СИД для импульсного сигнала |
Кабельное гнездо с двумя СИД для импульс. сигнала (два канала) |
Кабельное гнездо с одним СИД для импульсного сигнала |
Кабельное гнездо с одним СИД для импульсного сигнала |
| Электрическое соединение |
Стандартный разъем |
| Напряж. питания |
12...30 В пост. ток, защита от неправильной полярности |
| Входная мощность |
0,6 Вт защита от короткого замыкания |
0,9 Вт защита от короткого замыкания |
0,6 Вт защита от короткого замыкания |
0,6 Вт защита от короткого замыкания |
| Степень защиты |
IP65 |
| Материалы |
| Корпус |
Алюминий AIMgSi F30 (с твердым покрытием) |
Алюминий, анодиров., цвет золотой |
Алюминий AIMgSi F30 (с твердым покрытием) |
Алюминий AIMgSi F30 (с твердым покрытием) |
| Шестерни |
Нерж. сталь 1.4462 |
Сталь 16 MnCr5, закал. |
Сталь 1.7139 |
Сталь 1.7139 |
| Подшипники |
Шариковые подшипники |
Шар.подшипники, нержавеющая сталь |
Втулочные подшипники (P10) |
Шариковые подшипники |
| Уплотнения |
Фторкаучук |
Фторкаучук |
Фторкаучук |
Фторкаучук |
| Код заказа |
| |
VZ004ALV31I00S |
VZ020ALV31I00S |
VZ200ALV31I00S |
VZ500ALV31I00S |
* Диапазоны измерений уменьшаются при измерении сред с высокой вязкостью.
Максимальное падение давления не должно превышать 16 бар (см. графики потерь давления).

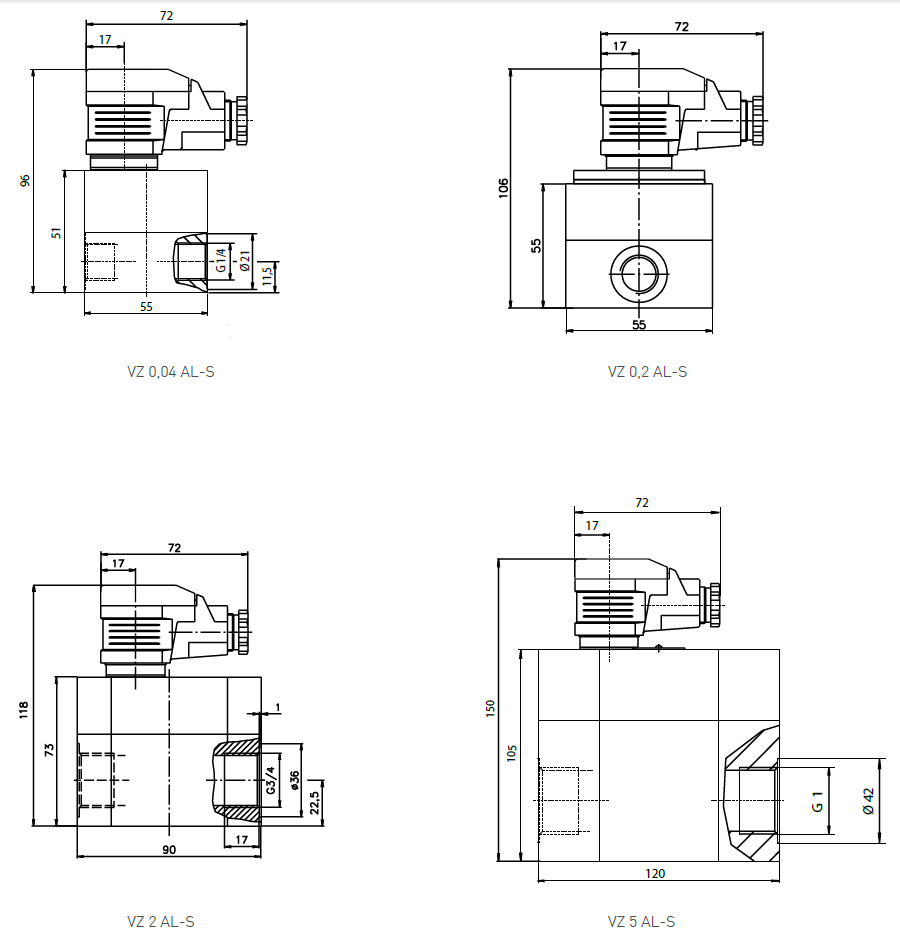

Размеры

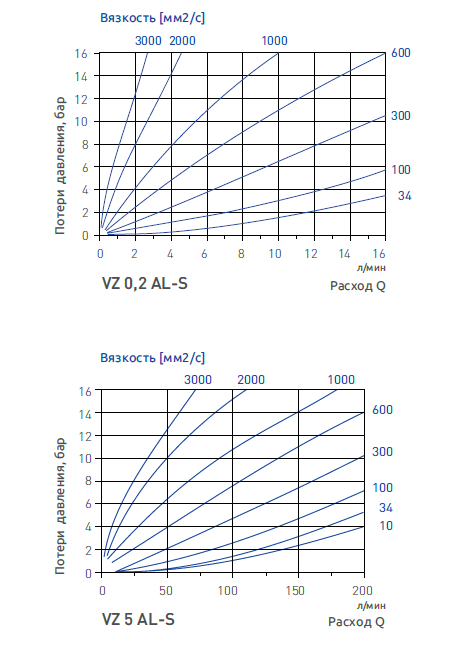

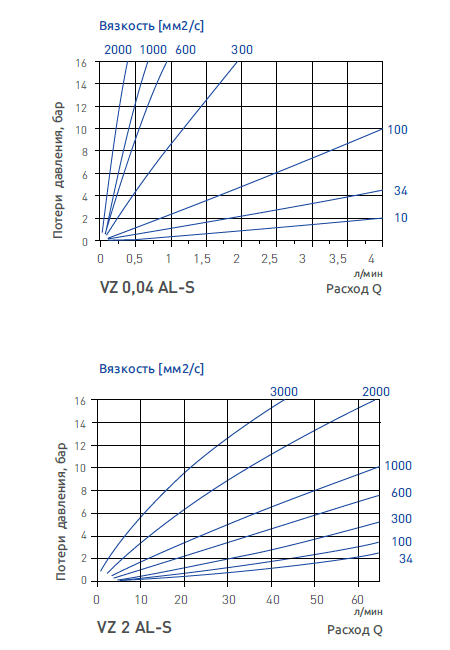

Потери давления
|
