Размеры и материалы
 |
| Материалы |
| Электроды и заземляющ. кольца |
Нержавеющая сталь 316L |
| Измерит. трубка и технол. соединения |
ПОМ или ПВДФ |
| Уплотнит. кольца |
EPDM (этилен-пропилен монодиен) |
| Корпус |
АБС |
|

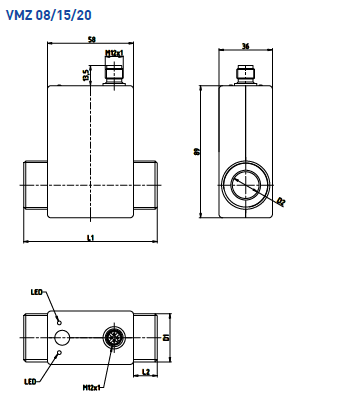

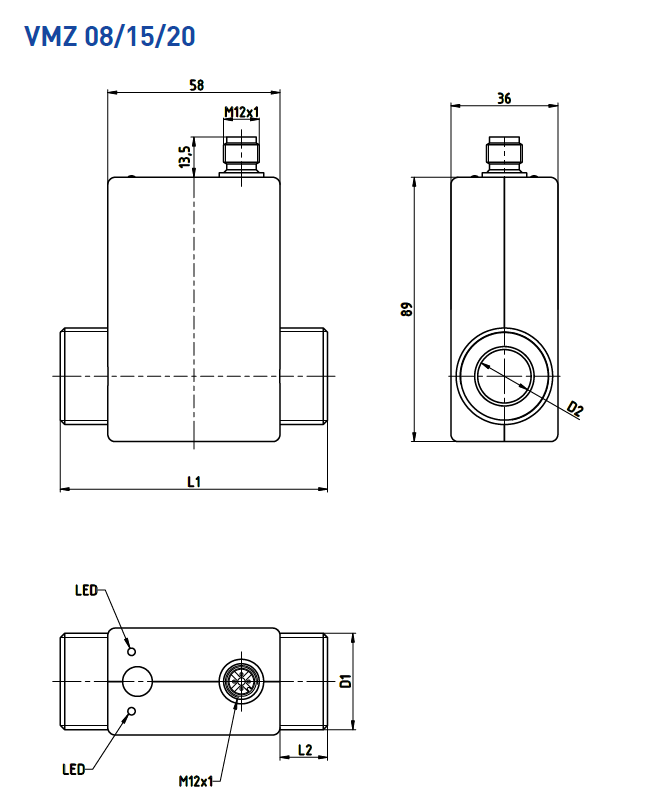

| Tип | L1 | L2 | D1 | D2 |
| VMZ 081 |
85 |
13,3 |
G½ B |
Ø 8 |
| VMZ 082 |
85 |
13,3 |
G½ B |
Ø 8 |
| VMZ 153 |
90 |
16 |
G¾ B |
Ø 14 |
| VMZ 204 |
90 |
16 |
G 1 B |
Ø 18 |
| VMZ 205 |
90 |
16 |
G 1 B |
Ø 18 |
|
 |
Технические характеристики
| | VMZ 081 | VMZ 082 | VMZ 153 | VMZ 204 | VMZ 205 | VMZ 256 |
| Общие данные |
| Номинальный диаметр |
DN 8 |
DN 8 |
DN 15 |
DN 20 |
DN 20 |
DN 25 |
| Технологическое соединение |
G½ B наружн. резьба |
G½ B наружн. резьба |
G¾ B наружн. резьба |
G 1 B наружн. резьба |
G 1 B наружн. резьба |
G 1¼ B наружн. резьба |
| Диапазон измерения |
0,25...5 л/мин |
1...20 л/мин |
2,5...50 л/мин |
5...100 л/мин |
10...200 л/мин |
12,5...250 л/мин |
| Погрешность* |
±1 % от измеренного значения |
| Повторяемость |
1% |
| Время отклика |
< 100 мс |
| Начало выхода сигнала при расходеот |
0,1 л/мин |
0,25 л/мин |
1 л/мин |
2 л/мин |
4 л/мин |
5 л/мин |
| Макс. расход |
6 л/мин |
25 л/мин |
60 л/мин |
120 л/мин |
240 л/мин |
300 л/мин |
| Рабочая среда / мин. проводимость раб. среды |
Вода и другие проводящие жидкости / 20 мкСм/см |
| Температура раб. среды |
-10 ... 60 °C (незамерзающая) |
| Темп-ра окруж. среды |
5 ... 60 °C |
| Макс. номинальное давление |
10 бар при 20 °C,
8 бар при 40 °C,
6 бар при 60 °C |
| Индикация |
Красный СИД для индикации питания, зеленый СИД для индикации объемного расхода |
| Степень защиты |
IP65 (с присоединенным кабельным гнездом) |
| Выходные сигналы |
| > Частота импульсов** |
4000 имп/л |
1000 имп/л |
400 имп/л |
200 имп/л |
100 имп/л |
80 имп/л |
| > Разрешение** |
0,25 мл/имп |
1 мл/имп |
2,5 мл/имп |
5 мл/имп |
10 мл/имп |
12,5 мл/имп |
| > Форма сигнала |
Частотный сигнал, прямоугольный, может быть организован по типу открытый коллектор PNP или NPN, коэффициент заполнения 50:50, макс. ток сигнала – 25 мА |
| > Ток сигнала |
Макс. 25 мА |
| Электрические характеристики |
| Электрическое соединение |
4-х контактный штекер M12x1 |
| Напряжение питание |
24 В пост. тока ±15 % или 12 В пост. тока ±15 % |
| Потребляемая мощность |
0,6 Вт |
| Электрическая защита |
Защита от короткого замыкания и защита от неправильной полярности |
* Условия испытаний: вода 23 °C
** С другими частотами импульсов / разрешениями выпускаются под заказ
Дополнительный выходной сигнал с более низкой частотой предусмотрен специально для подключения к цифровым входам ПЛК |
Потери давления
Код заказа и принадлежности
| Пример заказа | VMZ081S1 | DE | G14 | 310 |
| Номинальный диаметр |
|
|
310
320
430
540
550
660 |
0,25...5 л/мин
1...20 л/мин
2,5...50 л/мин
5...100 л/мин
10...200 л/мин
12,5...250 л/мин |
VMZ081S1
VMZ082S1
VMZ153S1
VMZ204S1
VMZ205S1
VMZ256S2 |
| Измерительная трубка |
|
ПОМ
ПВДФ |
DE
PE |
| Напряжение питания |
12 В пост. тока
24 В пост. тока |
G14
G24 |
| Принадлежности | Длина | Код заказа | |
| Соединительный кабель с 4-х контактным кабельным гнездом M12 x 1, угловой литой кабельный ввод; экранированный, материал оболочки – полиуретан (Tмакс = 80 °C), сертифицированный UL (США) |
3 м
5 м
10 м |
XVT2053
XVT2009
XVT2070 |
 |
| 4-х контактное кабельное гнездо M12 x 1, угловое, в разобранном виде |
|
VT 1331 |
|
|
