• Уровень взрывозащиты – РО согласно ТР ТС 012/2011
• Входная и выходная "искробезопасная электрическая цепь" уровня "ia" по ГОСТ 30852.10-2002
• Внесен в реестр средств измерений России
• Диапазон измерения от 0,1 до 10 м/с. Точность 0,5%
• Широкий спектр материалов электродов и футеровок
• Определение пустого трубопровода
• Самодиагностика с регистрацией ошибок
• Многофункциональные выходы и вход для систем управления
• Поддержка протокола Modbus (RTU, ASCII)
• Длительный срок эксплуатации
• Срок поверки 4 года
• Гарантия – 25 месяцев

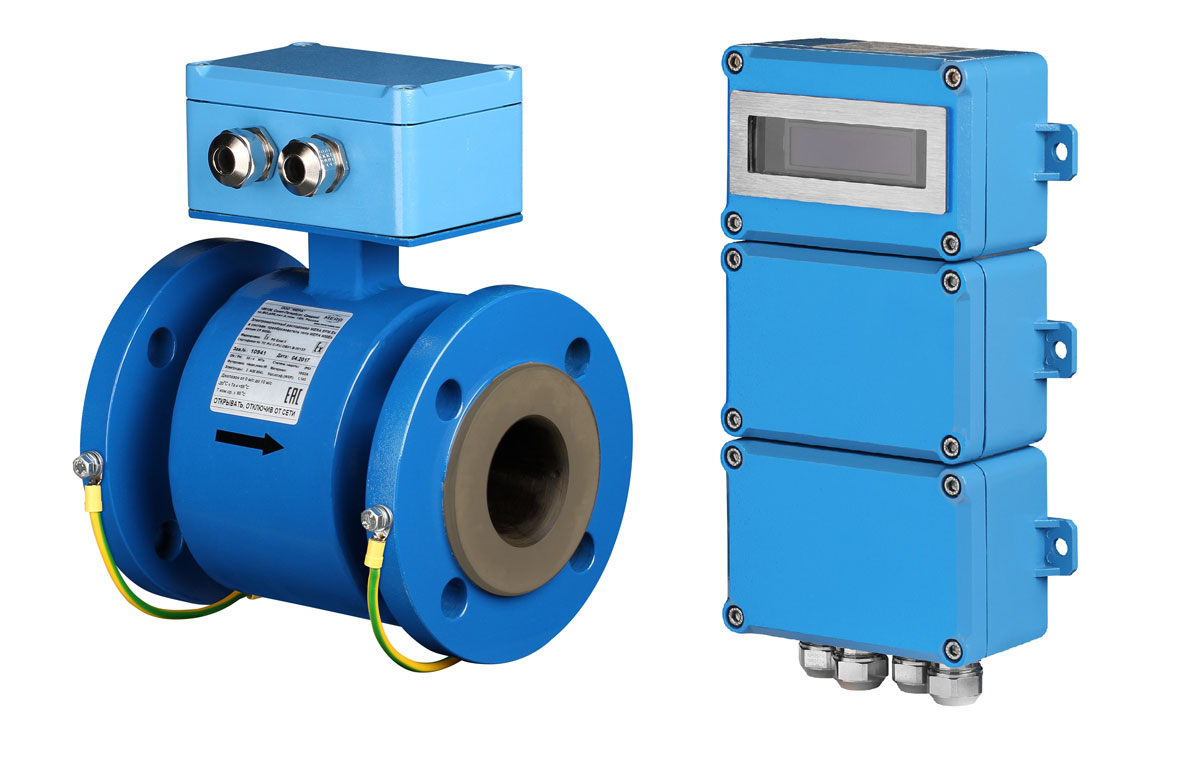

Взрывозащищенный электромагнитный расходомер рудничного исполнения MERA EFM Ex предназначен для измерения объемного расхода жидкостей, водных растворов и смесей в заполненных трубопроводах, расположенных, как в подземных горных выработках, так и в наземных взрывоопасных зонах, опасных по рудничному газу и пыли, т.е. на предприятиях горнодобывающей промышленности.

Применение данного расходомера в узлах учета сточных/шахтных вод позволяет привести в соответствие деятельность предприятия с федеральным природоохранным законодательством (Приказ Минприроды России от 08.07.2009 N 205 (ред. от 19.03.2013) «Об утверждении Порядка ведения собственниками водных объектов и водопользователями учета объема забора (изъятия) водных ресурсов из водных объектов и объема сброса сточных вод и (или) дренажных вод, их качества»).

Также данный расходомер может применяться в различных задачах, где требуется проводить технологический или коммерческий учет технологических жидкостей.

Расходомер интегрируется в различные АСОДУ и АСУ горнодобывающих предприятий за счет наличия стандартного цифрового интерфейса с протоколом Modbus RTU. Помимо этого, на базе расходомера или нескольких расходомеров может быть организован автономный узел как коммерческого так и технологического учета.

• Измеряемые среды: вода, сточные / шахтные воды, пульпы и смеси, шлам и агрессивные жидкости с удельной проводимостью >5мкСм/см
• Скорость потока от 0,1м/с до 10м/с
• Условный диаметр от 3 мм до 500 мм
• Фланцевое соединение в соответствии с EN 1092-1
• Давление: 1,0 1,6 и 4,0 Мпа
• Раздельное исполнение расходомера, максимальная дистанция между датчиком и преобразователем - 100м
• Температура окружающей среды от -20°С до +55°С
• Питание 12В постоянного тока, 1,5Вт
• Самодиагностика с регистрацией ошибок
• Контроль магнитного поля и стабилизация «нуля»
• Управления дозирующими клапанами (функция дозатора)
• Опционально:

  • Детектирование пустого или частично наполненного трубопровода с дополнительным электродом ERP (для Ду 20…500)
  • Электрод выравнивания потенциала

• Относительная погрешность: 0.5% в диапазоне 0,5-10м/с (1% в диапазоне 0,1-0,5м/с)
• Единицы измерения:
  • Объем: м3, л
  • Поток: м3/ч, м3/мин, м3/с, л/ч, л/мин, л/с
• Измерение потока в двух направлениях, раздельные счетчики (9 разрядные) расхода «вперед», «назад» и «разница», текущие и накопленные показания, два счетчика для дозатора
• Расчет расхода по массе при задании плотности среды

• Футеровка, температура измеряемой среды и область применения:
  • Твердая резина HR, 0…+80°С, общее применение: техническая вода, сточные воды и т.п.
  • Каучук, 0…+70°С, для пищевых продуктов
  • Linatex®, 0…+70°С, для высокоабразивных сред
  • Эпоксидная, -20…+120°С, для абразивных высокотемпературных сред
  • PTFE («Тефлон»), -20…+200°С, для агрессивных высокотемпературных сред
• Материал электродов, область применения/свойства:
  • Нержавеющая сталь AISI316, электроды общего применения
  • Титан, для азотной, хромовой кислот, хлора и его соединений
  • Тантал, для многих кислот, за исключением соляной и гексафторокремниевой кислот, гидроксида натрия и некоторых других веществ
  • Монель-металл, для щелочных и соляных сред
  • Сплав Hastelloy C276, износостойкий, повышенной стойкости к коррозии
• Исполнение корпуса датчика:
  • Конструкционная сталь, эпоксидная покраска
  • Нержавеющая сталь

• Выходы:
  • частотный конфигурируемый 0-1/5/10кГц, 5-15Гц
  • 2 релейных выхода (45В/0,6А) – функции: внимание, тревога по уставкам, направление потока, выход для дозирования, выход неисправности
• Входы:
  • дискретный 0-5…12В, функция дозирования, сброс счетчика
• Цифровой интерфейс: Modbus RTU, ASCII (RS-485)
• Язык меню преобразователя: русский, английский, немецкий, французский

• Длина датчика соответствует ISO 13359:1998
• Степень защиты оболочки: датчик и преобразователь – IP65
• Маркировка взрывозащиты расходомера - Ex PO Exial X. Тип взрывозащиты искробезопасной электрической цепи расходомера MERA EFM Ex соответствует классу "ia" согласно ГОСТ 30852.10-2002 (МЭК60079-11:1999).

• Внесен в реестр средств измерений России
• Диапазон измерения от 0,1 до 10 м/с. Точность 0,5%
• Широкий спектр материалов электродов и футеровок
• Определение пустого трубопровода
• Самодиагностика с регистрацией ошибок
• Многофункциональные выходы и вход для систем управления
• Поддержка протоколов: Modbus (RTU, ASCII, TCP), HART, Profibus DP, CANopen
• Длительный срок эксплуатации
• Срок поверки 4 года
• Гарантия – 25 месяцев

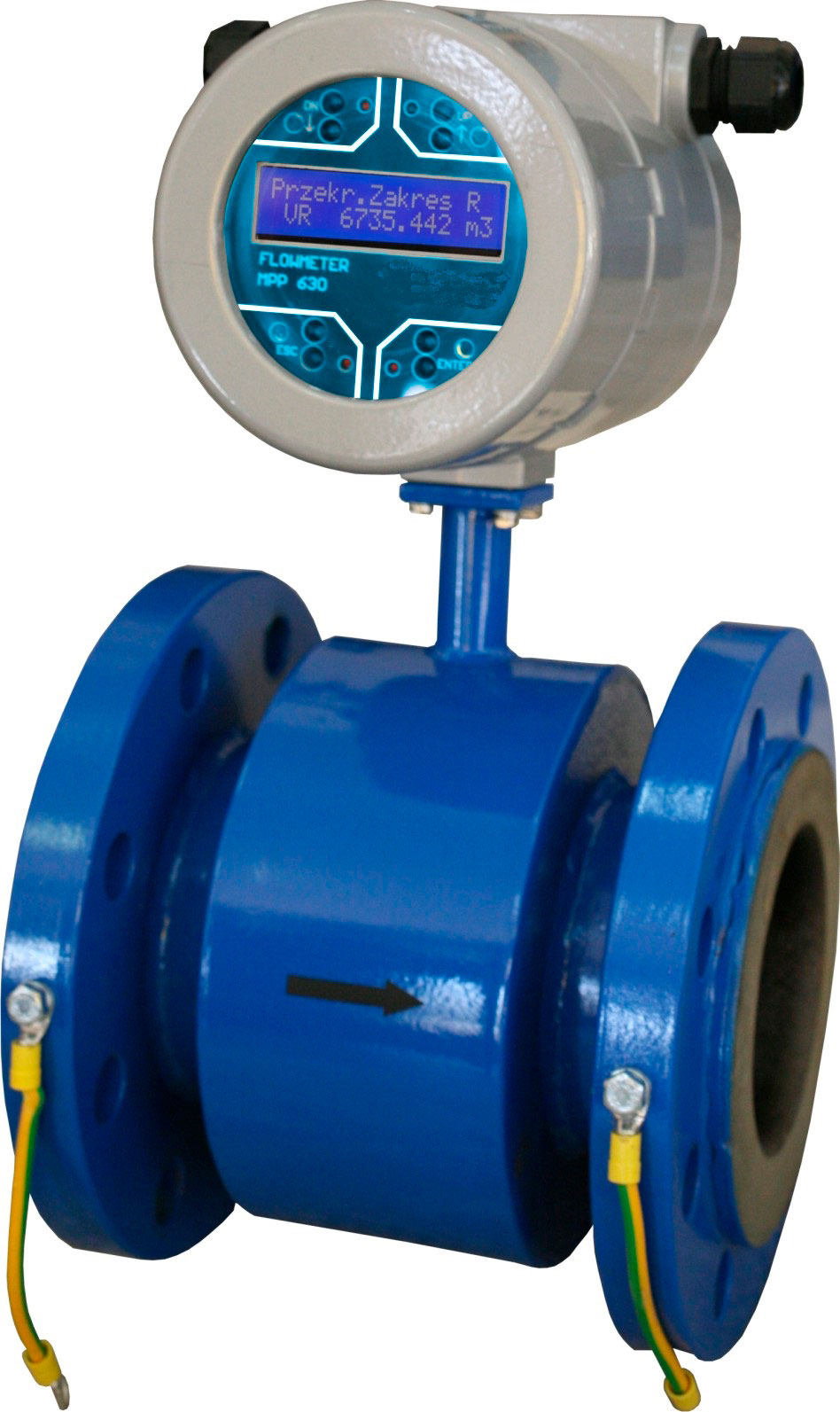

Электромагнитный расходомер MERA EFM предназначен для измерения объемного расхода жидкостей, водных растворов и смесей в заполненных трубопроводах.

Также данный расходомер может применяться в различных задачах, где требуется проводить технологический или коммерческий учет технологических жидкостей.

Расходомер интегрируется в различные АСОДУ и АСУ предприятий за счет наличия стандартного цифрового интерфейса с протоколами: Modbus (RTU, ASCII, TCP), Profibus DP, CANopen. Помимо этого, на базе расходомера или нескольких расходомеров может быть организован автономный узел как коммерческого так и технологического учета.

• Измеряемые среды: вода, сточные / шахтные воды, пульпы и смеси, шлам и агрессивные жидкости с удельной проводимостью >5мкСм/см
• Скорость потока от 0,1м/с до 10м/с
• Условный диаметр от 3 мм до 1400 мм
• Фланцевое соединение
• Давление: 1,0; 1,6;2,5; 4,0 Мпа
• Раздельное исполнение расходомера, максимальная дистанция между датчиком и преобразователем - 100м
• Температура окружающей среды от -20°С до +55°С
• Питание ~ 240В, 50Гц, 7ВА.
• Самодиагностика с регистрацией ошибок
• Контроль магнитного поля и стабилизация «нуля»
• Управления дозирующими клапанами (функция дозатора)
• Опционально:

  • Детектирование пустого или частично наполненного трубопровода с дополнительным электродом ERP (для Ду 20…500)
  • Электрод выравнивания потенциала

• Относительная погрешность: 0.5% в диапазоне 0,5-10м/с (1% в диапазоне 0,1-0,5м/с)
• Единицы измерения:
  • Объем: м3, л
  • Поток: м3/ч, м3/мин, м3/с, л/ч, л/мин, л/с
• Измерение потока в двух направлениях, раздельные счетчики (9 разрядные) расхода «вперед», «назад» и «разница», текущие и накопленные показания, два счетчика для дозатора
• Расчет расхода по массе при задании плотности среды

• Футеровка, температура измеряемой среды и область применения:
  • Твердая резина HR, 0…+80°С, общее применение: техническая вода, сточные воды и т.п.
  • Каучук, 0…+70°С, для пищевых продуктов
  • Linatex®, 0…+70°С, для высокоабразивных сред
  • Эпоксидная, -20…+120°С, для абразивных высокотемпературных сред
  • PTFE («Тефлон»), -20…+180°С, для агрессивных высокотемпературных сред
• Материал электродов, область применения/свойства:
  • Нержавеющая сталь AISI316, электроды общего применения
  • Титан, для азотной, хромовой кислот, хлора и его соединений
  • Тантал, для многих кислот, за исключением соляной и гексафторокремниевой кислот, гидроксида натрия и некоторых других веществ
  • Монель-металл, для щелочных и соляных сред
  • Сплав Hastelloy C276, износостойкий, повышенной стойкости к коррозии
• Исполнение корпуса датчика:
  • Конструкционная сталь, эпоксидная покраска
  • Нержавеющая сталь

• Выходы:
  • частотный конфигурируемый 0-1/5/10кГц, 5-15Гц
  • 2 релейных выхода (45В/0,6А) – функции: внимание, тревога по уставкам, направление потока, выход для дозирования, выход неисправности
• Входы:
  • дискретный 0-5…12В, функция дозирования, сброс счетчика
• Цифровой интерфейс: Modbus (RTU, ASCII, TCP), HART, Profibus DP, CANopen
• Язык меню преобразователя: русский, английский, немецкий, французский

• Степень защиты оболочки: датчик и преобразователь – IP: 65, 67, 68
• Исполнение расходомера: настенное, раздельное, компактное, панельное
• Питание: ~/꞊24В (5ВА), ~/꞊12В (5ВА)
• Детектирование пустого или частично наполненного трубопровода с дополнительным электродом ERP (для Ду 20…500)
• Электрод выравнивания потенциала

• Внесен в реестр средств измерений России
• Диапазон измерения от 0,1 до 10 м/с. Точность 0,5%
• Определение пустого трубопровода
• Многофункциональные выходы и вход для систем управления
• Длительный срок эксплуатации
• Срок поверки 4 года
• Гарантия – 25 месяцев

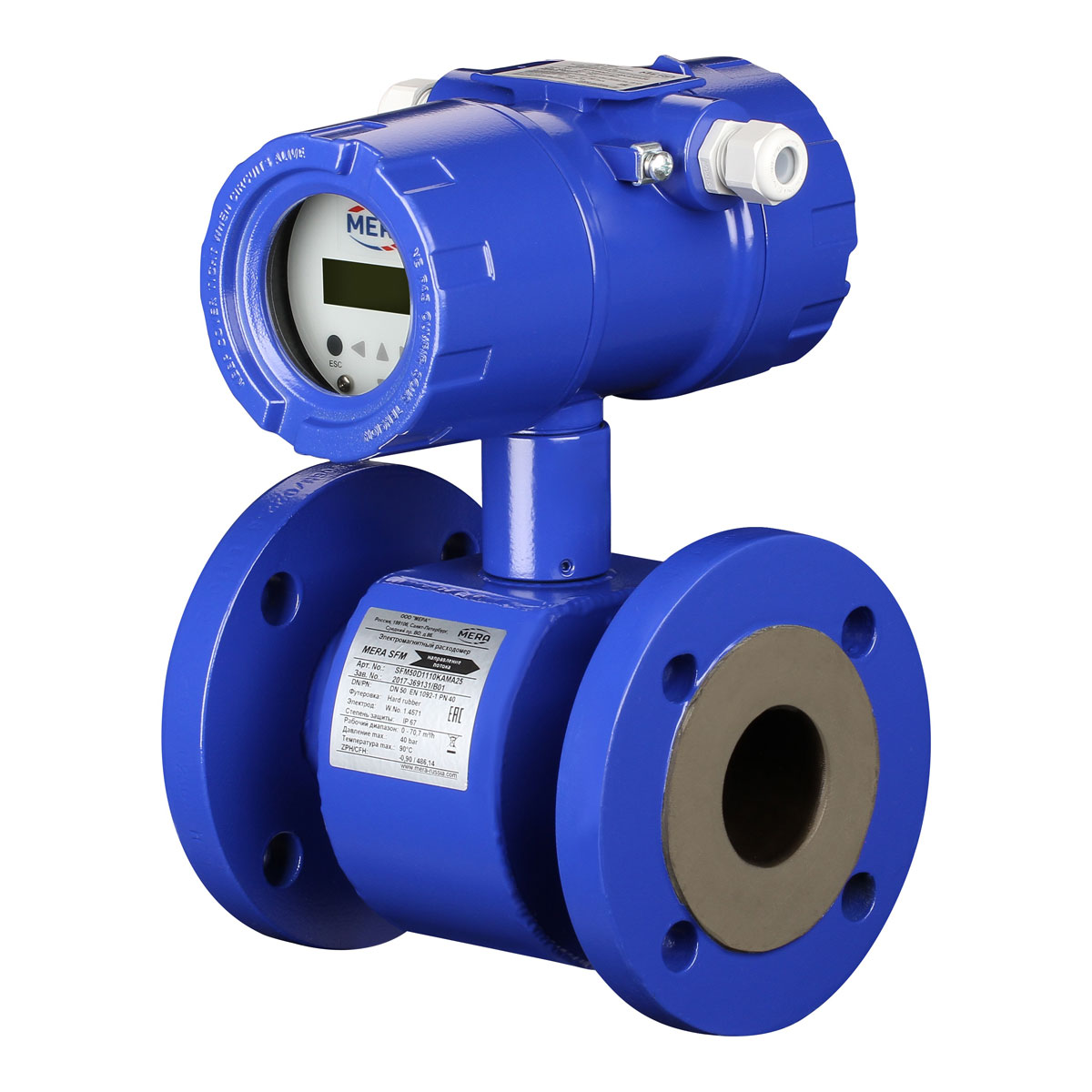

Магнитно-индуктивный расходомер MERA SFM предназначен для измерения объемного расхода жидкостей, водных растворов и смесей в заполненных трубопроводах.

Также данный расходомер может применяться в различных задачах, где требуется проводить технологический или коммерческий учет технологических жидкостей.

Расходомер интегрируется в различные АСОДУ и АСУ предприятий за счет наличия стандартного набора выходных сигналов. Помимо этого, на базе расходомера или нескольких расходомеров может быть организован автономный узел как коммерческого так и технологического учета.

• Измеряемые среды: вода, сточные / шахтные воды, пульпы и смеси, шлам и агрессивные жидкости с удельной проводимостью >50мкСм/см
• Скорость потока от 0,1м/с до 10м/с
• Условный диаметр от 15 мм до 800 мм
• Фланцевое соединение
• Давление: 1,0; 1,6;2,5; 4,0 Мпа
• Температура окружающей среды от -20°С до +50°С
• Питание ~ 230В, 50/60Гц, ±10%, 15ВА.
• Контроль магнитного поля и стабилизация «нуля»
• Детектирование пустого или частично наполненного трубопровода
• Степень защиты оболочки IP 67

• Относительная погрешность: 0.5% в диапазоне 1-10м/с (0,4% в диапазоне <1м/с)
• Единицы измерения:
  • Объем: м3, л, галлон, куб. фут, кг, тонна
  • Поток: м3, л, галлон, куб. фут, кг, тонна
• Измерение потока в двух направлениях
• Расчет расхода по массе при задании плотности среды

• Футеровка, температура измеряемой среды и область применения:
  • Твердая резина HR, 0…+80°С, общее применение: техническая вода, сточные воды и т.п.
  • PTFE («Тефлон»), -20…+180°С, для агрессивных высокотемпературных сред
• Материал электродов, область применения/свойства:
  • Нержавеющая сталь AISI316, электроды общего применения
  • Сплав Hastelloy C276, износостойкий, повышенной стойкости к коррозии
• Исполнение корпуса датчика:
  • Нержавеющая сталь с покрытием PTFE или твердая резина

• Выходы:
  • Частотный
  • Импульсный (регулируемый)
  • Аналоговый (4мА – 20мА, 0мА – 20мА)
  • 1 релейных выход неисправности
• Язык меню преобразователя: английский

• Исполнение расходомера: раздельное, компактное
• Питание: ꞊24В
• Электрод выравнивания потенциала
