Warning: Cannot modify header information - headers already sent by (output started at /home/ste/ste.nichost.ru/docs/includes/defines.php:2) in /home/ste/ste.nichost.ru/docs/libraries/joomla/session/session.php on line 426 В наличии на складе в Санкт-Петербурге
Универсальные реле потока для установки в трубы номин. диаметра DN 20 … 200
Простое укорачивание лопасти на необходимую длину
Лопасть из армированного стекловолокном пластика или нержавеющей стали для более высокого расхода
Резьбовые штуцеры для установки в тройники или непосредственно в трубу
Простой монтаж с помощью накидной гайки
Технические характеристики
VHS06
VK306
Функция переключения
Контакт → замыкается при увел. потока → размыкается при умен. потока Возможно обратное переключение
Номинальное давление
PN25
PN10
Диапазон температур
Рабочей среды
-25...110°C
-25...100°C
Окружающей среды
-25...80°C
-25...70°C
Электрические характеристики
Электрическое соединение
Штекер EN 175301-803-A + кабельное гнездо
Кабель в оболочке из ПВХ, 1,5 м
Ток переключения
Макс. 1 А
Напряжение переключения
Макс. 230 В перем. тока, 48 В пост.тока
Мощность
Макс. 26 ВА, 20 В
Степень защиты по EN 60529
IP65
Класс защиты по EN 60730-1
Класс II
Сертификация
Достоинства
Универсальные реле потока для установки в трубы номин. диаметра DN 20 … 200
Простое укорачивание лопасти на необходимую длину
Лопасть из армированного стекловолокном пластика или нержавеющей стали для более высокого расхода
Резьбовые штуцеры для установки в тройники или непосредственно в трубу
Простой монтаж с помощью накидной гайки
Опции
Электрическое соединение (исполнение VHS06)
> Штекер EN 175301-803-A + кабельное гнездо с двумя СИД для напр. переключения в диапазоне 24 В...230 В перем./пост. тока ±20%, при темп. окружающей среды -20...70°C > 4-х контактный круглый штекер М12х1
Опции под заказ (для VK306 с лопастью из пластика)
Испытания ETL по стандартам UL (США) и CSA (Канада)
Монтаж реле потока VHS06 / VK306 с лопастью из пластика с помощью тройников по стандарту EN 10242
Номинальный диаметр
Укорачивание лопасти
Точки переключения [м3/ч]*
Максимальный поток[м3/ч]
Метка на лопасти
Размеры
Установочная длина L1
Увеличение потока**, ВКЛ
Уменьшение потока, ВЫКЛ
DN 20
9
12 x 9 мм
40 мм
1,1
0,9
4
DN 25
9
12 x 9 мм
40 мм
1,7
1,5
8,5
15
12 x 15 мм
46 мм
1,3
1,1
5
DN 32***
9
12 x 9 мм
40 мм
2,9
2,6
15
20
12 x 20 мм
51 мм
1,9
1,6
8
DN 40***
9
12 x 9 мм
40 мм
4,2
3,8
25
30
12 x 30 мм
61 мм
2,1
1,8
10
DN 50***
9
12 x 9 мм
40 мм
6,5
6
41
40
12 x 40 мм
71 мм
2,7
2,4
14
* Вода, 20 °C, горизонтальный трубопровод, допустимое отклонение ±15% ** Типичное значение *** Указаны значения для макс. и мин. длины лопасти. Значения для средней длины лопасти приведены в Руководстве по эксплуатации
Монтаж реле потока VHS06 / VK306 с лопастью из пластика с помощью прив. муфты по стандарту EN 10241 с G½ (внутренняя резьба) и длиной 15 мм
Номинальный диаметр
Укорачивание лопасти
Точки переключения [м3/ч]*
Максимальный поток[м3/ч]
Метка на л-ти
Размеры
Устан. дл. L1
Увел. пот.**, ВКЛ
Умен. пот., ВЫКЛ
DN 80***
15
12 x 15 мм
46 мм
13,8
11,3
80
60
12 х 60 мм
91 мм
5,1
4,7
30
DN 100***
20
12 х 20 мм
51 мм
18,8
16,3
110
80 (без подрезки)
12 х 80 мм
111 мм
6,4
5,8
40
DN 150***
40
12 х 40 мм
71 мм
27
25
160
80 (без подрезки)
12 х 80 мм
111 мм
15,5
15,5
100
DN 200***
50
12 х 50 мм
81 мм
45
43,5
250
80 (без подрезки)
12 х 80 мм
111 мм
30
29
180
* Вода, 20 °C, горизонтальный трубопровод, допустимое отклонение ±15% ** Типичное значение *** Указаны значения для макс. и мин. длины лопасти. Значения для средней длины лопасти приведены в Руководстве по эксплуатации
Монтаж реле потока VHS06 / VK306 с лопастью из нерж. стали с помощью тройников по стандарту EN 10242
Номинальный диаметр
Укорачивание лопасти
Точки переключения [м3/ч]*
Максимальный поток[м3/ч]
Метка на л-ти
Размеры
Устан. дл. L1
Увел. пот.**, ВКЛ
Умен. пот., ВЫКЛ
DN 25
15
12 x 15 мм
46
1,2
1,1
10
20
12 x 20 мм
51
1,0
0,9
6
DN 32
15
12 x 15 мм
46
2,0
1,9
20
20
12 x 20 мм
51
1,7
1,5
15
DN 40
15
12 x 15 мм
46
3,3
3,0
34
30
12 x 30 мм
61
2,0
1,8
18
DN 50
15
12 x 15 мм
46
4,8
4,6
55
40
12 x 40 мм
71
2,6
2,4
24
* Вода, 20 °C, горизонтальный трубопровод, допустимое отклонение ±15% ** Типичное значение *** Указаны значения для макс. и мин. длины лопасти. Значения для средней длины лопасти приведены в Руководстве по эксплуатации
Монтаж реле потока VHS06 / VK306 с лопастью из нерж. стали с помощью прив. муфты по стандарту EN 10241, с G½ (внутренняя резьба), длиной 15 мм
Номинальный диаметр
Укорачивание лопасти
Точки переключения [м3/ч]*
Максимальный поток[м3/ч]
Метка на л-ти
Размеры
Устан. дл. L1
Увел. пот.**, ВКЛ
Умен. пот., ВЫКЛ
DN 80
15
12 x 15 мм
46
11,7
11,4
150
60
12 x 60 мм
91
4,6
4,2
50
DN 100
20
12 x 20 мм
51
16,0
15,9
200
80
12 x 80 мм
111
6,1
5,6
70
DN 150
40
12 x 40 мм
71
24,0
22,7
290
80
12 x 80 мм
111
14,7
13,8
170
DN 200
50
12 x 50 мм
81
41,0
38,7
450
80
12 x 80 мм
111
23,3
26,7
310
* Вода, 20 °C, горизонтальный трубопровод, допустимое отклонение ±15% ** Типичное значение *** Указаны значения для макс. и мин. длины лопасти. Значения для средней длины лопасти приведены в Руководстве по эксплуатации
Реле потока VHS06 Штекер + кабельное гнездо (стандартная комплектация) Штекер + кабельное гнездо со светодиодом (опционально) 4-х контактный штекер реле М12 х 1 (опционально) Реле потока VК306 Кабель с оболочкой из ПВХ, 1,5 м
VHS06M2 VHS06M2 VHS06M2
VK306M2
Лопасть
Пластик Нержавеющая сталь
P 5
Непосредственный монтаж в существующие трубы
Один прибор для всех номинальных диаметров (DN 32...200)
Два исполнения (отличаются диапазонами точек переключения)
Регулируемые точки переключения
Микропереключатель для обеспечения высокой допустимой нагрузки на контакт
Максимальное номинальное давление - 20 бар (исполнение из нержавеющей стали)
Максимальное номинальное давление – 11 бар (исполнение из латуни)
Технические характеристики
Функция переключения
Переключающий контакт
Номинальное давление
Макс. 11 бар (латунь) Макс. 20 бар (нерж.сталь)
Диапазоны температур
Рабочей среды
-40...120°C
Окружающей среды
-40...85°C (10...90% о.в.в.)
Хранения и транспортировки
-40...85°C, <10...90% о.в.в.
Электрические характеристики
Переключающий контакт Макс. допустимая нагрузка на контакт
250 VAC, max. 15 A индуктивная нагрузка 8 А
Степень защиты по EN 60529
IP65
Класс защиты по EN 60730-1
Класс I
Достоинства
Непосредственный монтаж в существующие трубы
Один прибор для всех номинальных диаметров (DN 32...200)
Два исполнения (отличаются диапазонами точек переключения)
Регулируемые точки переключения
Микропереключатель для обеспечения высокой допустимой нагрузки на контакт
Максимальное номинальное давление - 20 бар (исполнение из нержавеющей стали)
Максимальное номинальное давление – 11 бар (исполнение из латуни)
Диапазоны точек переключения, размеры, код заказа
Номинальный диаметр
Размер лопасти**
Диапазоны точек переключения [м3/ч]*
Макс. расход [м3/ч]
Стандарная точка переключения
Низкая точка переключения
Увел, поток, ВКЛ
Уменьш. поток, ВЫКЛ
Увел, поток, ВКЛ
Уменьш. поток, ВЫКЛ
DN 32
29 х 34 мм
1,3...3,0
0,8...2,8
0,9...1,6
0,25...1,4
3,6
DN 40
29 х 34 мм
1,7...4,0
1,1...3,7
1,2...2,2
0,5...1,6
4,8
DN 50
29 х 60 мм
3,1...6,1
2,2...5,7
2,3...4,1
0,9...3,6
7,3
DN 65
29 х 60 мм
4,0...7,0
2,7...6,5
3,1...5,5
1,2...4,9
8,4
DN 80
29 х 89 мм
6,2...11,4
4,3...10,7
4,9...8,2
2,1...7,4
13,7
DN 100
29 х 167 мм***
8,0...18,4
6,1...17,3
7,7...13,0
3,3...11,6
22,1
DN 125
29 х 167 мм***
12,9...26,8
9,3...25,2
11,5...19,6
5,0...17,5
32,2
DN 150
29 х 167 мм***
16,8...32,7
12,3...30,6
14,1...23,9
6,1...21,4
39,2
DN 200
29 х 167 мм
46,5...94,2
38,6...90,8
36,5...61,8
21,7...55,3
113
* Вода 20 °C, горизонтальная труба, отклонение ±15% ** Для более высоких значений точек переключения необходимо использовать лопасти меньших размеров. *** Укороченная
Расходомеры из наличия со склада в г.Санкт-Петербург
№
Описание
В наличии, шт.
1

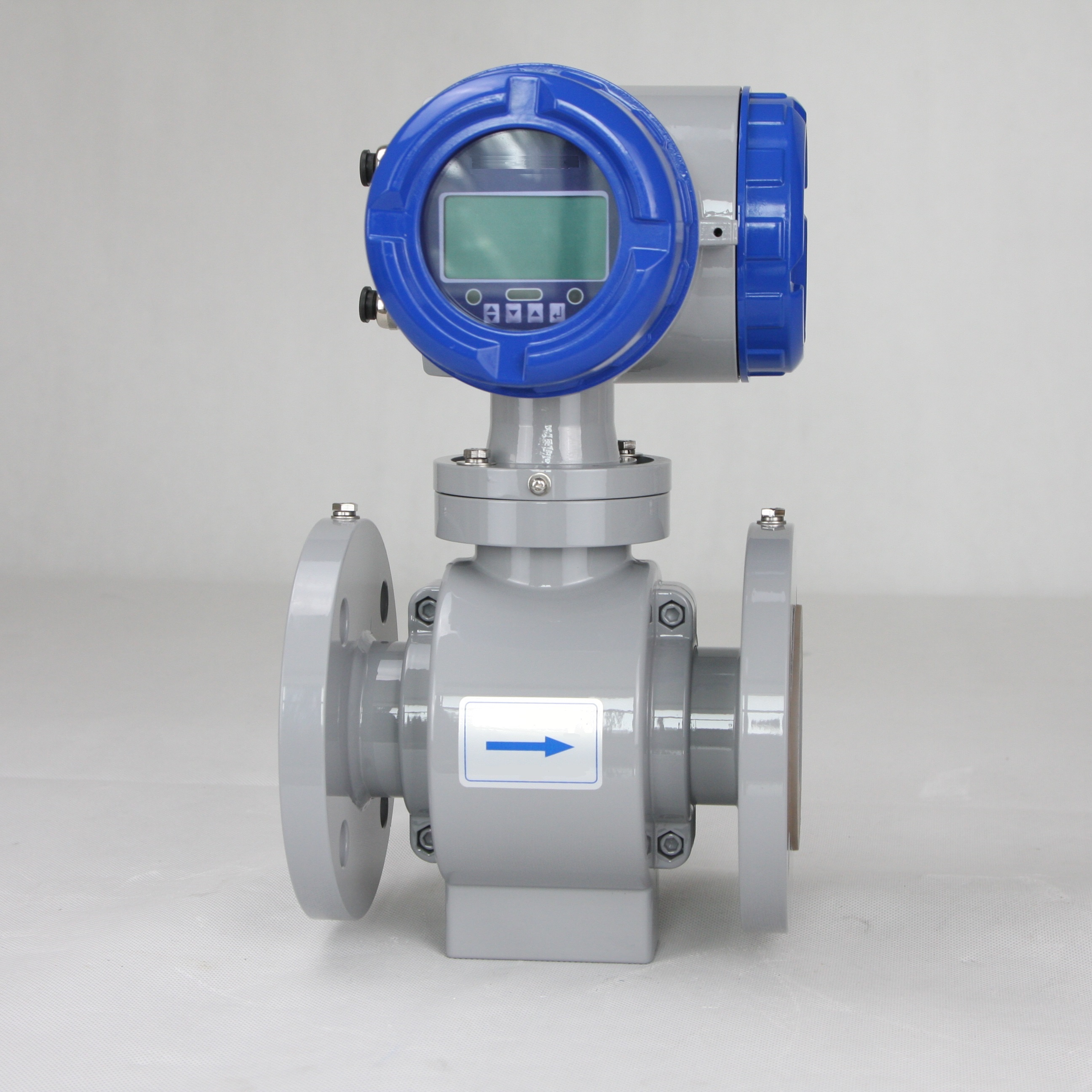

Электромагнитный расходомер
DN15 (расход 0.3-7.6 м3/ч (скорость потока до 15 м/с)); Точность: 0.5%; Футеровка PTFE; Электроды: SS316; Фланец: углеродистая сталь (Корпус вторичного преобразователя: алюминий); IP65; Питание: 100-240В; Давление: 1.6 MPa; Рабочая температура: -10…120°С; Проводимость среды ＞5μs/cm; Интерфейс: 4...20 мА, RS485, импульсный, частотный, тревоги. Не внесён в реестр СИ РФ. Подходит только для технологического учёта!
1
2

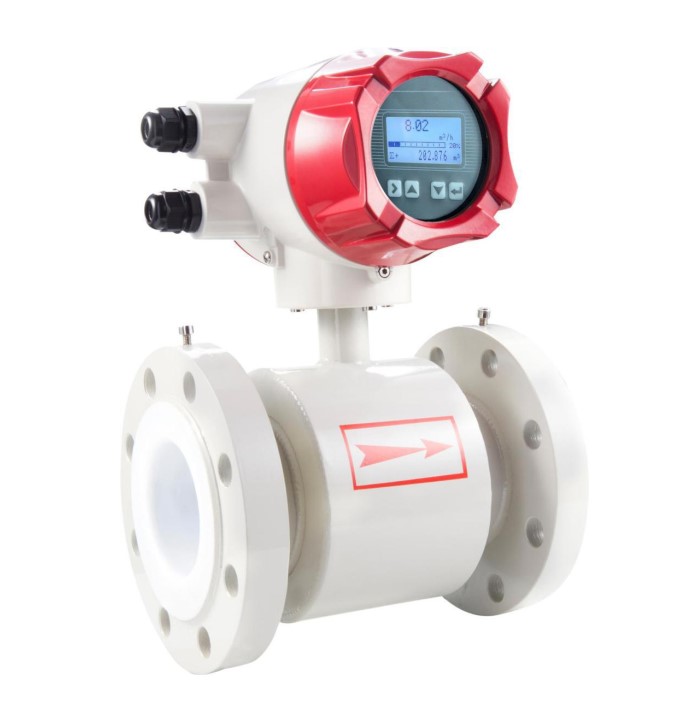

Электромагнитный расходомер
DN15 (расход 0.3-6 м3/ч (скорость потока до 10 м/с)); Точность: 0.5%; Футеровка: FEP/F46; Электроды: 316L; Фланец: углеродистая сталь (Корпус вторичного преобразователя: алюминий); IP65; Питание: 100-240В; Давление: 1.6 МPa; Рабочая температура до 80°С; Проводимость среды ＞5μs/cm; Интерфейс: 4…20 мА, импульсный, RS-485 (modbus);
Не внесён в реестр СИ РФ. Подходит только для технологического учёта!
1
3

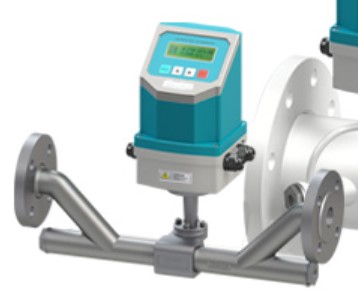

Ультразвуковой расходомер
DN15 (расход 0.3-6 м3/ч (скорость потока до 10 м/с)); Точность: 1%; Материал измерительного датчика SUS304; Фланец: углеродистая сталь (Корпус вторичного преобразователя: пластик); IP67; Питание: 8-36 VDC; Давление 2.5 МPa; Рабочая температура до 120°С; Входные сигналы: 3 канала - 4…20 мА (Интерфейс: 4…20 мА, импульсный, релейный, RS-485 (modbus))
Не внесён в реестр СИ РФ. Подходит только для технологического учёта!
